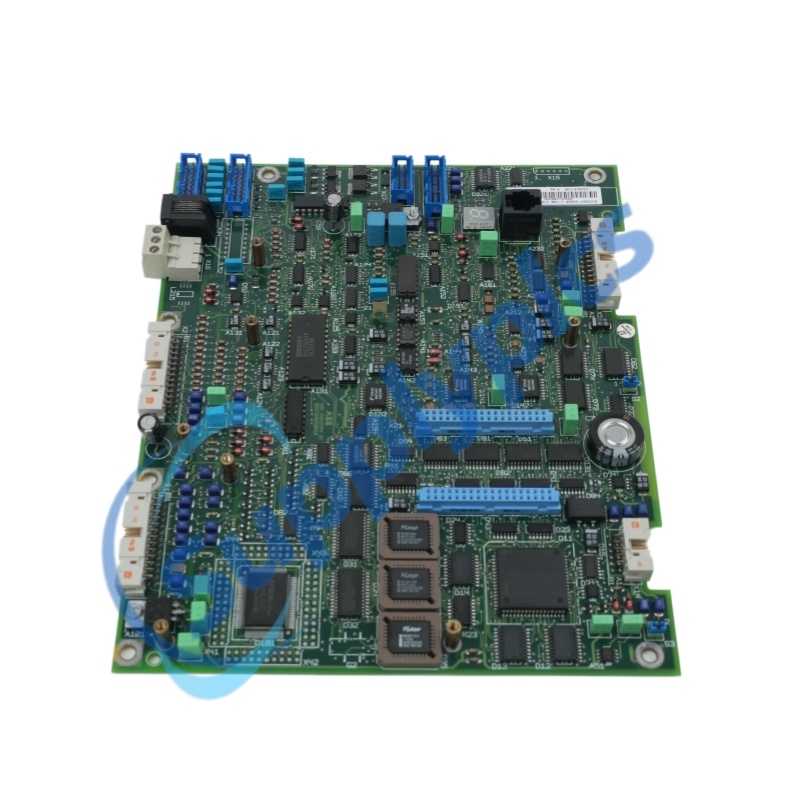

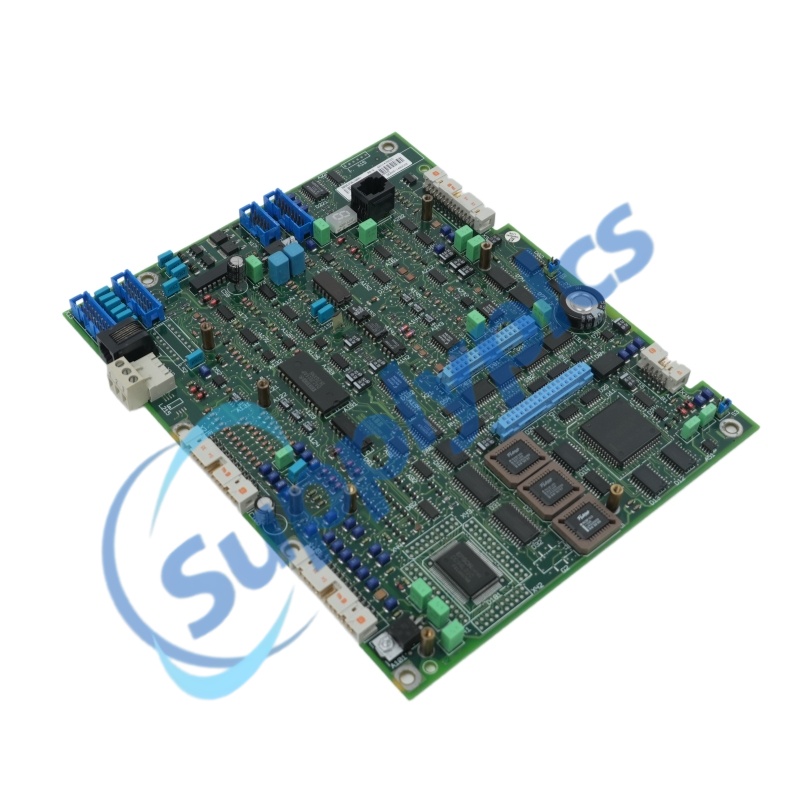

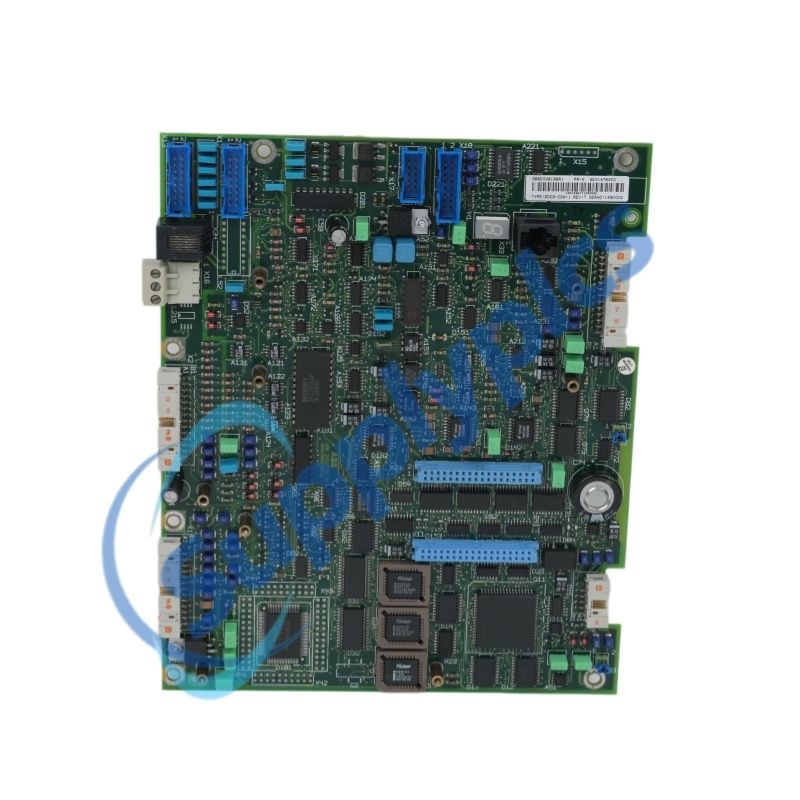

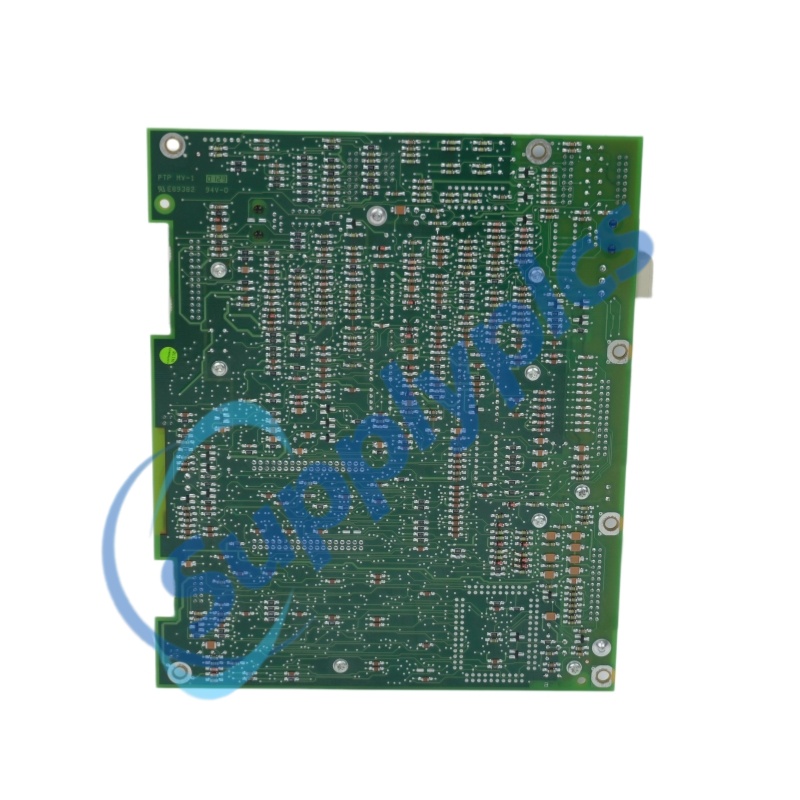

لوحة التحكم الرقمية في المحرك ABB SDCS-CON-1

لوحة التحكم الرقمية في المحرك ABB SDCS-CON-1

SDCS-CON-1

لوحة تحكم رقمية لمحركات

البيانات الرئيسية: معالج 80C186؛ رقاقة DC94L01 الخاصة بالتطبيق (ASIC)؛ واجهتان RS-485؛ ويجب التحقق من مجموعة الموصلات والبرنامج الثابت المُثبَّت.
ملاحظة الاختيار: التحقق من عائلة المحرك، ونسخة اللوحة، ومجموعة البرومات المطلوبة، ومتطلبات الموصل مقارنةً بالتركيب الحالي.

استفسار عبر البريد الإلكتروني

واتساب

نظرة عامة
الوظيفة
المواصفات
مدخلات ومخرجات
السلامة
تثبيت
التحقق
متوفر في المخزون
الأسئلة الشائعة
النَّوْعِيَّاتُ المُوصَى بِهَا

نظرة عامة على المنتج

ABB SDCS-CON-1 — لوحة تحكم رقمية لمحركات

يحدِّد الوصف الفني الرسمي لشركة ABB أنَّ الطراز SDCS-CON-1 هو لوحة تحكم تُستخدَم في التحكم الرقمي بالمحركات. وتضمُّ هذه اللوحة المعالج الرئيسي ورقاقة التحكم الخاصة بمحركات (ASIC)، ووظائف الإشعال ومُولِّد المجال الكهربائي، والواجهات الاتصالية ودوائر المراقبة. أما مدى التوافق الدقيق فيعتمد على تكوين المحرك ونسخة اللوحة.

المصدر الرسمي: الوصف الفني لشركة ABB 3ADW000054R0601

الوظيفة

تنفيذ التحكم الرقمي في المحرك عبر معالج 80C186 ورقاقة DC94L01 الخاصة بالتحكم في المحرك.
توليد نبضات الإشعال للقسم الكهربائي والإشراف عليها.
التحكم في مُثبِّت المجال عبر الموصل X16:1–3.
اتصال المحرك والوصلة المحلية للوحة التحكم عبر الواجهات الموثَّقة.
مراقبة الكلب الحراس (واتش دوغ) والإشراف على تشغيل اللوحة فيما يتصل بالأعطال.

فحص التطبيق

التحقق من نوع محرك ABB المطبق، ونسخة الأجهزة، والرمز الكامل للوحة قبل الاستبدال.

المواصفات

المعالج الرئيسي	80C186
رقاقة التحكم في المحرك	DC94L01
الاتصالات المتسلسلة	واجهتان RS-485
ذاكرة البرنامج	يظهر جهاز التحكم المُبرمَج (PROM) النماذج D33 وD34 وD35 في الوصف الرسمي للوحة
وظيفة النسخ الاحتياطي	تم توثيق الدائرة المدعومة بالمحثات؛ ويجب التحقق من حالة التركيب الفعلية
نسخة اللوحة والبرنامج الثابت	أكد قبل إعداد العرض السعري

مدخلات ومخرجات

وصلة مُولِّد المجال	X16:1–3
وصلات لوحة التحكم	X33 وX34
الروابط التسلسلية	تم توثيق قناتين RS-485
دوائر الإشعال	مُدمَجٌ في لوحة التحكم وفق الوصف الوظيفي الرسمي
مجموعة برومو المُركَّبة	تحقَّق من علامات D33 وD34 وD35 قبل إعداد العرض السعري
الحالة المادية	تتوفر صور وحدة التيار واللوحة التعريفية عند الطلب؛ وتخضع للتحقق

السلامة

يشمل الوصف الرسمي وظائف الإشراف والمراقبة بواسطة وحدة المراقبة (Watchdog)
اللوحة تشكيل إلكتروني داخلي؛ وتحدد درجة حماية الغلاف وفق الخزانة الكاملة لوحدة القيادة
يجب التأكُّد من حدود بيئة التشغيل والتخزين للوحدة المركَّبة فعليًّا من الدليل النظامي المعني
تجنَّب التفريغ الكهروستاتيكي والتلوث أثناء التعامل مع اللوحة وتثبيتها

الحدود البيئية

تخضع درجات الحرارة والرطوبة ودرجة التلوث وحالة المطابقة للتحقق بالنسبة للوحدة الكاملة وللنسخة المحددة من اللوحة

تثبيت

سجِّل كامل نوع الوحدة ومعلومات الرقم التسلسلي
قارن تحديد اللوحة الكاملة SDCS-CON-1 والنسخة المُحدَّثة منها.
التقاط صورة لعلامات الـ PROM D33 وD34 وD35.
تحقَّق من استخدام المكوِّنات X16 وX33 وX34 والاتصالين RS-485.
أكِّد ما إذا كانت هناك حاجةٌ إلى نسخ معايير التشغيل احتياطيًّا أو دعم أثناء التشغيل الأولي.
استخدم أشخاصًا مؤهَّلين واتبع إجراءات العزل وإدارة التفريغ الكهروستاتيكي (ESD) الخاصة بشركة ABB.

التحقق

إكمال النموذج المطلوب	SDCS-CON-1 مع كل البادئات أو علامات النسخ المُحدَّثة المتاحة.
تحديد المحرك.	اذكر نوع المحرك بالكامل ورقم المسلسل والتطبيق المقصود.
إصدار اللوحة	مطلوب قبل إصدار العرض السعري.
علامات التصنيف الخاصة بـ PROM	صور أو رموز D33 وD34 وD35
استخدام الموصلات	تفاصيل اتصال X16 وX33 وX34 وRS-485
الشرط المطلوب	جديد أو مستعمل أو مُجدَّد — يُرجى تأكيد ذلك في الاستفسار
الكمية ووجهة التوصيل	مطلوب لإصدار عرض سعر تجاري

متوفر في المخزون

المخزون الفعلي	تَأكَّد قَبل إصدار العرض السعري. ولا يُعَدُّ الإدراج دليلاً على توافر البضاعة فعليًّا في المخزون.
الحالة	يجب توضيح حالة الوحدة (جديدة أو مستعملة أو مُجدَّدة) وتأكيدها في العرض السعري الرسمي.
صور حديثة للوحدة ولوحة البيانات الفنية	متاحة عند الطلب، وبشرط التحقق منها بالنسبة للوحدة المذكورة في العرض السعري.
الضمان	تَأكَّد من نطاق الضمان ومدته قبل قبول العرض السعري.
وقت الشحن	تخضع للتحقق بعد تأكيد الطراز والكمية والحالة وطريقة الدفع ووجهة التسليم.
حالة الاختبار	تَأكَّد قَبل إصدار العرض السعري. واطلب سجل الفحص أو الاختبار المتاح للوحدة المذكورة في العرض السعري.
طرق الدفع	تُقدَّم الخيارات المتاحة وتفاصيل المستفيد في العرض السعري الرسمي، مع بقائها خاضعةً للتحقق.
مدة استجابة العرض السعري	خاضعٌ للتحقق بعد استلام جميع تفاصيل الاستفسار.
ثِقة المعاملة	تحقق من فاتورة التصنيف المؤقتة، والمستفيد، وصور الوحدة المُقدَّمة، وسجلات الفحص، وتتبع الشحنة قبل الدفع.

الأسئلة الشائعة

هل يوجد SDCS-CON-1 في المخزون الفعلي؟

التأكيد قبل إصدار العرض السعري. يُرجى طلب صور حديثة للوحدة المعروضة.

هل هذه اللوحة جديدة أم مستعملة أم مُجدَّدة؟

يجب كتابة الحالة المطلوبة والمعروضة بوضوح في العرض السعري.

هل يمكن تزويدنا بصورة للوحدة الحالية وللصفيحة التعريفية؟

متاح عند الطلب وخاضعٌ للتحقق.

هل تم فحص هذه اللوحة وهل هي مغطاة بضمان؟

يجب تأكيد حالة الفحص، والأدلة الداعمة للفحص، ونطاق الضمان ومدته بالنسبة للوحدة المذكورة في العرض السعري.

ما أسرع وقت ممكن لشحنها؟

وقت الإرسال يخضع للتحقق بعد تأكيد تفاصيل الطلب والدفع.
