اسم المنتج: وحدة المعالجة المركزية
اسم العلامة التجارية: جنرال
رقم النموذج: DS200SDCCG4A/DS215GASQG4AZZ01A
بلد المنشأ: الولايات المتحدة الأمريكية
الضمان: 12 شهرًا
واتساب: +٨٦ ١٨١٥٩٨٨٩٩٨٥
البريد الإلكتروني: [email protected]
اسم العلامة التجارية: |
جنرال إلكتريك |
رقم النموذج: |
DS200SDCCG4A/DS215GASQG4AZZ01A |
بلد المنشأ: |
الولايات المتحدة الأمريكية |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
مدة التسليم: متوفر في المخزون |
شروط الدفع: |
T/T |
|
مدير المبيعات: |
ستيلا |
|
أرسل بريدًا إلكترونيًّا: |
|
|
اتصل عبر تطبيق واتساب: |
|
المواصفات الفنية |
المواصفات |
|
الشركة المصنعة |
جنرال إلكتريك (GE) |
|
السلسلة |
مارك الخامس سبيدترونيك™، إكس2000، تي سي2000 |
|
رقم الجزء (الأجزاء) |
DS200SDCCG4A، DS215GASQG4AZZ01A |
|
اختصار وظيفي |
بطاقة العرض والتحكم في النظام (SDCC) |
|
نوع المنتج |
بطاقة تحكم المحرك (وحدة التحكم الأساسية) |
|
معالجات دقيقة |
3 × 16 بت (DCP، MCP، CMP) |
|
- معالج تحكم المحرك (DCP) |
معالج دقيق من نوع 80C186 للواجهات الخاصة بالمستخدم والوظائف على مستوى النظام |
|
- معالج تحكم المحرك (MCP) |
معالج دقيق من نوع 80C196 لحلقات التيار الداخلية |
|
- معالج المحرك المشارك (CMP) |
معالج إشارات رقمي (DSP) من نوع TMS320C25 للخوارزميات ذات الكثافة الرياضية العالية |
|
تكنولوجيا الذاكرة |
ذاكرة وصول عشوائي ذات منفذَين للوصول المتوازي من قِبل المعالج |
|
تخزين البرمجيات الثابتة |
أربعة رقائق EPROM مُبرمَجة مصنعياً (U11، U12، U22، U23)؛ ورقاقة واحدة من نوع EEPROM (U9) لتخزين المعايير الخاصة بالموقع |
|
واجهة التشخيص |
عشرة مؤشرات ضوئية (LED) مدمجة تُظهر رموز الأخطاء الثنائية أو العشرية المشفرة ثنائيًا (BCD) |
|
واجهة الحافلة الفيزيائية |
موصل لوحة الخلفية القائمة على نظام VME وذو ٩٦ دبوساً |
|
الموصلات |
ثمانية موصلات مخصصة تحمل التسمية 'PL' للأغراض التالية: المدخلات/المخرجات (I/O)، الطاقة، شبكة المنطقة المحلية (LAN)، ولوحات معالجة الإشارات |
|
متطلبات الطاقة |
مدخل تيار مستمر بجهد ٢٤ فولت؛ وتوفير جهود ±٥ فولت و±١٥ فولت من لوحة تغذية منفصلة |
|
تثبيت اللوحة المساعدة |
يدعم بطاقات SLCC وSPC وSPCB |
|
النسخة المضمنة (DS215GASQG4AZZ01A) |
طقم يتضمن DS200SDCCG4A البطاقة و DS200SLCCG3AEG بطاقة اتصالات LAN |
|
الأبعاد (تقريباً) |
28×21.2×3 سم |
|
الوزن (تقريباً) |
0.58 كجم |
|
بيئة التشغيل |
الظروف الصناعية، وظروف التداخل الكهرومغناطيسي العالي (EMI)، وظروف التحميل المستمر |
|
شهادة |
RoHS: غير متوافق |

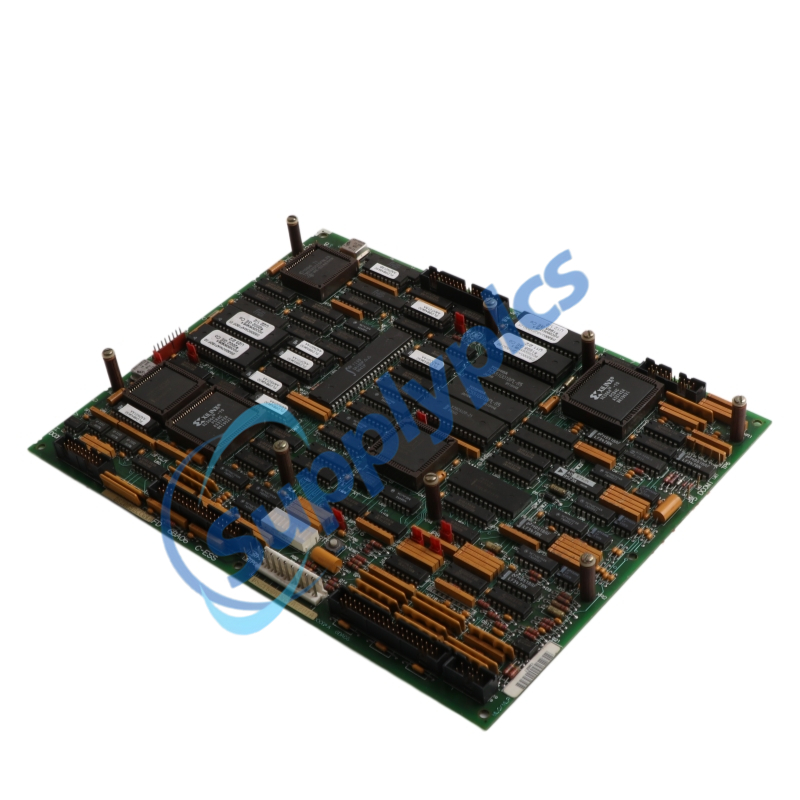

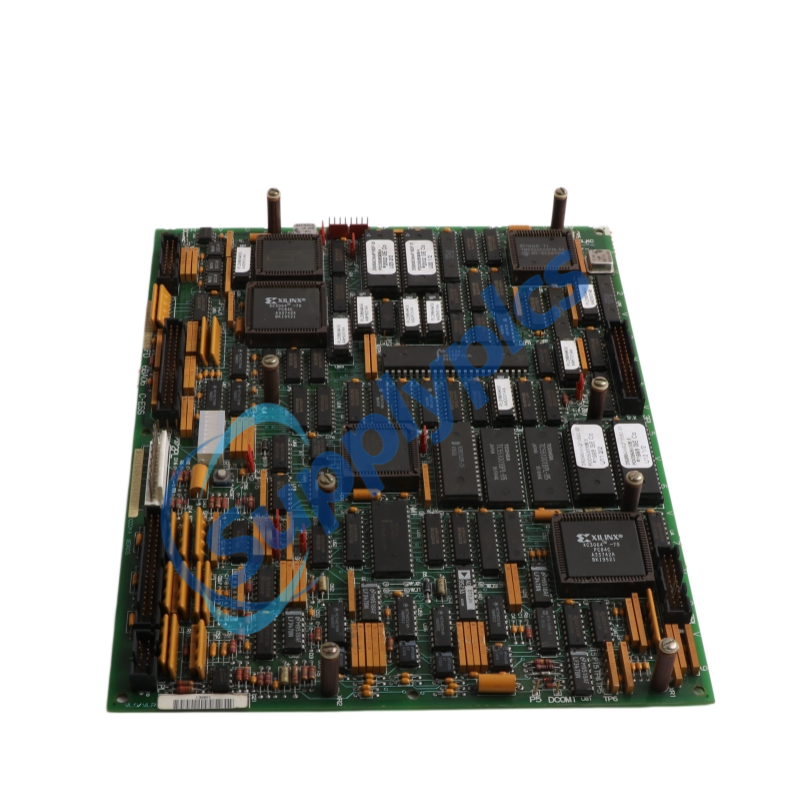

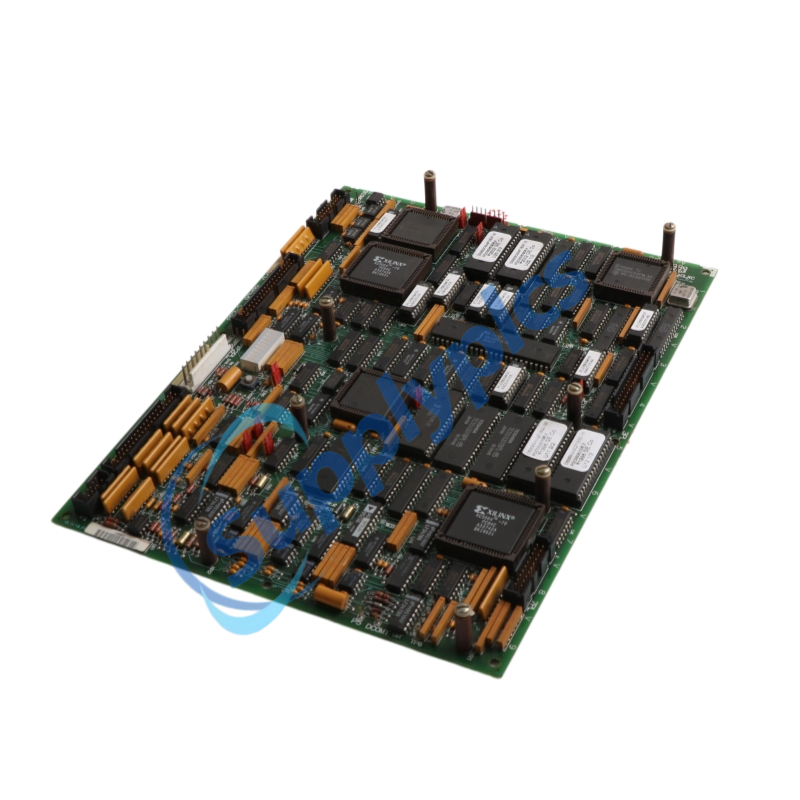

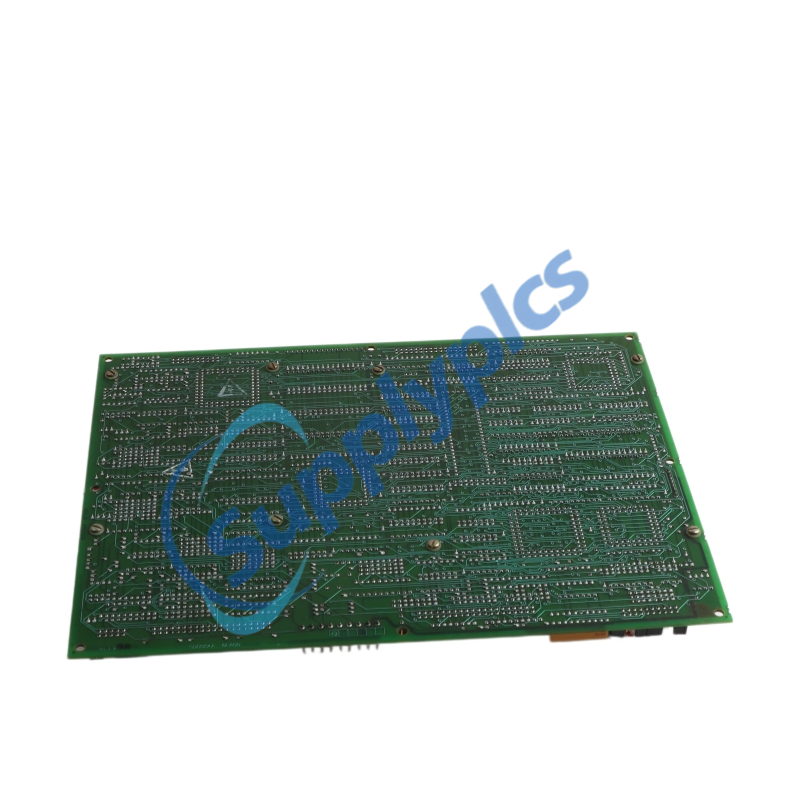

الأنابيب DS200SDCCG4A هي بطاقة تحكم في المحرك صمّمتها شركة GE لنظام التحكم المتقدم في توربينات Speedtronic من الجيل الخامس (Mark V). وتؤدي هذه البطاقة دور وحدة التحكم المركزية للمحرك، حيث تُدار وتُنسَّق جميع العمليات داخل النظام. وهي تحتوي على ثلاثة معالجات دقيقة (Microprocessors) من نوع 16 بت تعمل بالتوازي، وتستخدم ذاكرة RAM ذات المنفذين لتبادل البيانات بسلاسة لتحقيق التحكم الفوري. والـ DS215GASQG4AZZ01A هو طقم مُجمَّع مسبقًا يضم DS200SDCCG4A بطاقة مع الـ DS200SLCCG3AEG بطاقة اتصالات LAN، مما يبسّط عملية الإعداد والنشر لتطبيقات التوربينات.
توليد الطاقة:
توربينات الغاز لمحطات الدورة المركبة
توربينات البخار للتحكم في الغلايات
خزائن محولات التردد المتغير متوسطة الجهد EX2000
أنظمة القيادة:
تطبيقات المحركات AC2000 وDC2000 وEX2000
العمليات الصناعية:
مرافق النفط والغاز (محطات الضواغط والأنابيب)
مصافي البتروكيماويات
التصنيع الصناعي العام والأتمتة
جاهز للتكرار الثلاثي النمطي (TMR): إن بنية معالجها الموازي مُصمَّمة أساسًا لدعم التصويت المعدني 2 من أصل 3 لأنظمة TMR عالية الموثوقية، مما يضمن استمرارية التشغيل في تطبيقات توليد الطاقة الحرجة.
التحكم القابل للتخصيص عبر البرمجيات: تتم التعديلات عبر البرمجيات، مما يقلل من وقت التوقف عن العمل. وتُستقى مراجع مواضع المقاطع القصيرة (مثل JP1 وJP7) من ورقة المعايرة المصنعية.
واجهة إدخال/إخراج شاملة: تدعم ١٦ مدخلًا تناظريًّا، و٨ مخرجات تناظرية، وعدة قنوات إدخال/إخراج منفصلة لتوصيل المحركات، والمحركات الكهربائية، وشبكات المنشآت.
اتصال شبكة محلية مدمج: يدعم التكامل المباشر مع شبكات التحكم الشاملة في المنشأة عبر بطاقة SLCC الاختيارية المضمنة في DS215GASQG4AZZ01A الحزمة.
قدرات تشخيصية متقدمة: تشمل ١٠ لمبات LED لعرض رموز الأخطاء الثنائية أو العشرية المشفرة ثنائيًّا (BCD)، ولرصد المتغيرات الخاصة بالمحرك، ما يبسّط عملية استكشاف الأخطاء وإصلاحها في الموقع.
التحكم في المحرك ومُولِّد التغذية: يحتوي على الدوائر الأساسية والبرمجيات الخاصة بالمحرك أو مُولِّد التغذية.
إدارة محركات التحكم بالسيرفو: يحوّل الأوامر القادمة من معالج نظام Mark V إلى إشارات تناظرية/رقمية متوافقة مع محركات التحكم بالسيرفو، مع مراقبة حالتها في الوقت نفسه.
معالجة البيانات في الوقت الفعلي: تدير وحدتان مركزيتان مخصصتان عمليات واجهة المستخدم، والدورات الداخلية للتيار (MCP)، وخوارزميات التحكم الكثيفة من حيث الحسابات الرياضية (CMP).
تنظيم النظام: يُدار تنظيم السرعة، والتحكم في العزم، وإدارة الوقود، وكشف اللهب، وحماية النظام من الزيادة المفرطة في السرعة، وتحفيز المولد.
معالجة إشارات الإدخال/الإخراج: تقوم دائرة الواجهة بمعالجة جميع إشارات الإدخال/الإخراج الخاصة بالمحرك، والمحرك الكهربائي، والعميل لتوفير حلٍّ كامل لمحرك المحرك الكهربائي.
السؤال ١: ما الغرض من استخدام بطاقة التحكم في المحرك GE DS200SDCCG4A؟
A1: الأنابيب DS200SDCCG4A هي بطاقة تحكم في المحرك، وتؤدي دور وحدة التحكم الأساسية في نظام المحرك ضمن سلسلة Mark V من شركة GE، وتُستخدم عادةً في أنظمة التحكم في توربينات الغاز والبخار.
السؤال ٢: كيف تعمل المعالجات الثلاثة الموجودة على بطاقة DS200SDCCG4A معًا؟
A2: الأنابيب DS200SDCCG4A يستخدم ثلاثة معالجات بتقنية 16 بت يمكنها الوصول في الوقت نفسه إلى ذاكرة وصول عشوائي مشتركة ذات منفذَين، مما يمكّنها من تشغيل حلقات التحكم بشكل متوازٍ لتشغيل عالي السرعة وموثوق.
السؤال 3: ما هو منتج DS215GASQG4AZZ01A؟
A3: الأنابيب DS215GASQG4AZZ01A هو عبارة عن مجموعة كاملة تشمل DS200SDCCG4A بطاقة تحكم المحرك و DS200SLCCG3AEG بطاقة اتصالات الشبكة المحلية (LAN)، وتوفّر حلاً تحكّميًّا كاملاً لتطبيقات التوربينات.
السؤال 4: هل تدعم بطاقة DS200SDCCG4A التهيئة المتكررة (Redundant Configurations)؟
الإجابة 4: نعم. وقد صُمِّمت معماريّتها لدعم التكرار الثلاثي النمطي (TMR)، حيث تعمل بطاقات متعددة على نفس المنطق بشكل متوازٍ مع استخدام آلية التصويت 2 من أصل 3 لضمان التحمّل أمام الأعطال والتوافر العالي.
السؤال 5: كيف أتحقق من وجود أعطال في بطاقة DS200SDCCG4A؟
ج5: الأنابيب DS200SDCCG4A تضمّ ١٠ مصابيح تشخيصية تُظهر رموز الأعطال بصيغة ثنائية أو عشرية مشفرة ثنائياً (BCD)، ما يسمح بتشخيص مرئي سريع.
