اسم المنتج: وحدة المعالجة المركزية
اسم العلامة التجارية: جنرال
رقم النموذج: IS200DAMCG1A/IS200DAMCG1ACB
بلد المنشأ: الولايات المتحدة الأمريكية
الضمان: 12 شهرًا
واتساب: +٨٦ ١٨١٥٩٨٨٩٩٨٥
البريد الإلكتروني: [email protected]
اسم العلامة التجارية: |
جنرال إلكتريك |
رقم النموذج: |
IS200DAMCG1A/IS200DAMCG1ACB |
بلد المنشأ: |
الولايات المتحدة الأمريكية |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
مدة التسليم: متوفر في المخزون |
شروط الدفع: |
T/T |
|
مدير المبيعات: |
ستيلا |
|
أرسل بريدًا إلكترونيًّا: |
|
|
اتصل عبر تطبيق واتساب: |
|
الشركة المصنعة |
جنرال إلكتريك (GE) |
|
رقم الجزء |
IS200DAMCG1A |
|
سلسلة المنتجات |
الماركة السادسة / سلسلة الابتكار™ |
|
نوع المنتج |
مُضخِّم قيادة البوابة / لوحة الواجهة |
|
اختصار وظيفي |
DAMC |
|
تصنيف هيكل المحرك |
250 إطار |
|
وحدة IGBT المرتبطة |
وحدة Powerex CM400HA-28H (واحدة لكل لوحة) |
|
عدد اللوحات المطلوبة لكل محرك |
3 (واحدة لكل ذراع من أرجل الطور) |
|
مدخلات مصدر الطاقة |
+15 فولت تيار مستمر / -7.5 فولت تيار مستمر |
|
مؤشرات الحالة |
4 مصابيح LED (2 أصفر: DS1/DS2؛ 2 أخضر: DS3/DS4) |
|
الأبعاد (تقريباً) |
22.8×6.6×2.2 سم |
|
الوزن (تقريباً) |
0.08kg |
|
درجة حرارة التشغيل |
0°C إلى +60°C |
|
درجة حرارة التخزين |
من -40 درجة مئوية إلى +70 درجة مئوية |
|
تصنيف الجهد |
حتى 690 فولت |
|
التصنيف الحالي |
حتى 1700 أمبير |
|
عزل الإشارة |
6 عوازل ضوئية |
|
نقاط الاختبار/ال퓨وزات |
لا شيء |
|
الموصلات الأولية |
PL (موصل IGBT ذي 12 دبوسًا)، PPL (موصل إمداد طاقة ذي 6 دبابيس) |
|
بلد المنشأ |
الولايات المتحدة الأمريكية |

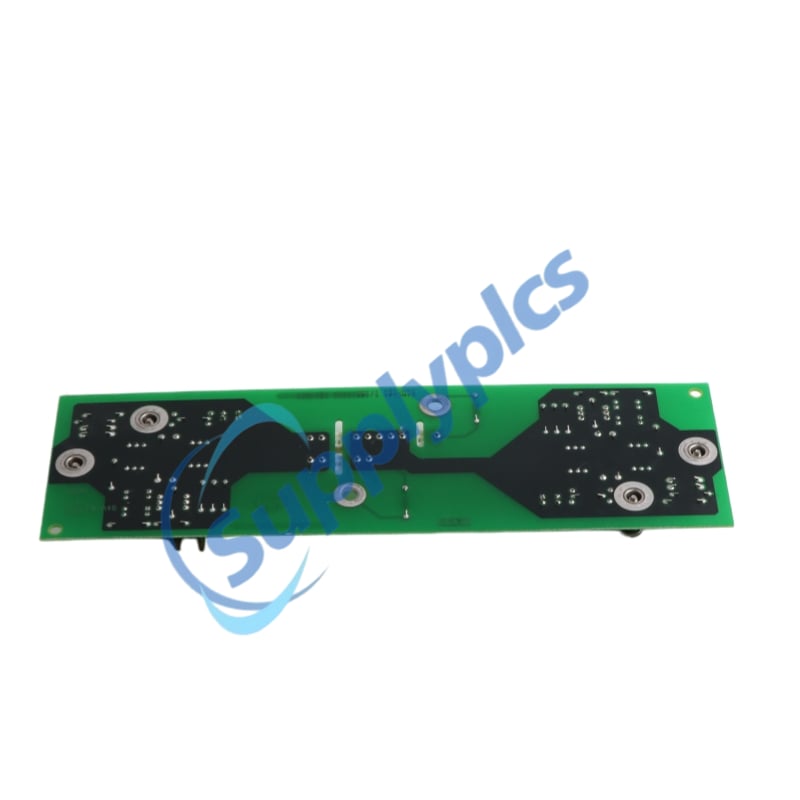

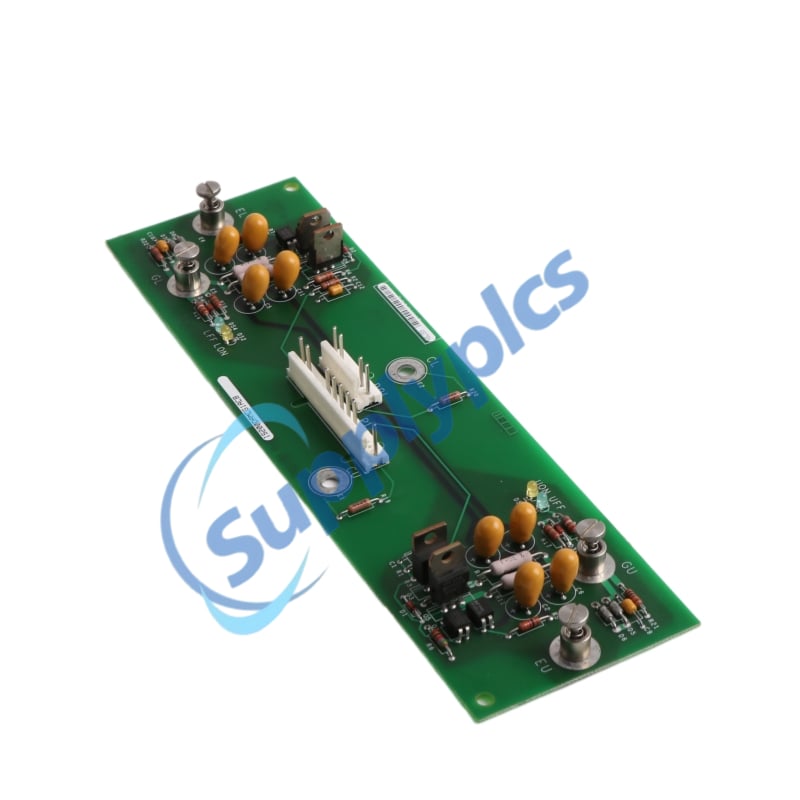

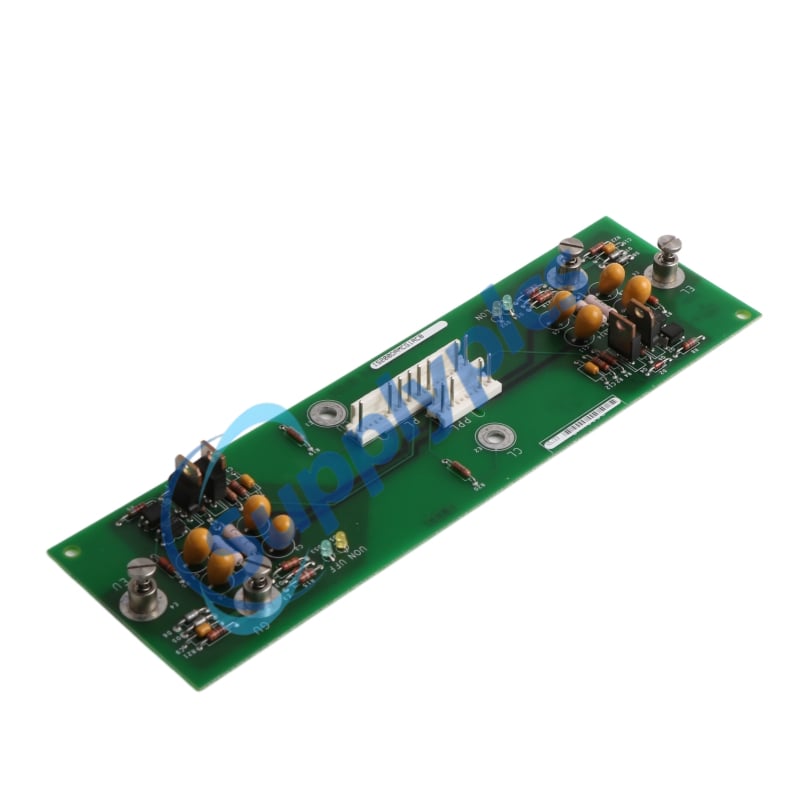

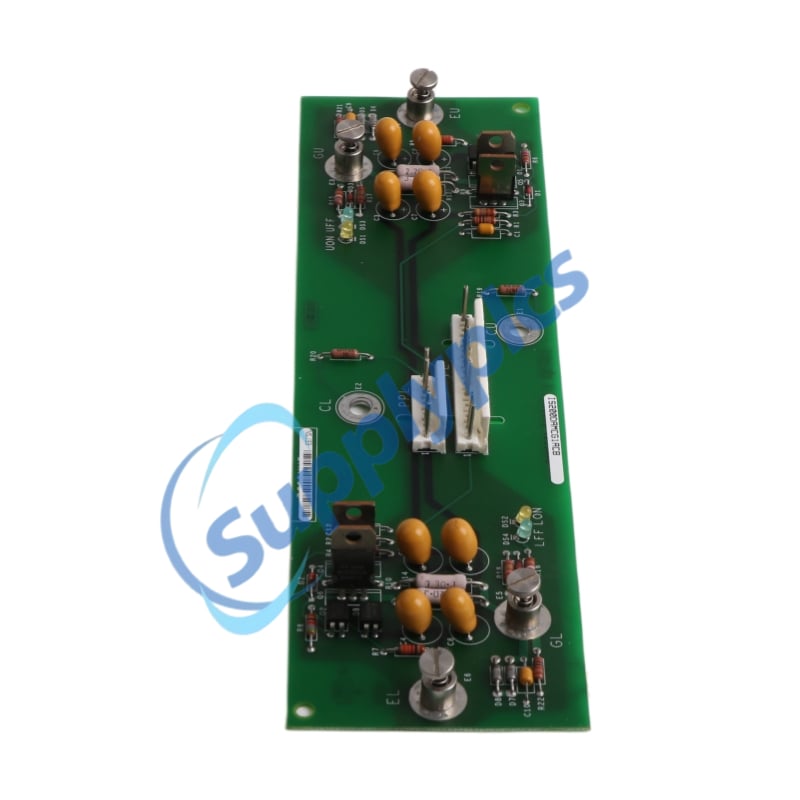

الأنابيب GE IS200DAMCG1A لوحة مضخِّم محرك البوابة من نوع الإطار 250، وهي مُصمَّمة خصيصًا لمحرِّكات GE من سلسلة Innovation Series™ ذات الجهد المنخفض ضمن نظام التحكم Mark VI Speedtronic™. وتتولى هذه اللوحة IS200DAMCG1A التوصيل المباشر بين لوحة واجهة شخصية الجسر (BPIA) في رف التحكم ولوحات وحدات IGBT عالية القدرة، حيث تقوم بتكبير إشارات التحكم منخفضة المستوى إلى نبضات تيار عالي مطلوبة لتشغيل عمليات التبديل الكهربائي الموثوقة. وباعتبارها نسخة من نوع DAMC، فإن IS200DAMCG1A توفر المرحلة النهائية من التضخيم لذراع الطور الواحد في جسر الطاقة الخاص بالمحرك، وتدعم تطبيقات التوربينات والمولدات الصعبة. وبفضل عزل المُتحوِّل الضوئي المتين ومؤشرات الحالة المدمجة على اللوحة، فإن IS200DAMCG1A تكفل ضبط التوقيت بدقة وتشغيلًا موثوقًا به على المدى الطويل في البيئات الصناعية القاسية.
التحكم في توربينات الغاز والبخار – أنظمة التغذية الكهربائية، تنظيم السرعة، التحكم في إنتاج القدرة
محركات التردد المتغير الصناعية (VFDs) – محركات التحريض بجهد ٤١٦٠ فولت للضواغط والمضخات والمراوح
أنظمة تغذية المولدات الكهربائية – التحكم في التبديل عالي القدرة لمولدات التزامن
مشاريع التجديد – تحديث أنظمة تشغيل البوابات القديمة المستندة إلى المرحلات إلى أنظمة تحكم حالتها الصلبة المتوافقة مع نظام Mark VI
التصنيع الثقيل – المحركات الكبيرة في مصانع الصلب ومصانع الأسمنت ومصانع الورق
مصافي التكرير ومصانع البتروكيماويات – أنظمة محركات عالية الموثوقية لمعدات الدوران الحرجة
تقوية إشارة تشغيل البوابة ذات التيار العالي – تقوم بتحويل إشارات التحكم منخفضة المستوى إلى نبضات دقيقة بجهد +15 فولت / -7.5 فولت اللازمة لتشغيل مفاتيح الترانزستور ثنائي القطب العازل بالحقل (IGBT) بشكل موثوق
تصنيف القدرة الكهربائية للإطار 250 – مصممة خصيصًا لجسور المحركات متوسطة إلى عالية القدرة، المُزَوَّدة بوحدات Powerex CM400HA-28H
عزل ضوئي متين – توفر ستة عوازل ضوئية فصلًا كهربائيًّا تامًّا بين منطق التحكم ذي الجهد المنخفض ومراحل التبديل عالية القدرة، مما يمنح مقاومة عالية للتداخل الضوضائي
اتصال مباشر مع مفتاح الترانزستور ثنائي القطب العازل بالحقل (IGBT) – تتصل مباشرة بأطراف البوابة والكولكتور والإميتر لمفتاح IGBT واحد لكل ذراع في الطور، مما يقلل إلى أدنى حد من تدهور الإشارة
مؤشرات حالة التشغيل على اللوحة – أربعة مؤشرات ضوئية (أصفر للتشغيل، أخضر للإيقاف) توفر تأكيدًا بصريًّا في الوقت الفعلي لحالات الترانزستورات ثنائية القطب المُتحكَّم بها عزليًّا (IGBT) العلوية والسفلية لتشخيصٍ سريع
تصميم سهل الصيانة – لا يحتوي على فيوزات، ولا نقاط اختبار، ولا مقاطع توصيل قابلة للتخصيص من قِبل المستخدم؛ ما يبسِّط عملية الاستبدال الميداني ويقلل من حالات فشل المكونات
نطاق درجة حرارة تشغيل واسع – معتمد للاستخدام في نطاق درجات حرارة من ٠°م إلى +٦٠°م لأداءٍ موثوقٍ داخل خزائن جسر الطاقة
طلاء مقاوم للمطابقة – حماية صناعية المستوى لمجلس الدوائر المطبوعة (PCB) ضد الرطوبة والغبار والملوثات الكيميائية
يقوّي إشارات تشغيل البوابة – يرفع أوامر المنطق ذات القدرة المنخفضة القادمة من لوحة BPIA إلى مستويات الجهد/التيار المطلوبة لتشغيل بوابات الترانزستورات ثنائية القطب المُتحكَّم بها عزليًّا (IGBT) بالكامل
يتحكم في توقيت تشغيل وإيقاف التبديل الكهربائي – يضمن انتقالات دقيقة بين وضع التشغيل والإيقاف للترانزستورات ثنائية القطب المُتحكَّم بها عزليًّا (IGBT) لتقليل خسائر التبديل ومنع حالات الدوائر القصيرة
يوفر عزلًا كهربائيًّا – يفصل لوحة التحكم بصريًّا عن دوائر الطاقة عالية الجهد، لحماية الإلكترونيات الحساسة
يُبلغ عن حالة وحدة الترانزستور ذات الغاطس العازل (IGBT) – يُشغِّل مصابيح LED المدمجة للإشارة إلى ما إذا كانت وحدات الترانزستور ذات الغاطس العازل العلوية والسفلية في وضع التشغيل أو الإيقاف، مما يسهِّل عمليات الصيانة
يتصل مباشرة بوحدة الترانزستور ذات الغاطس العازل (IGBT) – يلغي الحاجة إلى الأسلاك الوسيطة من خلال الاتصال المباشر بأطراف بوابة وحدة الترانزستور ذات الغاطس العازل (IGBT) ومجمعها ومشعاعها
السؤال ١: ما هي الوظيفة الأساسية لوحدة IS200DAMCG1A؟
A1: الأنابيب IS200DAMCG1A تقوِّي إشارات تشغيل البوابة ذات القدرة المنخفضة القادمة من لوحة التحكم لتصل إلى مستويات التيار العالية المطلوبة لتشغيل وحدات طاقة الترانزستور ذات الغاطس العازل (IGBT) بشكلٍ موثوق.
السؤال ٢: أي وحدة ترانزستور ذات غاطس عازل (IGBT) تُستخدم مع وحدة IS200DAMCG1A؟
A2: الأنابيب IS200DAMCG1A تُزاوج مع وحدة ترانزستور ذات غاطس عازل واحدة من طراز Powerex CM400HA-28H لكل ذراع من أذرع الطور. ويُطلب ثلاث لوحات لإكمال جسر القيادة ثلاثي الأطوار بالكامل.
السؤال 3: ما مصدر الطاقة المطلوب لوحدة IS200DAMCG1A؟
A3: الأنابيب IS200DAMCG1A تعمل من مصدر طاقة ثنائي التيار المستمر بجهد +15 فولت / -7.5 فولت. ولا تحتوي على مفتاح طاقة خارجي؛ بل تبدأ التشغيل فور توصيل التغذية الكهربائية.
السؤال 4: هل تحتوي وحدة IS200DAMCG1A على وصلات قصيرة (Jumpers) قابلة للتكوين من قِبل المستخدم أو نقاط اختبار؟
الإجابة 4: لا. IS200DAMCG1A لا تحتوي على أي نقاط اختبار أو فيوزات أو عناصر قابلة للتكوين. وقد صُمّمت لتكون لوحة واجهة بسيطة وموثوقة، دون مكونات قابلة للضبط الميداني.
السؤال 5: كيف يمكنني التحقق من حالة تشغيل وحدة IS200DAMCG1A؟
ج5: الأنابيب IS200DAMCG1A تحتوي على أربع مصابيح مؤشر LED مدمجة: المصباح الأصفر DS1 وDS2 يشيران إلى حالة تشغيل IGBT العلوي والسفلي على التوالي، بينما يشير المصباحان الأخضران DS3 وDS4 إلى حالة إيقاف التشغيل، مما يوفّر تشخيصًا بصريًّا فوريًّا.
