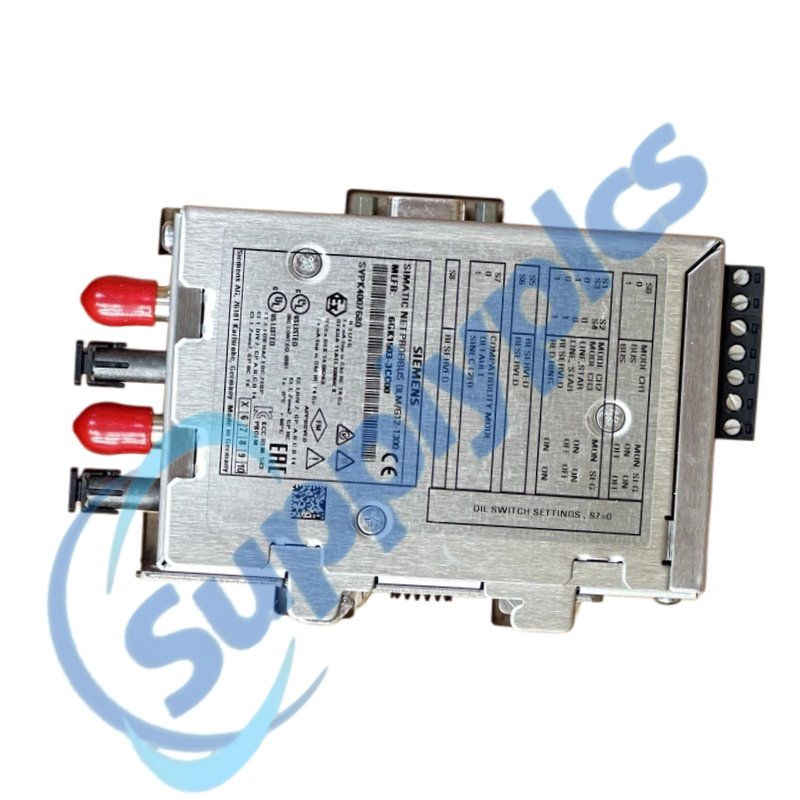

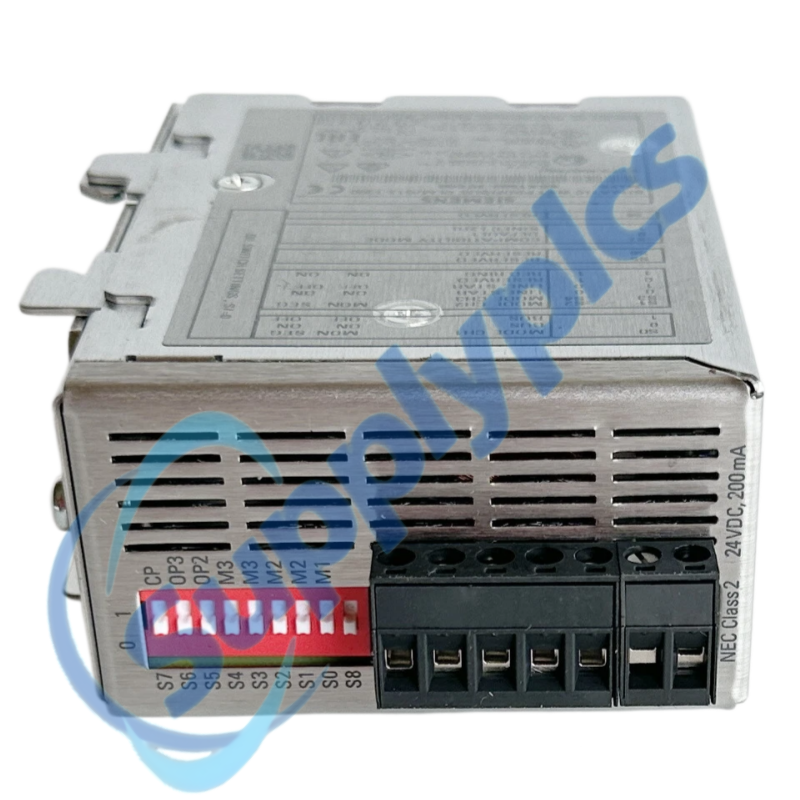

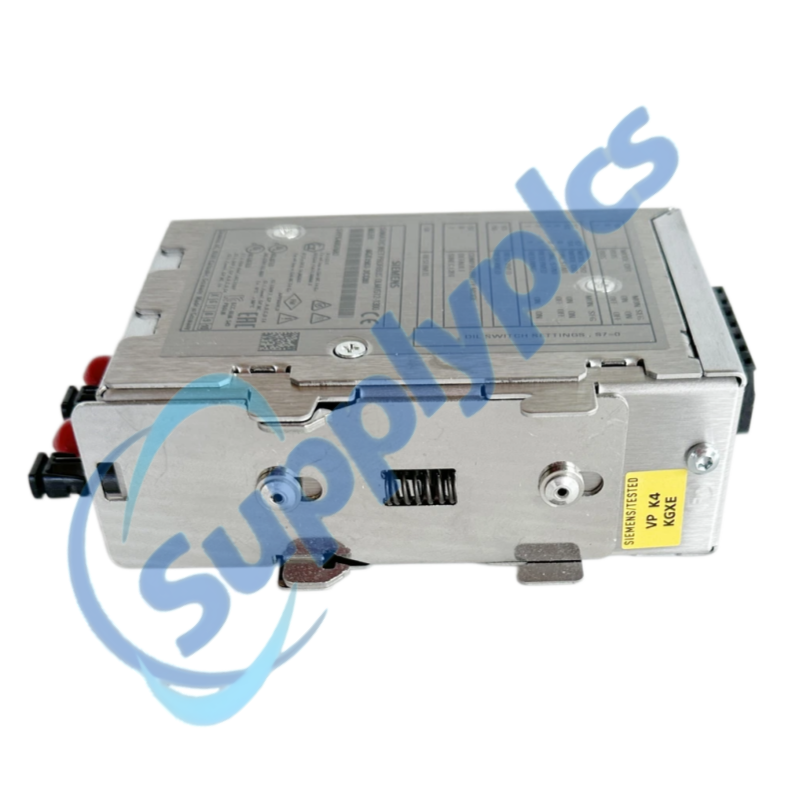

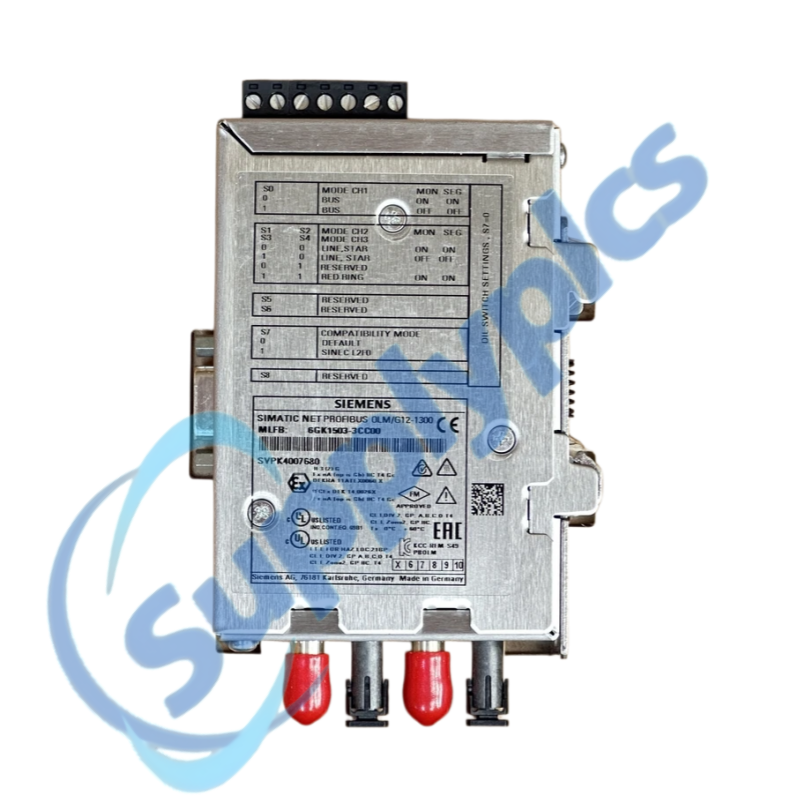

سيمنز 6GK1503-3CC00 وحدة الربط الضوئي PROFIBUS OLM/G12-1300

سيمنز 6GK1503-3CC00 وحدة الربط الضوئي PROFIBUS OLM/G12-1300

اسم المنتج: جهاز إرسال/استقبال بصري PROFIBUS من سلسلة SIMATIC NET OLM/G12-1300 الإصدار ٤,٠

الاسم التجاري: سيمنز

رقم الموديل: 6GK1503-3CC00

مكان المنشأ: ألمانيا

الضمان: ١٢ شهرًا

واتساب: +٨٦ ١٨٠٢٠٧٧٦٧٨٢

بريد إلكتروني: [email protected]

Appurtenance:

نظرة عامة
مصطلح تجاري
المواصفات الفنية
معلومات الاتصال
الوصف
الوظيفة
نبذة عن الشركة
الأسئلة الشائعة
منتجات أخرى
النَّوْعِيَّاتُ المُوصَى بِهَا

سيماتيك نِت بروفيباس أُولْم/جي١٢-١٣٠٠

سيمنز ٦جك١٥٠٣-٣سيسي٠٠ هو وحدة ربط ضوئي لشبكات بروفيباس، وتضم قناة كهربائية واحدة من نوع آرإس٤٨٥ وقناة ضوئية أحادية الوضع بطول موجي ١٣١٠ نانومتر.

تدعم هذه الوحدة مقاطع بروفيباس الضوئية لمسافات طويلة، والرصد التشخيصي، وهياكل الحلقات الزائدة. يُرجى التأكد من نوع الألياف الضوئية والميزانية الضوئية وشكل الموصلات ومعدل البت وإعدادات المفتاح قبل التركيب.

مصطلح تجاري

عنصر

التفاصيل

اقتباس

اتصل بنا لمعرفة السعر الحالي والتوفر

طريقة الدفع

التحويل البنكي (تي/تي) وشروط دفع أخرى متفق عليها

المدة الزمنية للتسليم

مؤكَّدٌ مع عرض السعر

الشحن

دي إتش إل، فيديكس، يو بي إس أو خدمة شحن متفق عليها

الضمان

١٢ شهرًا

المواصفات الفنية

المعلم التقني

القيمة

التصنيف النوعي للمنتج

بروفيباس أُولْم/جي١٢-١٣٠٠ الإصدار ٤.٠

رقم المادة

6GK1503-3CC00

الواجهة الكهربائية

١ × آرإس٤٨٥

الواجهات الضوئية

قناة ضوئية اثنتان؛ ٤ موصلات بي إف أو سي

طول الموجة البصري

1310 نانومتر

نوع الألياف

Single-Mode

أقصى مسافة ضوئية

حتى ١٥ كم

الميزانية الضوئية

٨ ديسبل

معدلات نقل بيانات بروفيباس

من ٩,٦ كيلوبايت/ثانية إلى ١٢ ميغابايت/ثانية

دعم PROFIBUS PA

45.45 كيلوبت/ثانية

مصدر الطاقة

٢٤ فولت تيار مستمر؛ من ١٨,٨ إلى ٢٨,٨ فولت تيار مستمر

ازدواجية التغذية الكهربائية

يدعم اتصال تزويد زائد

التشخيص

مؤشرات ضوئية (LED)، وتوصيل إشاري، ومنفذ اختبار

درجة حرارة التشغيل

من ٠ إلى ٦٠ درجة مئوية

درجة الحماية

IP40

التثبيت

تثبيت على سكة DIN أو على الحائط

معلومات الاتصال

اتصل بنا

جيم بي

[email protected]

+86 180 2077 6782

الوصف

يحوّل وحدة التحويل الضوئي (OLM) الإشارات الكهربائية لبروتوكول PROFIBUS إلى إشارات ضوئية، ويوسّع الشبكة عبر ألياف أحادية الوضع مع الحفاظ على وظائف التشخيص الصناعي.

قناة كهربائية واحدة من نوع RS485 وقناتان ضوئيتان.
روابط ألياف أحادية الوضع بطول موجي ١٣١٠ نانومتر تصل إلى ١٥ كيلومترًا ضمن الميزانية البصرية المحددة.
يدعم معدلات PROFIBUS DP حتى ١٢ ميغابت/ثانية ومعدل PROFIBUS PA.
تساعد المؤشرات الضوئية التشخيصية ونقاط القياس والتوصيل الإشاري في أعمال الخدمة.
تحسّن تكوينات الطاقة الزائدة والحلقات الضوئية الزائدة مدى التوافر.

الوظيفة

يُعيد الوحدة توليد رسائل PROFIBUS بين الأقسام الكهربائية والبصرية للشبكة، ويمكنها مراقبة جودة الاتصال والتكرار.
- يحوّل إشارات RS485 إلى قناتين بصريتين مستقلتين.
- يدعم التوصيلات الخطية والنجومية والحلقات البصرية المتكررة.
- تُبلغ عن أعطال الاتصال والوحدة عبر مصابيح LED واتصال إشارة.
- يتبع تلقائيًا معدل انتقال PROFIBUS المُكوَّن ضمن النطاق المدعوم.

نبذة عن الشركة

توفر شركة SupplyPLCs مكونات الأتمتة والتحكم الصناعي لصيانة الأنظمة واستبدال المعدات ودعم المشاريع.

تتوافر الموديلات حسب النوع، ويجب تأكيد الاقتباس السعري.
تدعم الوثائق الفنية تحديد المنتج بدقة.
تعبئة صناعية واقية وخيارات شركات النقل الدولية المتفق عليها.

الأسئلة الشائعة

س١: كيف يمكنني التأكد من أن طراز 6GK1503-3CC00 يتوافق مع الألياف المركَّبة مسبقًا في مصنعي؟

إجابة: تحقَّق من أن الكابل ألياف أحادية الوضع بطول موجي ١٣١٠ نانومتر، وافحص نوع موصل BFOC، وقس أو احسب مجموع التوهين على طول الاتصال، وتأكد من أن المسافة والخسائر لا تتجاوز الحدود المسموح بها وهي ١٥ كيلومترًا و٨ ديسيبل.

س٢: ما الذي يجب أن أتحقق منه عند ظهور عطل في قناة بصرية على وحدة 6GK1503-3CC00؟

إجابة: تحقق من قطبية الألياف المرسلة والمستقبلة، ونظّف موصلات BFOC وأعد تركيبها، وافحص الانحناءات وخسائر الالتحام، وقارن مؤشرات التشخيص الضوئية وقيمة منفذ الاختبار مع قناة عاملة. ولا تنظر أبداً مباشرةً إلى موصل ألياف نشط.

السؤال ٣: كيف أُجري استكشاف الأخطاء وإصلاحها في حلقة احتياطية لا تستعيد عملها عبر وحدة 6GK1503-3CC00؟

إجابة: تأكد من أن كل وحدة OLM في الحلقة تدعم نفس وضع الحلقة ومعدل البت والخصائص البصرية. وافحص إعدادات المفتاح وزوج القنوات واتجاه الألياف، ثم افتح قطعة واحدة تلو الأخرى وفق إجراء صيانة معتمد لتحديد مكان العطل.

السؤال ٤: ما الذي يجب أن أتفقّده عند عدم استقرار قطاع RS485 المتصل بوحدة 6GK1503-3CC00؟

إجابة: تحقّق من نوع كابل PROFIBUS ودرعه وثبات تركيب الموصلات وعنوان المحطات وطول القطاع ووضعية الإنهاء عند الطرفين الكهربائيين. وتأكد من أن معدل البت المكتشف يتطابق مع إعدادات وحدة التحكم المنطقية القابلة للبرمجة PLC قبل تعديل إعدادات وحدة OLM.

السؤال ٥: كيف يمكنني استخدام جهة الإشارات في وحدة 6GK1503-3CC00 لأغراض الصيانة الوقائية؟

إجابة: وصِلْ مَنْفَذَ الإشارة المعزول إلى مدخل تشخيصي معتمَدٍ وراقبه جنبًا إلى جنب مع مصابيح الـLED الأمامية. فحِّص إنذارات جودة الاتصال المتكررة، أو انخفاضات التغذية الكهربائية، أو تلوث الألياف الضوئية قبل حدوث انقطاع في الاتصال.

السؤال ٦: هل يمكن لجهاز PROFIBUS OLM ذي الصلة أن يحل محل الطراز 6GK1503-3CC00 دون إجراء أي تغييرات على الشبكة؟

إجابة: فقط إذا تطابقت طول الموجة ونوع الألياف وشكل الموصل والميزانية البصرية ومعدلات التردد المدعومة ووضع الحلقة وتوصيل الطاقة وتكوين المفتاح تمامًا. ولا يُعَدُّ جهاز OLM أحادي النمط متعدد الأنماط أو ذي طول موجي مختلف بديلًا مباشرًا لهذا الطراز أحادي النمط.
