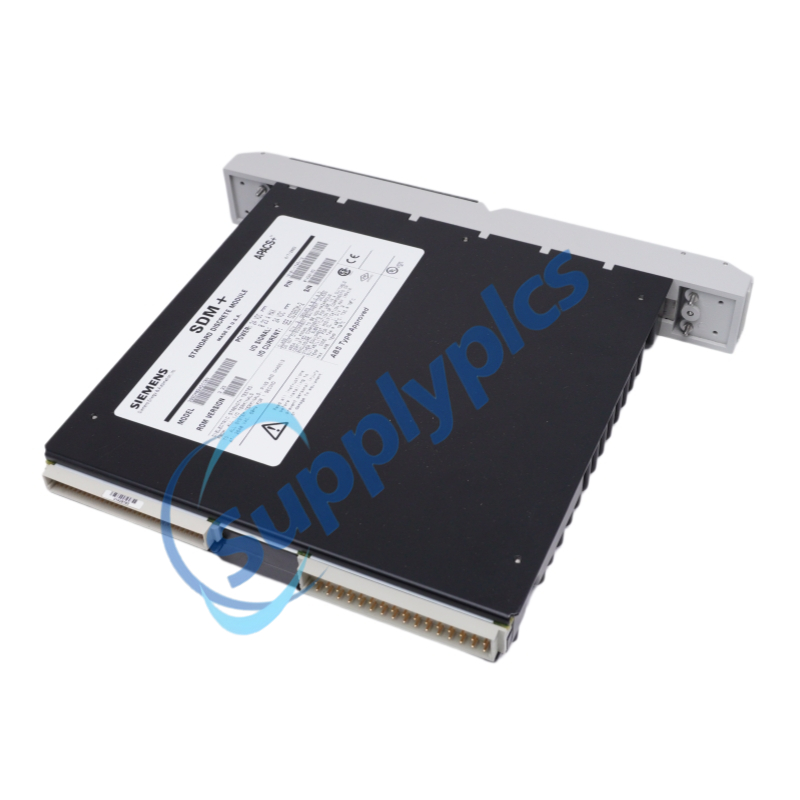

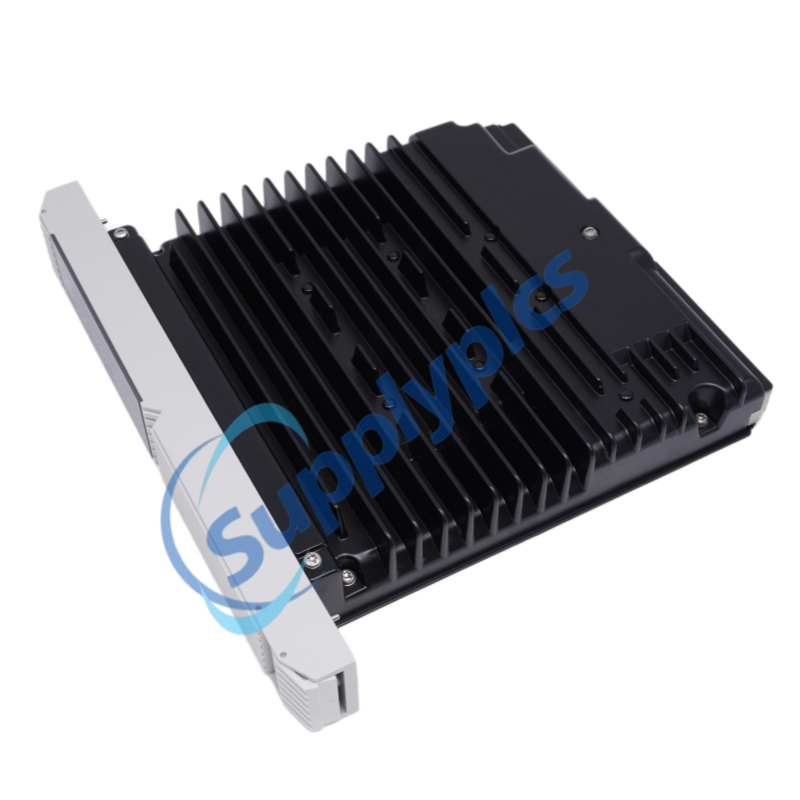

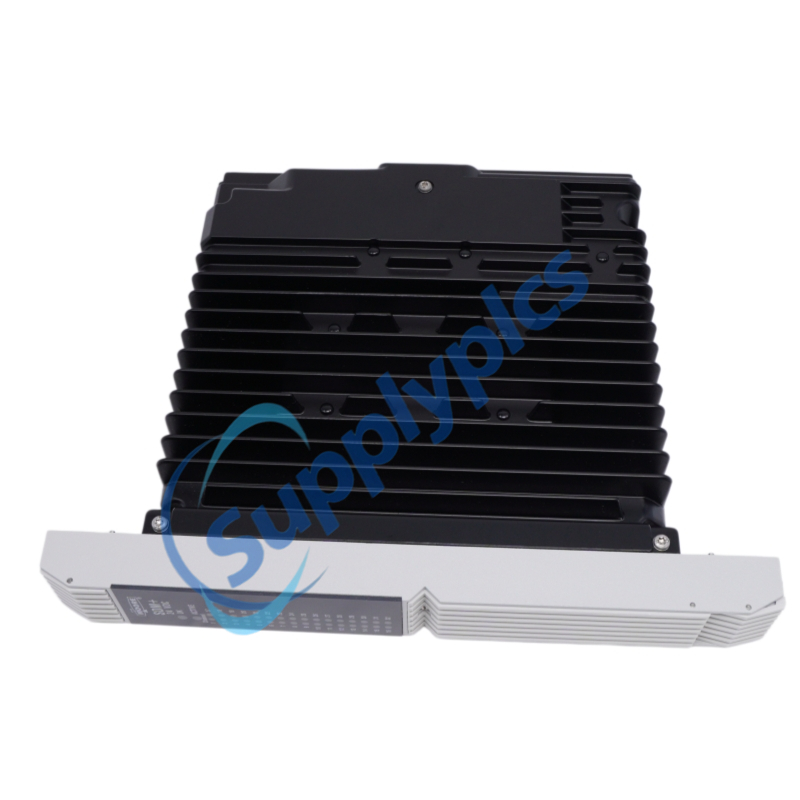

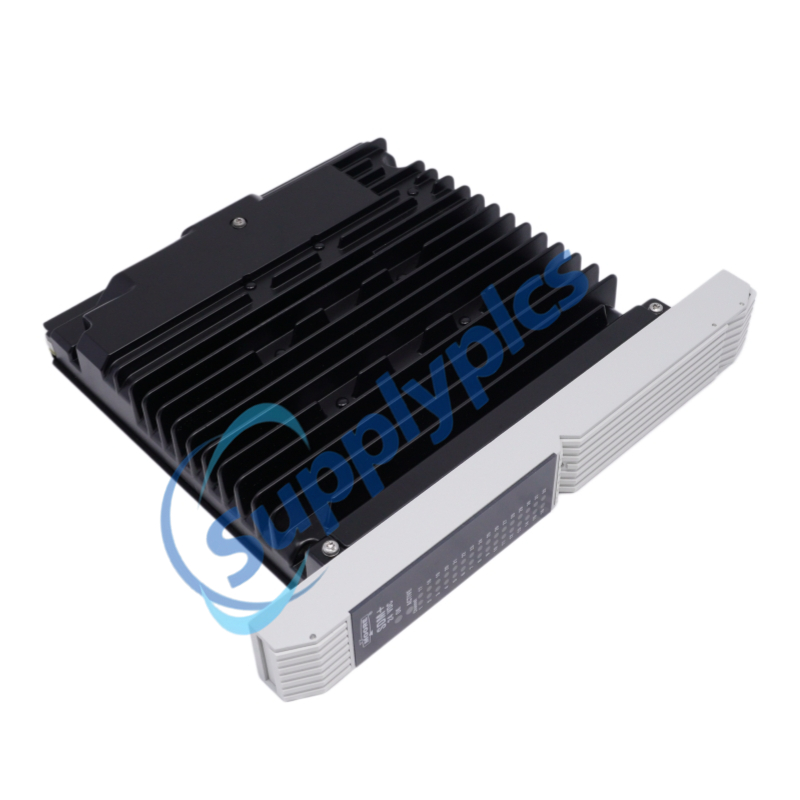

اسم المنتج: وحدة منفصلة قياسية
اسم العلامة التجارية: سيمنز
رقم النموذج: 39SDM024DCCBN 16101-174R/12
بلد المنشأ: ألمانيا
الضمان: 12 شهرًا
واتساب: +٨٦ ١٨١٥٩٨٨٩٩٨٥
البريد الإلكتروني: [email protected]
اسم العلامة التجارية: |
سيمنز |
رقم النموذج: |
39SDM024DCCBN 16101-174R/12 |
بلد المنشأ: |
ألمانيا |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
مدة التسليم: متوفر في المخزون |
شروط الدفع: |
T/T |
|
مدير المبيعات: |
ستيلا |
|
أرسل بريدًا إلكترونيًّا: |
|
|
اتصل عبر تطبيق واتساب: |
الأنابيب Siemens 39SDM024DCCBN وحدة منفصلة قياسية (SDM) مصمَّمة لأنظمة التحكم في العمليات APACS+ وأنظمة السلامة QUADLOG، رقم القطعة 16101‑174R/12 هذا Siemens 39SDM024DCCBN توفر ٢٤ قناة قابلة للتكوين، وتتعامل مع إشارات ثنائية تشغيل/إيقاف من الأجهزة الميدانية مثل مفاتيح الحدود، وأجهزة الاستشعار القريبة، والريلايات، وصمامات الملف اللولبي. وهي تتصل بأجهزة الاستشعار والمشغِّلات المنفصلة ذات التيار المستمر بالمُتحكم APACS+ عبر حافلة الإدخال/الإخراج (IOBUS)، وتحول الحالات الفيزيائية إلى بيانات رقمية لمراقبة العمليات في الوقت الفعلي. إنها 39SDM024DCCBN تتميَّز بالعزل الكهربائي بين القنوات ومخرجات محمية ب퓨وزات فردية، مما يضمن سلامة الإشارة الموثوقة وحماية النظام من أعطال الأسلاك الميدانية. ويسمح تصميمها المتين باستبدالها أثناء التشغيل (Hot-swappable)، ما يقلِّل من وقت توقُّف المصنع مع الاستمرار في دعم عمليات الأنظمة القديمة.
الصناعات التحويلية: المحطات الكيميائية، والمنشآت البتروكيماوية، ومصافي النفط والغاز
توليد الطاقة: مراقبة محطات توليد الطاقة، وتحكم الغلايات، وحماية التوربينات
المياه والمياه العادمة: أتمتة محطات الضخ، والتحكم في الصمامات، واستشعار المستويات
المعادن والتعدين: أنظمة النقل بالسيور، والتحكم في الكسارات، ومناولة المواد
التحكم في الأجهزة المنفصلة: مفاتيح الحد، وأجهزة الاستشعار القريبة، والأزرار الدافعة، والملفات اللولبية، والريلاي، وأضواء الإشارة
أنظمة إيقاف الطوارئ (ESD): تفعيل متسلسلات السلامة استجابةً للظروف غير الطبيعية
صيانة أنظمة التحكم الموزَّع (DCS): استبدال قطع الغيار لأنظمة APACS+ القديمة
٢٤ قناة إدخال/إخراج منفصلة يمكن تهيئتها كمداخل أو مخارج
تشغيل بتيار مستمر 24 فولت مع نطاق واسع لجهد الإدخال المقبول يتراوح بين 19–30 فولت تيار مستمر
حماية كل قناة على حدة بواسطة فيوزات صغيرة قابلة للتبديل لمنع حدوث الدوائر القصيرة
عزل كهربائي تام بين قنوات الإدخال/الإخراج، وحدة المعالجة المركزية (CPU)، وناقل البيانات (IOBUS)، والأرضي
تصميم يسمح بالتبديل الساخن دون الحاجة إلى إيقاف تشغيل النظام
نطاق واسع لدرجة حرارة التشغيل يتراوح بين -25°م و+70°م للاستخدام في البيئات القاسية
مؤشرات LED للتشخيص الفوري وحالة صحة الوحدة
معتمد وفق معياري CE وUL، ومصنّف ضد الانفجارات ضمن الفئة 1، القسم 2
إصدار البرمجيات الثابتة: ROM 3.23
يتصل بأجهزة الحقل التقطيعية ذات التيار المستمر (مثل أجهزة الاستشعار والمشغّلات) ووحدة التحكم APACS+ عبر لوحة الظهر (IOBUS)
يقرأ حالات الإدخال من أجهزة الحقل الثنائية مثل مفاتيح الحد، وأجهزة الاستشعار القريبة، وأزرار الضغط
يُشغل أجهزة الإخراج بما في ذلك الريلايات، وصمامات الملف اللولبي، والمحركات، وأضواء المؤشر
يحوّل الحالات الفيزيائية للتشغيل/الإيقاف إلى متغيرات منطقية (BOOLEAN) لنظام التحكم
يوفر عزلًا كهربائيًّا لحماية نظام التحكم من أعطال وتقلبات الأسلاك الميدانية
يتيح وظائف إخراج النبضات مع مدة تشغيل قابلة للتعريف من قِبل المستخدم تتراوح بين ١٠ و٢٠٠٠ ملي ثانية
يدعم التكوينات الزائدة (Redundant) لتعزيز توافر النظام
السؤال ١: هل جهاز سيمنز 39SDM024DCCBN متوافق مع أنظمة السلامة QUADLOG؟
الجواب ١: نعم. إن جهاز Siemens 39SDM024DCCBN متوافق تمامًا مع أنظمة التحكم في العمليات APACS+ وأنظمة التحكم في السلامة QUADLOG، ما يسمح بدمج سلس في هياكل أتمتة سيمنز القديمة.
السؤال ٢: ما مدى الجهد الذي يستقبله جهاز 39SDM024DCCBN؟
الإجابة 2: إن الآلة 39SDM024DCCBN يستقبل جهاز 39SDM024DCCBN نطاق جهد إدخال يتراوح بين ١٩ و٣٠ فولت تيار مستمر (DC)، مع جهد إدخال اسمي نموذجي قدره ٢٤ فولت تيار مستمر وتيار إدخال نموذجي قدره ٩٫٩٦ مللي أمبير لكل قناة.
السؤال ٣: هل يمكن لمخرجات وحدة 39SDM024DCCBN تشغيل الملفات اللولبية والريلايات مباشرةً؟
الإجابة ٣: نعم. يمكن لكل قناة إخراج في وحدة Siemens 39SDM024DCCBN أن تُشغِّل تيارًا يصل إلى ٢٥٠ مللي أمبير، وهي كافية لتشغيل الملفات اللولبية الصغيرة والريلايات وأضواء المؤشر وغيرها من المحركات الثنائية.
السؤال ٤: هل تدعم وحدة 39SDM024DCCBN عملية الاستبدال أثناء التشغيل (Hot-Swapping)؟
الإجابة ٤: نعم. يدعم هيكل نظام APACS+ الوحدات القابلة للاستبدال أثناء التشغيل، ما يعني أنه يمكن استبدال وحدة Siemens 39SDM024DCCBN دون إيقاف تشغيل النظام التحكّمي بالكامل، مما يقلل إلى أدنى حدٍ من توقف العمليات.
السؤال ٥: ما الميزات التشخيصية المتاحة في وحدة 39SDM024DCCBN؟
الجواب 5: إن Siemens 39SDM024DCCBN تضم وحدة 39SDM024DCCBN قدرات تشخيص ذاتي مع مؤشرات LED لمراقبة حالة الوحدة، كما أن كل قناة إخراج مزودة ب퓨زة منفصلة قابلة للتبديل لحماية الدوائر الخارجية من حدوث دوائر قصيرة.
