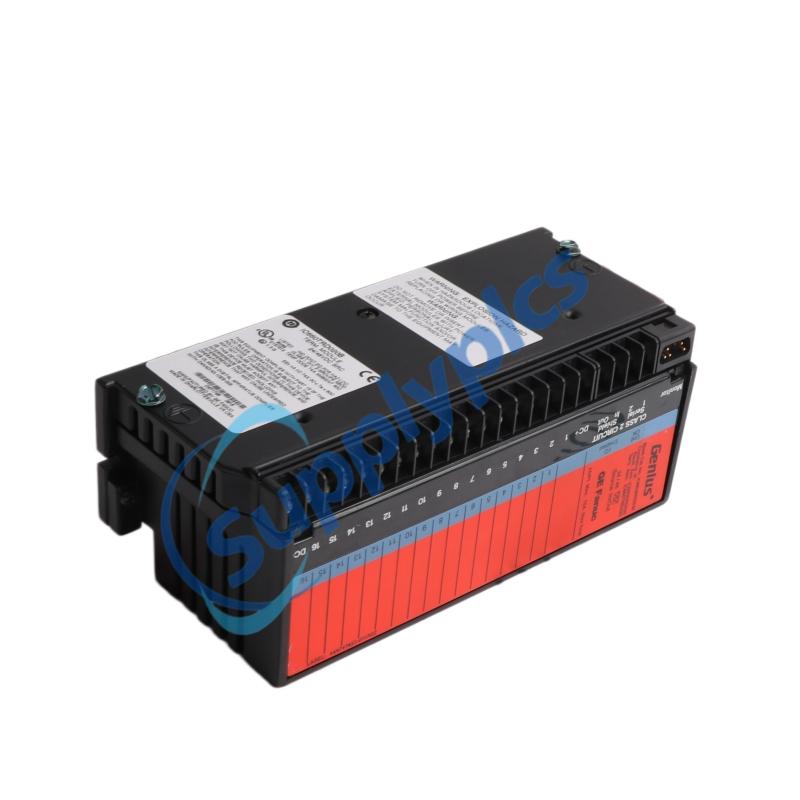

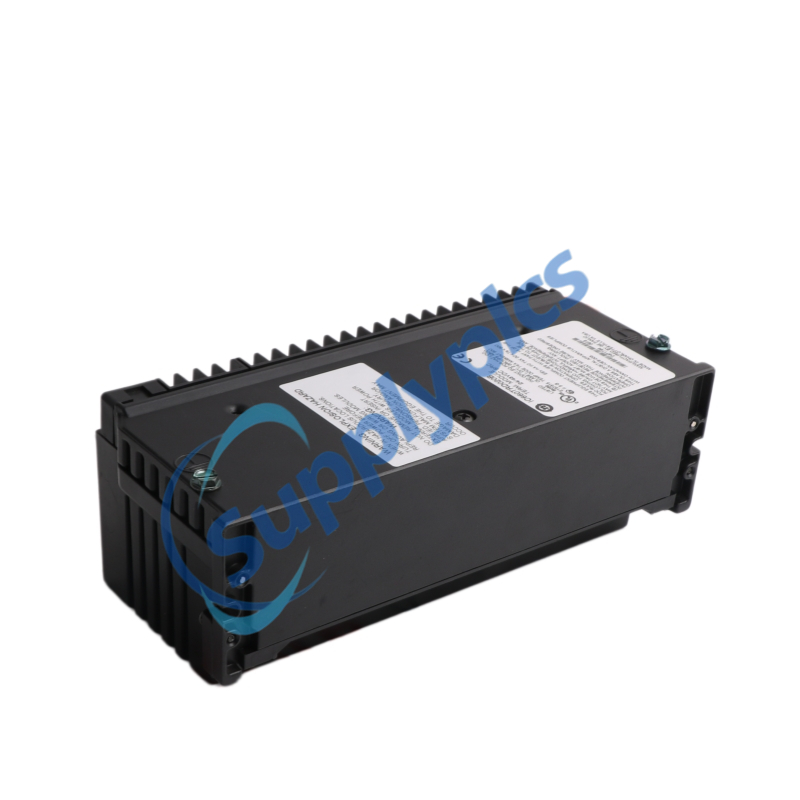

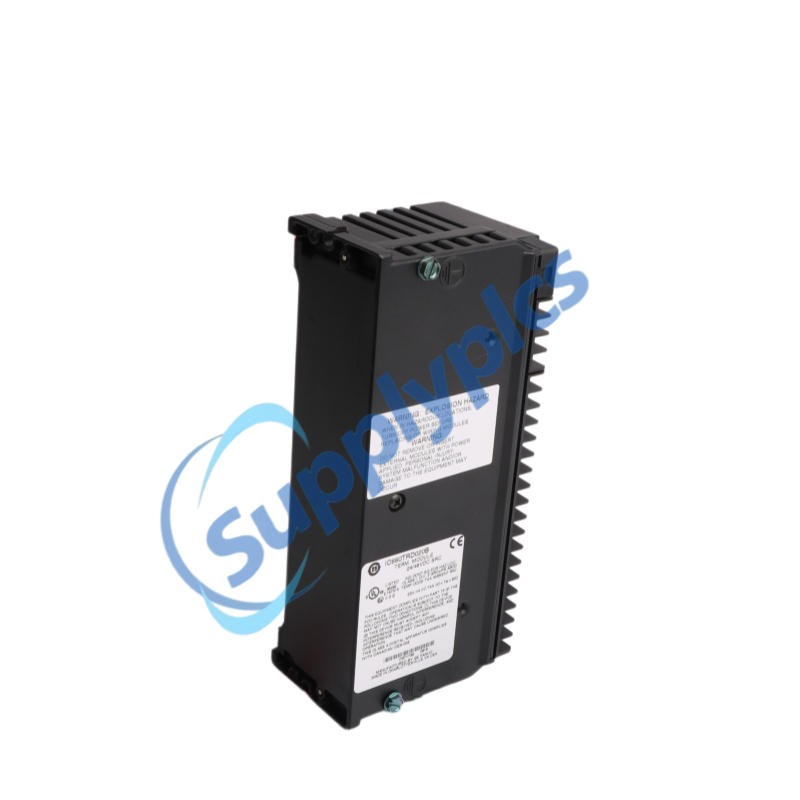

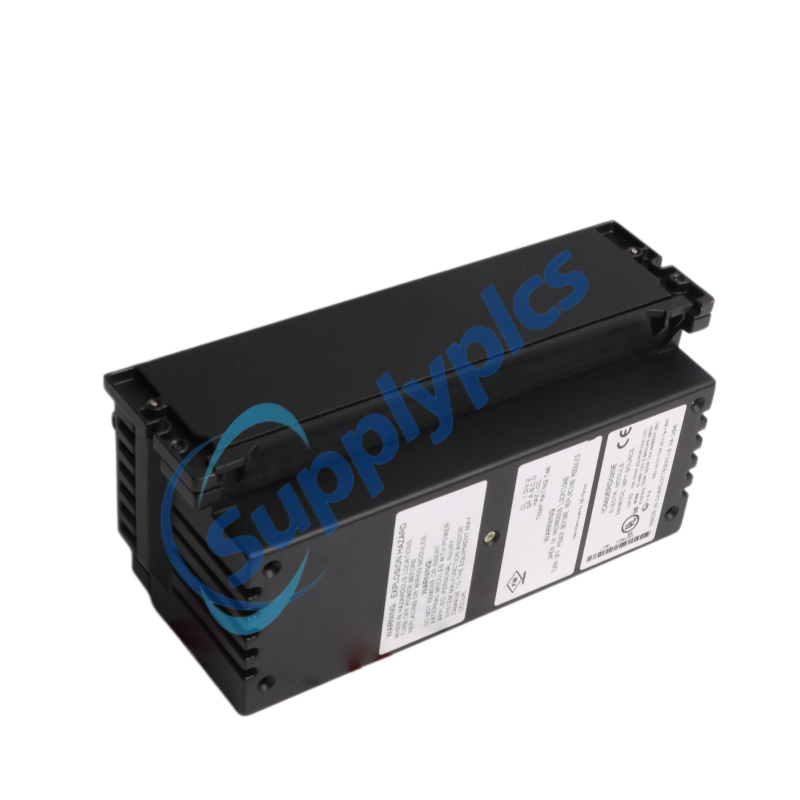

GE Genius I/O блок за източник 24/48 VDC IC660BRD020, готов за изпращане

The IC660BRD020 принадлежи към серията Genius I/O на GE Fanuc и функционира като блок за дискретни източници с висока плътност, предназначен за полеви устройства с напрежение 24/48 VDC. Всеки от 16-те кръга на устройството IC660BRD020 може да се конфигурира независимо като вход, три-state вход или изход, за да отговаря на разнообразни приложни изисквания. Управляващата мощност за IC660BRD020 се подава директно от полевите терминали, което елиминира необходимостта от отделен източник на захранване. Вградените блокиращи диоди и обратните резистори позволяват директно свързване на множество блокове в групи за изходно резервиране по модуларната резервна архитектура Genius (GMR) — включително конфигурации H-Block, T-Block и I-Block — без използване на външни диоди. Този IC660BRD020 предоставя комплексно откриване на повреди, мониторинг на прекъснати връзки за три-state входовете и конфигурируемо тестване на изходни импулси, което го прави издръжлив и универсален компонент за разпределени I/O мрежи в енергетиката, производството и системите за управление на турбини.

Разпределени мрежи за процесно управление в рамките на GE Genius I/O и Mark I/II платформи за управление на турбини

Тройни модулно резервирани изходни подсистеми (GMR), използващи архитектури H-Block, T-Block или I-Block

Управление на дискретни изходи за соленоидни клапани, контактори за двигатели, панели за сигнализация и пилотни релета в системи за аварийно спиране (ESD)

Автоматизация на производството, опаковъчни машини и разширения на входно-изходните интерфейси за роботизирани работни клетки

Електроенергийно производство, табла за управление на енергийни компании и превключващи устройства за разпределение на енергия

Химическа преработка, водоподготовка и системи за контрол на околната среда

Високoshумни индустриални среди, където изходната проводка от тип „източник“ улеснява управлението на товари с отрицателна полярност по отношение на постояннотоковата верига

16 напълно конфигурируеми вериги: Всеки канал може да функционира като стандартен вход, три-state вход или дискретен изход без промяна на компонентите.

Архитектура на изходи от тип „източник“: Изходите са референтни спрямо отрицателния полюс на постояннотока (общо заземяване) — изходите подават ток към товара от положителната шина на постояннотока, което съответства на конвенционалните панелни схеми с твърда връзка.

Самостоятелно вземане на захранване: Контролната енергия се поема директно от полевото напрежение, подавано към входно-изходните терминали, което отстранява необходимостта от отделно захранване на блока.

Вградена поддръжка на резервираност: Всеки изход съдържа блокиращи диоди и обратни резистори, което позволява IC660BRD020 да се свързва успоредно с други блокове за групи изходи GMR (H-Block, T-Block, I-Block), без нужда от външни компоненти за изолация.

Изчерпателен диагностичен набор: Стандартните диагностики включват прекъсване при късо съединение (с два автоматични опита за рестарт), изключване при прегряване (аларма при 120 °C), откриване на повреден превключвател и откриване на прекъснат проводник за три-state входове.

Настраеми реакции при неизправност: Функцията за изключване при претоварване може да се активира или деактивира чрез конфигурация, докато откриването на липса на натоварване (праг от 50 mA) сигнализира за прекъснато или липсващо натоварване.

Избираемо филтриране на входа: Регулируемият филтър от 5 ms до 100 ms отхвърля електрически шумове на полевите контакти.

Изходно състояние – запазване на последното състояние или по подразбиране при включване: Конфигурируемото поведение на изхода гарантира детерминистично възстановяване на състоянието след възстановяване на захранването или загуба на връзка по шината.

Светодиоди за отделни вериги: По един светодиод за всяка точка улеснява диагностика на проблеми на място — свети, когато входът достигне праговото напрежение или изходът активно задвижва товара.

Широк диапазон на работно напрежение: Приема 18–56 VDC и поддържа както 24 VDC, така и 48 VDC семейства от полево оборудване.

Пригодност за опасни зони клас I, дивизия 2: Сертифициран според UL за инсталиране в опасни зони клас I, дивизия 2, групи A, B, C, D.

изолация между блокове – 1500 V: Галванична изолация между полевите вериги на различните блокове минимизира влиянието на земни контури и преноса на преходни процеси.

Сборка на електроника с гореща подмяна: Горната секция на електрониката може да бъде заменена със съвместим модул, без да се нарушава полевата жицова инсталация — не е необходима повторна конфигурация или изключване на захранването.

Конфигуриране чрез ръчен монитор (IC66HHM501): Скоростта на предаване (38,4; 76,8; 153,6 kbaud), режимът на резервиране (GMR, дуплекс, резервен), времето на филтриране на входа, изключване при претоварване и функцията „запазване на последното състояние“ могат да бъдат зададени чрез ръчния монитор.

Съвместимост с тежък Genius-шинен кабел: Свързва се към издръжливата двойна Genius шина за детерминистична комуникация с контролери на PLC-шината според определено време за сканиране.

Осигурява ток към полеви изходни устройства като соленоидни клапани, индикаторни лампи, намотки на контактори и входове на релейна логика, когато веригите са конфигурирани като изходи — изходите се включват чрез активиране на вътрешния превключвател, който свързва терминала на веригата с положителния полюс на постоянното напрежение (DC+) през блокиращия диод.

Мониторира дискретни полеви контакти като стандартни входове (сух контакт или твърдотелен), като измерва праговото напрежение от положителния полюс на постоянното напрежение (DC+) през външния контакт към входната верига.

Изпълнява мониторинг на три-state входове, който използва външен резистор за генериране на три отделни напрежения: затворен контакт (нормално включено), отворен контакт (нормално изключено) и повреда с прекъснат проводник — блокът сигнализира за аларма при прекъснат проводник, докато LED индикаторът слабо свети, за да покаже повредата.

Участва в гласуването за модулна излишност Genius (GMR) за изходи: в група изходни T-блокове два IC660BRD020 блока са свързани успоредно от едната страна на товара; в група H-блокове два източника (включително IC660BRD020 ) са паралелно свързани към DC+ страничната верига, а два консуматора — към DC− страничната верига; групата изходни блокове сравнява изходните данни от до три ПЛК и задейства товара само когато поне два контролера се съгласят.

Генерира тестови импулсни сигнали за изхода, когато е активирана функцията „Тестови импулси за изход“ — това проверява способността на всеки изход да промени състоянието си чрез кратък импулс, който не влияе върху действителния товар, осигурявайки надеждност по време на автоматичното тестване на GMR изходите.

Осигурява непрекъснато диагностициране в затворен цикъл: събитията с късо съединение активират изхода с два автоматични опита за рестарт, преди да настъпи постоянно изключване; условията на прекомерно нагряване изключват засегнатата верига, за да се защитят вътрешните електронни компоненти; откриването на повреден превключвател установява несъответствие между командираното състояние и действителната позиция на превключвателя, което води до незабавно сигнализиране.

Съобщава всички повреди чрез датаграми по Genius-шината до ръчен монитор или PLC CPU; диагностичните аларми се изчистват чрез ръчния монитор (HHM), след като е отстранена основната причина.

Електрически изолира шумовете от полевата страна от системната логика чрез блок-до-блок изолация от 1500 волта и оптично свързани входове.

Отхвърля електрическите преходни процеси чрез избираеми времена на филтриране на входа (5–100 мс), предотвратявайки лъжливи промени в състоянието, причинени от подскачане на контакти или индуцирано въздействие.

Позволява горната електронна съставка да бъде заменена, докато основната терминална съставка остава свързана на място, което изключва необходимостта от повторно изтегляне на кабелите или повторна конфигурация на адреса на блока по време на поддръжка.

В1: Какво отличава IC660BRD020 като източникова блокова съставка спрямо потребителска блокова съставка?
A1: Машината IC660BRD020 е източникова блокова съставка — нейните изходи се свързват към страната DC+ на захранващото устройство и подават ток към товара. Потребителската блокова съставка (например IC660BRD021) има изходи, които се свързват към DC– и отвеждат ток от товара.

В2: Може ли IC660BRD020 да се използва директно в конфигурация за гласуване на GMR изходи, без добавяне на външни компоненти?
О2: Да. Модулът IC660BRD020 съдържа вградени блокиращи диоди и обратни резистори, което позволява паралелното ѝ свързване с други източникови блокови съставки в групи T-блокове или с потребителски блокови съставки в групи H-блокове, без нужда от външни устройства за изолация.

В3: Колко вериги предоставя IC660BRD020 и как са те конфигурирани?
А3: Създаването на IC660BRD020 предоставя 16 отделни вериги. С помощта на ръчен монитор Genius (IC66HHM501) всяка верига може да се настрои независимо като стандартен вход, три-state вход (с открита-жична детекция) или изход.

В3: Изисква ли IC660BRD020 отделно захранване за вътрешната си електроника?
А3: Не. IC660BRD020 черпи контролна мощност директно от постояннотоковото напрежение, приложено към терминалите за полеви вход/изход (18–56 VDC). Отделен блок за захранване не е необходим.

В4: Какво поведение на изхода проявява IC660BRD020 при загуба на комуникация с ПЛК?
О5: IC660BRD020 следва конфигурирания параметър „Състояние на изхода“ — може или да запази последното състояние (да задържи най-новите командирани стойности на изходите), или да се върне към предварително зададено състояние при включване (всички изходи изключени или включени, според конфигурацията).
