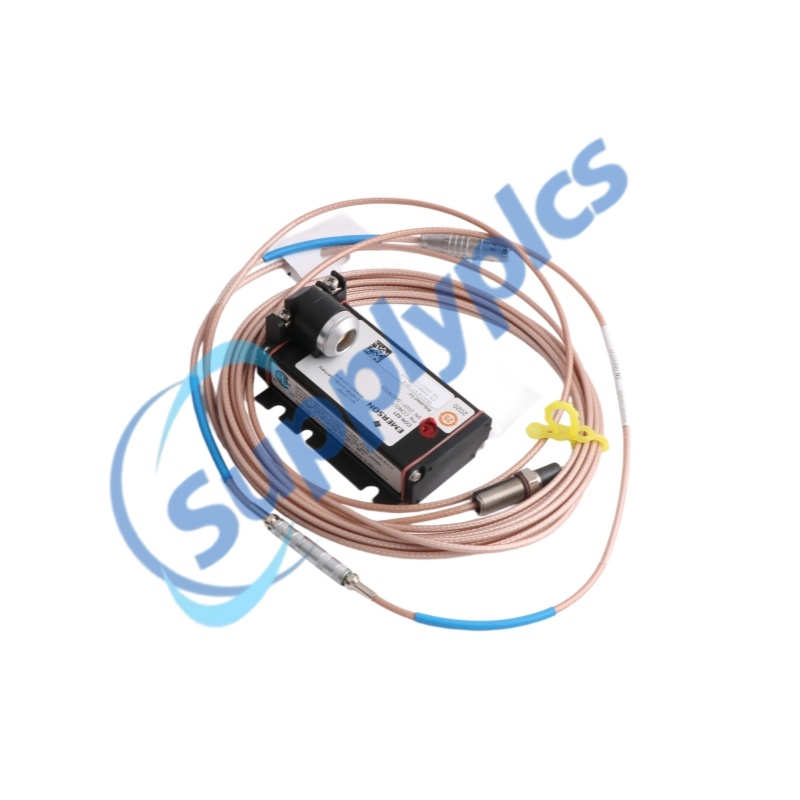

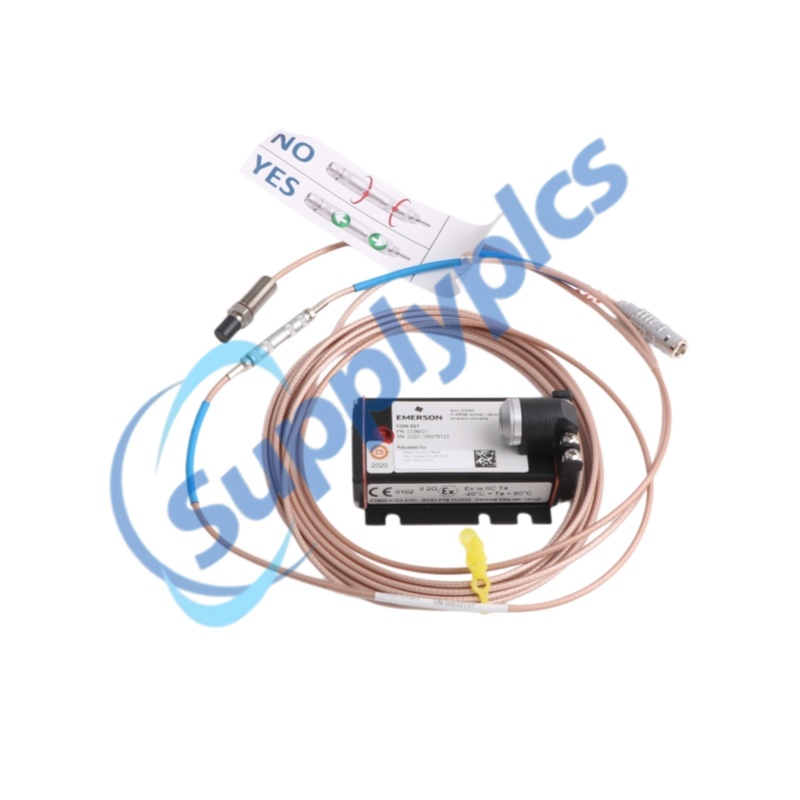

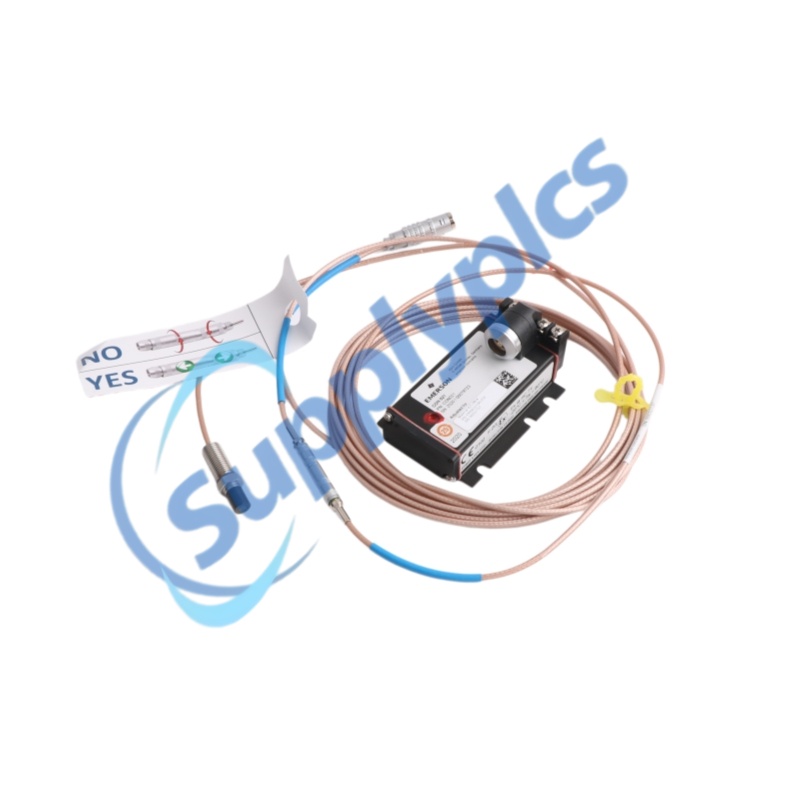

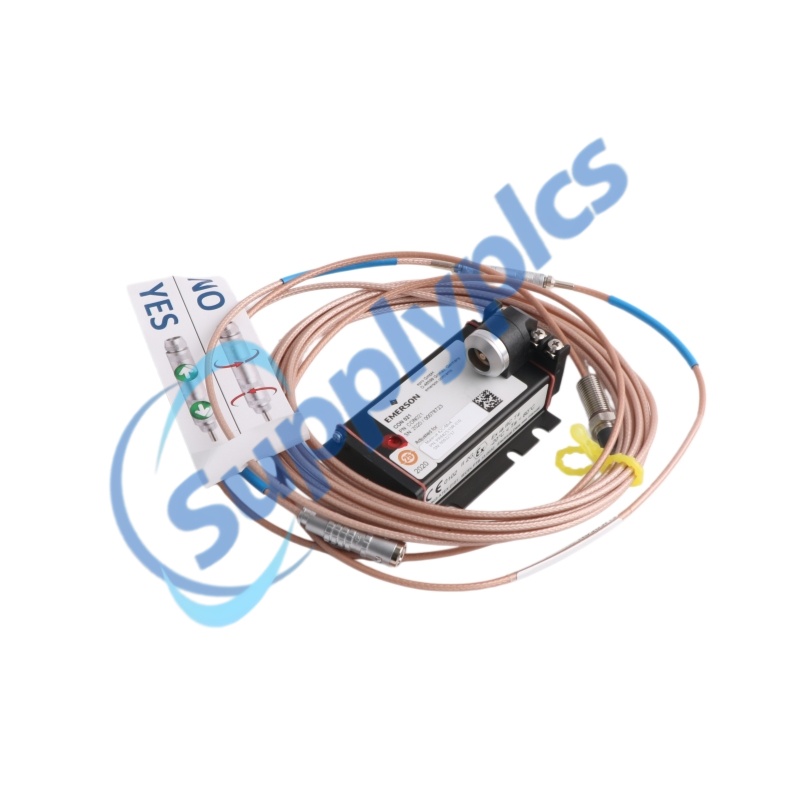

Emerson Epro 8 mm vířivý proudový senzor PR6423/10R-010 Skladem

The PR6423/10R-010 je indukční senzor s vířivými proudy o průměru 8 mm z řady PR6423 od společnosti Emerson, navržený pro bezkontaktní měření dynamického posunutí na kritických turbostrojích. Senzor PR6423/10R-010 je vybaven závitem 3/8–24 UNF, standardním (nechráněným) kabelem z PTFE a pouzdrem o délce 25 mm v konfiguraci pro montáž „zadní stranou“ (reverse-mount). Senzor PR6423/10R-010 nabízí lineární rozsah 2 mm při citlivosti 8 V/mm, ochranu dle stupně IP66 a široký provozní rozsah teplot –35 až +180 °C. Senzor PR6423/10R-010 je certifikován podle norem ATEX/IEC-Ex pro nebezpečné prostředí a je kompatibilní s převodníky řady MMS 6000 od společnosti epro, což jej činí vhodným pro monitorování radiálního a axiálního vibrací, polohy, excentricity a otáček u turbín, kompresorů, čerpadel a ventilátorů.

• Výjimečná teplotní stabilita – Senzor PR6423/10R-010 udržuje přesnost měřítka ±5 % a lineárnost ±0,025 mm v rozsahu teplot 0 až 45 °C, což zajišťuje spolehlivá měření v prostředích s významnými tepelnými výzvami, kde konkurenční senzory mohou vykazovat výrazné driftování.

• Ochrana proti prostředí IP66 – Senzor splňuje standardy IP66 pro prachotěsnost a odolnost proti silnému stříkání vody, což umožňuje jeho instalaci v náročných prostředích, např. v místech podléhajících čištění pod tlakem nebo venku, bez nutnosti dodatečných ochranných pouzder.

• Úplné certifikáty pro nebezpečná prostředí – Schválení ATEX, IEC-Ex a CSA (pro intrinsickou bezpečnost i pro nejiskřivé zařízení) usnadňují globální nasazení v nebezpečných zónách 0/1/2 a v děleních 1/2, čímž se snižuje složitost projektového inženýrství.

• Schopnost provozu za vysokých teplot – Odolává teplotám od –35 do +180 °C na špičce senzoru a od –35 do +150 °C na kabelu a konektoru, což jej činí vhodným pro použití na pláštích parních turbín a jiných strojů s vysokou teplotou, kde standardní senzory selžou.

• Kompatibilita s malými cíli – Přesně měří na hřídelích s průměrem již od 25 mm, což umožňuje použití na menší turbíny, převodovky a čerpadla, do nichž se větší senzory nevejdou.

• Skutečná vzájemná zaměnitelnost – Kalibrováno ve výrobní dílně na oceli AISI 4140 s přesnými specifikacemi ISF a DSL, takže lze senzor vyměnit bez nutnosti kalibrace na místě – snižuje se prostoj a náklady na údržbu.

• Konfigurace s obráceným upevněním – Možnost obráceného upevnění umožňuje instalaci tam, kde standardní sondy s předním upevněním nevyhovují, což poskytuje flexibilitu pro strojní konstrukce s omezeným prostorem.

• Bezkontaktní vířivý proud – Měří posun bez fyzického kontaktu, čímž se eliminuje opotřebení a zajišťuje dlouhodobá spolehlivost.

• lineární měřicí rozsah 2 mm – Poskytuje lineární zdvih 80 mils (2,032 mm) s typickou odchylkou 0,025 mm od nejvhodnější přímky.

• Vysoká citlivost – Měřítko 8 V/mm (203,2 mV/mil) ±5 % poskytuje silný signál pro přesné monitorování

• Široký teplotní rozsah – Provozuje se v rozmezí −35 až +180 °C (−31 až +356 °F) na špičce snímače, vhodné pro aplikace v turbínách za vysokých teplot

• Ochrana IP66 – Prachotěsné a chráněné proti silným vodním proudům, umožňuje použití v náročných průmyslových prostředích

• Špička snímače z PEEK – Vysokovýkonný polymer poskytuje vynikající odolnost vůči chemikáliím a tepelnou stabilitu

• Kabel s izolací z PTFE – Izolace z fluoropolymeru odolává vysokým teplotám i agresivním chemikáliím

• Schváleno pro nebezpečná prostředí – Certifikováno podle ATEX, IEC-Ex a CSA pro intrinsicky bezpečné (ia) a nejiskřivé (nA) aplikace

• Design pro montáž v obrácené poloze – Umožňuje montáž tam, kde nejsou z důvodu omezeného prostoru možné přední sondy

• Skutečná vzájemná zaměnitelnost – Kalibrováno továrně na ocel AISI 4140; není vyžadována žádná kalibrace na místě ani na stolním kalibrátoru

Hlediska montáže

• The PR6423/10R-010 používá závit pouzdra 3/8-24 UNF s délkou pouzdra 25 mm. Ujistěte se, že je montážní otvor odpovídajícím způsobem závitován.

• U montáží s obráceným směrem vkládání je senzor zasunut zvnitřku pouzdra stroje směrem ven. Dodržujte konkrétní postup pro montáž s obráceným směrem v návodu k instalaci.

• Použijte SW 7/16 palce klička pro utažení pouzdra senzoru. Doporučený krouticí moment: viz dokumentace měniče/instalace.

• Pro optimální výkon udržujte počáteční vzduchovou mezeru 0,5 mm (20 milů) ve středu lineárního rozsahu.

• Minimální průměr hřídele cíle je 25 mm (0,79 palce). U menších hřídelí se obraťte na společnost Emerson pro alternativní možnosti senzorů.

Vedení kabelů

• Senzor je dodáván s kabelem o délce 4,0 m s izolací z PTFE a zakončeným mužským konektorem Lemo (nebo volitelně otevřeným koncem kabelu).

• Minimální poloměr ohybu: 25 mm (0,984 palce) pro standardní kabel. Vyhněte se ostrým ohybům, aby nedošlo k poškození kabelu.

• Kabel vedte mimo blízkost vysokonapěťových vedení a zdrojů tepla, aby byla zachována integrita signálu.

• Použijte volitelný Kovový ochranný trubkový systém MPT 064 pro další mechanickou ochranu v abrazivních prostředích.

• Pro připojení v nebezpečných prostorách dodržujte příslušné montážní výkresy ATEX/IEC-Ex (viz dokumentace převodníku).

Integrování systému

• The PR6423/10R-010 je kompatibilní s převodníky řady MMS 6000 od společnosti epro (např. MMS 6110, MMS 6120, MMS 6312) a jinými monitorovacími systémy Emerson/GE.

• Připojte konektor Lemo ke stejnojmennému vstupu převodníku nebo použijte vhodný prodlužovací kabel.

• Citlivost senzoru je továrně kalibrována pro ocel AISI 4140. Pro jiné materiály cíle může být nutná kalibrační úprava (kontaktujte Emerson).

Q1: Jaký je rozdíl mezi senzorem PR6423/10R-010 a standardním senzorem PR6423/10?

A1: Loupačka PR6423/10R-010 má konfiguraci s obráceným upevněním (R) se šroubovacím pouzdrem o délce 25 mm a standardním kabelem. Přípona „010“ udává délku pouzdra (25 mm). Obrácené upevnění umožňuje instalaci z vnitřní strany strojního pláště, zatímco standardní upevnění se instaluje z vnější strany.

Q2: Pro jaký materiál cíle je senzor PR6423/10R-010 kalibrován?

A2: Snímač je továrně kalibrován na feromagnetickou ocel AISI/SAE 4140 (42CrMo4). Kalibrace na jiné cílové materiály je na vyžádání k dispozici. Použití jiného cílového materiálu bez opětovné kalibrace může ovlivnit měřítkový faktor a přesnost.

Q3: Lze snímač PR6423/10R-010 použít v nebezpečných prostorách ATEX Zone 0?

Odpověď 3: Ano, PR6423/10R-010 má certifikaci pro intrinsickou bezpečnost (ia) pro použití v nebezpečných prostorách ATEX/IEC-Ex Zone 0 za podmínky, že je připojen k vhodnému intrinsicky bezpečnému převodníku a instalován v souladu s příslušnými instalačními výkresy.

Q4: Jaká je maximální délka kabelu pro snímač PR6423/10R-010?

A4: Celková délka kabelu systému (kabel snímače + prodlužovací kabel) je omezena specifikacemi převodníku. Obvykle je přijatelná celková délka až 9 metrů, ale pro přesné limity se prosím seberte do návodu k převodníku. Delší délky mohou způsobit degradaci signálu.

Q5: Lze snímač PR6423/10R-010 vyměnit bez opětovné kalibrace?

A5: Ano. Tento PR6423/10R-010 je navržen pro skutečnou vzájemnou záměnnost. Díky tovární kalibraci lze náhradní senzor nainstalovat bez úplné znovukalibrace systému, pokud zůstane nezměněn cílový materiál a montážní geometrie.
