Název výrobku: Modul pro převod základů
Název značky: Ge
Typ modelu: IC697ALG230
Země původu: USA
Záruka: 12 Měsíců
Whatsapp: +86 18159889985
E-mail:[email protected]
Název značky: |
General Electric |
Typ modelu: |
IC697ALG230 |
Země původu: |
USA |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
Doba dodání ze skladu |
Podmínky platby: |
T/T |
|
Prodák: |
Stella |
|
Pošlete e-mail: |
|
|
Kontakt přes WhatsApp: |
|
Parametr |
Specifikace |
|
Část číslo |
IC697ALG230 |
|
Výrobce |
GE Fanuc (Emerson) |
|
Série |
Řada 90-70 |
|
Typ produktu |
Modul převodníku analogového vstupu vyšší úrovně |
|
Vstupní kanály |
8 diferenciálních, jednotlivě konfigurovatelných |
|
Typy signálů |
Napětí (±10 V, 0–10 V) / proud (4–20 mA) |
|
Rozlišení |
14 bitů (základní); zlepšeno převzorkováním |
|
Vstupní impedance (napětí) |
>10 MΩ |
|
Vstupní impedance (proud) |
250 Ω (vnitřní přesný šunt) |
|
Frekvence aktualizace |
2,4 ms – 2,8 ms (pouze převodník základní jednotky) |
|
Přesnost (napětí) |
±0,01 % rozsahu, ±0,02 % hodnoty |
|
Přesnost (proud) |
±0,05 % rozsahu, ±0,1 % hodnoty |
|
Maximální počet vstupů (s rozšiřujícími moduly) |
120 (základní + až 7 rozšiřujících modulů) |
|
Napájení přes základní desku |
0,8 A při 5 V DC (4 W) |
|
Izolace |
Optická izolace od základní desky |
|
Konfigurace |
Pouze softwarově (MS-DOS / Windows) |
|
Rozměry (Š × V × H) |
4×22×29,3 cm |
|
Hmotnost |
0,66kg |
|
Kompatibilita |
IC697ALG440 (pro proud), IC697ALG441 (pro napětí) |
|
Provozní teplota |
0 °C až +60 °C |
|
Země původu |
USA |
The IC697ALG230 je 8kanálový analogový vstupní základní převodníkový modul pro vysoké úrovně signálů určený pro PLC platformu GE Fanuc řady 90‑70. Každý diferenciální kanál na IC697ALG230 lze nezávisle nastavit pro napěťové (±10 V) nebo proudové (4–20 mA) signály. Modul IC697ALG230 převádí analogové vstupy na 14bitové digitální hodnoty, ke kterým je možné přistupovat prostřednictvím paměti %AI. Až sedm rozšiřujících modulů (IC697ALG440 pro proud, IC697ALG441 pro napětí) lze k modulu připojit řetězově. IC697ALG230 , čímž se celkový počet vstupů rozšiřuje na 120. Veškerá konfigurace se provádí softwarově – bez použití skoků nebo DIP přepínačů – což zjednodušuje instalaci a údržbu na místě.
Průmyslové řízení procesů – monitorování teploty, tlaku a průtoku
Automatizace výroby – získávání dat napětí a proudu
Úprava vody / čištění odpadních vod – sběr signálů ze senzorů
Správa energie – rozhraní pro analogové snímače
Rozprostřené řídicí systémy (DCS) založené na PLC
8 diferenčních vstupů – výběr napětí nebo proudu pro každý kanál
rozlišení 14 bitů – zlepšené převzorkováním a průměrováním
rozšiřitelnost pro 120 vstupů – řetězení až 7 modulů IC697ALG440 / IC697ALG441
Softwarová konfigurace – žádné skoky, DIP přepínače ani trimpoty
Individuální měřítko pro uživatele – inženýrské jednotky pro každý kanál
Optická izolace – ochrana sběrnice proti rušení

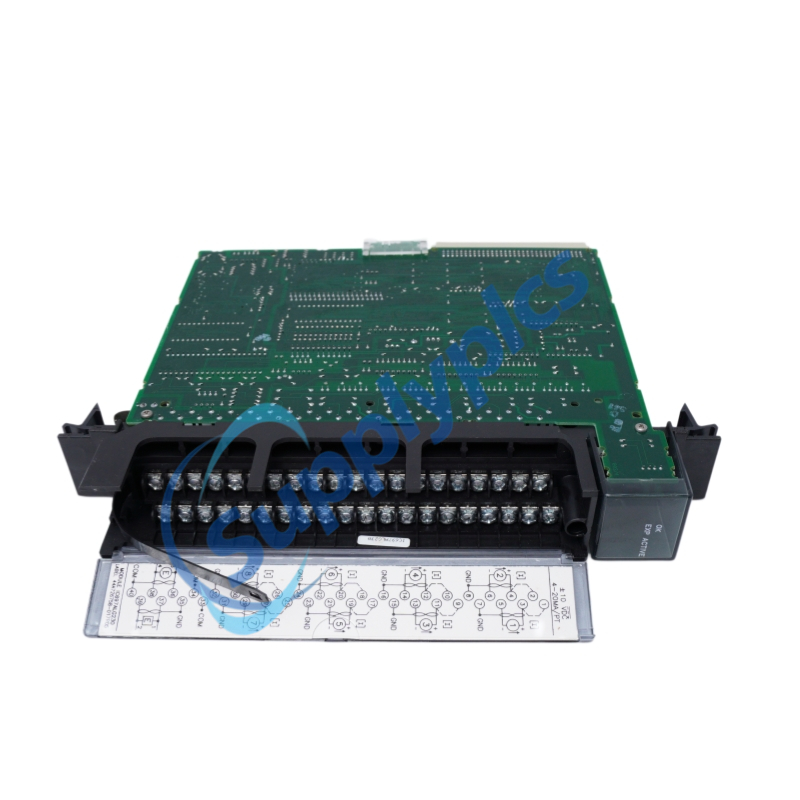

40pinový odnímatelný svorkovnicový blok – zjednodušené připojení v terénu
Vestavěný 250 Ω odpor pro měření proudu – vestavěný pro proudové smyčky 4–20 mA
Převádí analogové poleové signály (−10 V až +10 V nebo 4–20 mA) na 16bitové digitální hodnoty pro CPU PLC.
Ukládá převedená data do paměti %AI (jedno slovo na kanál) pro přístup z logického schématu.
Rozšiřuje vstupní kapacitu prostřednictvím rozšiřovacího portu, který umožňuje připojit až 7 rozšiřovacích modulů.
Poskytuje individuální uživatelské škálování pro každý kanál základního převodníku (škálování na úrovni modulu pro rozšiřovací moduly).
Zabraňuje poškození vstupů při přechodných i ustálených přepětí.
Otázka 1: K čemu se používá IC697ALG230?
Odpověď 1: Převádí analogové napěťové (0–10 V / ±10 V) nebo proudové (4–20 mA) signály z polních senzorů na digitální hodnoty pro PLC GE Series 90‑70.
Otázka 2: Kolik analogových vstupů poskytuje IC697ALG230?
Odpověď 2: Osm diferenciálních analogových vstupů, z nichž každý je nezávisle konfigurovatelný pro napětí nebo proud.
Otázka 3: Lze IC697ALG230 rozšířit tak, aby přijímalo více vstupů?
Odpověď 3: Ano. Lze přidat až sedm rozšiřovacích modulů IC697ALG440 (pro proud) nebo IC697ALG441 (pro napětí), čímž lze dosáhnout celkového počtu až 120 vstupů.
Q4: Vyžaduje IC697ALG230 pro konfiguraci hardwarové skoky?
A4: Ne. Konfigurace se provádí výhradně prostřednictvím programovacího softwaru pro MS‑DOS nebo Windows, čímž se eliminují fyzické skoky nebo DIP přepínače.
Q5: Jaké je rozlišení IC697ALG230?
A5: Základní rozlišení 14 bitů, které je dále zlepšeno technikou převzorkování a průměrování za účelem zvýšení přesnosti.
