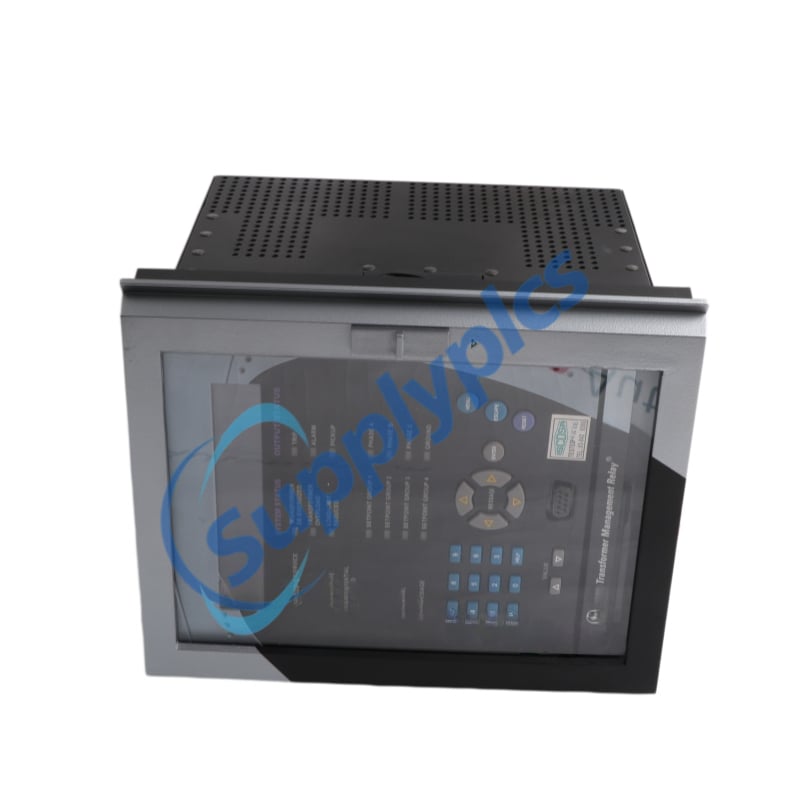

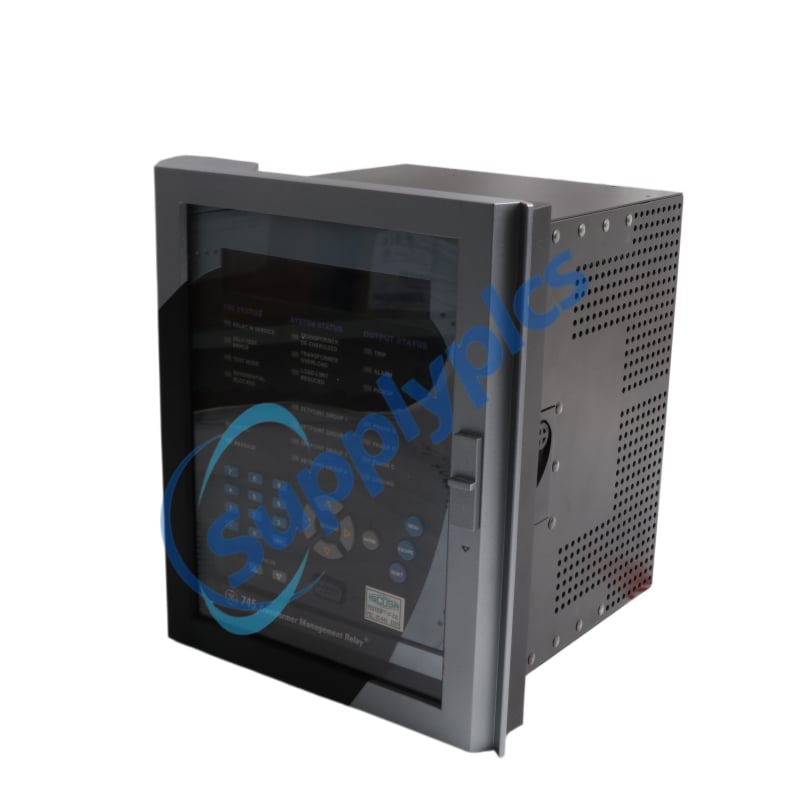

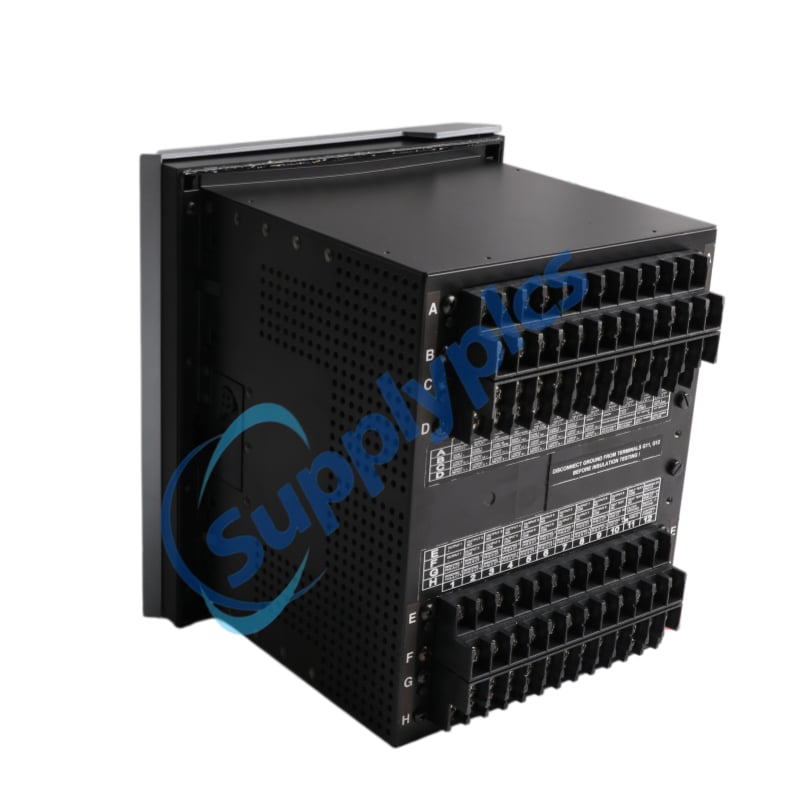

GE Multilin 745 – relé pro správu transformátorů 745-W2-P5-G5-HI-A-L-R-E-H, původní nové

The GE 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H je digitální relé založené na mikroprocesoru, vyvinuté společností GE Multilin pro primární i záložní ochranu, monitorování a řízení středně velkých a velkých silových transformátorů. Jako součást rodiny výrobků SR integruje GE 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H diferenciální ochranu s proměnným dvoj-sklonovým charakteristikám (87T) s omezením druhé a páté harmonické k rozlišení náběhového proudového rázu při zapnutí od vnitřních poruch. GE 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H nabízí komplexní vstupy/výstupy, více komunikačních portů, vylepšený LCD displej a výkonnou automatizaci prostřednictvím programovatelné logiky FlexLogic™. Vysouvací pouzdro, konformní povlak a široký rozsah napájecího napětí činí GE 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H vhodným pro náročné provozní podmínky v energetice a průmyslu, čímž snižuje prostoj a prodlužuje životnost transformátoru.

• Primární ochrana – Silové transformátory (dvou- nebo třívinuté), jednotky zvyšující napětí generátoru (GSU)

• Záložní ochrana – Pro transformátory, reaktory a sousední vedení vysokého napětí

• Automatizace rozvodny – samostatné nebo integrované do řídicích systémů na úrovni rozváděče

• PRŮMYSLNÍ VÝKON – Chemické továrny, rafinérie, ocelárenské hutě a datová centra

• Obnovitelná energie – Transformátory v elektrárnách využívajících sluneční, větrnou a vodní energii

• Správa majetku – Monitorování teploty v nejteplejším místě, faktoru stárnutí a ztráty životnosti

• Monitorování přetížení – Pro transformátory velkých motorů nebo generátorů

• Kritická infrastruktura sítě – tam, kde je vyžadována vysoká spolehlivost a rychlé odstranění poruch

• Proměnná procentuální diferenciální ochrana s dvojím sklonem – Nastavitelný sklon-1 (15–100 %) a sklon-2 (50–100 %) s nezávislým bodem zlomu pro lepší citlivost a stabilitu při vnějších poruchách.

• Adaptivní brzdění druhou harmonickou – Programovatelné metody omezení (2. harmonická, 2. + 5. harmonická, založené na energizaci) pro zabránění nesprávného výkonu při magnetizačním nárazu.

• Potlačení páté harmonické – Samostatný prvek pro blokování diferenciálního vypnutí při přebuzení podle poměru napětí a frekvence (V/Hz).

• Nepodmíněný okamžitý diferenciální ochranný prvek – Rychlé vypnutí při těžkých vnitřních poruchách za účelem omezení poškození zařízení.

• Omezená zemní porucha (RGF) – Nulová posloupnost diferenciální ochrany pro citlivé detekování zemních poruch malé velikosti ve vinutích spojených do hvězdy.

• Kompletní sada ochran proti přetížení – Fázové, neutrální (3I₀), zemní a ochrany proti složce záporné posloupnosti s více typy charakteristik (IEEE, IEC, GE IAC, FlexCurves™) a se stanoveným časem.

• Ochrana frekvencí – Podfrekvence (2 prvky), nadfrekvence (1 prvek) a rychlost změny frekvence (4 prvky) pro odpojování zátěže a snížení výkonu generátoru.

• Ochrana proti přesycení (V/Hz) – S pevnou dobou nebo křivkami podle IEC pro prevenci poškození jádra.

• Monitorování transformátoru jako majetku – Vypočítává teplotu nejteplejšího bodu, faktor stárnutí a ztrátu životnosti (IEEE Std C57.91-1995 / C57.96-1989).

• Automatická konfigurace proudových transformátorů – Automatická korekce fáze a velikosti včetně kompenzace nulové posloupnosti pro více než 100 typů transformátorů.

• Dynamická korekce nesouladu poměru transformace CT – Sleduje změny regulace pod zátěží (OLTC).

• Více skupin nastavení – 4 nezávislé skupiny, které lze vybrat pomocí logických vstupů, předního panelu nebo komunikace.

• Programovatelná logika FlexLogic™ – Vlastní schémata ochrany a řízení bez externích komponent (zámky, dynamické změny skupin nastavení atd.).

• Vytahovací provedení – Úplně vyjímatelná jednotka s automatickým zkratem proudových transformátorů; minimalizuje prostoj při údržbě.

• Konformní nátěr – Volitelná tenká polymerová vrstva (přípona −H) pro náročné/chemicky agresivní/vlhké prostředí.

• Široký rozsah řídicího napětí – Přijímá stejnosměrné napětí 90–300 V nebo střídavé napětí 70–265 V, což zjednodušuje modernizaci a eliminuje potřebu externích měničů.

• Firmware aktualizovatelný v provozu – Možnost kódu přístupu pro přidání funkcí přímo na místě.

• Simulační režim – Otestujte logiku a nastavení relé vstřikováním libovolných průběhových dat.

• Záznam událostí s vysokým rozlišením – 256 časově označených událostí s přesností 1 ms.

• Oscilografie a záznamník dat – Zaznamenejte až 32 napájecích cyklů analogových/digitálních dat s exportem ve formátu COMTRADE.

• Harmonická analýza – Měří jednotlivé harmonické složky až do 21. řádu, celkovou zkreslenost (THD) a faktor snížení výkonu způsobený harmonickými složkami (ANSI/IEEE C57.110‑1986).

• Záznam auditu zabezpečení – Sleduje všechny změny konfigurace za účelem dodržení předpisů.

• Časová synchronizace podle IRIG‑B – Časové razítko synchronizované s GPS pro události i oscilografii.

• Více komunikačních portů – Přední RS232 pro místní přístup; zadní RS485/RS422; volitelná síťová technologie 10BaseT Ethernet (Modbus TCP/IP).

• Softwarová sada EnerVista™ – Nastavení, sledování, archivace a nástrojová sada pro integraci (OPC/DDE, automatické načítání událostí a průběhů).

• Detekuje vnitřní poruchy transformátoru – Porovnává diferenciální proud s dvojsklonovou poměrovou charakteristikou s harmonickým zábranem a vyvolává vypínací příkazy, aniž by bral ohled na zapínací proud a přesmagnetizaci.

• Rychle odstraňuje poruchy vysoké velikosti – Nedetekovaný diferenciální prvek vyvolává vypnutí bez záměrného zpoždění při závažných vnitřních událostech.

• Poskytuje záložní ochranu – Prvky nadproudové ochrany fází, neutrálu, země a záporné posloupnosti (IOC/TOC) se selektivními charakteristikami.

• Zabraňuje přehřívání jádra – Prvek přesmagnetizace V/Hz s časově omezenou nebo inverzní charakteristikou.

• Podporuje odpojení zátěže – Prvky podfrekvence a rychlosti změny frekvence pro detekci izolovaného provozu nebo přetížení.

• Monitoruje stav transformátoru – Vypočítává teplotu nejteplejšího bodu, faktor stárnutí a zbývající životnost izolace na základě norem IEEE.

• Spouští uživatelskou logiku – FlexLogic™ motor provádí místní blokování, dynamické přepínání skupin nastavení a povolené vypínání bez externích relé.

• Zaznamenává poruchy pro analýzu – Zaznamenává 256 událostí, 10 oscilografických záznamů a datových protokolů s časovou razítkou s rozlišením 1 ms (IRIG‑B).

• Komunikuje se systémy SCADA/DCS – Výměna dat v reálném čase prostřednictvím protokolů Modbus RTU, DNP 3.0 nebo volitelně Modbus TCP/IP.

• Umožňuje testování v offline režimu – Simulační režim umožňuje přehrávání průběhů signálů a ověření relé bez přítomnosti napájecího napětí.

Otázka 1: Co znamená přípona ‑H u modelu 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H?
A1: The -H přípona označuje, že 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H je vybavena ochrannou povlakovou vrstvou aplikovanou v tovární výrobě. Tato tenká polymerní vrstva chrání tištěný spojovací obvod (PCB) před vlhkostí, vzdušnými nečistotami a mírnou chemickou koroze, čímž je vhodná pro náročné průmyslové prostředí.

Otázka 2: Jaké jsou požadavky na řídicí napájení pro model 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H?
A2: The 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H přijímá široké spektrum napájení vysoké úrovně ( HI) : 90–300 V DC nebo 70–265 V AC (48–62 Hz). To umožňuje přímé připojení ke stanici baterií nebo střídavému řídicímu napájení bez použití externích měničů.

Otázka 3: Lze zařízení 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H použít jak u dvouvinutého, tak u třívinnutého transformátoru?
A3: Ano. 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H je navrženo pro dvouvinuté i třívinnuté silové transformátory. Více vstupů pro proud umožňuje diferenciální ochranu a omezenou zemní poruchovou ochranu pro každé vinutí.

Otázka 4: Vyžaduje zařízení 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H externí předřazené proudové transformátory pro přizpůsobení konfigurací vinutí?
A4: Ne. 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H vlastnosti automatická konfigurace proudových transformátorů – automatická fázová a velikostní korekce spolu s kompenzací nulové posloupnosti pro více než 100 typů transformátorů. Externí předřazené proudové transformátory nejsou nutné.

Otázka 5: Je zařízení 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H stále výrobně vyráběno?
A5: The 745‑W2‑P5‑G5‑HI‑A‑L‑R‑E‑H je součástí starší řady. I když je stále dostupný prostřednictvím autorizovaných kanálů a dodavatelů obnovovaných zařízení, uživatelé, kteří vyžadují aktuální výrobu, by měli pro nejnovější doporučenou náhradu kontaktovat společnost GE Grid Solutions (GE Vernova).
