Výrobky GE Multilin

Přehled

Název značky:	General Electric
Typ modelu:	750-P5-G5-D5-HI-A20-R-E-H
Země původu:	USA
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	Doba dodání ze skladu
Podmínky platby:	T/T

Kontakt pro cenovou nabídku

Prodák:	Stella
Pošlete e-mail:	[email protected]
Kontakt přes WhatsApp:	+86 18159889985

Specifikace

Parametr	Hodnota
Výrobce	General Electric (GE) – Multilin
Část číslo	750-P5-G5-D5-HI-A20-R-E-H
Série výrobků	Ochranný systém pro napájecí vedení Multilin 750/760 / řada SR
Typ produktu	Digitální relé pro správu napájecího vedení / ochranné relé
Vstupy fázového proudu (P5)	sekundární proud 5 A
Vstup nulového sériového proudu (G5)	sekundární proud 5 A
Citlivý vstup pro zemní poruchu (S5)	sekundární proud 5 A
Řídicí napájení (HI)	88–300 V DC; 70–265 V AC při 48–62 Hz
Analogové výstupy (A20)	Osm (8) analogových výstupů 4–20 mA
Indikace LED (R)	Červená LED pro indikaci uzavřeného jističe
Displej (E)	Vylepšený podsvícený LCD displej (větší displej)
Hardwarová ochrana (H)	Konformní povlak pro náročné/vlhké prostředí
Komunikační protokol	Modbus RTU, DNP 3.0
Volitelná komunikace	ethernetový port 10BaseT
Záznam událostí	až 512 časově označených událostí
Oscilografie	Až 32 napájecích cyklů (10 záznamů)
Časová synchronizace IRIG-B	Podporované
Verze firmwaru	6.00
Revize hardwaru	J
Spotřeba energie	≤35 VA maximálně
Rozměry (Š × V × H)	~178 mm × 165 mm × 216 mm (7″ × 6,5″ × 8,5″)
Hmotnost bez obalu	~7,6 kg (16,8 lb)
Provozní teplota	–40 °C až +60 °C (–40 °F až +140 °F)
Skladovací teplota	–40 °C až +80 °C (–40 °F až +176 °F)
Vlhkost	Až 95 %, bez kondenzace
Stupeň krytí vstupu (přední strana)	IP54
Typ montáže	Montáž do panelu s vytahovací skříní
Instalační příručka	1601-0120-AE
Alternativa / následující verze	Ochranný systém pro napájecí vedení Multilin 850
Země původu	USA

Popis

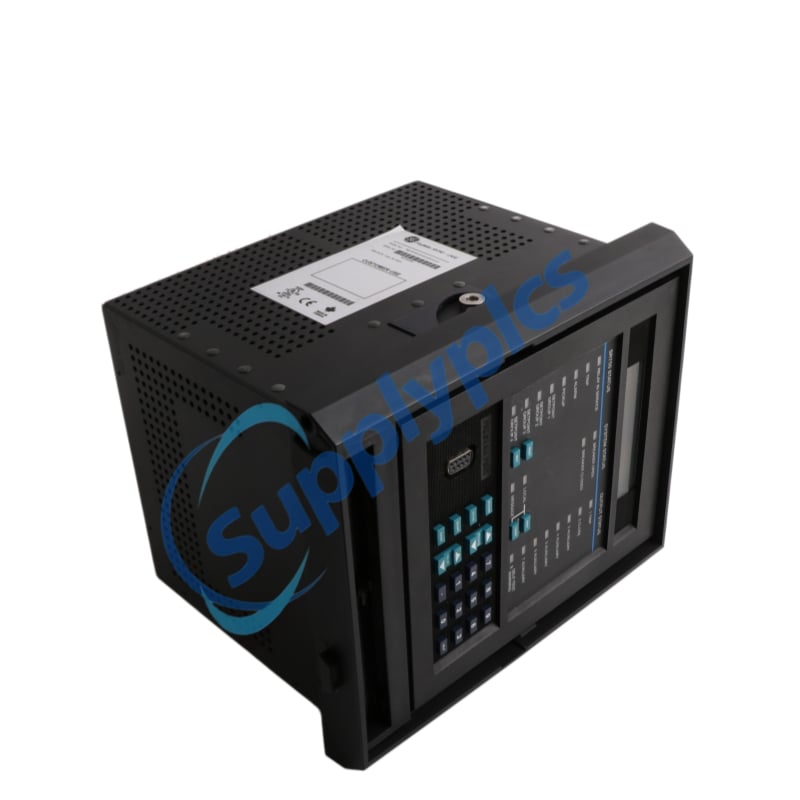

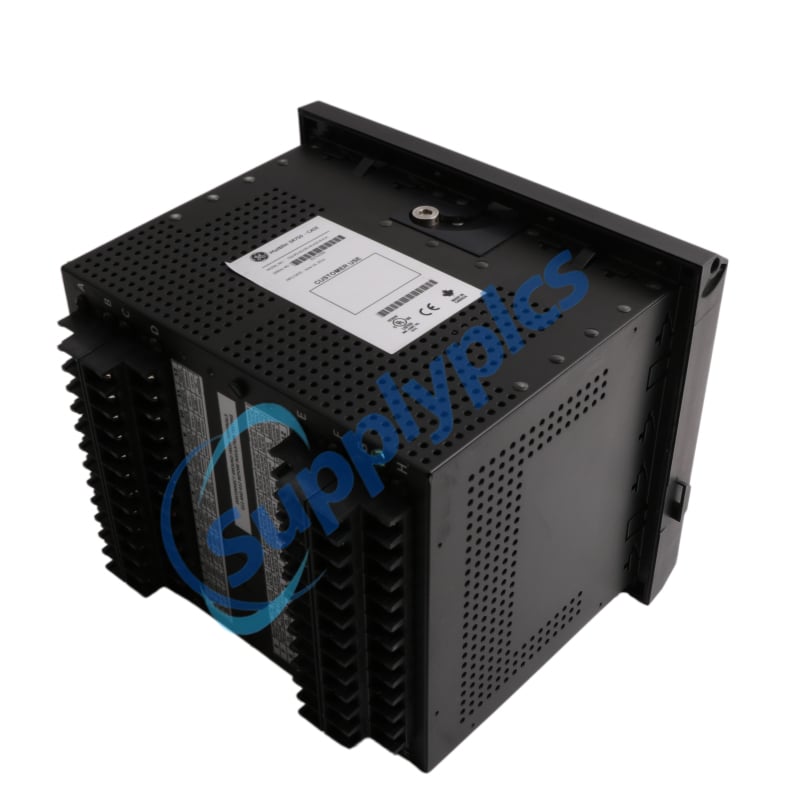

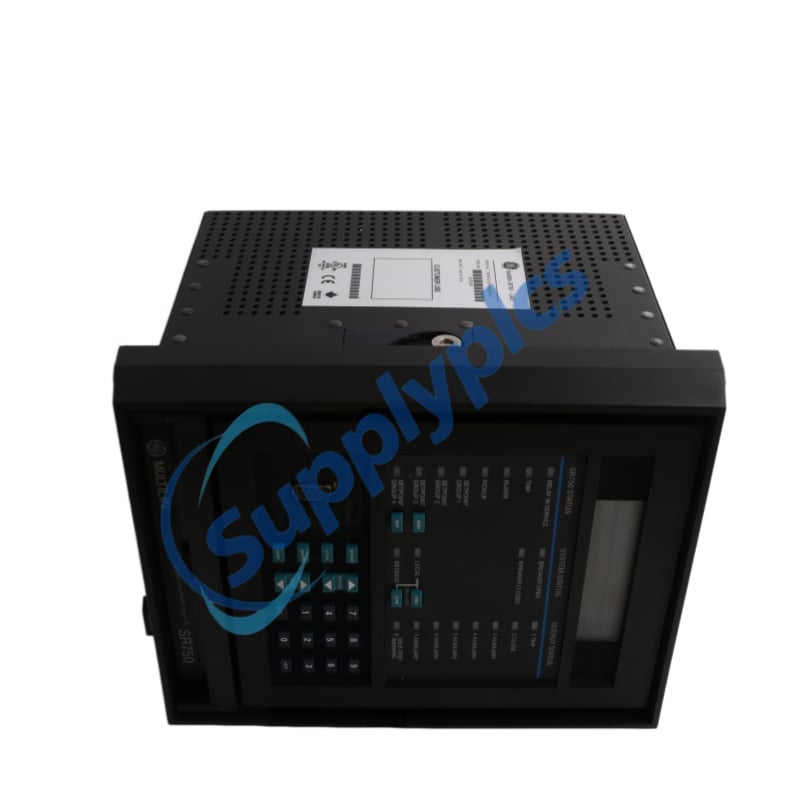

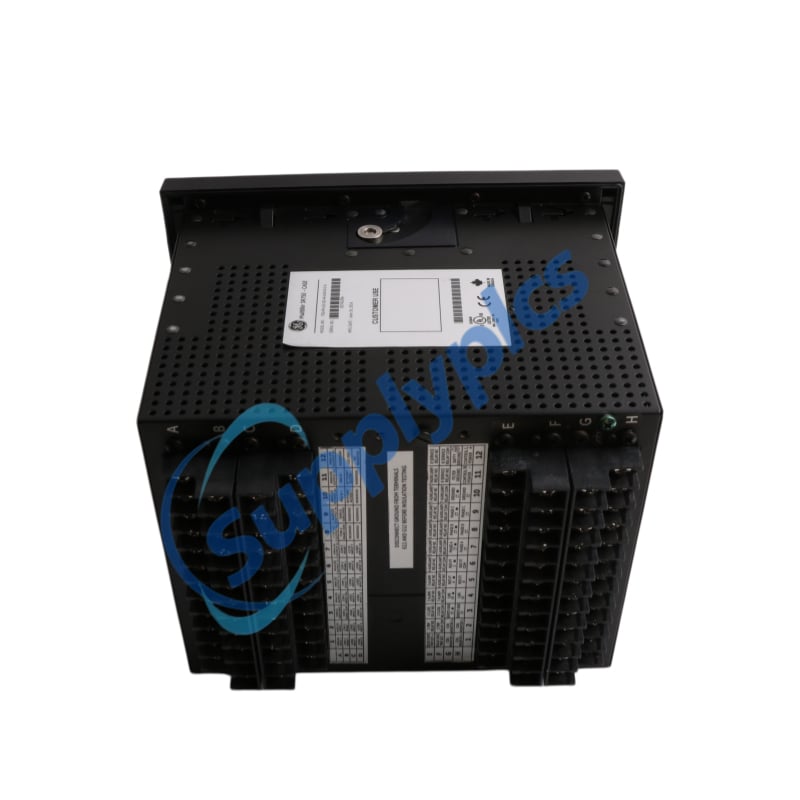

The GE 750-P5-G5-D5-HI-A20-R-E-H je digitální relé založené na mikroprocesoru, vyvinuté společností GE Multilin pro komplexní správu, ochranu a řízení přívodů v distribučních sítích středního napětí. Patří do řady SR, GE 750-P5-G5-D5-HI-A20-R-E-H kombinuje pokročilou ochranu proti přetížení, přesné měření, osm analogových výstupů 4–20 mA a robustní komunikační možnosti v jedné kompaktní jednotce. GE 750-P5-G5-D5-HI-A20-R-E-H je vybaveno velkým podsvíceným rozšířeným displejem pro intuitivní místní navigaci, vytahovacím pouzdrem ke snížení prostojů při údržbě a konformním povlakem pro spolehlivý provoz v náročných průmyslových prostředích. Díky podpoře protokolů DNP 3.0 a Modbus GE 750-P5-G5-D5-HI-A20-R-E-H zajišťuje bezproblémovou integraci do moderních systémů SCADA a DCS a současně snižuje celkové náklady na životní cyklus.

Použití

Primární ochrana a řízení přívodů – síť se solidní uzemněním, uzemněním s vysokou impedancí nebo rezonančním (Petersonovo cívka) uzemněním
Průmyslová distribuce energie – výrobní závody, rafinérie, ocelárny, chemické komplexy
Rozvaděče pro užitkové aplikace – řízení středního napětí a záložní ochrana
Integrování obnovitelných zdrojů energie – ochrana připojení distribuované výroby (DG) u solárních a větrných elektráren
Schémata blokování sběrnice a zámkové ochrany – pro zlepšení selektivity a spolehlivosti systému
Rotující výpadek – na základě prvků podpětí a podkmitu
Automatická přepínací schémata (přepnutí sběrnice) – pro nepřetržitý provoz kritických zátěží
Zamezení obloukového výboje – detekce poruch vysokou rychlostí za účelu bezpečnosti personálu
Záložní ochrana – pro transformátory, rozvodné vedení a přenosové linky
Komerční budovy – komplexní systémy rozdělování elektrické energie s více napájecími větvemi

Vlastnosti

Konstrukce se vytahovatelným pouzdrem – rychlá výměna z přední strany bez nutnosti odpojování polních vodičů, což omezuje prostoj během údržby
Konformní povlak (přípona ‑H) – chrání vnitřní elektroniku před vlhkostí, průmyslovým prachem a korozi v náročných průmyslových prostředích
Osm analogových výstupů 4–20 mA – zjednodušuje integraci se systémy SCADA, PLC a externími monitorovacími systémy pro získávání dat o procesu v reálném čase
Vylepšený podsvícený LCD displej (přípona ‑E) – velký displej s kapacitou 40 znaků s intuitivní klávesnicí a navigací řízenou nabídkou (MENU) pro zjednodušený místní provoz
Software EnerVista 750/760 Setup – komplexní grafické rozhraní pro konfiguraci, monitorování, údržbu a analýzu událostí po jejich výskytu včetně prohlížečů formátu COMTRADE a posloupnosti událostí
Pokročilé zaznamenávání poruch a diagnostika – 512 záznamů událostí, oscilografické zachycení až 32 napájecích cyklů, časová synchronizace pomocí IRIG‑B a záznam dat pro analýzu po výpadku
Široký rozsah řídicího napětí (HI) – přijímá stejnosměrné napětí 88–300 V nebo střídavé napětí 70–265 V, čímž odpadá potřeba externího převodu napětí
Integrované měření a monitorování – kompletní elektrická měření včetně proudu, napětí, výkonu, energie, složek pořadí a opotřebení jističe
Simulační režim – umožňuje kompletní testování a uvedení do provozu bez připojení skutečného napájení
Flash paměť – firmware upgradovatelný přímo v provozu pro průběžná vylepšení a aktualizace ochranných funkcí

Funkce

Ochrana vedení – poskytuje okamžitou i časově závislou nadproudovou ochranu (fázovou, zemní, záporné posloupnosti), směrovou nadproudovou ochranu a omezenou zemní poruchu pro distribuční vedení
Ochrana před napětím a kmitočtem – sleduje podpětí, přepětí, přepětí na nulovém vodiči, podkmitočet, pokles kmitočtu, zpětný výkon a synchronizační kontrolu
Řízení jističe – sleduje počet vypnutí jističe, vypočítává opotřebení kontaktů pro každou fázi a monitoruje neúspěšnou reakci (dozor nad vypnutím/zapnutím) s programovatelnými prahy pro poplach
Záznam událostí a lokalizace poruch – zaznamenává 512 časově označených událostí a vypočítává vzdálenost/impedanci poruchy pro posledních 10 poruch, což usnadňuje rychlou analýzu kořenové příčiny
Záznam dat a oscilografie – zaznamenává až osm kanálů záznamu dat kritických parametrů (např. proud, výkon, teplota) a zachycuje až 32 period střídavých průběhů a logického stavu pro podrobnou analýzu poruch
Ovládání a automatizace – provádí odpojování zátěže, automatický přenos mezi sběrnicemi, zapínání chladné zátěže a řízení účiníku na základě uživatelem programovatelných nastavení a logiky
Komunikace – vyměňuje data v reálném čase se systémy SCADA nebo DCS prostřednictvím protokolů Modbus RTU a DNP 3.0 (RS485), s volitelným rozhraním 10BaseT Ethernet pro integraci s vyšší propustností

Často kladené otázky

Otázka 1: Co znamená každý přípona v kódu dílu 750‑P5‑G5‑D5‑HI‑A20‑R‑E‑H?
A1: P5 = vstupy fázových proudových transformátorů 5 A; G5 = vstup nulové posloupnosti proudového transformátoru 5 A; D5 = pokročilý balíček ochranných funkcí (napětí, frekvence, synchronizační kontrola, obloukový výboj); HI= řídicí napájení s vysokým rozsahem; A20 = osm analogových výstupů 4–20 mA; R = červená LED indikující uzavřený jistič; E = vylepšený displej; H = konformní povlak pro ochranu před vlhkostí/korozí.

Otázka 2: Je zařízení GE 750‑P5‑G5‑D5‑HI‑A20‑R‑E‑H staženo z výroby a jaká je doporučená náhrada?
A2: Ano. Řada 750/760 byla stažena z výroby. Společnost GE nyní doporučuje Ochranný systém pro napájecí vedení Multilin 850 jako přímá vysokovýkonná náhrada.

Otázka 3: Podporuje model GE 750‑P5‑G5‑D5‑HI‑A20‑R‑E‑H aktualizace firmwaru v provozu?
A3: Ano. GE 750‑P5‑G5‑D5‑HI‑A20‑R‑E‑H obsahuje flash paměť, která umožňuje aktualizaci firmwarech v provozu bez nutnosti výměny hardwarových komponent.

Otázka 4: Jaké komunikační protokoly jsou k dispozici na zařízení GE 750‑P5‑G5‑D5‑HI‑A20‑R‑E‑H?
A4: The GE 750‑P5‑G5‑D5‑HI‑A20‑R‑E‑H podporuje protokoly Modbus RTU a DNP 3.0 úrovně 2 prostřednictvím zadního portu RS485; volitelný ethernetový port 10BaseT umožňuje integraci do sítí vyšší rychlosti.

Otázka 5: Lze zařízení GE 750‑P5‑G5‑D5‑HI‑A20‑R‑E‑H použít pro potlačení obloukového výboje?
A5: Ano. GE 750‑P5‑G5‑D5‑HI‑A20‑R‑E‑H poskytuje funkci detekce poruchy vysokou rychlostí, vhodnou pro snižování rizika obloukového výboje a zajištění bezpečnosti personálu.
