Název výrobku: Programovatelné ovladače
Název značky: Ge
Typ modelu: IC200UDD104
Země původu: USA
Záruka: 12 Měsíců
Whatsapp: +86 18159889985
E-mail:[email protected]
Název značky: |
General Electric |
Typ modelu: |
IC200UDD104 |
Země původu: |
USA |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
Doba dodání ze skladu |
Podmínky platby: |
T/T |
|
Prodák: |
Stella |
|
Pošlete e-mail: |
|
|
Kontakt přes WhatsApp: |
|
Parametry |
Specifikace |
|
Výrobce |
GE Fanuc / Emerson |
|
Série |
VersaMax Micro |
|
Část číslo |
IC200UDD104 |
|
Typ produktu |
Procesorový modul Micro PLC |
|
Celkový počet vstupů/výstupů |
14 (8 vstupů / 6 výstupů) |
|
Digitální vstupy |
8 × 24 VDC (konfigurovatelná pozitivní/negativní logika) |
|
Digitální výstupy |
6 × 12/24 VDC tranzistorové výstupy – 2 vysokoproudové s proudem 1,0 A, 4 nízkoproudové s proudem 0,5 A |
|
Napájecí zdroj |
|
|
Spotřeba energie |
|
|
Maximální fyzický vstup/výstup |
|
|
Paměť pro uživatelský program |
9 K slov |
|
Registry |
256 slov |
|
Komunikační port |
RJ-45 (RS-232) |
|
Protokoly |
SNP, SNP X (bez přerušení), RTU Slave (2-vodičové a 4-vodičové), sériové čtení/zápis |
|
Čítače vysoké rychlosti |
4 × typ A + 1 × typ B @ 10 kHz (16bitové) |
|
Výstupy PWM/pulzů |
4 @ 5 kHz (16bitové) |
|
Analogové potenciometry |
2 (pro úpravu dat) |
|
Čas snímání |
|
|
Rychlost procesoru |
|
|
Paměť |
|
|
Rozměry (Š×V×H) |
9,4 × 9,3 × 7,5 cm |
|
Hmotnost |
0,28 kg |
|
Provozní teplota |
|
|
Programovací software |
VersaPro 1.1+, Proficy Machine Edition Logic Developer |
|
Montáž |
|
|
Stav životního cyklu |
Aktivní |

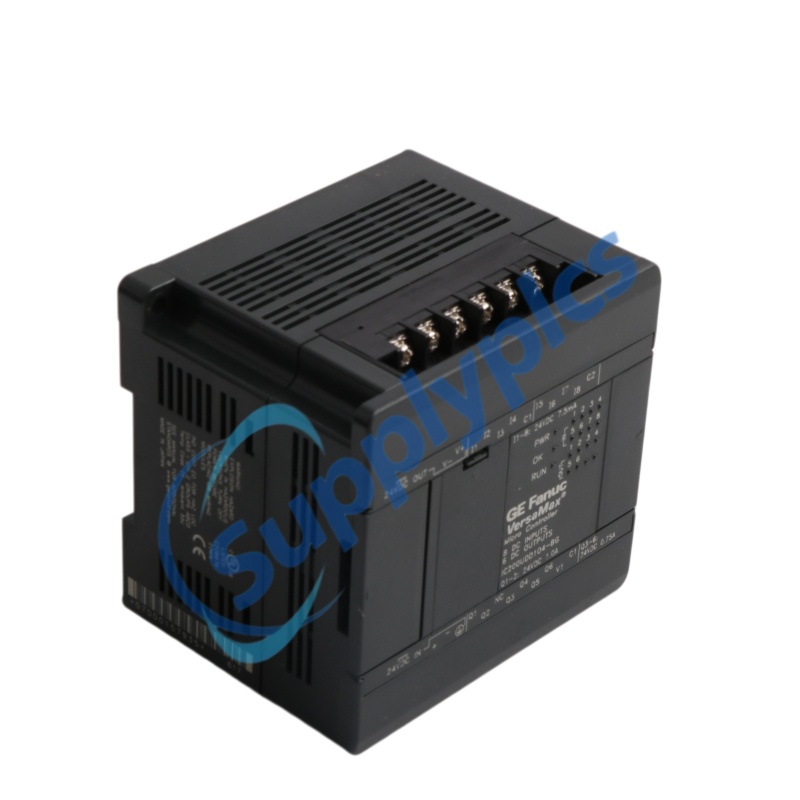

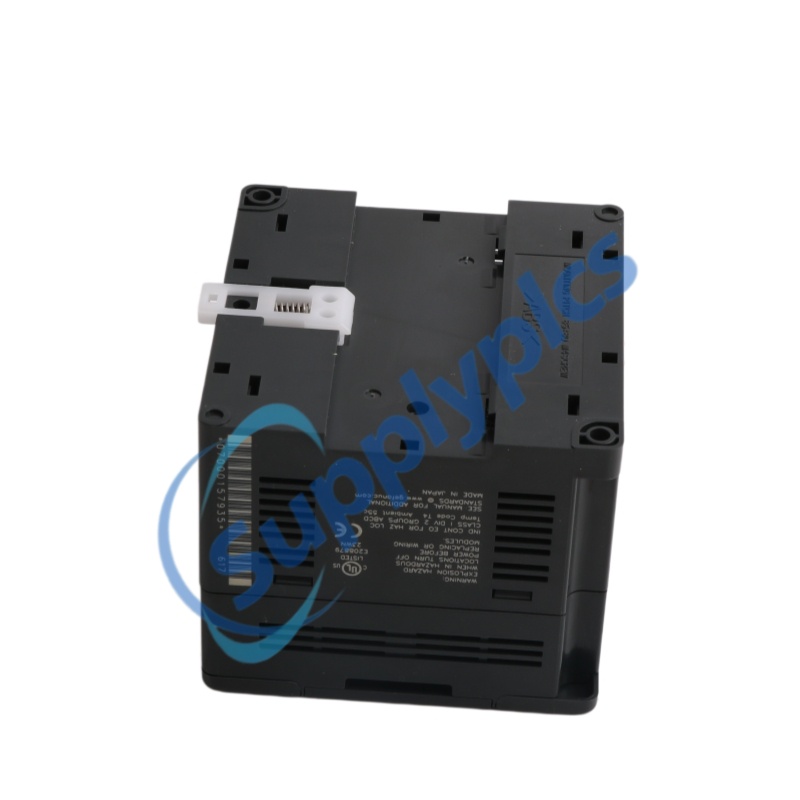

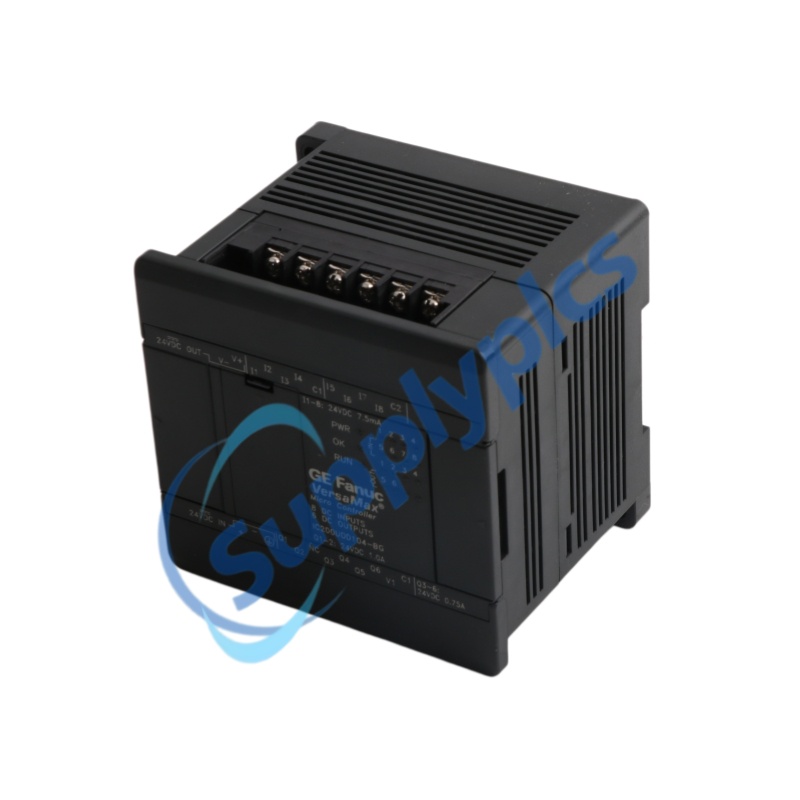

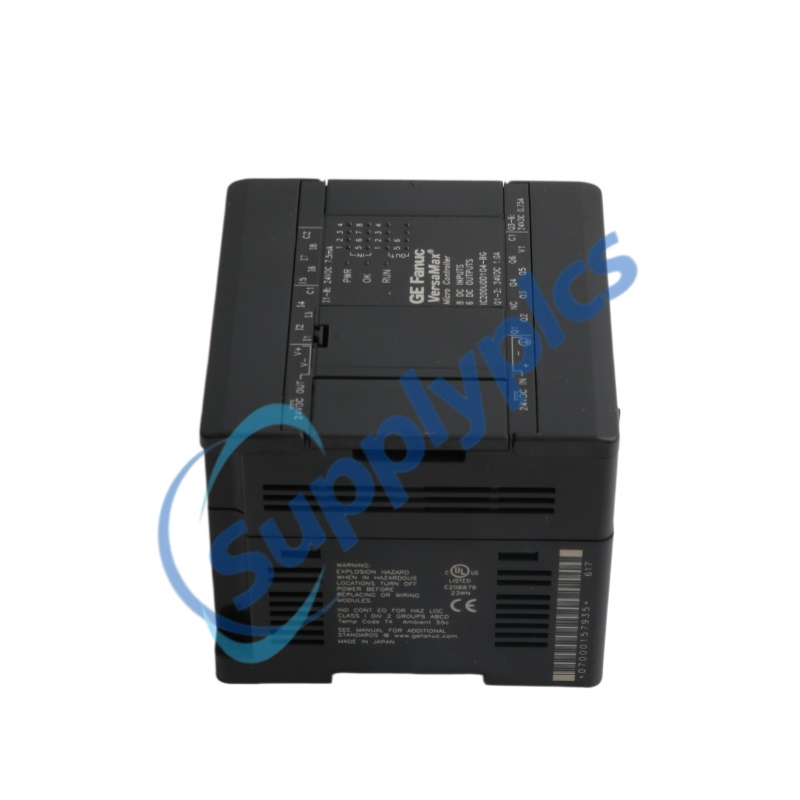

The IC200UDD104 je kompaktní mikro-PLC s 14 body z řady GE Fanuc VersaMax, navržený pro průmyslové automatizační aplikace malého a středního rozsahu. Tento IC200UDD104 modul procesoru integruje 8 diskrétních vstupů 24 VDC a 6 tranzistorových výstupů (2 výstupy s vysokým proudem 1,0 A, 4 výstupy s nízkým proudem 0,5 A) do odolného a prostorově úsporného pouzdra . Sérii IC200UDD104 podporuje až 4 rozšiřující jednotky, čímž se celkový počet I/O zvýší na 126 bodů, a disponuje čítači vysoké rychlosti, výstupy PWM a sériovou komunikací RS-232. Programovatelný prostřednictvím VersaPro nebo Proficy Machine Edition, IC200UDD104 zajišťuje spolehlivé provádění logiky pro balicí linky, dopravníkové systémy a aplikace monitorování procesů .
Škálovatelná architektura – Podporuje až 4 rozšiřující jednotky, čímž se celkový počet vstupů/výstupů zvýší z 14 na 126 bez nutnosti výměny řídicího zařízení
Vysokorychlostní zpracování – Procesor o taktu 200 MHz s dobou skenování 1,3 ms/K umožňuje rychlé provádění logiky a reálnou odezvu v reálném čase
Různorodá konfigurace vstupů/výstupů – Smíšené tranzistorové výstupy s vysokým proudem (1,0 A) a nízkým proudem (0,5 A) vyhovují různorodým požadavkům zátěže
Integrovaná komunikace – Vestavěný sériový port RS-232 s protokoly SNP/SNP X a RTU zajišťuje bezproblémovou integraci se stávajícími systémy
Kompaktní půdorys – Rozměry 95 × 90 × 76 mm umožňují umístění do kompaktních řídicích panelů při zachování plné funkčnosti PLC
Nízká spotřeba – Spotřeba 4 W snižuje náklady na energii i tepelnou zátěž v rozvaděči
14 vestavěných vstupů/výstupů – 8 vstupů 24 VDC (s kladnou i zápornou logikou) + 6 tranzistorových výstupů 12/24 VDC
Připraveno na rozšíření – Umožňuje připojení až čtyř jednotek pro rozšíření systému
Schopnost vysokorychlostního čítače – 4 čítače typu A a 1 čítač typu B s frekvencí až 10 kHz pro přesné snímání pohybu
Výstupy PWM/pulzů – 4 kanály s frekvencí až 5 kHz pro řízení rychlosti a polohy
Dvojice analogových potenciometrů – Vestavěné nastavitelné potenciometry pro úpravy přímo v provozu bez nutnosti programování
Sériová komunikace – RJ-45 port RS-232 podporující protokoly SNP, SNP X a Modbus RTU
uživatelská logická paměť o kapacitě 9 KB – Dostatečná kapacita programové paměti s 256 registry pro zpracování dat
Odímatelný terminálový pruh – Zjednodušené zapojení a přístup pro údržbu
Přepínač režimu běh/pozastavení – Ruční ovládání pro bezpečné uvedení do provozu a odstraňování poruch
Flash paměť – Neletmé uložení programu s rychlým nasazením z paměti RAM/ROM
The IC200UDD104 funguje na základě cyklického skenovacího architektury typické pro systémy PLC. Po zapnutí napájení řadič načte konfiguraci z paměti flash a inicializuje mapování vstupů/výstupů procesor spouští uživatelem definovanou logiku ve schématu kontaktních obvodů uloženou v programové paměti o kapacitě 9 tisíc slov a neustále skenuje vstupy, zpracovává logiku a aktualizuje výstupy. Vstupní obvody převádějí externí signály 24 VDC ze zařízení v terénu (senzory, tlačítka, koncové spínače) na digitální logické stavy cPU vyhodnocuje podmínky řádků a příslušně aktivuje výstupy – kanály s vysokým proudem (Q1, Q2) řídí těžší zátěž s proudem 1,0 A, zatímco kanály s nízkým proudem (Q3–Q6) zpracovávají menší zátěž s proudem 0,5 A. Čítače vysoké rychlosti a generátory PWM fungují nezávisle na cyklu skenování a komunikují přímo s hardwarovými časovači pro detekci pulsů a generování průběhů s frekvencemi až 10 kHz a 5 kHz. Komunikace prostřednictvím sériového portu RS-232 umožňuje externím zařízením číst a zapisovat data do registrů pomocí protokolů SNP nebo Modbus RTU. Integrovaný uživatelský napájecí zdroj 24 VDC (200 mA) poskytuje napájení pro senzory připojené na straně pole.
|
Položka |
Popis |
Číslo dílu / odkaz |
|
Základní jednotka |
Micro PLC IC200UDD104 (8 vstupů / 6 výstupů, 24 VDC) |
IC200UDD104 |
|
Rozšiřující jednotky |
Rozšiřující I/O moduly Micro PLC řady VersaMax (až 4 jednotky) |
Různé (řada IC200UExxx) |
|
Programovací kabel |
Sériový kabel RS-232 (RJ-45 na DB9) |
IC200CBL001 (typický) |
|
Programovací software |
Proficy Machine Edition Logic Developer |
Kompatibilní s IC200UDD104 |
|
Montážní sada pro DIN lištu |
Standardní držáky pro DIN-lištu 35 mm |
Integrované / řada IC200ACC |
|
Napájení |
externí napájecí zdroj 24 V DC (minimálně 4 W) |
|
|
Kontaktní spoje |
Odpojitelný svorkovnicový blok se záchranným krytem |
|
|
Náhradní pojistky |
Externí pojistka (doporučeno 1 A na každý výstupní kanál) |
Uživatelem dodané |
