Produktname: Prozess-I/O-8-Modul
Markenname: GE
Modellnummer: 8709-CA-08
Herkunftsland: USA
Garantie: 12 Monate
Whatsapp: +86 18159889985
E-Mail: [email protected]
Markenname: |
General Electric |
Modellnummer: |
8709-CA-08 |
Herkunftsland: |
USA |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
Lieferzeit bei Lagerbestand |
Zahlungsbedingungen: |
T/T |
|
Verkaufsleiter: |
Stella |
|
E-Mail senden: |
|
|
Kontakt über WhatsApp: |

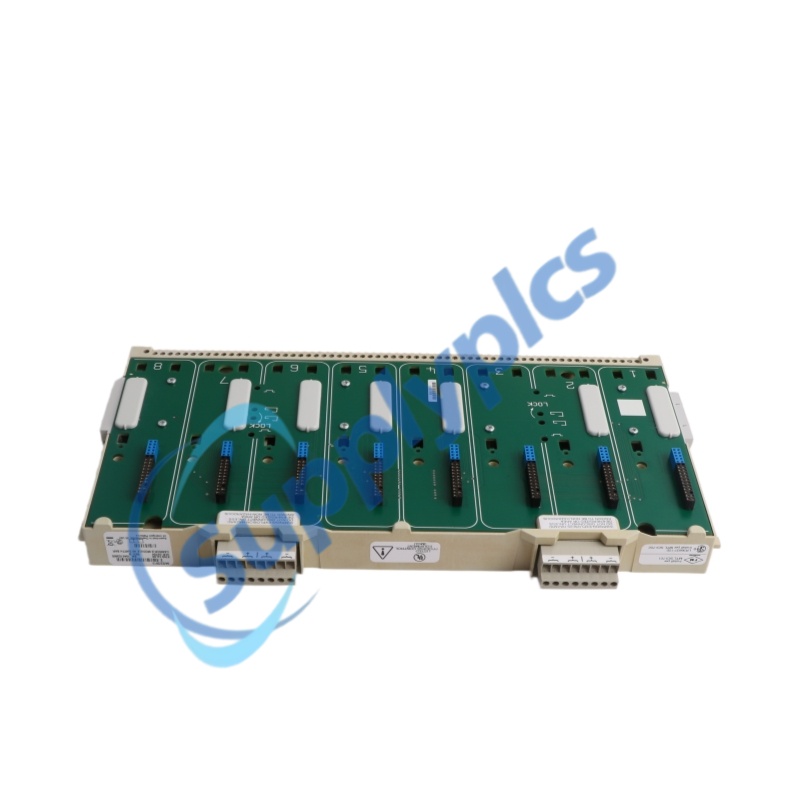

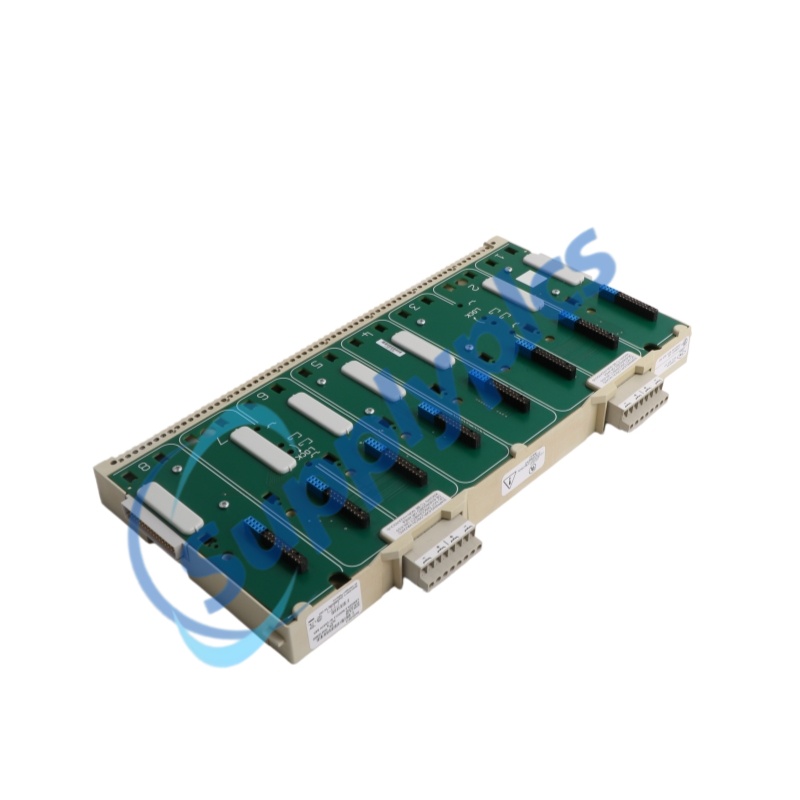

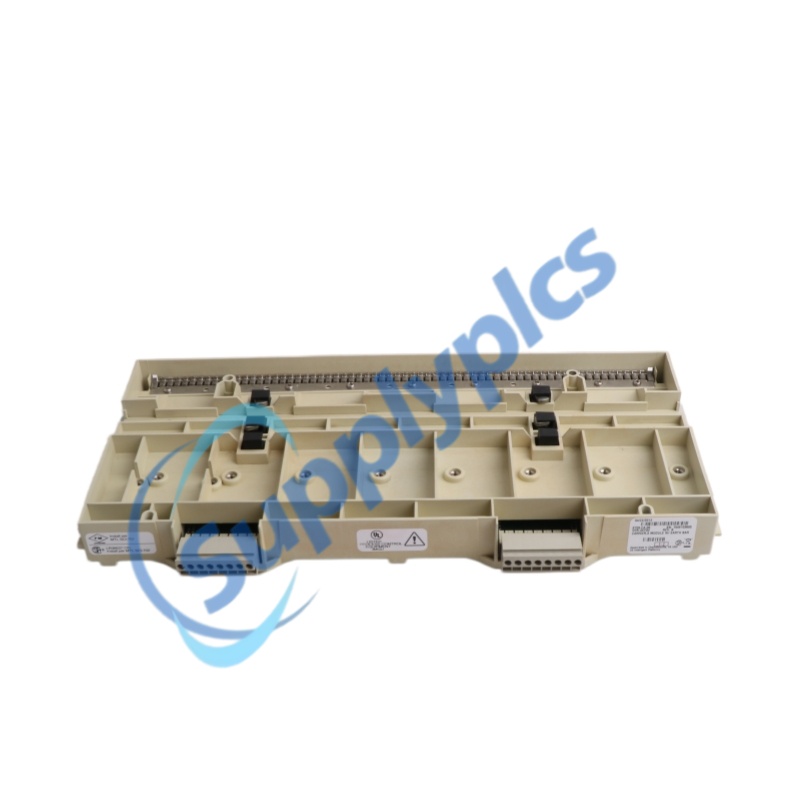

Die 8709-CA-08 ist ein 8-Modul-I/O-Träger, der für das Remote-I/O-System PAC8000 von Emerson entwickelt wurde und als physische und elektrische Grundlage für modulare Steuerungsarchitekturen dient. Dieser 8709-CA-08 träger unterstützt erweiterte 64-Slot-Adressierung und ermöglicht damit komplexe I/O-Konfigurationen innerhalb eines einzigen Knotens . Er nimmt bis zu acht PAC8000-I/O-Module und Feldanschlüsse auf , verteilt Gleichstromversorgung und überträgt Steuersignale sowie Daten über den Railbus . Der 8709-CA-08 verfügt über eine isolierte Erdungsleiste für Kabelabschirmung sowie optionale gebündelte Feldstromversorgung und ist für explosionsgefährdete Bereiche der Klasse 1, Division 2 sowie Zone 2 zugelassen .
Skalierbare Systemarchitektur – Die erweiterte 64-Slot-Adressierung eliminiert die Notwendigkeit zusätzlicher Steuerungshardware beim Ausbau der I/O-Kapazität
Geringere Installationskosten – Feldanschlüsse rasten direkt in den Träger ein, wodurch separate Anschlussklemmen entfallen und Punkt-zu-Punkt-Verbindungen reduziert werden
Verbesserte Signalintegrität – Die isolierte Erdungsleiste mindert elektromagnetische Störungen (EMI) und verhindert Massepotenzialdifferenzen in störanfälligen industriellen Umgebungen
Für explosionsgefährdete Bereiche geeignet – Zertifizierung nach Klasse 1, Division 2 / Zone 2 ermöglicht den direkten Einsatz ohne teure explosionsgeschützte Gehäuse
Vereinfachter Schaltschrankaufbau – Zentrale, über Sammelschiene versorgte Feldstromverteilung optimiert die Platznutzung im Schaltfeld und reduziert die Verdrahtungskomplexität
64-Slot-Erweiterte Adressierung – Unterstützt Moduladressen von 1 bis 64 für flexible Systemerweiterung
8-Modul-Kapazität – Nimmt bis zu acht PAC8000-I/O-Module und Feldanschlüsse auf
Railbus-Architektur – Überträgt Adresse, Daten, Steuersignale und Gleichspannung über den internen Bus
Isolierte Erdungsleiste – Spezielle Anschlussleiste für Kabelabschirmungen zur Steuerung von elektromagnetischen Störungen (EMI) und Erdungsschleifen
Bussed Field Power (BFP) – Zwei 8-polige Steckverbinder verteilen optional Feldstrom an E/A-Module
Werkzeuglose Montage der Feldanschlüsse – Feldanschlüsse rasten direkt ohne zusätzliche Anschlussklemmen auf der Trägerleiste ein
Mehrere Befestigungsoptionen – Unterstützt Montage an Flachbildschirmgehäusen, Top-Hat-DIN-Schiene und G-förmiger DIN-Schiene
Kaskadenverbindbarkeit – Mehrpolige Steckverbinder an linkem und rechtem Rand ermöglichen das endgültige Verbinden der Träger
Die 8709-CA-08 ist für den Betrieb in explosionsgefährdeten Bereichen der Klasse 1, Division 2, Gruppen A, B, C, D sowie in Zone 2, IIC, T6 zertifiziert . Es erfüllt die Anforderungen von Factory Mutual (FM) Klasse Nr. 3611, CSA-Norm C22.2 Nr. 213 sowie ATEX-Kategorie 3 (Zone 2) nach EN 50021:1999 mit dem Schutzarttyp „n“ der Träger arbeitet innerhalb eines Temperaturbereichs von -40 °C bis +70 °C und kann bei Temperaturen von -40 °C bis +85 °C gelagert werden , und verträgt eine relative Luftfeuchtigkeit von 5 % bis 95 % ohne Kondensation besteht aus robustem, modifiziertem Polyphenyloxid mit einer Leiterplatte aus Epoxidharz und gewebtem Glaslaminat , die 8709-CA-08 ist für raue industrielle Umgebungen ausgelegt.
F1: Was ist der Unterschied zwischen dem 8709-CA-08 und Standard-Trägern mit 32 Steckplätzen?
Die 8709-CA-08 unterstützt erweiterte Adressierung mit bis zu 64 Steckplätzen, während Standard-Träger auf 32 Steckplätze beschränkt sind . Der 8709-CA-08 ist erforderlich für Systeme mit Controllern oder EBIMs, die mit bis zu 64 I/O-Modulen kommunizieren diese beiden Trägertypen dürfen nicht innerhalb desselben Systems gemischt werden .
F2: Wie viele I/O-Module kann der 8709-CA-08 unterstützen?
Die 8709-CA-08 unterstützt bis zu acht I/O-Module. Jedes Modul benötigt ein zugehöriges Feldanschlussmodul, das direkt auf den Träger aufgesteckt wird .
Q3: Welchen Zweck erfüllt die Erdungsleiste am 8709-CA-08?
Die isolierte Erdungsleiste dient zum Anschluss von Kabelschirmen und -abschirmungen . Sie verringert elektromagnetische Störungen (EMI) und verhindert Erdungsschleifen, wodurch die Signalintegrität für empfindliche Prozesssteuerungs- und Sicherheitssignale gewährleistet wird .
Q4: Was ist Bussed Field Power (BFP) und wie funktioniert es am 8709-CA-08?
Bussed Field Power verteilt Strom an I/O-Module, die ihn für ihre Feldkreise benötigen . Der 8709-CA-08 stellt zwei 8-polige Steckverbinder an der oberen Rückseite zum Anschluss von Feldstromversorgungen bereit . Diese zentralisierte Stromverteilung vereinfacht die Verdrahtung und reduziert Punkt-zu-Punkt-Verbindungen .
Q5: Kann der 8709-CA-08 in explosionsgefährdeten Bereichen eingesetzt werden?
Ja. Die 8709-CA-08 ist für explosionsgefährdete Bereiche der Klasse 1, Division 2, Gruppen A–D sowie für Zone 2, IIC, T6 zertifiziert . Er erfüllt die FM-, CSA- und ATEX-Kategorie-3-Normen .
