GE Speedtronic Mark V Antriebssteuerplatine DS215SDCCG1A Auf Lager

GE Speedtronic Mark V Antriebssteuerplatine DS215SDCCG1A Auf Lager

Produktname: Antriebssteuerplatine

Markenname: GE

Modellnummer: DS215SDCCG1A

Herkunftsland: USA

Garantie: 12 Monate

Whatsapp: +86 18159889985

E-Mail: [email protected]

Überblick
Kontakt für Angebot
Spezifikationen
Beschreibung
Anwendungen
Eigenschaften
Funktionen
Häufig gestellte Fragen
Empfohlene Produkte

Überblick

Markenname:	General Electric
Modellnummer:	DS215SDCCG1A
Herkunftsland:	USA
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	Lieferzeit bei Lagerbestand
Zahlungsbedingungen:	T/T

Kontakt für Angebot

Verkaufsleiter:	Stella
E-Mail senden:	[email protected]
Kontakt über WhatsApp:	+86 18159889985

Spezifikationen

Parameter	Wert / Beschreibung
Hersteller	General Electric (GE)
Modellnummer	DS215SDCCG1A
Produkttyp	Antriebssteuerkarte (SDCC)
Serie	GE Mark V Speedtronic / AC2000 / DC2000 / EX2000
Anleitung zur Verwendung	GEI-100029
Abmessungen	27,8 × 21,2 × 2,8 cm (10,9 × 8,3 × 1,1 Zoll)
Gewicht	Ca. 0,54 kg (1,19 lb)
Mikroprozessoren	Drei 16-Bit-Prozessoren: DCP (80C186), MCP (80C196), CMP (TMS320C25 DSP)
Erinnerung	Dual-Port-RAM (DPR) für gleichzeitigen Mehrprozessorzugriff
Integrierter Software-Speicher	Vier EPROMs (U11, U12, U22, U23) + ein EEPROM (U9)
Diagnosehinweise	10 LEDs zur Anzeige von Fehlercodes (BCD oder binär)
Leiterplattenbeschichtung	Standardbeschichtung
Funktionelle Überarbeitung 1	Ein
Herkunftsland	Vereinigte Staaten von Amerika (USA)
Vereinbarkeit	AC2000-, DC2000- und EX2000-Antriebe; Steuerungssysteme Mark V und VI

Beschreibung

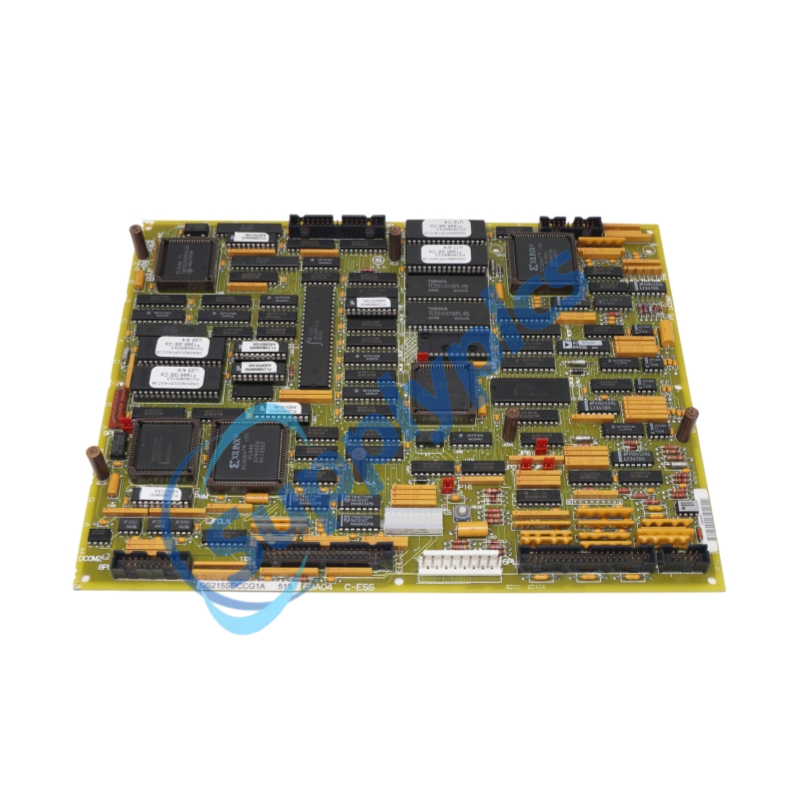

Die GE DS215SDCCG1A ist eine Antriebssteuerkarte (SDCC) der Mark-V-Speedtronic-Serie . Der DS215SDCCG1A dient als Hauptsteuergerät für die Antriebssysteme AC2000, DC2000 und EX2000 und enthält drei 16-Bit-Mikroprozessoren – den Antriebssteuerprozessor (DCP), den Motorsteuerprozessor (MCP) und den Co-Motorprozessor (CMP) –, die über Dual-Port-RAM miteinander verbunden sind . Der DS215SDCCG1A enthält Onboard-Software, die in EPROM- und EEPROM-Chips gespeichert ist, sowie eine Reihe von zehn Diagnose-LEDs zur Anzeige von Fehlercodes misst 27,8 × 21,2 × 2,8 cm und wiegt 0,54 kg; das DS215SDCCG1A ist für zuverlässige Leistung in anspruchsvollen industriellen Umgebungen konzipiert .

Anwendungen

GE Mark V Speedtronic-Gas-, Dampf- und Windturbinensteuerungssysteme
Industrielle Antriebssysteme der Serien AC2000, DC2000 und EX2000
Stromerzeugung und schwere industrielle Motorsteuerung
Erregersteuerungsanwendungen
Kompressor- und Pumpenantriebssysteme

Eigenschaften

Dreiprozessorarchitektur : 80C186, 80C196 und TMS320C25 DSP für verteilte Steuerung
Dual-Port-RAM : Ermöglicht den gleichzeitigen Zugriff mehrerer Prozessoren
Integrierter Software-Speicher : Vier EPROMs sowie ein EEPROM für Konfiguration und Feldanpassungen
10 Diagnose-LEDs : Zeigt Fehlercodes im BCD- oder Binärformat an
Modulararchitektur : Ermöglicht einfache Upgrades und Wartung
Erweiterte Signalverarbeitung : Für präzise Motor- und Antriebssteuerung
Robustes Design : Zuverlässige Leistung in rauen industriellen Umgebungen
Erweiterte Diagnose effiziente Fehlerbehebung und Wartung

Funktionen

Dient als primäre Steuerschaltung für Antriebs- und Erregeranwendungen
Führt äußere Regelkreise (Drehzahl, Position) über den Drive Control Processor aus
Führt innere Motorregelkreise (Stromregelung, Phasensteuerung) über den Motor Control Processor aus
Verarbeitet rechenintensive Motorregelalgorithmen über den Co-Motor-Prozessor (DSP)
Verarbeitet digitale und analoge Ein-/Ausgänge, Kundeneingaben sowie systemübergreifende Funktionen
Kommuniziert über mehrere Schnittstellenanschlüsse (1PL, 3PL, 6PL) mit anderen Boards

Häufig gestellte Fragen

F1: Was ist die DS215SDCCG1A?
A1: Die DS215SDCCG1A ist eine Antriebssteuerkarte (SDCC), die als Hauptsteuerung für GE Mark V-Antriebssysteme dient .

F2: Welche Prozessoren sind auf der DS215SDCCG1A verbaut?
A2: Die Die DS215SDCCG1A enthält drei Prozessoren: einen 80C186 (DCP), einen 80C196 (MCP) und einen TMS320C25 DSP (CMP).

F3: Enthält die DS215SDCCG1A Onboard-Software?
A3: Ja, das DS215SDCCG1A enthält vier EPROMs mit werkseitigen Konfigurationsdaten und ein EEPROM für feldseitig anpassbare Parameter .

F4: Welche Antriebssysteme verwenden die DS215SDCCG1A?
A4: Die DS215SDCCG1A wird in AC2000-, DC2000- und EX2000-Serie-Antriebsanwendungen verwendet .

F5: Wie werden Fehler auf der DS215SDCCG1A angezeigt?
A5: Die DS215SDCCG1A verwendet 10 Diagnose-LEDs, die Fehlercodes entweder im BCD- oder Binärformat anzeigen .
