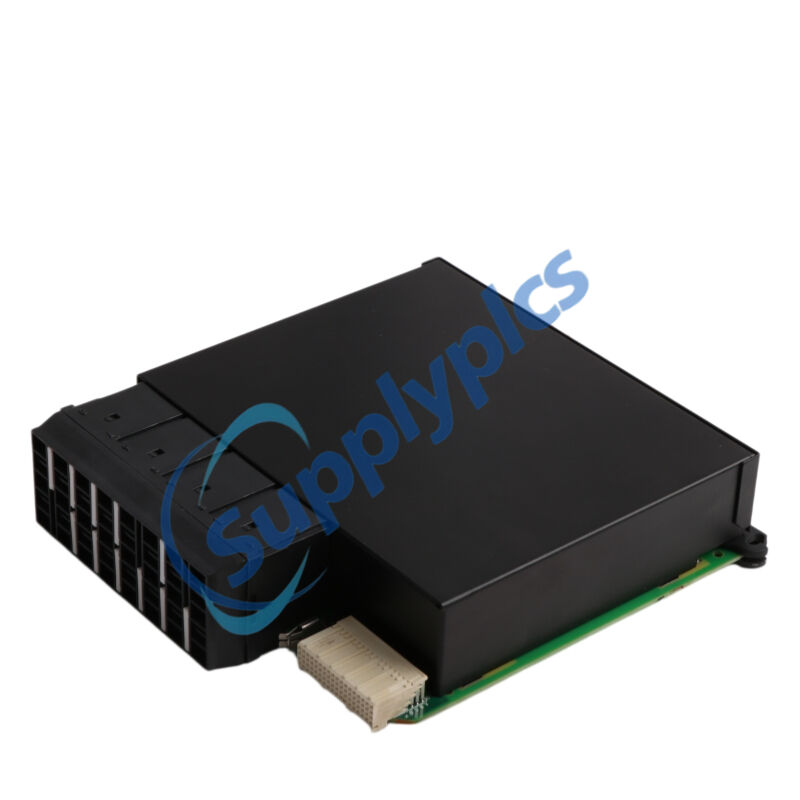

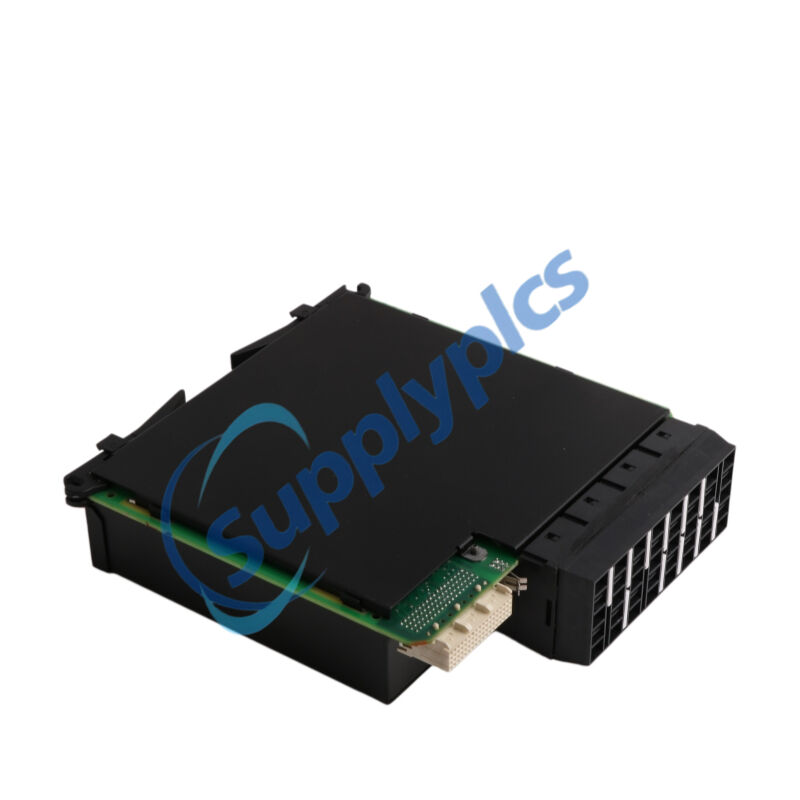

GE UR-Serie Universalrelais Digitales Ein-/Ausgabemodul UR6UH Auf Lager

Die UR6DH ist ein digitales I/O-Erweiterungsmodul mit hoher Packungsdichte, das speziell für die Universal-Relais-(UR)-Plattformen von GE Multilin entwickelt wurde. Das UR6DH erweitert jedes kompatible UR-Gehäuse um 16 Wechselschaltrelais-Ausgänge der Form C und 16 digitale Eingänge, wodurch die Feldvernetzung für Verriegelung, Statusüberwachung und Stellgliedsteuerung erweitert wird. Das UR6DH verarbeitet Hochgeschwindigkeitssignalerfassung und deterministisches Ausgangsschalten direkt über die Relais-Rückwand, wobei keine externe Spannungsversorgung oder -aufbereitung erforderlich ist. Alle 16 Eingänge und 16 Ausgänge des UR6DH sind galvanisch von den internen Logikschaltungen getrennt, was einen zuverlässigen Betrieb in elektrisch gestörten Umgebungen gewährleistet. Für raue Umspannwerk- und Industrieumgebungen konzipiert, unterstützt das UR6DH einen breiten Temperaturbereich von –40 °C bis +70 °C sowie den Hot-Swap-Einbau, sodass Wartungsarbeiten vor Ort ohne Unterbrechung des Systembetriebs durchgeführt werden können.

Transformator-Differenzschutz und eingeschränkter Erdfehlerschutz (Eingangserfassung + Erweiterung der Auslösesignalausgänge)

Erweiterung der Ein-/Ausgänge für Speisernetz- und Motor-Schutzrelais (z. B. Ansteuerung von Schützspulen, Rückmeldungsmonitoring)

Verteilung von Leistungsschalter-Auslöse- und Schließbefehlen von UR-Schutzrelais an Feldgeräte

Anzeigetafel und Fernalarmierung für die Umspannwerksautomatisierung

Umspannwerksautomatisierungssysteme, die digitale Ein-/Ausgänge gemäß IEC 61850 erfordern

Motorsteuerungszentralen (MCCs) – Ausgabe von Start/Stopp-Befehlen sowie Überwachung der Statusrückmeldung

Erweiterung der Steuerungslogik für Stromerzeugung und Schaltanlagen (Versorgungsunternehmen und Industrieanlagen)

Nachrüstung und Modernisierung veralteter Schutzeinrichtungen mit Relais der GE UR-Serie

Anlagen für erneuerbare Energien (Solar/Wind) – Schützsteuerung sowie Fehlermeldung über die UR-Familie

Industrielle Prozessautomatisierung (Pumpen, Förderbänder, Kompressoren)

Erweiterung der Steuerungspanel für Wasser-/Abwasseraufbereitungsanlagen

• insgesamt 32 diskrete Ein-/Ausgangskanäle (16 Eingänge + 16 Ausgänge): Hohe Kanaldichte pro UR-Chassis-Slot – erweitert die Feldvernetzung für Verriegelung, Statusüberwachung und Anzeige erheblich, ohne zusätzliche Rack-Slots zu belegen.

• 16 unabhängige Form-C-Umschalt-Ausgänge: Jedes SPDT-Relais bietet sowohl einen normalerweise geöffneten als auch einen normalerweise geschlossenen Kontakt, wodurch eine flexible Verdrahtung von Auslösekreisen, Schützspulen, Ventilaktoren und Alarmmeldern direkt über das Relais ohne externe Zwischenschaltung möglich ist.

• 16 digitale Eingänge: Akzeptiert Signale von trockenen Kontaktschließungen von Hilfskontakten, Wahlschaltern, Drucktastern, Endschaltern und Schutzeinrichtungen – vollständig konfigurierbar als Sinking- oder Sourcing-Eingang über externe Verdrahtung.

• Hot-Swap-fähiges Design: Einsetzen oder Entfernen des UR6DH während das UR-Relais weiterhin mit Strom versorgt und betriebsbereit bleibt – für Wartung, Aufrüstung oder Fehlersuche ist kein Systemherunterfahren erforderlich.

• Elektrisch isolierte Kanäle: isolation ≥ 2.500 V DC zwischen den Ein-/Ausgangskreisen und der Relaistückplatte sowie zwischen einzelnen Ein-/Ausgangskanälen – verhindert Massepotenzialdifferenzen, Überspannungsspitzen und geleitete elektromagnetische Störungen, die in Hochspannungs-Umspannwerken häufig die Feldverdrahtung beeinträchtigen.

• Hochgeschwindigkeits-Ein-/Ausgabe-Verarbeitung: Bietet eine I/O-Aktualisierungsrate von bis zu 100 kHz mit einer Eingangsreaktionszeit im Mikrosekundenbereich – schnell genug für die Auslösung bei Leistungsschalterausfall, Hochgeschwindigkeitsverriegelung und zeitgestempelte Ereigniserfassung ohne messbare Latenz.

• LED-Statusanzeige pro Kanal: Jeder Eingangs- und Ausgangskanal verfügt über eine dedizierte LED, die leuchtet, sobald das Signal aktiv ist – eine sofortige visuelle Bestätigung an der Frontplatte eliminiert Unsicherheiten während der Inbetriebnahme und Fehlersuche vor Ort.

• FlexLogic-kompatible Ausgangszuordnung: Die Ausgangszustände sind vollständig über die GE EnerVista UR-Software programmierbar – jedes interne Schutzelement (50/51, 27/59, 81, 87T usw.) kann direkt jeden Form-C-Ausgang ohne externe Logikverdrahtung steuern.

• Unterstützung für IEC 61850-9-2LE-Sampled Values (erweiterte Variante UR6DH): In erweiterten Konfigurationen kann die UR6DH direkt abgetastete Spannungs-/Stromdaten von Merging Units über Ethernet empfangen und ermöglicht damit Prozessbus-Architekturen, die die konventionelle Verdrahtung von Strom- und Spannungswandlern (CT/VT) entfallen lassen.

• präzisionsmessung der Klasse 0,2 % (erweiterte Variante): Bestimmte UR6DH-Varianten umfassen hochgenaue Spannungs-/Strommessung (256 Abtastwerte pro Zyklus) mit Analyse der Gesamtoberwellenverzerrung – geeignet für abrechnungsfähige Überwachungsanwendungen.

• Doppelte redundante Ethernet- und Glasfaserschnittstellen (erweiterte Variante): Erweiterung auf zwei unabhängige 10/100/1000-Mbps-Ethernet-Schnittstellen mit Glasfaseraufschaltungen – unterstützt PRP (Parallel Redundancy Protocol) und HSR für Netzwerk-Ausfallsicherheit ohne Umschaltzeit.

• Integrierter Cyberschutz (erweiterte Variante): Rollenbasierte Zugriffskontrolle (RBAC), TLS-1.3-Verschlüsselung, sicherer Start (Secure Boot) und Syslog-Ereignisprotokollierung – konform mit den NERC-CIP-Standards zum Schutz kritischer Infrastrukturen.

Erweitert die Feld-I/O-Kapazität des Host-UR-Relais durch Hinzufügen von 16 digitalen Eingängen und 16 Relaisausgängen mit Wechslerkontakt (Form C) zur Chassis-Hinterplatte – alle 32 Kanäle sind vollständig adressierbar und über die EnerVista-UR-Software konfigurierbar.

Führt FlexLogic-generierte Fahr- und Steuerbefehle als physische Kontaktschlüsse aus: Sobald die Relaislogik feststellt, dass eine Schutzbedingung erfüllt ist, wird UR6DH sofort der vorgesehene Form-C-Ausgangskanal angesteuert (Energiezufuhr oder -unterbrechung), um das externe Gerät zu betreiben.

Überwacht und digitalisiert Feldkontaktzustände (z. B. Hilfskontakte von Leistungsschaltern, Stellungsgeber, Taster) mit deterministischen Abtastraten – der erfasste digitale Status steht der UR-CPU für die Verwendung in der Schutzlogik, bei Ereignisaufzeichnung und SCADA-Berichterstattung zur Verfügung.

Trennt die externe Feldverkabelung elektrisch von den internen Niederspannungslogikschaltungen des Relais mittels optischer Isolierung und galvanischer Trennbarrieren – verhindert, dass Potentialdifferenzen und Überspannungsspitzen empfindliche Verarbeitungselektronik beschädigen.

Meldet Diagnosezustände (Unterbrechung, Kurzschluss am Kontakt, blockierter Relaiskontakt) über die Rückwandplatine an die UR-CPU zurück – jeder erkannte Fehler löst einen Signalalarm aus und wird im Ereignisprotokoll des Relais gespeichert.

Bietet deterministische Aktivierung der Ausgänge mit Mikrosekunden-Reaktionszeit bei Auslösung durch Hochgeschwindigkeitsschutzelemente (z. B. sofortige Überstromauslösung) – gewährleistet eine rechtzeitige Fehlerbeseitigung ohne Verarbeitungsverzögerung.

Speichert Konfigurationsdaten (Eingangs-/Ausgangszuweisungen, Ausgangsstandardzustände, Kanalzuordnung) im nichtflüchtigen Speicher – die Einstellungen bleiben auch nach Stromausfällen erhalten und werden auch dann beibehalten, wenn das Modul entfernt und erneut eingebaut wird.

Unterstützt den Austausch unter Betrieb (Hot-Swap): Wenn ein UR6DH entfernt wird, erkennt die UR-CPU dessen Fehlen und setzt den normalen Betrieb aller anderen Chassis-Module fort; beim erneuten Einbau lädt die CPU die gespeicherte Konfiguration neu und nimmt das Ein-/Ausgabescanning ohne Systemneustart wieder auf.

Ermöglicht externen SCADA-Systemen das Auslesen von Eingangszuständen und das Zwangssetzen von Ausgangszuständen über standardisierte industrielle Protokolle (IEC 61850, Modbus TCP/RTU, DNP3) – das UR6DH verbindet die Feld-Ein-/Ausgänge mit dem Kommunikationsstack des Relais.

Bei fortgeschrittenen UR6DH-Varianten: verarbeitet direkt abgetastete Werteströme von Zusammenführungseinheiten (IEC 61850‑9‑2LE) zur Spannungs- und Stromüberwachung mit 256 Abtastwerten pro Periode, einer Genauigkeitsklasse von 0,2 % und THD-Analyse.

F1: Wofür wird das UR6DH in einem UR-Serien-Relais-System eingesetzt?
Antwort 1: Die UR6DH ist ein digitales E/A-Erweiterungsmodul, das 16 digitale Eingänge und 16 Relaisausgänge mit Wechslerkontakt (Form‑C) zu den GE Multilin Universal Relay (UR)-Plattformen hinzufügt und so die Feldvernetzung für Verriegelungen, Aktuatorsteuerung und Statusüberwachung erhöht.

F2: Wie viele E/A-Kanäle bietet das UR6DH?
A2: Die UR6DH bietet insgesamt 32 diskrete E/A-Kanäle – 16 digitale Eingänge (trockener Kontakt) und 16 Relaisausgänge mit Wechslerkontakt (Form‑C, SPDT).

F3: Welche Strombelastbarkeit weisen die Ausgangskontakte des UR6DH auf?
A3: Jeder Ausgangskontakt des UR6DH ist für 2 A Dauerstrom bei 250 V AC oder 30 V DC ausgelegt – geeignet zum direkten Ansteuern von Schützspulen, Magnetventilen, Signalgebern und Zwischenrelais.

F4: Ist das UR6DH hot-swap-fähig?
A4: Ja, der UR6DH unterstützt die Hot-Swap-Installation. Es kann eingesetzt oder entfernt werden, während das UR-Relaischassis weiterhin mit Strom versorgt bleibt, wodurch eine Wartung vor Ort ohne Unterbrechung des Systems möglich ist.

F5: Welche Software wird zur Konfiguration des UR6DH verwendet?
Antwort 5: Der UR6DH wird mithilfe der EnerVista-UR-Setup-Software von GE konfiguriert und überwacht, die grafische E/A-Zuordnung, FlexLogic-Programmierung, Echtzeit-Statusanzeige und Diagnosezugriff über eine einzige Benutzeroberfläche bereitstellt.
