Sensor de velocidad pasivo de reluctancia variable AI-Tek Instruments serie 70085 modelo 70085-1010-412

Sensor de velocidad pasivo de reluctancia variable AI-Tek Instruments serie 70085 modelo 70085-1010-412

70085-1010-412

Sensor pasivo de velocidad por reluctancia variable AI-Tek Instruments, serie 70085

VR pasivo longitud de rosca de 6,000 pulgadas cable de 10 pies

Nota de selección: Confirme el número de pieza completo, la interfaz instalada y los requisitos de aprobación antes de emitir una cotización.

Consulta por correo electrónico Whatsapp

Correo electrónico: [email protected]
WhatsApp: +86 18159889985

Resumen
Características
Funciones
Especificaciones
Instalación y cableado
Teoría de funcionamiento
Resumen de datos técnicos
Preguntas frecuentes
Modelos
Productos recomendados

Descripción

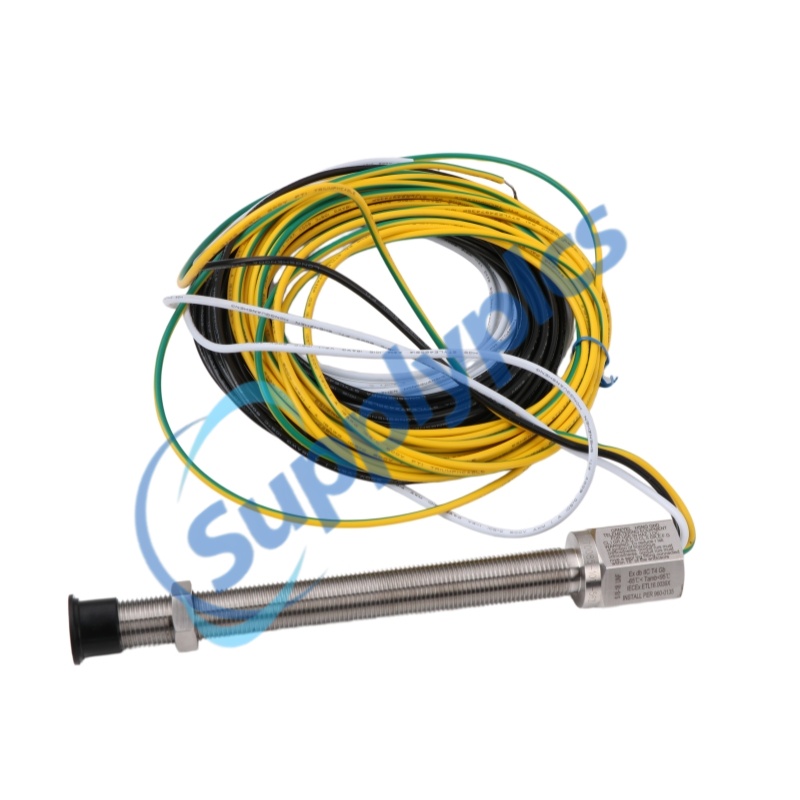

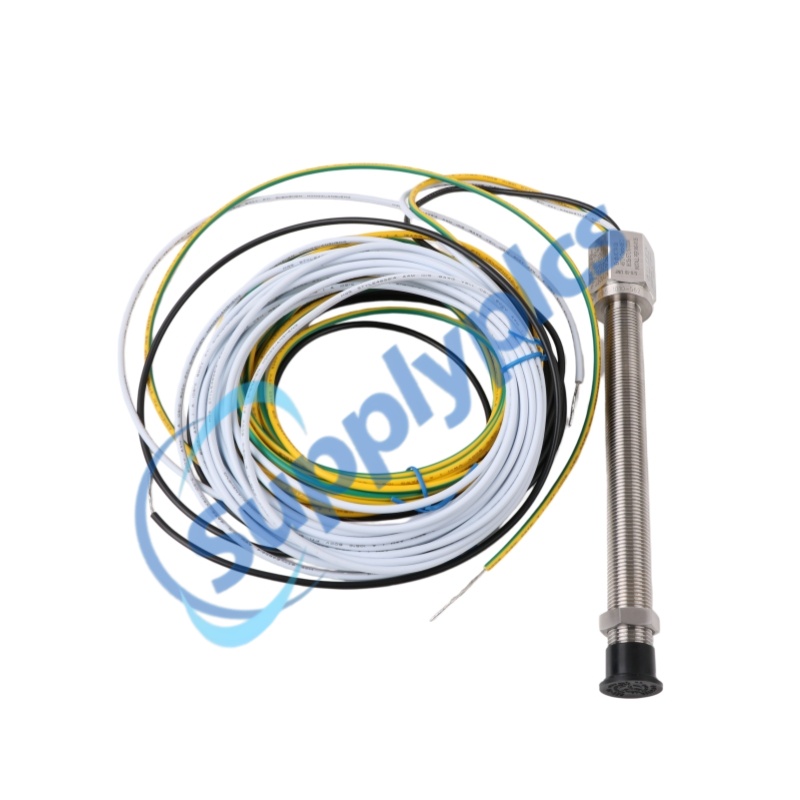

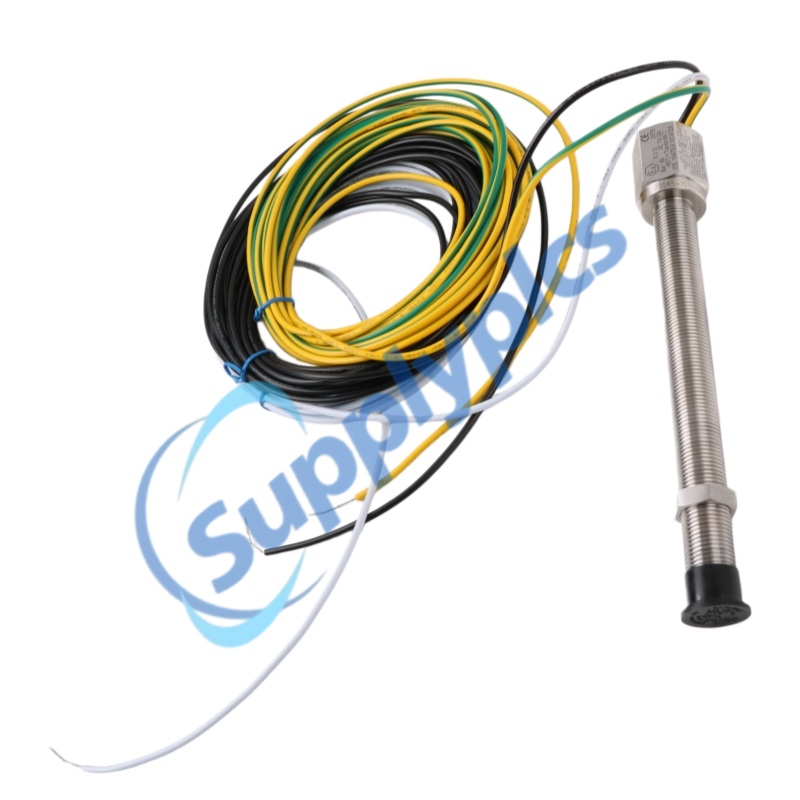

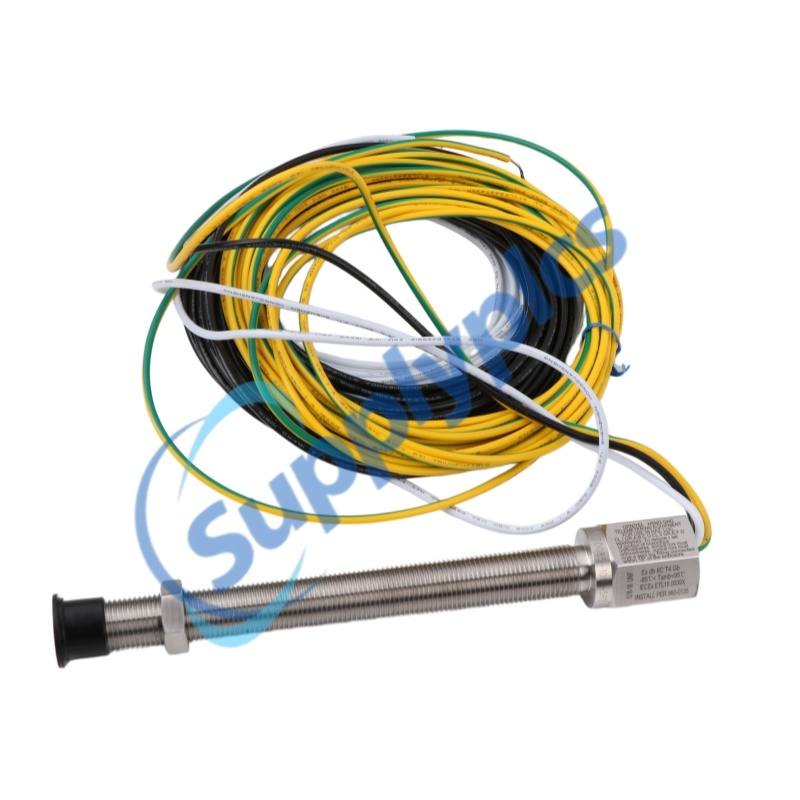

AI-Tek Instruments 70085-1010-412 es un sensor de velocidad pasivo de reluctancia variable de la serie 70085. No posee partes móviles y genera su propia señal de salida a partir de los cambios en la reluctancia magnética provocados por un objetivo ferroso que pasa frente a él. El catálogo oficial indica una longitud de rosca de 6,000 pulgadas y un cable de 10 pies para esta configuración apta para ubicaciones peligrosas.

Aplicaciones

Medición de la velocidad de rotación mediante un engranaje ferroso o un objetivo dentado.
Circuitos industriales de control y protección.
Entornos de maquinaria sometida a altos niveles de choque y vibración.
Instalaciones de detección de velocidad que requieren un sensor pasivo autónomo y certificaciones verificadas para zonas peligrosas.

Características

Características

TECNOLOGÍA	Reluctancia variable magnética pasiva.
Partes en Movimiento	Ninguno.
Funcionamiento autónomo	No se requiere fuente de alimentación externa para el sensor.
Longitud del Rosca	6,000 pulg. (152,40 mm).
Longitud del cable	10 pies (3,05 m).
Polaridad	Cable blanco, polo positivo.
Masa de la carcasa	Verde/amarillo con trazador.

Funciones

Funciones

A medida que un diente ferroso del engranaje se acerca y se aleja de la pieza polar magnética, la reluctancia magnética cambia y se induce un voltaje alterno en la bobina. El nivel de salida depende de la velocidad del objetivo, la distancia entre el sensor y el objetivo (air gap) y la geometría del objetivo. Por lo tanto, el sensor debe seleccionarse según el engranaje previsto y la velocidad de operación.

Especificaciones

Especificaciones

Salida estándar	54 V pico a pico bajo la condición de referencia del catálogo.
Salida garantizada en punto fijo	13,4 V pico a pico.
Resistencia eléctrica DC	240 ohmios como máximo.
Inductancia típica	30 mH como valor de referencia.
Temperatura de funcionamiento	-65 a +100 grados C.
Longitud del cable	10 pies (3,05 m).
PESO NETO	14 onzas como máximo.
Objetivo de referencia	Rendimiento basado en un engranaje de 8 DP.
Longitud del Rosca	6,000 pulg. (152,40 mm).

Instalación y cableado

Instalación y cableado

Verifique el tipo exacto de rosca de montaje y la profundidad de roscado antes de la instalación.
Seleccione el entrehierro mediante la calculadora de salida AI-Tek y la geometría del objetivo prevista.
Confirme que la referencia de 8 DP no sustituye un cálculo de salida específico para la aplicación.
Observe la polaridad de salida con el conductor blanco positivo.
Conecte la conexión a tierra de la carcasa utilizando el conductor verde/amarillo, tal como se documenta.
Confirme la disposición del cableado, los requisitos para áreas peligrosas y los límites ambientales.
Verifique íntegramente la placa identificativa 70085-1010-412 antes de emitir la cotización.

Teoría de funcionamiento

Teoría de funcionamiento

Un sensor pasivo de reluctancia variable contiene un circuito magnético permanente y una bobina. El paso de dientes ferrosos varía la reluctancia magnética e induce un voltaje alterno. La frecuencia de la señal sigue la frecuencia de paso de los dientes, mientras que la amplitud varía con la velocidad superficial, el entrehierro y la geometría del objetivo.

Resumen de datos técnicos

Resumen de datos técnicos

Serie	Sensores pasivos de velocidad AI-Tek 70085.
Clasificación para ubicaciones peligrosas	Listados UL y CSA para Clase I, División 1, Grupos A-D y Clase II, División 1, Grupos E-G; código de temperatura T3C.
Clasificación ATEX	Grupo II, Categoría 3G, Zona 2.
Dependencia de la salida	Utilice la calculadora AI-Tek para confirmar la salida esperada para la aplicación.
Condición	El estado (nuevo, usado o reacondicionado) está sujeto a verificación.
Fotografías actuales	Disponible bajo solicitud.
Existencias y envío	Confirmar antes de la cotización.
Pruebas y garantía	Disponible bajo solicitud y sujeto a verificación.
