Nombre del producto: Placa de terminales de relé
Nombre de la marca: El sector de la energía
Número de modelo: DS200RTBAG2A/DS200RTBAG2AHC
País de origen: Estados Unidos
Garantía: 12 Meses
Whatsapp: ¿Qué es eso? +86 18159889985
Correo electrónico: [email protected]
Nombre de la marca: |
General Electric |
Número de modelo: |
DS200RTBAG2A/DS200RTBAG2AHC |
País de origen: |
Estados Unidos |
Detalles del embalaje: |
Nuevo original, sellado de fábrica |
Plazo de entrega: |
Plazo de entrega: en stock |
Condiciones de pago: |
T/T |
|
Gerente de Ventas: |
Stella |
|
Enviar un correo electrónico: |
|
|
Contacto por WhatsApp: |
|
Parámetros |
DS200RTBAG2A |
DS200RTBAG2AHC |
|
Número de pieza |
DS200RTBAG2A |
DS200RTBAG2AHC |
|
Fabricante |
General Electric (GE) / GE Fanuc |
General Electric (GE) / GE Fanuc |
|
Serie |
Mark V Speedtronic / EX2100 / EX2000 |
Mark V Speedtronic / EX2100 / EX2000 |
|
Tipo de Producto |
Placa de terminales de relé (RTBA) |
Placa de terminales de relé (RTBA) |
|
Número de relés |
10 |
10 |
|
Designaciones de los relés |
K20 – K26 (DPDT); K27 – K29 (4PDT) |
K20 – K26 (DPDT); K27 – K29 (4PDT) |
|
Contactos de relé DPDT |
7 × DPDT con dos contactos de tipo C cada uno |
7 × DPDT con dos contactos de tipo C cada uno |
|
contactos de relé 4PDT |
3 × 4PDT con cuatro contactos de tipo C cada uno |
3 × 4PDT con cuatro contactos de tipo C cada uno |
|
Voltaje de la bobina |
110 V CC |
24 V de corriente continua |
|
Intensidad nominal de contacto (DPDT) |
10 A por contacto |
10 A por contacto |
|
Intensidad nominal de contacto (4PDT) |
1 A por contacto |
1 A por contacto |
|
Tensión nominal de contacto |
Hasta 250 V CA/CC |
Hasta 250 V CA/CC |
|
Protección contra Sobretensiones |
varistor de óxido metálico (MOV) de 130 V CA por relé |
varistor de óxido metálico (MOV) de 130 V CA por relé |
|
Tipos de conectores |
conectores RPL de 16 pines, OPTPL de 2 pines, conectores tipo estaca CPH/CPN, múltiples conectores PL |
conectores RPL de 16 pines, OPTPL de 2 pines, conectores tipo estaca CPH/CPN, múltiples conectores PL |
|
Montaje |
Montaje en bastidor / armario |
Montaje en bastidor / armario |
|
Dimensiones |
16,51 cm × 17,8 cm × 2,5 cm (aprox.) |
16,8 cm × 10 cm × 3,2 cm (aprox.) |
|
Peso |
0,14 kg – 1 kg |
0,46 kg – 1 kg |
|
Temperatura de funcionamiento |
0°C a +60°C |
–20 °C a +70 °C |
|
Temperatura de almacenamiento |
40°C a +85°C |
40°C a +85°C |
|
Humedad |
5 % – 95 % HR (sin condensación) |
5 % – 95 % HR (sin condensación) |
|
Manual de instrucciones |
GEI-100167B |
GEI-100167 |
|
Disponibilidad |
En stock |
En stock |
|
País de Origen |
Estados Unidos |
Estados Unidos |

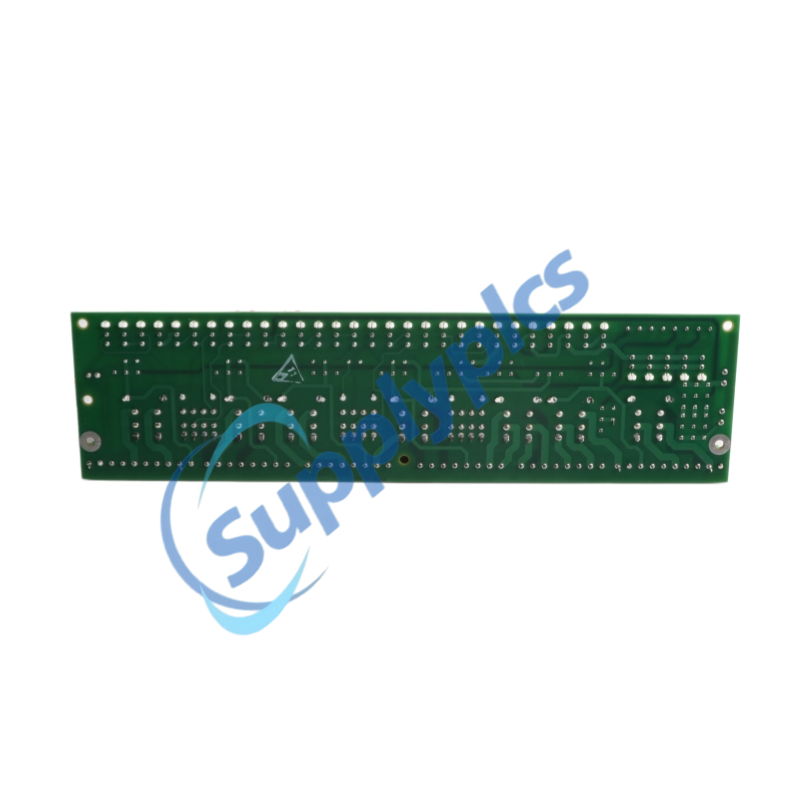

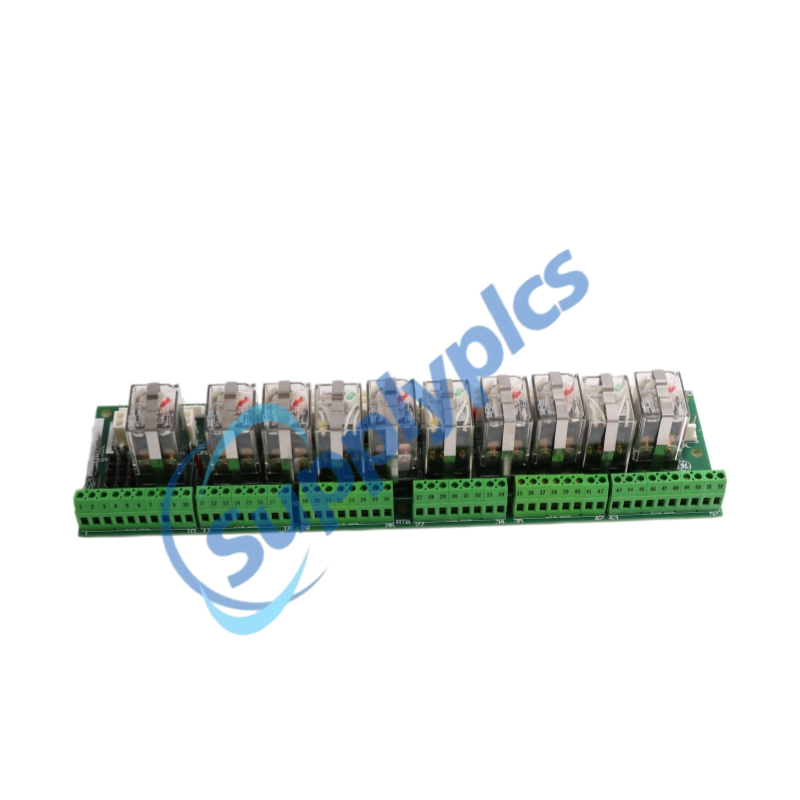

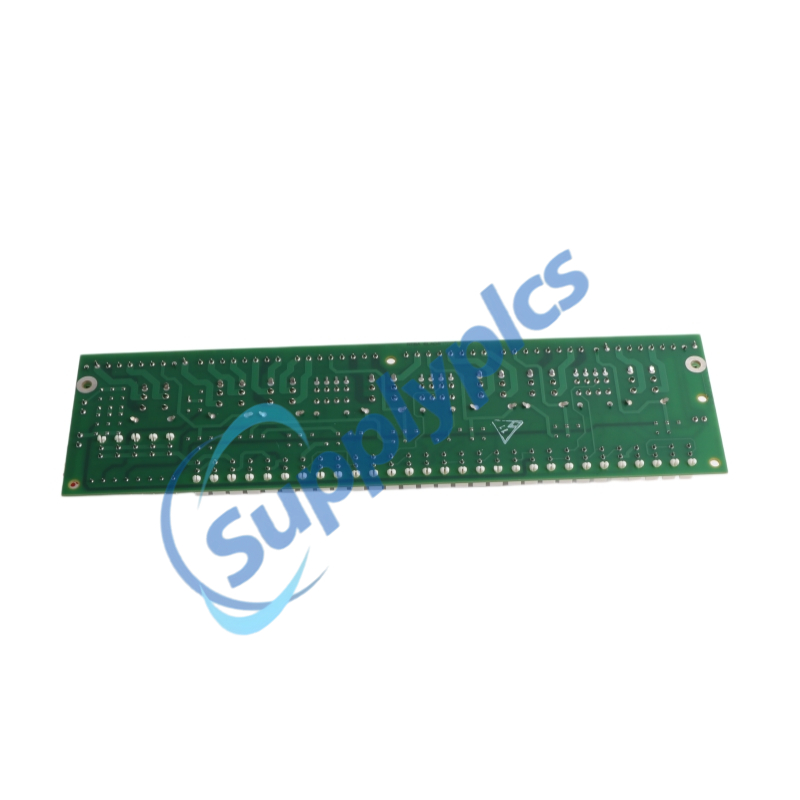

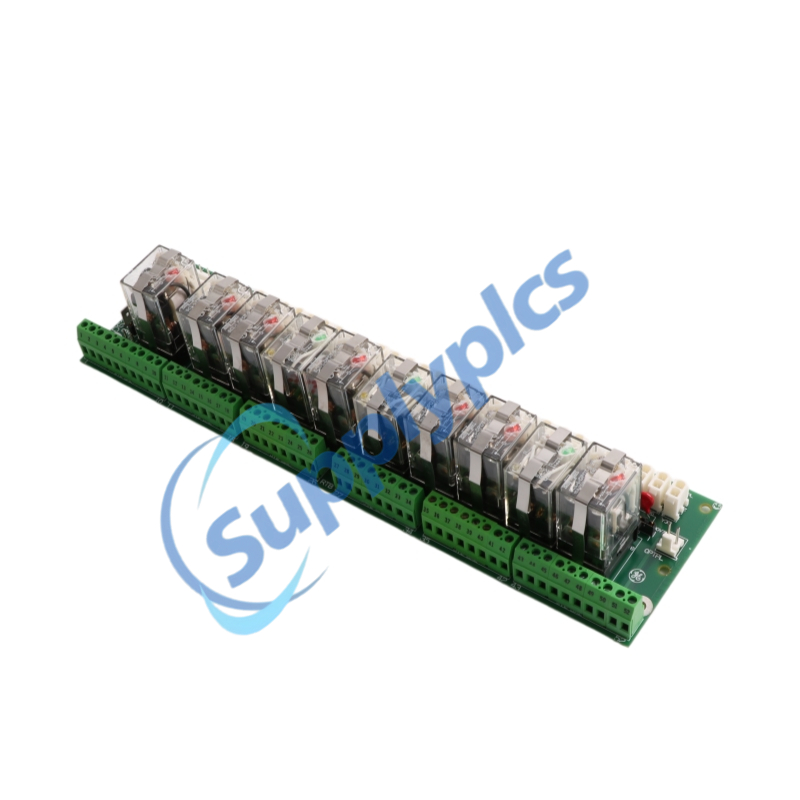

La DS200RTBAG2A y DS200RTBAG2AHC son módulos de tarjeta terminal de relés (RTBA) diseñados por GE para la plataforma de control de turbinas Mark V Speedtronic. El DS200RTBAG2AHC funciona con una bobina de 24 V CC, mientras que el DS200RTBAG2A utiliza bobinas de 110 V CC. Cada DS200RTBAG2A tablero añade diez relés al sistema anfitrión, compuestos por siete relés DPDT (cada uno con dos contactos de tipo C, clasificados para 10 A) y tres relés 4PDT (clasificados para 1 A). Todos los relés están protegidos por varistores de óxido de metal (MOV) de 130 V CA y cuentan con indicadores LED individuales de estado. Al admitir tanto el control remoto como el control de terminales de E/S mediante LAN, el DS200RTBAG2A y DS200RTBAG2AHC proporciona una terminación fiable de relés y una distribución de señales para los sistemas de turbina y excitador.
Sistemas de control de turbinas de gas y de vapor (serie Mark V Speedtronic)
Armarios excitadores (sistemas de control de excitación EX2000 y EX2100)
Sistemas de accionamiento de generadores y variadores industriales
Centrales eléctricas que requieren terminación de E/S basada en relés
Instalaciones de generación eléctrica de ciclo combinado
Estaciones de compresores impulsadas por turbinas en plantas petroquímicas y del sector petrolero y gasístico
Sistemas industriales de cogeneración
Controles de turbinas para plataformas marinas
Modernización y actualización de sistemas de control antiguos de GE
10 puntos de relé adicionales: Se instala en los armarios principales para ampliar la capacidad de relés en los sistemas de turbina y excitador.
Configuración mixta de relés: Siete relés DPDT (dos contactos de tipo C por cada uno) y tres relés 4PDT (cuatro contactos de tipo C por cada uno).
Indicadores LED individuales de estado: Lámparas por relé proporcionan una confirmación visual inmediata del estado de excitación.
protección contra sobretensiones con varistores de óxido metálico (MOV) de 130 V CA: Cada relé está protegido por un varistor de óxido metálico, lo que lo protege contra transitorios de tensión.
Sustitución individual de relés: Cualquiera de los diez relés puede sustituirse sin necesidad de reemplazar toda la placa.
Control LAN y de E/S remota: Admite tanto la comunicación en red local como la operación desde terminales remotos.
Configuración seleccionable mediante jumpers: Los pines de jumper tipo berg integrados permiten personalizar las fuentes de alimentación de control y la ruta de las señales.
Conectividad entre tarjetas: Incluye un conector RPL de 16 pines para la interfaz LTB, un conector OPTPL de 2 pines y múltiples conectores PL para circuitos enchufables.
Conectores estables (CPH/CPN): Proporcionan una fuente de alimentación de control flexible a los circuitos enchufables.
Diseño de variante de doble voltaje: Elegir DS200RTBAG2A para aplicaciones de 110 V CC o DS200RTBAG2AHC para sistemas de 24 V CC.
Construcción de grado industrial: Diseñado para entornos de generación de energía con un rango operativo de 0 °C a +60 °C (o de –20 °C a +70 °C).
Compatibilidad con intercambio en caliente (configuraciones redundantes): Permite el mantenimiento sin apagado completo del sistema en configuraciones redundantes.
Termina y distribuye las señales de control de relé entre los dispositivos de campo (contactores, indicadores, interbloqueos) y el controlador Mark V.
Convierte señales lógicas de baja potencia procedentes del LTB en salidas de relé de alta corriente capaces de accionar cargas industriales.
Proporciona aislamiento galvánico entre la lógica de control y los circuitos de campo mediante relés electromecánicos.
Permite la operación remota de los relés mediante comandos del usuario o activación automática de relés piloto desde el LTB.
Protege la electrónica de control sensible frente a picos de tensión mediante supresión de sobretensiones con varistores (MOV) en cada relé.
Admite la configuración personalizada de fuentes de alimentación de control y enrutamiento de señales mediante puentes hardware.
Ofrece retroalimentación visual del estado de los relés mediante indicadores LED para facilitar el diagnóstico rápido in situ.
Permite al personal de mantenimiento reemplazar relés individuales defectuosos sin tener que retirar del servicio toda la placa.
P1: ¿Cuál es la diferencia principal entre DS200RTBAG2A y DS200RTBAG2AHC?
A1: La diferencia principal es la tensión de la bobina: el DS200RTBAG2A utiliza bobinas de 110 V CC, mientras que el DS200RTBAG2AHC opera con bobinas de 24 V CC. Ambos ofrecen una configuración idéntica de relés y funcionalidad.
P2: ¿Cuántos relés proporciona el DS200RTBAG2A?
R2: La DS200RTBAG2A proporciona un total de diez relés: siete relés DPDT (dos contactos tipo C cada uno), designados K20–K26, y tres relés 4PDT (cuatro contactos tipo C cada uno), designados K27–K29.
P3: ¿Cuál es la intensidad nominal de los contactos del relé DPDT?
A3: Cada contacto del relé DPDT del DS200RTBAG2A tiene una intensidad nominal de 10 A, adecuada para conmutar cargas industriales de potencia moderada, como bobinas de contactores y lámparas indicadoras.
P4: ¿Proporciona la tarjeta protección contra sobretensiones?
A4: Sí, cada relé de la DS200RTBAG2A está protegido por un varistor de óxido metálico (MOV) de 130 V CA que suprime las sobretensiones transitorias y protege los equipos conectados.
P5: ¿Qué manual cubre la instalación de la DS200RTBAG2A?
A5: El manual oficial de instrucciones es el GEI‑100167B para la DS200RTBAG2A y el GEI‑100167 para la DS200RTBAG2AHC . La tarjeta también hace referencia al GEI‑100022 para detalles relacionados con la interfaz LTB.
