نام محصول: ماژول رله ۴ کاناله اضافی
برند: Bently Nevada
شماره مدل: 3500/32 125712-01
کشور مبدأ: ایالات متحده آمریکا
ضمنی: ۱۲ ماه
واتساپ ：+۸۶ ۱۸۱۵۹۸۸۹۹۸۵
پست الکترونیکی ：[email protected]
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
۳۵۰۰/۳۲، شماره مدل ۱۲۵۷۱۲-۰۱ |
کشور مبدا: |
ایالات متحده آمریکا |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
در انبار |
شرایط پرداخت: |
T/T |
|
مدیر فروش: |
استلا |
|
ارسال ایمیل: |
|
|
تماس از طریق واتساپ: |
| پارامتر | مشخصات |
|---|---|
| مدل | ۳۵۰۰/۳۲، شماره مدل ۱۲۵۷۱۲-۰۱ |
| نوع محصول | ماژول رله ۴ کاناله |
| تولیدکننده | بنتلی نوادا |
| سری | سیستم حفاظت ماشینآلات 3500 |
| شماره بخش | 125712-01 |
| کانالهای رله | ۴ کانال مستقل |
| نوع رله | دیپیدیتی (دو قطبی دو حالتی) |
| پیکربندی رله | دو رله اسپیدیتی که در پیکربندی دیپیدیتی به هم متصل شدهاند |
| منطق رأیگیری | منطق برنامهپذیر AND / OR |
| مصرف برق | ۶ وات (معمولی) |
| طول عمر تماس | ۱۰۰٬۰۰۰ دور عملیات در جریان ۵ آمپر و ولتاژ ۲۴ ولت جریان مستقیم یا ۱۲۰ ولت جریان متناوب |
| حداکثر جریان قابل سوئیچینگ | 5 A |
| حداکثر ولتاژ قابل سوئیچینگ | ۳۰ ولت مستقیم/۲۵۰ ولت متناوب |
| حداکثر توان قابل سوئیچ شدن | ۱۲۰ وات مستقیم/۶۰۰ ولتآمپر متناوب |
| حداقل جریان قابل سوئیچشدن | ۱۰ میلیآمپر در ۵ ولت مستقیم |
| سرکوبکننده قوس | ۲۵۰ ولت مؤثر RMS، بهصورت استاندارد نصبشده |
| چسبندگی محیطی | با رزین اپوکسی درزبندیشده |
| دماي عملکرد | از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد (از ۲۲- درجه فارنهایت تا ۱۵۰+ درجه فارنهایت) |
| دماي ذخیره سازی | -40°C تا +85°C (-40°F تا +185°F) |
| رطوبت | 95% غیر مخلوط شونده |
| ابعاد ماژول اصلی (ارتفاع × عرض × عمق) | ۲۴۱ × ۲۴٫۴ × ۲۴۲ میلیمتر |
| وزن ماژول اصلی | 0.7 کیلوگرم |
| ابعاد ماژول ورودی/خروجی (ارتفاع × عرض × عمق) | ۲۴۱ × ۲۴/۴ × ۹۹/۱ میلیمتر |
| وزن ماژول ورودی/خروجی | 0.4 کیلوگرم |
| نیاز فضایی در رک | ۱ شیار جلویی با ارتفاع کامل |
| فضای مورد نیاز برای ورودی/خروجی | یک شیار عقبی با ارتفاع کامل |

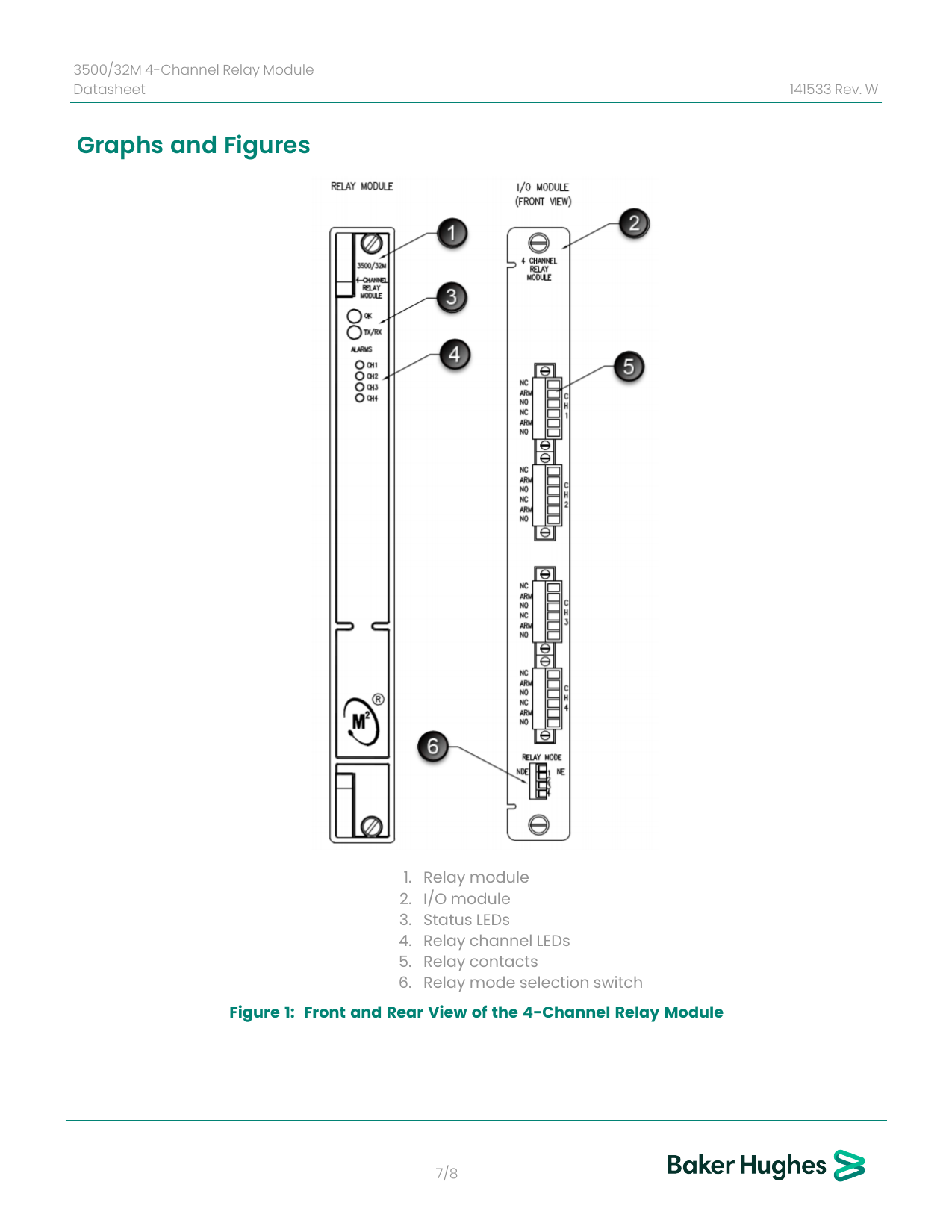

| نشانگرهای وضعیت | LED وضعیت OK، LED ارسال/دریافت (TX/RX)، LED هشدار کانال |
| امتیاز به پایبندی EMC | IEC 61000-6-2، IEC 61000-6-4 |
| استاندارد ایمنی | EN 61010-1 |
| مجوز منطقه خطر | CSA/NRTL/C کلاس I، تقسیمبندی ۲، گروههای A، B، C، D |
| کاربرد | مدیریت هشدارها، حفاظت از ماشینآلات، کنترل منطق رلهای |
۳۵۰۰/۳۲، شماره مدل ۱۲۵۷۱۲-۰۱ یک قطعه یدکی است ماژول رله ۴ کاناله طراحیشده برای سیستم حفاظت ماشینآلات بنتلی نوادا ۳۵۰۰ و قابلیت خروجی رلهای قابل اعتمادی را برای کاربردهای نظارتی و حفاظتی حیاتی فراهم میکند. این ماژول چهار کانال رله مستقل با قابلیت پیکربندی ارائه میدهد که امکان مدیریت انعطافپذیر هشدارها و استراتژیهای حفاظت تجهیزات را در طیف گستردهای از محیطهای صنعتی فراهم میسازد.
در همکاری با اجزای مرتبطی مانند ماژول ورودی/خروجی رله ۱۲۵۷۲۰-۰۱ و iC فرمافزار ۱۳۲۳۱۹-۰۱ , 125712-01از منطق رأیگیری سفارشیسازیشده از طریق پیکربندیهای برنامهنویسیپذیر AND/OR پشتیبانی میکند. این قابلیت به کاربران اجازه میدهد تا واکنشهای هشداری خاص برای کاربرد مورد نظر خود را بر اساس ورودیهای چندگانه از نظارتکنندهها در سرتاسر رک ۳۵۰۰ ایجاد کنند.
با هدف عملکرد صنعتی مداوم طراحی شده است، ۳۵۰۰/۳۲، شماره مدل ۱۲۵۷۱۲-۰۱ در نیروگاهها، صنایع نفت و گاز، پتروشیمی و تولیدی بهطور گستردهای استفاده میشود که در آنها اعلان هشدار قابل اعتماد، حفاظت از ماشینآلات و یکپارچهسازی سیستمها برای حفظ ایمنی عملیاتی و دسترسپذیری تجهیزات ضروری است.
سوال ۱: عملکرد ماژول ۳۵۰۰/۳۲ ۱۲۵۷۱۲-۰۱ چیست؟
A1: این ماژول چهار خروجی رلهای قابل پیکربندی را برای کاربردهای هشدار، ایستفوری و حفاظت ماشینآلات فراهم میکند.
سوال ۲: تعداد کانالهای رله در این ماژول چقدر است؟
A2: این ماژول دارای چهار کانال رله مستقل و قابل برنامهریزی است.
سوال ۳: آیا مدل ۱۲۵۷۱۲-۰۱ با سیستم Bently Nevada ۳۵۰۰ سازگان دارد؟
A3: بله، این مدل بهطور خاص برای ادغام با سیستم حفاظت ماشینآلات ۳۵۰۰ طراحی شده است.
سوال ۴: نوع تماس رلهای این ماژول چیست؟
پاسخ 4: این ماژول از تماسهای رلهی DPDT برای انجام انعطافپذیرترین عملکردهای تبادل و کنترل استفاده میکند.
سوال ۵: صنایعی که معمولاً از مدل ۳۵۰۰/۳۲ با کد ۱۲۵۷۱۲-۰۱ استفاده میکنند کداماند؟
A5: این محصول بهطور گسترده در نیروگاهها، صنایع نفت و گاز، پتروشیمی و واحدهای تولیدی صنعتی مورد استفاده قرار میگیرد.
|
شماره |
توضیحات |
|
148722-01 |
پلاگ آزمایشی ۳۳۰۰ XL با سه سیم یکمتری رنگبندیشده و اتصالدهندههای بانانا برای آزمایش عملکرد سنسورهای Proximitor بدون قطع کردن سیمکشی میدانی. |
|
04310310 |
پیچ نصب تابلویی سنسور Proximitor ۳۳۰۰ XL با رزوهی شکلدهندهی ۶-۳۲ UNC. برای هر نصب سنسور، چهار عدد پیچ مورد نیاز است. |
|
03200006 |
نوار خودجوش سیلیکونی به طول ۹/۱ متر (۱۰ یارد)، که عایقبندی الکتریکی و محافظت محیطی برای اتصالدهندهها فراهم میکند. |
|
40113-02 |
کیت محافظ اتصالدهنده برای پروبها و کابلهای افزایشی 3300 XL 8 میلیمتری، شامل محافظهای اتصالدهنده و ابزارهای نصب. |
|
136536-01 |
آداپتور محافظ اتصالدهنده برای سازگاری با ابزارهای نصب قبل از سال ۱۹۹۸ که با اتصالدهندههای ۷۵Ω ClickLoc استفاده میشدند. |
|
40180-02 |
بستهای حاوی ۱۰ جفت محافظ اتصالدهنده برای پروبهای ۸ میلیمتری و کابلهای افزایشی 3300 XL. |
|
03839410 |
محافظ اتصالدهندهی سهمحوری مردک ۷۵ اهم برای اتصال کابلهای افزایشی، که حفاظت محیطی در برابر رطوبت و آلایندهها را فراهم میکند. |
|
03839420 |
محافظ اتصالدهندهی سهمحوری مادگان ۷۵ اهم برای اتصال سوندها و کابلهای افزایشی، که در برابر نفوذ محیطی و آسیب به اتصالدهندهها محافظت میکند. |
|
04301007 |
مهرهی قفل سوند ۳/۸-۲۴ با دو سوراخ برای سیم ایمنی جهت نصب ایمن سوند در کاربردهای مستعد ارتعاش. |
|
04301008 |
مهرهی قفل سوند M10 × 1 با دو سوراخ برای سیم ایمنی جهت نصب و ثابتنمودن ایمن سوندهای نزدیکی. |
|
330153-01 |
مجموعهی اتصالدهندهی ۳۳۰۰ XL شامل اتصالدهندههای مردک و مادگان ClickLoc، غلافهای رنگبندیشده، لولهی FEP و نوار سیلیکونی برای پایانهسازی و نگهداری کابلها. |
