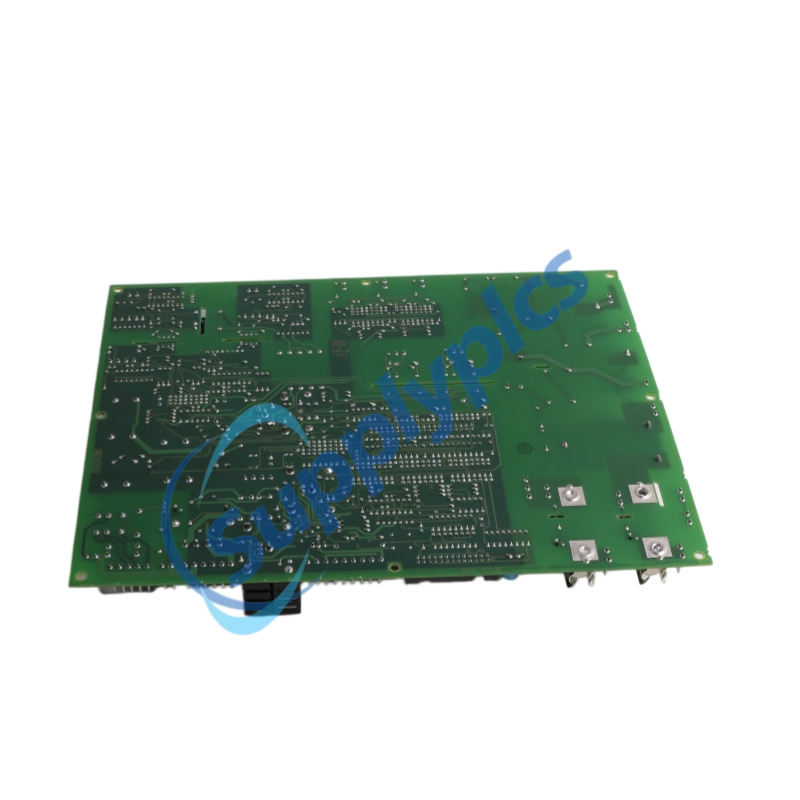

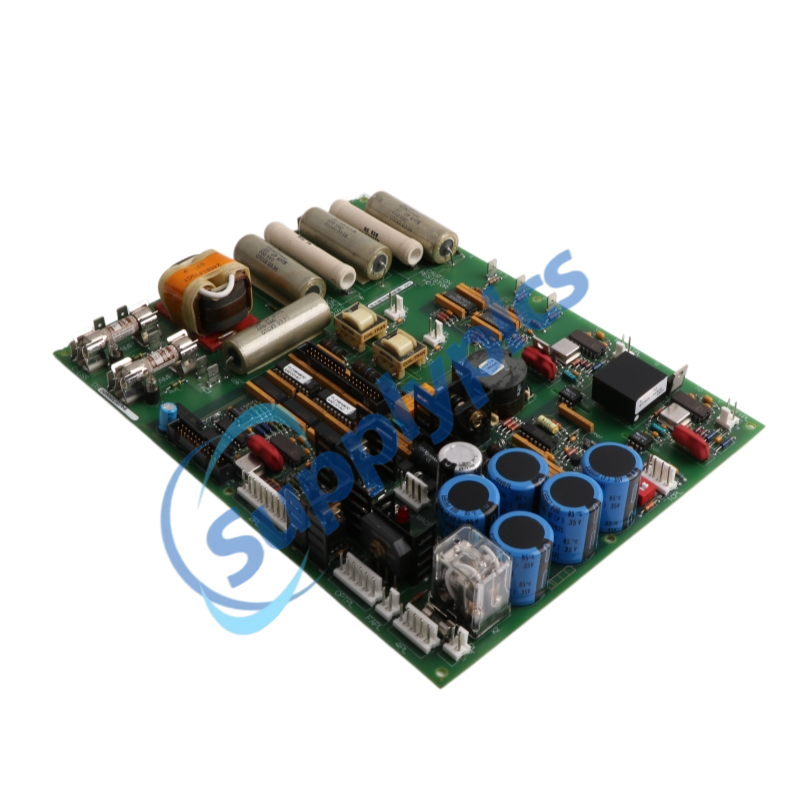

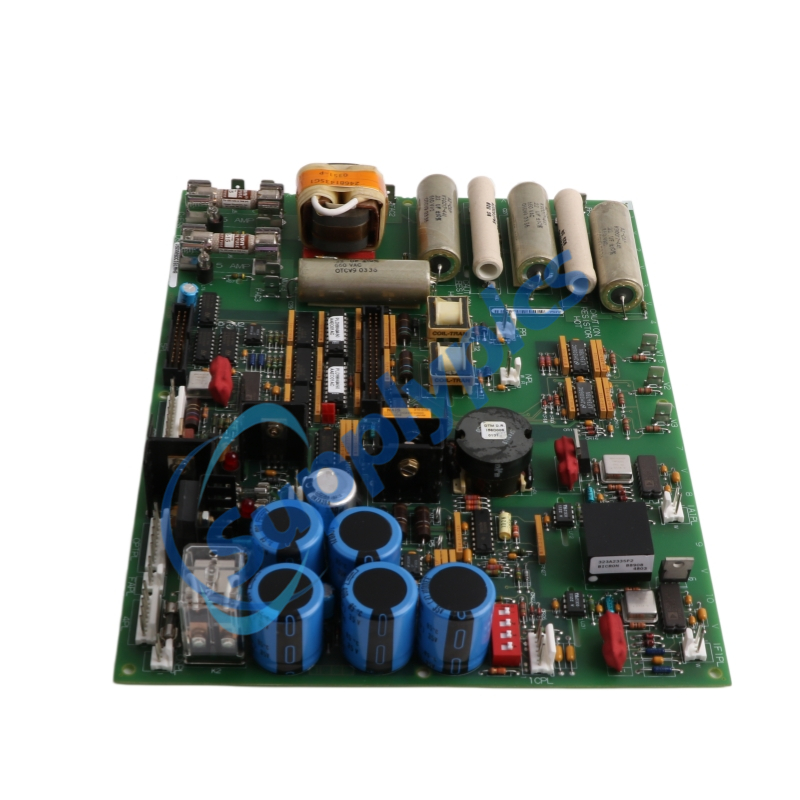

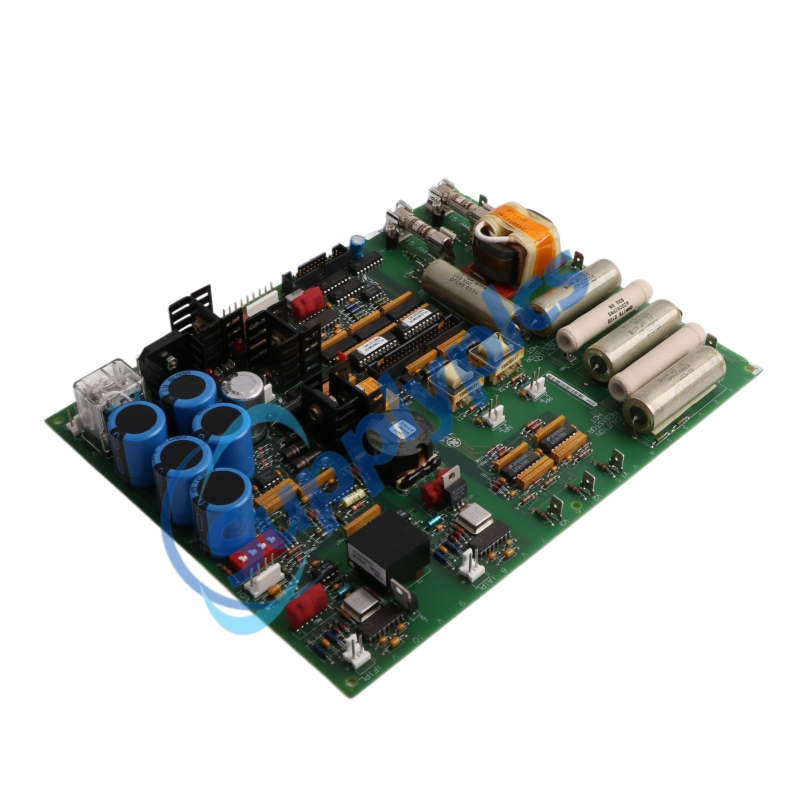

برد منبع تغذیه و ابزار دقیق سیستم مارک V شرکت جنرال الکتریک، مدل DS200SDCIG1AHB، موجود در انبار

برد منبع تغذیه و ابزار دقیق سیستم مارک V شرکت جنرال الکتریک، مدل DS200SDCIG1AHB، موجود در انبار

نام محصول: برد منبع تغذیه و ابزار دقیق

نام تجاری: Ge

شماره مدل: DS200SDCIG1AHB

کشور مبدا: ایالات متحده آمریکا

ضمانت: 12 ماه

واتساپ: +۸۶ ۱۸۱۵۹۸۸۹۹۸۵

ایمیل： [email protected]

Appurtenance:

مرور کلی
تماس برای دریافت پیش‌فاکتور
مشخصات
توضیحات
کاربردها
ویژگی‌ها
عملکرد
سوالات متداول
محصولات پیشنهادی

مرور کلی

نام تجاری:	جنرال الکتریک
شماره مدل:	DS200SDCIG1AHB
کشور مبدا:	ایالات متحده آمریکا
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	زمان تحویل: موجود در انبار
شرایط پرداخت:	T/T

تماس برای دریافت پیش‌فاکتور

مدیر فروش:	استلا
ارسال ایمیل:	[email protected]
تماس از طریق واتساپ:	+۸۶ ۱۸۱۵۹۸۸۹۹۸۵

مشخصات

پارامتر	ارزش / توضیحات
تولیدکننده	جنرال الکتریک (GE)
شماره مدل	DS200SDCIG1AHB
نوع محصول	برد منبع تغذیه جریان مستقیم (DC) و ابزار دقیق SDCI
سری	سیستم سرعت‌سنج مارک V و کنترل درایو DC2000 شرکت جنرال الکتریک
راهنمای استفاده	GEI-100173
ولتاژ ورودی	۱۲۰ ولت AC یا ۲۴۰ ولت AC (تا ۶۰۰ ولت AC بسته به سیستم)
ولتاژ خروجی	خروجی‌های DC تنظیم‌شده؛ ولتاژ ۲۴ ولت DC در دسترس
جریان خروجی	ظرفیت بار تا ۱۶ آمپر
کانال‌های خروجی	چندین خروجی DC تنظیم‌شده برای تغذیه داخلی برد
فیوز	فیوزهای FU1 تا FU3، FU5 و FU6 با نشانگرهای LED خطا
پرش‌های قابل پیکربندی	JP1 (منبع کنترل MD)، JP2 (زمان قطع کنتاکتور MA)
سوئیچ قابل تنظیم	SW1 (انتخاب بار ترانسفورماتور جریان خط AC)
بازبینی‌های عملکردی	۲ نسخه عملکردی و ۱ نسخه طراحی
دماي عملکرد	۰°س تا ۶۰°س (۳۲°ف تا ۱۴۰°ف)
دماي ذخیره سازی	-40°C تا +85°C
رطوبت	5% تا 95% بدون تراکم
ابعاد (پ×ت×عمق)	۲۶٫۵ × ۲۱٫۲ × ۴ سانتی‌متر
وزن	تقریباً ۰٫۹۶ کیلوگرم
نصب	نصب‌شده روی رک در کابینت مارک V
محافظت از برد مدار چاپی (PCB)	پوشش همگام
گواهی‌ها	UL, CE, RoHS

توضیحات

The GE DS200SDCIG1AHB یک برد منبع تغذیه جریان مستقیم (DC) و ابزار دقیق با قابلیت اطمینان بالا (SDCI) است که برای سیستم‌های کنترل توربین Speedtronic مارک V شرکت GE طراحی شده است . در DS200SDCIG1AHB توزیع منظم توان جریان مستقیم و شرایط‌سازی سیگنال را برای ماژول‌های کنترل متعدد در کاربردهای درایو DC2000 فراهم می‌کند . این نسخه بهبودیافته دارای دو بازنگری عملکردی و یک بازنگری طراحی برای ارتقای عملکرد و سازگامی سیستم است . در DS200SDCIG1AHB مستقیماً با درایوهای DC2000 و سایر اجزای مارک V ارتباط برقرار می‌کند . ساختار مقاوم آن، پوشش محافظ همگن (Conformal Coating) و نشانگرهای LED تشخیصی، عملکرد قابل اعتماد آن را در محیط‌های صنعتی پ demanding تضمین می‌کنند .

کاربردها

سیستم‌های کنترل توربین گازی، بخاری و بادی مارک V Speedtronic شرکت GE
سیستم‌های محرک DC2000 و کنترل صنعتی موتورها
نیروگاه‌های تولید برق و مجتمع‌های چرخه ترکیبی
اتوماسیون فرآیندی در صنعت نفت و گاز
اتوماسیون صنایع سنگین و تولید

ویژگی‌ها

منبع تغذیه جامع : خروجی‌های +۵ ولت مستقیم‌جریان با جریان ۴ آمپر، ±۱۵ ولت مستقیم‌جریان با جریان ۰٫۴ آمپر، ±۲۴ ولت مستقیم‌جریان و ۱۱۵ ولت متناوب با جریان ۰٫۴ آمپر
نشانگرهای فیوز LED : شناسایی فوری و بصری از فیوزهای سوخته (FU1 تا FU3، FU5 و FU6)
پرش‌های قابل پیکربندی : JP1 (منبع کنترل MD) و JP2 (زمان قطع کنتاکتور MA)
سوئیچ قابل تنظیم : SW1 برای انتخاب بار CT خط AC
پایش سیگنال موتور جریان/ولتاژ آرمیچر، جریان میدان، جریان‌های خط AC، دامنه ولتاژ و ترتیب فاز
پوشش همگام : محافظت در برابر محیط‌های صنعتی سخت
منبع تحریک داخلی فیلد : پشتیبانی از کنترل فیلد موتور ≤10 A NRX

عملکرد

تبدیل ورودی AC به توان DC تنظیم‌شده برای منطق کنترل و ابزار دقیق
پایش سیگنال‌های خط AC و موتور DC از جمله جریان/ولتاژ آرمیچر، جریان میدان و پارامترهای خط AC
تأمین مدارهای راننده برای دروازه‌گذاری SCR آرمیچر
شامل مدار کنترل میدان موتور NRX داخلی با خروجی‌های فیوزشده، راکتور خط و مدارهای سنبِر است
تأمین توان +۵ ولت، ±۱۵ ولت، ±۲۴ ولت و ۱۱۵ ولت AC به سایر برد‌ها در سیستم

سوالات متداول

سوال ۱: DS200SDCIG1AHB چیست؟
A1: The DS200SDCIG1AHB یک برد منبع تغذیه‌ی جریان مستقیم و ابزار دقیق (SDCI) است که در سیستم‌های کنترل توربین Speedtronic مارک V شرکت GE استفاده می‌شود .

سوال ۲: DS200SDCIG1AHB چه ولتاژ ورودی را می‌پذیرد؟
A2: The DS200SDCIG1AHB ورودی ۱۲۰ ولت AC یا ۲۴۰ ولت AC را می‌پذیرد و پشتیبانی از ولتاژ تا ۶۰۰ ولت AC به‌صورت وابسته به سیستم است .

سوال ۳: DS200SDCIG1AHB چه خروجی‌هایی ارائه می‌دهد؟
A3: The DS200SDCIG1AHB خروجی‌های +۵ ولت DC، ±۱۵ ولت DC، ±۲۴ ولت DC و ۱۱۵ ولت AC را برای تغذیه سایر برد‌ها در سیستم درایو فراهم می‌کند.

سوال ۴: چگونه می‌توانم یک فیوز سوخته روی DS200SDCIG1AHB را شناسایی کنم؟
پاسخ 4: The DS200SDCIG1AHB دارای نشانگرهای LED مرتبط با هر فیوز است؛ روشن بودن LED نشان‌دهنده سوختن فیوز مربوطه است.

سوال ۵: محدوده دمای عملیاتی DS200SDCIG1AHB چیست؟
A5: The DS200SDCIG1AHB در محدوده دمایی ۰ تا ۶۰ درجه سانتی‌گراد کار می‌کند و محدوده دمایی نگهداری آن از ۴۰- تا ۸۵+ درجه سانتی‌گراد است .
