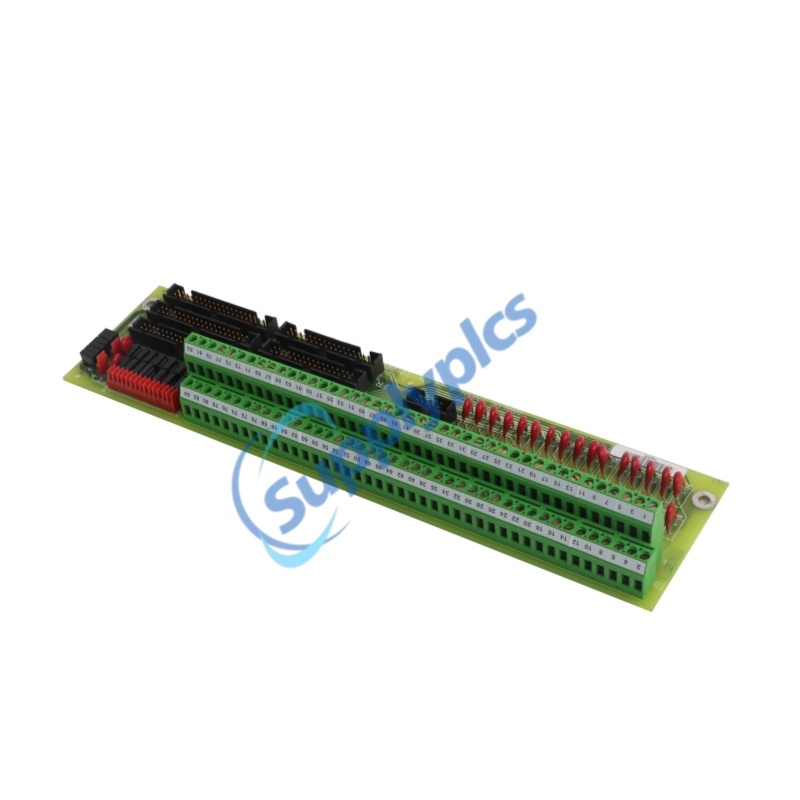

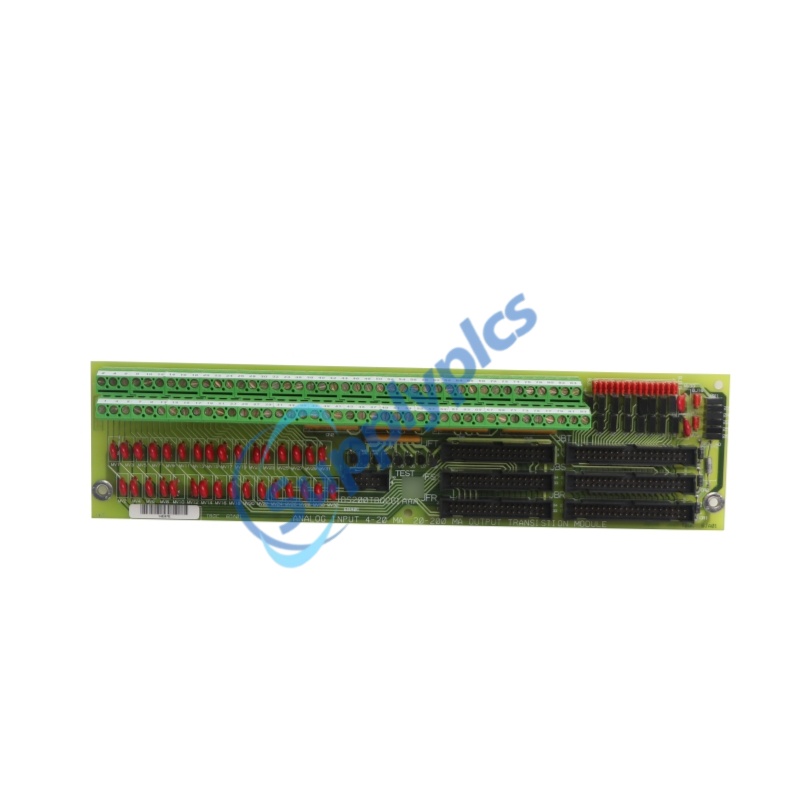

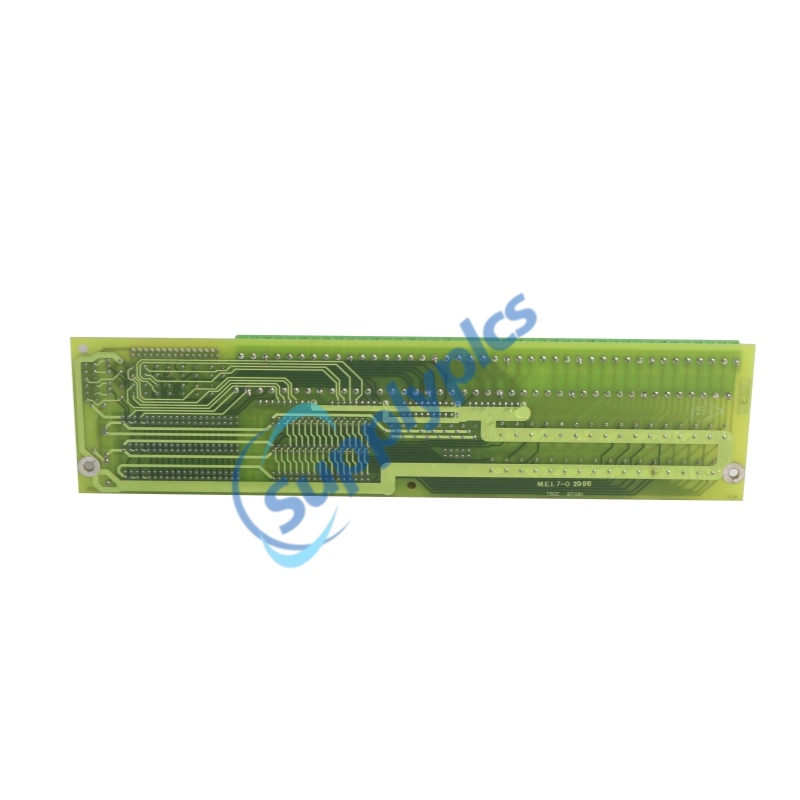

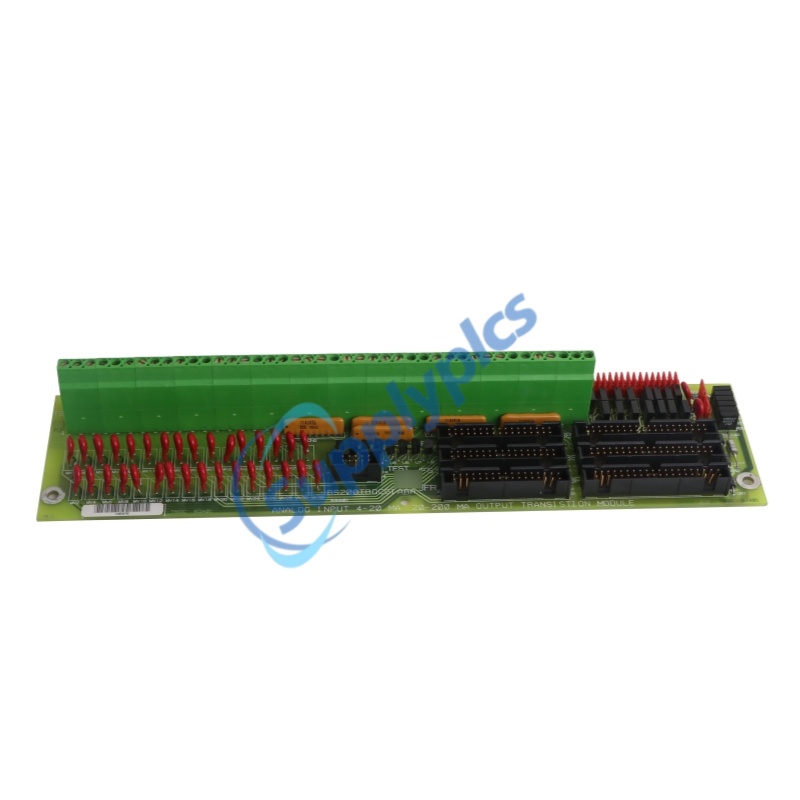

ماژول پایانی ورودی آنالوگ سیستم Speedtronic Mark V شرکت GE، مدل DS200TBQCG1AAA، آماده ارسال

ماژول پایانی ورودی آنالوگ سیستم Speedtronic Mark V شرکت GE، مدل DS200TBQCG1AAA، آماده ارسال

نام محصول: ماژول پایان‌دهی ورودی آنالوگ

نام تجاری: Ge

شماره مدل: DS200TBQCG1AAA

کشور مبدا: ایالات متحده آمریکا

ضمانت: 12 ماه

واتساپ: +۸۶ ۱۸۱۵۹۸۸۹۹۸۵

ایمیل： [email protected]

مرور کلی
تماس برای دریافت پیش‌فاکتور
مشخصات
توضیحات
کاربردها
عملکرد
سوالات متداول
محصولات پیشنهادی

مرور کلی

نام تجاری:	جنرال الکتریک
شماره مدل:	DS200TBQCG1AAA
کشور مبدا:	ایالات متحده آمریکا
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	زمان تحویل: موجود در انبار
شرایط پرداخت:	T/T

تماس برای دریافت پیش‌فاکتور

مدیر فروش:	استلا
ارسال ایمیل:	[email protected]
تماس از طریق واتساپ:	+۸۶ ۱۸۱۵۹۸۸۹۹۸۵

مشخصات

پارامتر	مشخصات
شماره بخش	DS200TBQCG1AAA
تولیدکننده	جنرال الکتریک (GE)
سری	مارک V اسپیدترونیک
نوع محصول	ماژول پایان‌دهی ورودی آنالوگ (TBQC)
کشور مبدا	ایالات متحده آمریکا
تماس‌ها	۲ بلوک ترمینال، هر کدام با ۸۳ ترمینال (در مجموع ۱۶۶ ترمینال)
اتصالات	۳ اتصال‌دهنده ۴۰ پینی، ۳ اتصال‌دهنده ۳۴ پینی
Jumpers	۱۵ عدد قابل تنظیم توسط کاربر
ورودی‌های آنالوگ	۱۶ کانال (۴ تا ۲۰ میلی‌آمپر، ۰ تا ۱۰ ولت، ترموکوپل، مقاومت دماسنج)
خروجی‌های آنالوگ	۸ کانال (۴ تا ۲۰ میلی‌آمپر، ۰ تا ۱۰ ولت)
وضوح	تبدیل آنالوگ به دیجیتال و دیجیتال به آنالوگ با دقت ۱۲ بیتی
دقت	±۰٫۱٪ از محدوده کامل
منزوی شدن	عایق‌بندی الکتریکی ۱۵۰۰ ولتی بین سمت میدانی و سمت سیستم
منبع تغذیه	ولتاژ نامی ۲۴ ولت مستقیم (از صفحه پشتی)
مصرف برق	حداکثر ۵ وات
دماي عملکرد	-30 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد
دماي ذخیره سازی	-40°C تا +85°C
حفاظت	حفاظت در برابر نوسانات ولتاژ، سپرینگ الکترومغناطیسی، حفاظت در برابر اتصال کوتاه
ابعاد	۲۸٫۶×۷×۳٫۵ سانتی‌متر
وزن	0.34 کیلوگرم
انطباق	IEC 61131-2، CE، UL، CSA

توضیحات

The DS200TBQC****G1AAA یک ماژول پایانه‌دهی ورودی آنالوگ است که توسط شرکت جنرال الکتریک برای سیستم کنترل توربین مارک V Speedtronic توسعه یافته است در شیار نهم درون هسته‌های R1، R2 و R3 قرار دارد , DS200TBQC****G1AAA به‌عنوان پل فیزیکی بین سنسورهای میدانی و برد کنترل TCQA عمل می‌کند این ماژول سیگنال‌های ۴ تا ۲۰ میلی‌آمپر و ورودی‌های موقعیت LVDT/R را پردازش می‌کند خروجی‌های آن از طریق جامپر‌های سخت‌افزاری قابل تنظیم از ۲۰ تا ۲۰۰ میلی‌آمپر هستند . در DS200TBQC****G1AAA همچنین دارای ۱۶ ورودی آنالوگ، ۸ خروجی آنالوگ و ۱۵ جامپر برای سفارشی‌سازی عملیاتی است .

کاربردها

سیستم‌های نظارتی توربین‌های گازی و بخاری
تسهیلات تولید و انتقال انرژی
اتوماسیون صنعتی و کنترل فرآیند
پایش دما، فشار و لرزش
رابط سیستم کنترل توزیع‌شده (DCS) نیروگاه و توزیع

عملکرد

این ماژول سیگنال‌های آنالوگ را از سنسورهای میدانی دریافت کرده و آن‌ها را برای پردازش به برد TCQA منتقل و توزیع می‌کند این ماژول ورودی‌های ۴ تا ۲۰ میلی‌آمپر و سیگنال‌های موقعیت LVDT/R را از طریق اتصال‌دهنده‌های JBR و JFR پردازش می‌کند خروجی‌های ۲۰ تا ۲۰۰ میلی‌آمپر از برد TCQA خوانده شده و از طریق جامپر‌های سخت‌افزاری تنظیم می‌شوند این برد همچنین شرایط‌دهی سیگنال، جداسازی و حفاظت را برای کنترل قابل‌اطمینان توربین فراهم می‌کند .

سوالات متداول

سوال ۱: ماژول DS200TBQCG1AAA برای چه سیستمی طراحی شده است؟
پاسخ ۱: این ماژول برای سیستم کنترل توربین Speedtronic شرکت GE مدل Mark V طراحی شده است.

سوال ۲: ماژول DS200TBQCG1AAA از چه انواع سیگنالی پشتیبانی می‌کند؟
A2: این دستگاه از سیگنال‌های ۴ تا ۲۰ میلی‌آمپر، ۰ تا ۱۰ ولت، ترموکوپل و RTD پشتیبانی می‌کند .

سوال ۳: تعداد ورودی‌ها و خروجی‌های آنالوگ در DS200TBQCG1AAA چقدر است؟
پاسخ ۳: این دستگاه ۱۶ ورودی آنالوگ و ۸ خروجی آنالوگ فراهم می‌کند .

سوال ۴: محدوده دمای کاری DS200TBQCG1AAA چیست؟
پاسخ ۴: این دستگاه در محدوده دمایی ۳۰- تا ۷۰+ درجه سانتی‌گراد کار می‌کند .

سوال ۵: از چه نوع اتصال‌دهنده‌هایی در DS200TBQCG1AAA استفاده شده است؟
پاسخ ۵: این دستگاه دارای سه اتصال‌دهنده ۴۰ پینه و سه اتصال‌دهنده ۳۴ پینه است .
