I/O
۸ ورودی / ۸ خروجی |
تولید
ترانزیستور ۲۴ ولت جریان مستقیم |
رتبه بندی
۰٫۷۵ آمپر برای هر خروجی |
شماره مقاله
6ES7288-2DT16-0AA0
|
نوع محصول
SM DT۱۶، ورودیهای دیجیتال ۸×۲۴ ولت جریان مستقیم، خروجیهای دیجیتال ۸×۲۴ ولت جریان مستقیم/۰٫۷۵ آمپر
|

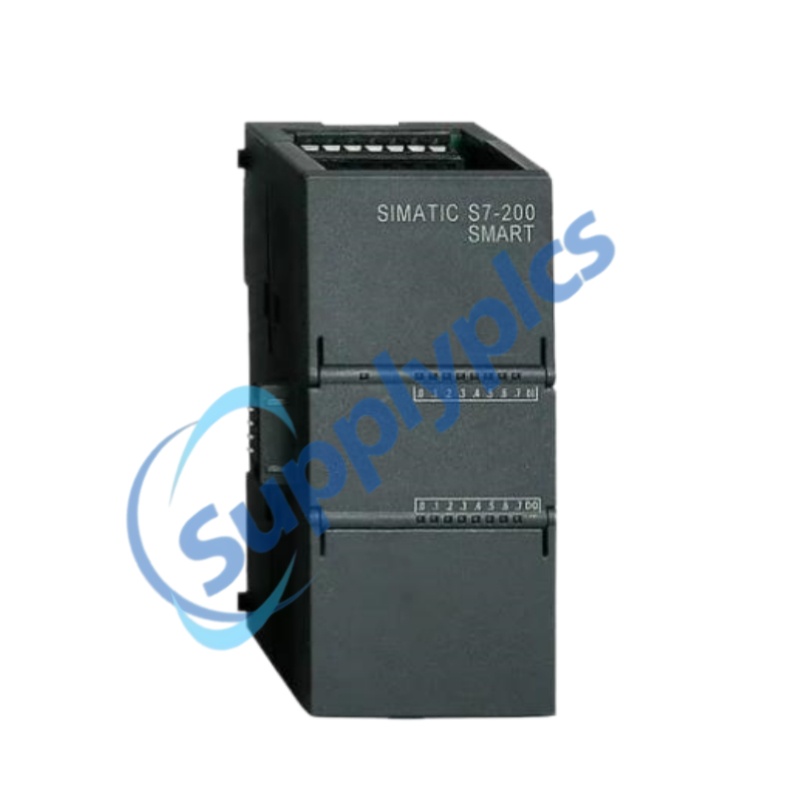

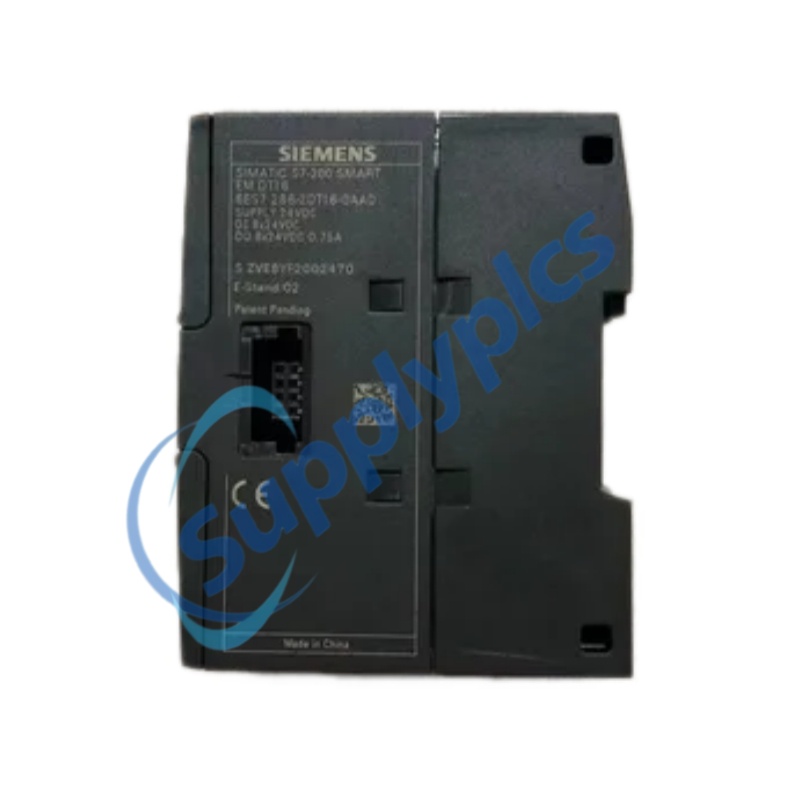

این ماژول سیمنز سیماتیک S۷-۲۰۰ اسمارت با شماره مقاله 6ES7288-2DT16-0AA0 شناسایی میشود. توصیف رسمی آن این است: سیماتیک S۷-۲۰۰ اسمارت، ماژول ورودی/خروجی دیجیتال SM DT۱۶، ۸ ورودی/۸ خروجی، ۸ ورودی ۲۴ ولت جریان مستقیم با نوع سینک/سورس، ۸ خروجی ترانزیستوری ۰٫۷۵ آمپر.
نقطه اصلی فروش: هشت ورودی ۲۴ ولت جریان مستقیم و هشت خروجی ترانزیستوری با سوئیچینگ P در ماژولی به عرض ۴۵ میلیمتر.
|
SM DT۱۶
گسترش ورودی/خروجی متمرکز بر کاربرد
|
|
|
ولتاژ نامی تغذیه
|
۲۴ ولت جریان مستقیم؛ محدوده مجاز: ۲۰٫۴ تا ۲۸٫۸ ولت جریان مستقیم.
|
|
جریان اتوبوس پشتصفحه
|
معمولًا ۱۱۵ میلیآمپر از اتصالدهندهٔ ماژول پردازندهٔ ۵ ولت جریان مستقیم.
|
|
ورودیهای دیجیتال
|
هشت ورودی در دو گروه؛ ۲۴ ولت جریان مستقیم نوع سینک/سورس؛ استاندارد IEC 61131 نوع ۱.
|
|
محدودهٔ سیگنال ورودی
|
سیگنال صفر زیر ۵ ولت جریان مستقیم؛ سیگنال یک از +۱۵ تا +۳۰ ولت جریان مستقیم.
|
|
جریان و تأخیر ورودی
|
سیگنال ۱ معمولاً ۴ میلیآمپر است؛ بیشینهٔ تأخیر ورودی در هر جهت ۲۰۰ میکروثانیه است.
|
|
خروجیهای دیجیتال
|
هشت خروجی ترانزیستوری با قابلیت سوئیچینگ، با منبع جریان، در دو گروه.
|
|
رتبهبندی خروجی
|
۰٫۷۵ آمپر برای هر خروجی؛ بیشینهٔ ۳ آمپر برای هر گروه خروجی در شرایط ذکرشده.
|
|
رفتار خروجی
|
بیشینهٔ زمان صعود (از ۰ تا ۱) ۵۰ میکروثانیه و زمان افت (از ۱ تا ۰) ۲۰۰ میکروثانیه است؛ بار لامپ تا ۵ وات.
|
|
طول کابل
|
ورودیها: ۵۰۰ متر زرهدار / ۳۰۰ متر بدون زره. خروجیها: ۵۰۰ متر زرهدار / ۱۵۰ متر بدون زره.
|
|
ابعاد و وزن
|
۴۵ میلیمتر × ۱۰۰ میلیمتر × ۸۱ میلیمتر؛ تقریباً ۱۷۹٫۷ گرم.
|
|
ساخت و ساز
SM DT۱۶
|
|
|
جعبهبندی
IP20
|
حفاظت از اتصال کوتاه
ارائه نشده
|
مستندات
تأیید نسخه
|
|
۱ · سیستم
|
نسخه دقیق CPU S7-200 SMART، موقعیت گسترش، ظرفیت ماژول و نسخه راهنمای کاربری را تأیید کنید.
|
|
۲ · برقی
|
سازگانی پردازنده مرکزی، توپولوژی بار ۲۴ ولت دیسی، جریان گروهی، فرکانس سوئیچینگ و محافظت خارجی را تأیید کنید.
|
|
۳ · حفاظت
|
تعریف اقدامات مناسب برای جریان اضافی، اتصال کوتاه و جداسازی متناسب با کاربرد.
|
|
۴ · سیمکشی
|
پیروی از تخصیص رسمی ترمینالها و بررسی هادیها، نقاط مشترک، قطبیت و طول کابل.
|
|
هویت مقاله
|
تطابق شمارهٔ مقالهٔ ۶ES7288-2DT16-0AA0 در پیشفاکتور، برچسب و مستندات موجود.
|
|
انطباق سیستم
|
تأیید سازگاری پردازندهٔ S7-200 SMART CPU، موقعیت مجاز برای گسترش و ظرفیت ماژولها
|
|
توپولوژی کانال
|
ورودی/خروجی: ۸ ورودی دیجیتال / ۸ خروجی دیجیتال؛ خروجی: ترانزیستور ۲۴ ولت جریان مستقیم؛ ظرفیت نامی: ۰٫۷۵ آمپر در هر خروجی
|
|
برنامهٔ بار
|
سازگانی پردازنده مرکزی، توپولوژی بار ۲۴ ولت دیسی، جریان گروهی، فرکانس سوئیچینگ و محافظت خارجی را تأیید کنید.
|
|
حفاظت
|
تعیین حفاظت خارجی، زیرا حفاظت داخلی در برابر اتصال کوتاه مشخص نشده است
|
|
مستندات
|
در صورت نیاز، درخواست برگهٔ اطلاعات فنی مربوطه، اعلامیهها و بازنگری راهنمای سیستم
|
|
شواهد تجاری
|
تأیید وضعیت، موجودی انبار، عکسهای فعلی، آزمونها، ضمانتنامه، شرایط ارسال و پرداخت پیش از ثبت سفارش
|
|
موجودی فیزیکی
|
تأیید پیش از ارائهٔ پیشفاکتور. هیچ ادعایی دربارهٔ تعداد بدون ارائهٔ شواهد فعلی از انبار انجام نمیشود
|
|
وضعیت
|
وضعیت محصول (نو، کارکرده یا بازسازیشده) مشروط به بررسی و تأیید برای واحد ارائهشده است
|
|
عکسهای فعلی
|
عکسهای فعلی محصول فیزیکی و نامبرند در صورت درخواست قابل ارائهاند، مشروط به موجودی.
|
|
گارانتی
|
مدت و پوشش گارانتی را پیش از ارائه نقلقول تأیید کنید.
|
|
زمان ارسال
|
مشروط به تأیید پس از تأیید موجودی، بازرسی و مقصد.
|
|
آزمایش
|
وضعیت آزمون و هر سند آزمون موجودی که در دسترس باشد، در صورت درخواست ارائه میشود؛ فرض نکنید آزمون انجام شده است.
|
|
روشهای پرداخت
|
روشهای پذیرفتهشده در فاکتور پیشفاکتور ذکر میشوند؛ پیش از ارائه نقلقول تأیید کنید.
|
|
پاسخ به پیشفاکتور
|
مشروط به تأیید بر اساس مقدار، مقصد و محدوده اسناد.
|
|
اعتماد در معامله
|
اسناد شرکت، جزئیات دریافتکننده و فرآیند معامله در صورت درخواست قابل ارائهاند. جزئیات دریافتکننده و سفارش را پیش از پرداخت تأیید کنید.
|
|
