خروجی
۱۶ خروجی رله |
تماسها
ماسهبردار |
رتبه بندی
۲ آمپر در هر خروجی |
شماره مقاله
6ES7288-2QR16-0AA0
|
نوع محصول
EM QR۱۶، DQ ۱۶× رله /۲ آمپر
|

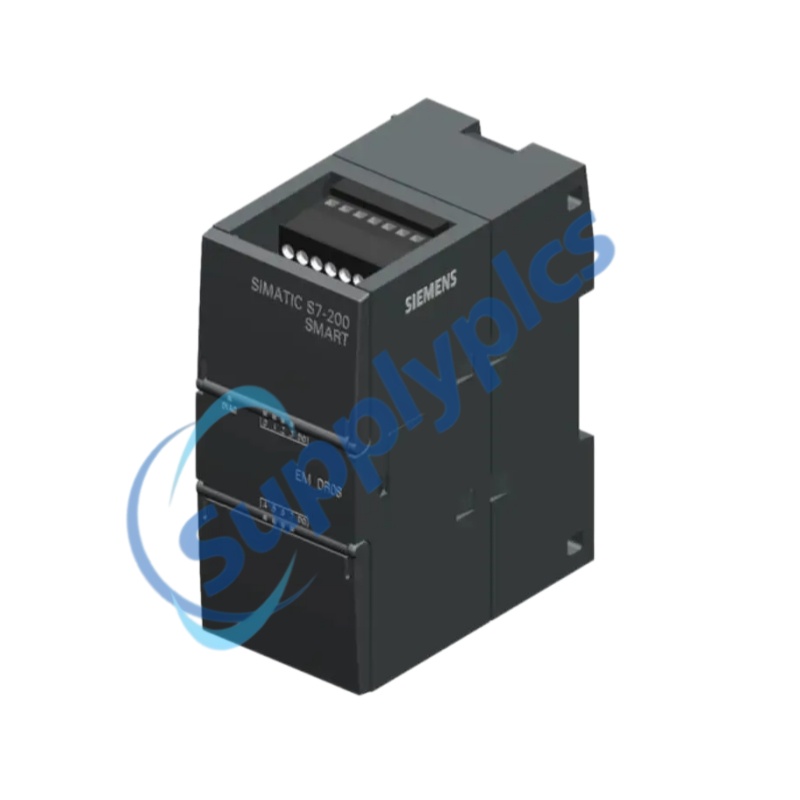

این ماژول سیمنز سیماتیک S۷-۲۰۰ اسمارت با شماره مقاله 6ES7288-2QR16-0AA0 شناسایی میشود. توصیف رسمی آن این است: سیماتیک S۷-۲۰۰ اسمارت، ماژول خروجی دیجیتال EM DR۱۶، ۱۶ خروجی دیجیتال، رلهٔ ۲ آمپری.
نقطه اصلی فروش: شانزده خروجی تماس خشک رله با ظرفیت ۲ آمپر در هر نقطه.
|
EM QR۱۶
گسترش ورودی/خروجی متمرکز بر کاربرد
|
|
|
کانالهای خروجی
|
۱۶ خروجی دیجیتال رلهای با تماس خشک.
|
|
محدودهٔ ولتاژ تماس
|
۵ ولت جریان مستقیم تا ۳۰ ولت جریان مستقیم یا ۵ ولت جریان متناوب تا ۲۵۰ ولت جریان متناوب.
|
|
جریان نامی
|
حداکثر ۲٫۰ آمپر به ازای هر نقطهٔ خروجی.
|
|
جریان به ازای هر مشترک
|
حداکثر ۸ آمپر به ازای هر مشترک طبق دستورالعمل سیستمی شیمنس.
|
|
بار لامپ
|
حداکثر ۳۰ وات جریان مستقیم یا ۲۰۰ وات جریان متناوب.
|
|
مقاومت تماس
|
حداکثر ۰٫۲ اهم در حالت نو.
|
|
جدا شدن خروجی
|
تماسهای خشک رله؛ آزمون رسمی عزل: ۱۵۰۰ ولت جریان متناوب به مدت ۱ دقیقه.
|
|
تامین برق ماژول
|
منبع تغذیه سیمپیچ رله: ۲۴ ولت جریان مستقیم؛ محافظت در برابر معکوس شدن قطبیت در اسناد ذکر شده است.
|
|
ابعاد
|
۴۵ میلیمتر × ۱۰۰ میلیمتر × ۸۱ میلیمتر.
|
|
طول کابل
|
حداکثر طول کابل زرهدار: ۵۰۰ متر؛ حداکثر طول کابل بدون زره برای خروجیهای دیجیتال: ۱۵۰ متر.
|
|
ساخت و ساز
EM QR۱۶
|
|
|
جعبهبندی
IP20
|
حفاظت از اتصال کوتاه
ارائه نشده
|
مستندات
تأیید نسخه
|
|
۱ · سیستم
|
نسخه دقیق CPU S7-200 SMART، موقعیت گسترش، ظرفیت ماژول و نسخه راهنمای کاربری را تأیید کنید.
|
|
۲ · برقی
|
تأیید ولتاژ تماس AC/DC، نوع بار، جریان راهاندازی اولیه، جریان مشترک رله، فرکانس قطع و وصل و ابزارهای محافظ.
|
|
۳ · حفاظت
|
تعریف اقدامات مناسب برای جریان اضافی، اتصال کوتاه و جداسازی متناسب با کاربرد.
|
|
۴ · سیمکشی
|
پیروی از تخصیص رسمی ترمینالها و بررسی هادیها، نقاط مشترک، قطبیت و طول کابل.
|
|
هویت مقاله
|

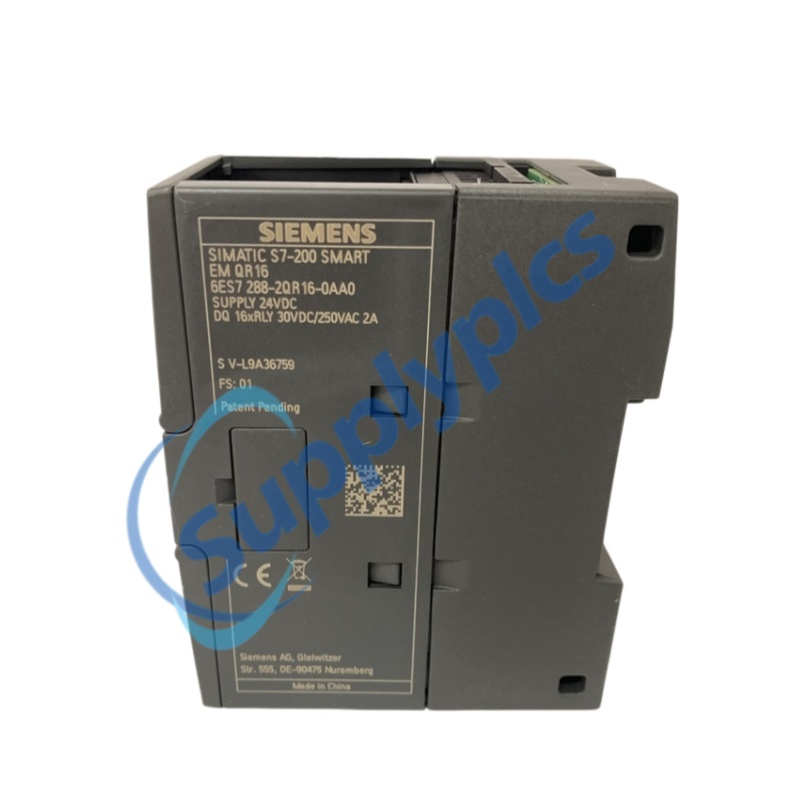

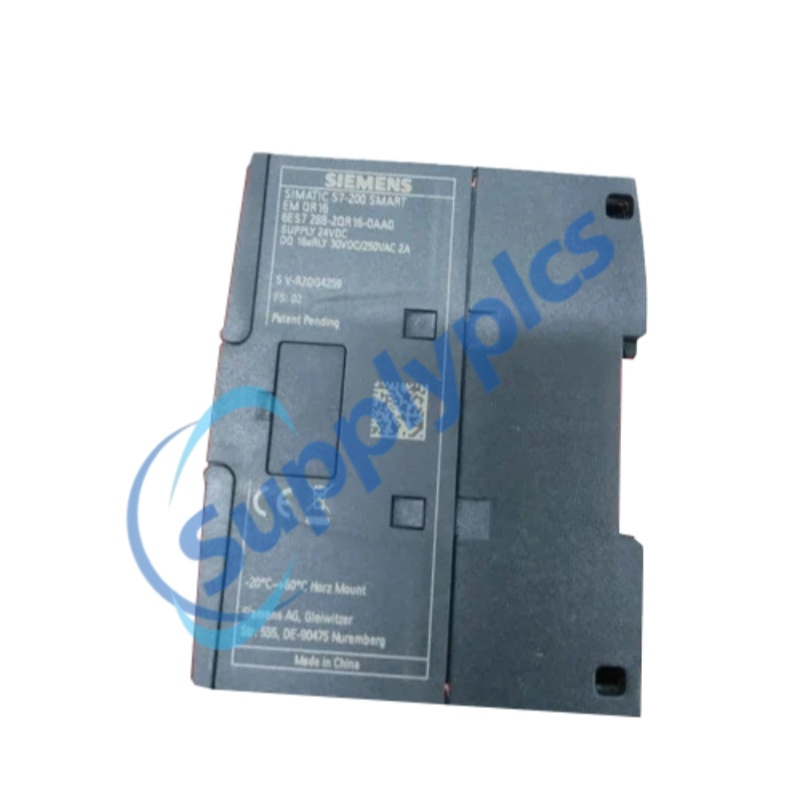

تطابق شماره مقاله ۶ES۷۲۸۸-۲QR۱۶-۰AA۰ در پیشفاکتور، برچسب و مستندات موجود.
|
|
انطباق سیستم
|
تأیید سازگاری پردازندهٔ S7-200 SMART CPU، موقعیت مجاز برای گسترش و ظرفیت ماژولها
|
|
توپولوژی کانال
|
خروجیها: ۱۶ خروجی رلهای؛ تماسها: تماس خشک؛ ظرفیت نامی: ۲ آمپر در هر خروجی
|
|
برنامهٔ بار
|
تأیید ولتاژ تماس AC/DC، نوع بار، جریان راهاندازی اولیه، جریان مشترک رله، فرکانس قطع و وصل و ابزارهای محافظ.
|
|
حفاظت
|
تعیین حفاظت خارجی، زیرا حفاظت داخلی در برابر اتصال کوتاه مشخص نشده است
|
|
مستندات
|
در صورت نیاز، درخواست برگهٔ اطلاعات فنی مربوطه، اعلامیهها و بازنگری راهنمای سیستم
|
|
شواهد تجاری
|
تأیید وضعیت، موجودی انبار، عکسهای فعلی، آزمونها، ضمانتنامه، شرایط ارسال و پرداخت پیش از ثبت سفارش
|
|
موجودی فیزیکی
|
تأیید پیش از ارائهٔ پیشفاکتور. هیچ ادعایی دربارهٔ تعداد بدون ارائهٔ شواهد فعلی از انبار انجام نمیشود
|
|
وضعیت
|
وضعیت محصول (نو، کارکرده یا بازسازیشده) مشروط به بررسی و تأیید برای واحد ارائهشده است
|
|
عکسهای فعلی
|
عکسهای فعلی محصول فیزیکی و نامبرند در صورت درخواست قابل ارائهاند، مشروط به موجودی.
|
|
گارانتی
|
مدت و پوشش گارانتی را پیش از ارائه نقلقول تأیید کنید.
|
|
زمان ارسال
|
مشروط به تأیید پس از تأیید موجودی، بازرسی و مقصد.
|
|
آزمایش
|
وضعیت آزمون و هر سند آزمون موجودی که در دسترس باشد، در صورت درخواست ارائه میشود؛ فرض نکنید آزمون انجام شده است.
|
|
روشهای پرداخت
|
روشهای پذیرفتهشده در فاکتور پیشفاکتور ذکر میشوند؛ پیش از ارائه نقلقول تأیید کنید.
|
|
پاسخ به پیشفاکتور
|
مشروط به تأیید بر اساس مقدار، مقصد و محدوده اسناد.
|
|
اعتماد در معامله
|
اسناد شرکت، جزئیات دریافتکننده و فرآیند معامله در صورت درخواست قابل ارائهاند. جزئیات دریافتکننده و سفارش را پیش از پرداخت تأیید کنید.
|
|
