نام محصول: ماژول خروجی
نام تجاری: زیمنس
شماره مدل: 505-4532
کشور مبدا: آلمان
ضمانت: 12 ماه
واتساپ: +۸۶ ۱۸۱۵۹۸۸۹۹۸۵
ایمیل： [email protected]
نام تجاری: |
زیمنس |
شماره مدل: |
505-4532 |
کشور مبدا: |
آلمان |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
زمان تحویل: موجود در انبار |
شرایط پرداخت: |
T/T |
|
مدیر فروش: |
استلا |
|
ارسال ایمیل: |
|
|
تماس از طریق واتساپ: |
|
پارامتر |
ارزش / توضیحات |
|
شماره مدل |
505-4532(تکساز اینسترومنتس، شماره محصول: ۵۰۵-۴۵۳۲) |
|
نوع محصول |
ماژول خروجی دیجیتال جریان مستقیم (DC) |
|
سازگاری با سیستم |
PLC SIMATIC 505 / TI 505 |
|
تعداد خروجی ها |
32 نقطه |
|
نوع خروجی |
روش تأمین برق (جریان از خروجی به بار جریان مییابد) |
|
ولتاژ نامی |
۶ تا ۲۴ ولت جریان مستقیم (نامی) |
|
محدوده ولتاژ عملیاتی |
۴٫۵ تا ۳۴ ولت جریان مستقیم (شامل محدوده کامل) |
|
رتبه بندی فعلی |
۰٫۵ آمپر در هر نقطه خروجی |
|
بار کمینه |
۵ میلیآمپر در هر نقطه خروجی |
|
بار اضافی موقت (حداکثر) |
۲٫۰ آمپر برای ۱ میلیثانیه |
|
افت ولتاژ (حداکثر) |
۱٫۸ ولت (حالت روشن) |
|
جریان نشتی (حداکثر) |
۰٫۲ میلیآمپر (حالت خاموش) |
|
محافظت در برابر قطع مدار |
دیود بازگشتی یکپارچه |
|
تأخیر سوئیچینگ (حداکثر) |
۱ میلیثانیه (روشن به خاموش / خاموش به روشن) |
|
فیوزهای طرف کاربر |
۴ فیوز (یک فیوز برای هر بلوک مشترک ۸ نقطهای) — ۳ آمپر، ۱۲۵ ولت، ابعاد ۵×۲۰ میلیمتر، نوع معمولی (با تأخیر در قطع) |
|
نشاندهندهٔ سوختن فیوز |
در صورت باز شدن فیوز، LED قرمز روشن میشود (مشروط به اعمال تغذیه توسط کاربر) |
|
نشاندهندهٔ وضعیت بهصورت جداگانه برای هر کانال |
لئد سبز |
|
منزوی شدن |
بین میدان و کنترلکننده: ۱۵۰۰ ولت مؤثر (Vrms) |
|
دمای عملیاتی طرف میدان (فیلد) |
۰ درجه سانتیگراد تا +۶۰ درجه سانتیگراد (با کاهش ظرفیت از ۴۰ درجه سانتیگراد به بالا) |
|
دماي ذخیره سازی |
۴۰- تا ۷۰+ درجه سانتیگراد |
|
ابعاد (عرض × ارتفاع × عمق) |
۲۷٫۹ سانتیمتر × ۲٫۵ سانتیمتر × ۲۰٫۳ سانتیمتر (۱۱٫۰ اینچ × ۱٫۰ اینچ × ۸٫۰ اینچ) |
|
وزن |
تقریباً ۰٫۹ کیلوگرم (۲٫۰ پوند) |
|
تاییدیههای مربوط به نهادها |
دارای مجوز UL (تجهیزات کنترل صنعتی)، تأییدشده توسط CSA، تأییدشده توسط FM (کلاس I، منطقهٔ ۲، محلهای خطرناک)، دارای نشان CE |
|
وضعیت چرخه حیات |
منسوخشده (تگزاس اینسترومنتس / زیمنس) |

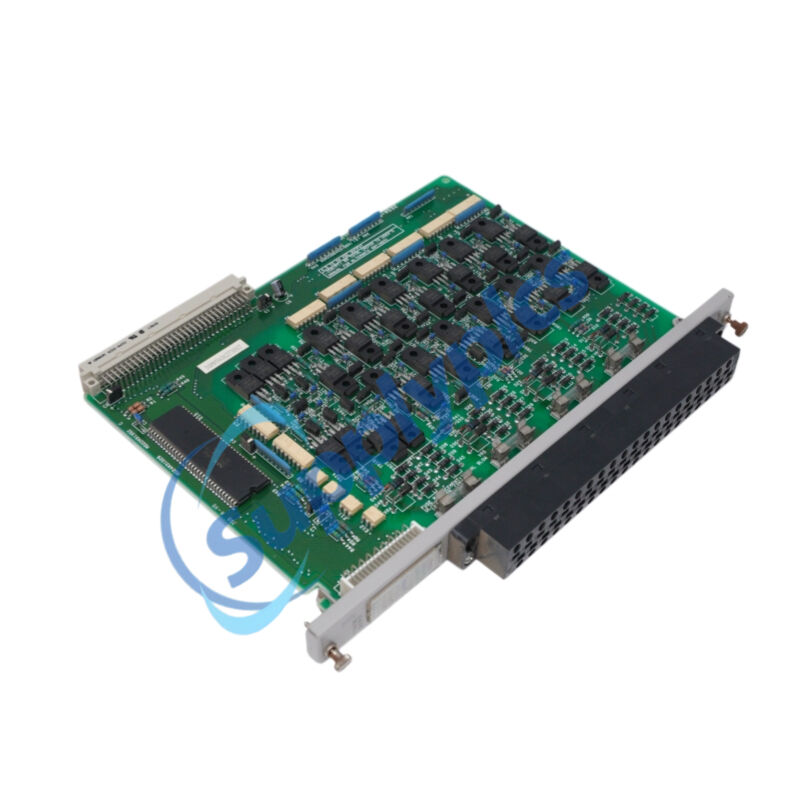

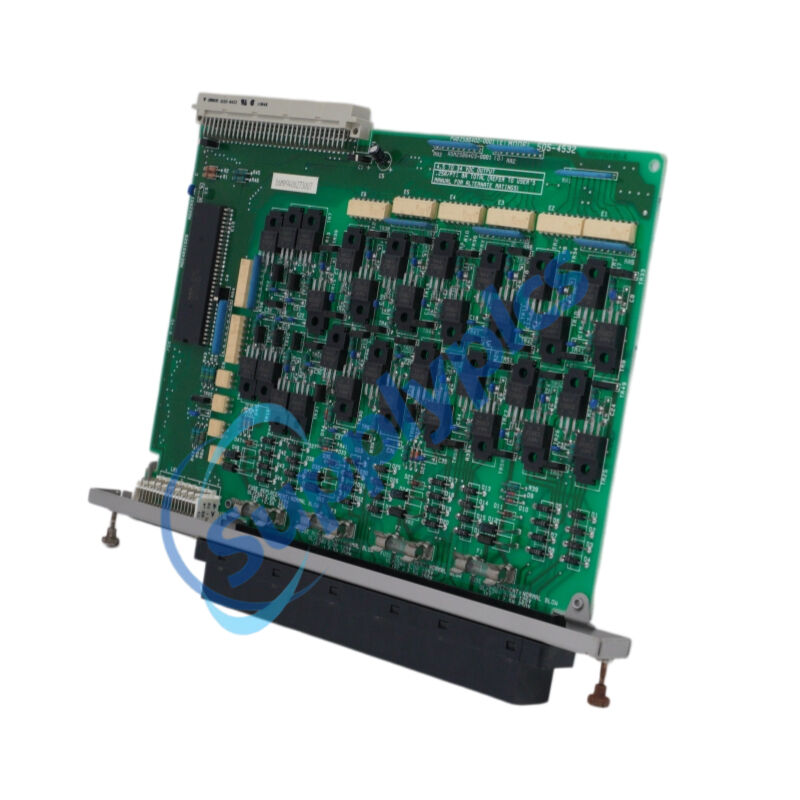

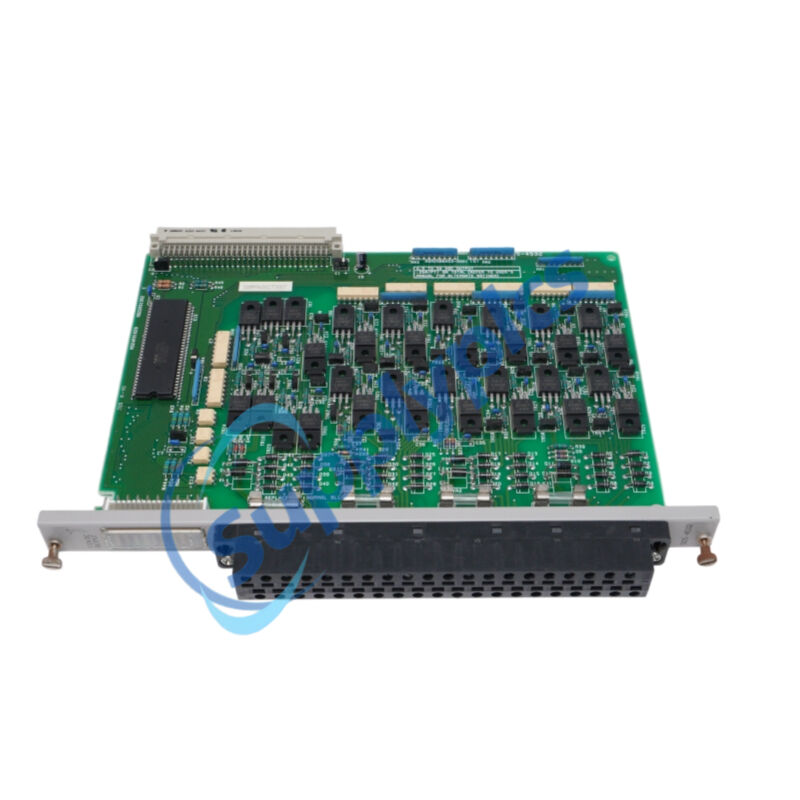

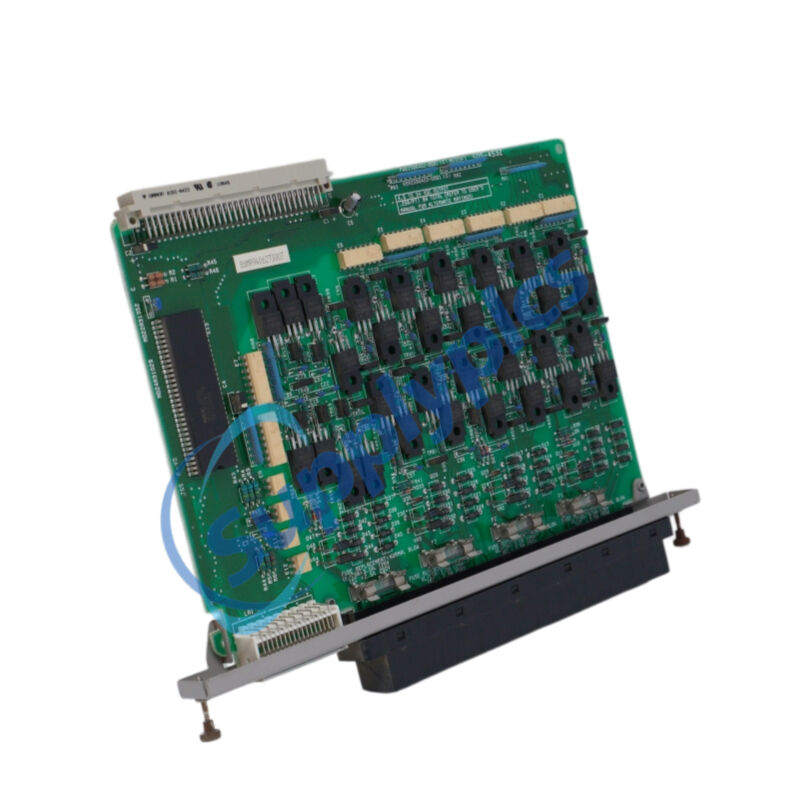

The زیمنس ۵۰۵-۴۵۳۲ یک ماژول خروجی دیجیتال DC با ۳۲ نقطه است که برای پلتفرم PLCهای SIMATIC 505 / TI 505 طراحی و ساخته شده است. این ماژول 505‑4532دارای خروجیهای منبعدهنده ۲۴ ولت DC با جریان ۰٫۵ آمپر در هر نقطه است و بنابراین برای راهاندازی سلونوئیدها، کنتاکتورها، چراغهای نشاندهنده و سایر بارهای صنعتی بسیار مناسب است. این ماژول 505‑4532دارای مشترکهای خروجی عایقبندیشده، دیودهای بازگشتی داخلی، فیوزهای قابل تعویض در محل نصب و LEDهای وضعیت جداگانه برای هر کانال است. بهعنوان یک طراحی اصیل تگزاس اینسترومنتس که اکنون تحت نظارت زیمنس قرار دارد، این ماژول 505‑4532همچنان یک جزء قابل اعتماد برای نگهداری و بهروزرسانی سیستمهای خودکارسازی قدیمی مبتنی بر ۵۰۵ باقی مانده است.
ماشینآلات صنعتی — درایوهای نوار نقاله، تجهیزات بستهبندی، ماشینآلات نساجی و چاپ.
کنترل فرآیند — عملیات فعالسازی شیرها، کنترل پمپها و اعلام هشدار در نیروگاههای آب/فاضلاب، شیمیایی، غذایی و داروسازی.
مونتاژ خودکار — خطوط تولید خودرو، سلولهای کاری رباتیک و حمل و نقل مواد.
حفظ سیستمهای قدیمی – جایگزینی و ارتقاء مستقیم رکهای ورودی/خروجی مبتنی بر ۵۰۵ موجود بدون نیاز به بازسیمکشی.
طراحی صنعتی با تراکم بالا و صرفهجویی در فضا – ۳۲ خروجی DC با قابلیت منبعدهی در یک ماژول تکعرضی.
عملکرد سریع و قطعی – حداکثر تأخیر روشن/خاموش ۱ میلیثانیه، حداقل بار ۵ میلیآمپر، تحمل بار اضافی موقت تا ۲ آمپر.
محافظت داخلی برای خروجیها – سوئیچینگ دیود (Suppression) برای جلوگیری از پیک ولتاژ معکوس (kickback) همراه با فیوزهای ۳ آمپری از سوی کاربر برای هر گروه ۸ خروجی مشترک.
تشخیص جامع – LED سبز برای هر کانال نشاندهندهٔ دستور PLC و نشانگر قرمز برای فیوز سوخته، هشدار را به اپراتور اعلام میکند.
عایق گالوانیک – عایقبندی ۱۵۰۰ ولت مؤثر (Vrms) بین میدان و کنترلکننده و ۵۰۰ ولت مؤثر (Vrms) بین زمینهای مشترک برای ادغام ایمن.
رتبهبندی محیطی صنعتی – کارکرد در دمای ۰ تا ۶۰ درجه سانتیگراد با کاهش ظرفیت (derating)؛ مقاوم در برابر رطوبت و لرزش.
تقویت سیگنالهای منطقی PLC – تبدیل دستورات پایینسطحی ۵ ولت جریان مستقیم (DC) از بکپِلن به خروجیهای منبعدهندهٔ ۲۴ ولت جریان مستقیم با جریان بالا (۰٫۵ آمپر) که برای راهاندازی عملگرها در دنیای واقعی مناسب هستند.
اجراي عزل الکتریکی – عزل گالوانیکی بین بکپِلن کنترلر و سیمکشی میدانی، CPU را در برابر اتصال کوتاهها و نوسانات گذرا در میدان محافظت میکند.
ارائه وضعیت بصری برای هر کانال – LEDهای سبز بهصورت واضح وضعیت خروجی فرماندادهشده را نشان میدهند؛ و یک LED قرمز اختصاصی در صورت پفکردن فیوز هر یک از چهار بلوک خروجی ۸ نقطهای، هشدار میدهد.
فعالسازی بارهای جریان مستقیم (DC) – سولنوئیدها، کنتاکتورها، چراغهای نشانگر، موتورهای کوچک جریان مستقیم و رلههای رابط را میتوان بدون استفاده از رلههای میانی خارجی بهطور مستقیم کنترل کرد.
سادهسازی نگهداری سیستمهای قدیمی – این ماژول کاملاً سازگان با ترمینالبلوکهای اصلی ۵۰۵، برشهای جعبهنشینی و پیکربندی نرمافزاری آنهاست.
سوال ۱: جریان خروجی اسمی مدل ۵۰۵‑۴۵۳۲ چقدر است؟
A1: The 505‑4532این ماژول برای ۰٫۵ آمپر در هر نقطه (بهصورت پیوسته) رتبهبندی شده است و قابلیت تحمل بار اضافی موقت تا ۲٫۰ آمپر به مدت ۱ میلیثانیه را دارد؛ بنابراین برای راهاندازی مستقیم سلونوئیدها، رلهها و چراغهای نشانگر مناسب است.
سوال ۲: آیا ماژول ۵۰۵‑۴۵۳۲ از نوع خروجی منبعدهنده (sourcing) یا خروجی دریافتکننده (sinking) است؟
A2: The 505‑4532این ماژول از نوع خروجی منبعدهنده است (جریان از خروجی به سمت بار جریان مییابد). بار باید بین خروجی و نقطه بازگشت مشترک (۰ ولت) متصل شود.
سوال ۳: آیا ماژول ۵۰۵‑۴۵۳۲ هنوز توسط شرکت زیمنس عرضه میشود؟
A3: خیر، این رک 505‑4532این ماژول از تولید خارج شده است؛ با این حال واحدهای موجود از انبارهای اضافی، بازسازیشده و موجودی قدیمی جدید (NOS) همچنان بهطور گسترده از طریق تأمینکنندگان تخصصی خودکارسازی صنعتی در دسترس هستند.
سوال ۴: چگونه میتوانم جایگزین دقیقی برای ماژول ۵۰۵‑۴۵۳۲ تهیه کنم؟
پاسخ 4: ماژول خروجی DC ۳۲ نقطهای CTI ۲۵۰۰‑۲۵۳۲ جایگزین مدرن و مستقیم (drop-in) است که دارای اندازه فیزیکی، آرایش پینهای ترمینال بلوك و ویژگیهای برنامهنویسی یکسانی با ماژول ۵۰۵‑۴۵۳۲ میباشد.
سوال ۵: عملکرد LED قرمز روی ماژول ۵۰۵‑۴۵۳۲ چیست؟
A5: دیود ساطعکننده نور قرمز (LED) هنگامی روشن میشود که فیوز طرف کاربر در هر یک از چهار نقطه مشترک خروجی ۸تایی باز شود، به شرطی که تغذیه کاربر اعمال شده باشد. این فیوز روی برد مدار چاپی (PCB) قرار دارد و پس از قطع تغذیه قابل تعویض است.
