نام محصول: PLCها / کنترل ماشینآلات
نام تجاری: زیمنس
شماره مدل: 505-4232
کشور مبدا: آلمان
ضمانت: 12 ماه
واتساپ: +۸۶ ۱۸۱۵۹۸۸۹۹۸۵
ایمیل： [email protected]
نام تجاری: |
زیمنس |
شماره مدل: |
505-4232 |
کشور مبدا: |
آلمان |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
زمان تحویل: موجود در انبار |
شرایط پرداخت: |
T/T |
|
مدیر فروش: |
استلا |
|
ارسال ایمیل: |
|
|
تماس از طریق واتساپ: |
|
پارامتر |
مشخصات |
|
شماره مدل |
505-4232(PPX:505-4232-A) |
|
نوع محصول |
ماژول ورودی AC گسسته ۳۲ نقطهای |
|
سازگاری با سیستم |
کنترلکنندههای قابل برنامهریزی (PLCs) سیمنس سیماتیک ۵۰۵ / TI ۵۰۵ |
|
تعداد ورودیها |
32 |
|
ولتاژ نامی |
۱۰۰–۱۱۵ ولت متناوب (VAC) |
|
محدوده ولتاژ حالت روشن |
۷۹٫۰ ولت متناوب (حداقل) تا ۱۳۲٫۰ ولت متناوب (حداکثر) |
|
محدوده ولتاژ حالت خاموش |
۰٫۰ ولت متناوب (حداقل) تا ۲۰٫۰ ولت متناوب (حداکثر) |
|
جریان ورودی در حالت روشن |
۴٫۰ میلیآمپر (حداقل) تا ۱۵٫۰ میلیآمپر (حداکثر) |
|
بیشترین جریان ورودی در حالت خاموش |
۱٫۵ میلیآمپر |
|
زمان تأخیر ورودی |
۶٫۰ میلیثانیه (حداقل) تا ۳۰٫۰ میلیثانیه (حداکثر) |
|
فرکانس عملیاتی |
۴۷ تا ۶۳ هرتز |
|
تغذیه ماژول از پایه |
۲٫۰ وات |
|
منزوی شدن |
جداکنندگی نوری بین ورودیهای میدانی و صفحه پشتی کنترلر |
|
مشترکهای عایقشده |
۴ (۸ ورودی به ازای هر مشترک) |
|
شاخصهای LED |
بله، LED وضعیت به ازای هر کانال |
|
ابعاد (تقریبی) |
۲۷٫۹ سانتیمتر × ۲٫۵ سانتیمتر × ۲۰٫۳ سانتیمتر (۱۱٫۰ اینچ × ۱٫۰ اینچ × ۸٫۰ اینچ) |
|
وزن (تقریبی) |
۰٫۳۴ کیلوگرم (۰٫۷۵ پوند) تا ۰٫۸ کیلوگرم (۱٫۷۶ پوند) |
|
دماي عملکرد |
از ۲۰- درجه سانتیگراد تا ۷۰+ درجه سانتیگراد (از ۴- درجه فارنهایت تا ۱۵۸+ درجه فارنهایت) |
|
دماي ذخیره سازی |
از ۴۰- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد (از ۴۰- درجه فارنهایت تا ۱۸۵+ درجه فارنهایت) |
|
رطوبت نسبی |
۵ تا ۹۵ درصد، غیرمتراکمشونده |
|
درجه آلودگی |
کلاس ۲، IEC 664، 664A |
|
تاییدیههای مربوط به نهادها |
مورد تأیید UL، مورد تأیید CSA، علامت CE |
|
کشور مبدا |
آلمان |
|
وضعیت چرخه حیات |
منسوخ شده / منسوخشده – محصول قدیمی |
|
جایگزین شناختهشده از شخص ثالث |
CTI 2500-2559 (ماژول ورودی AC ۳۲ نقطهای) |

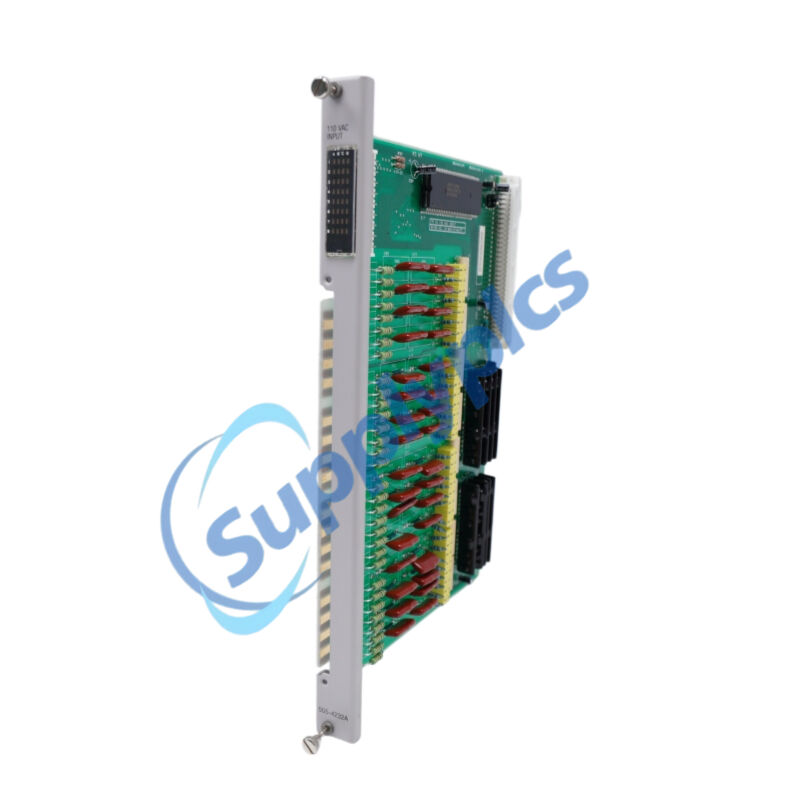

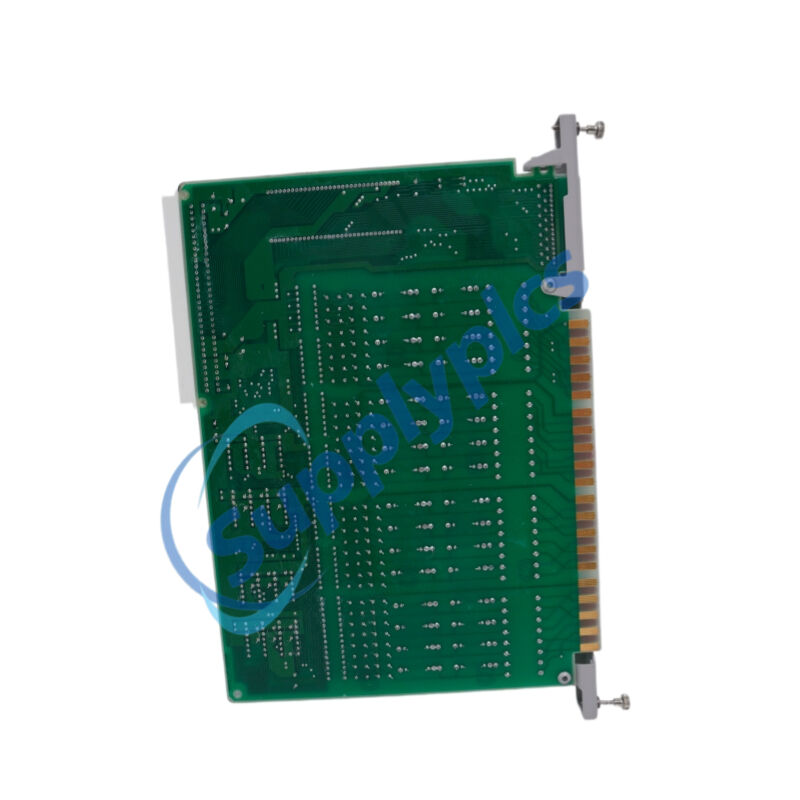

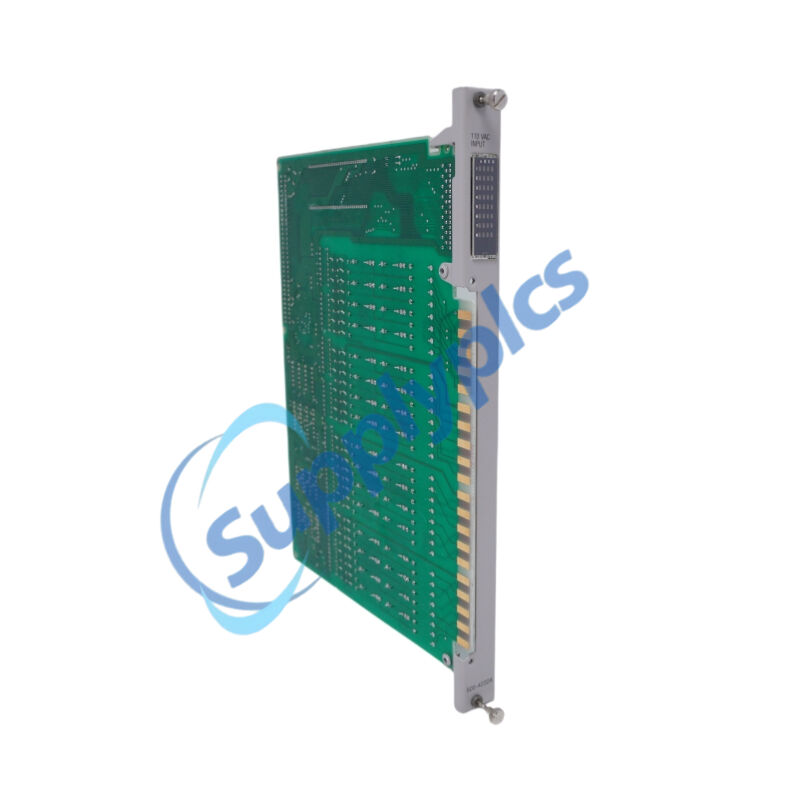

The زیمنس 505‑4232 یک ماژول ورودی AC گسسته با ۳۲ نقطه است که برای پلتفرم PLC SIMATIC 505 (TI 505) طراحی شده است. این ماژول 505‑4232سیگنالهای فیلد ۱۱۰ ولت AC (در محدوده ۷۹ تا ۱۳۲ ولت AC) را میپذیرد و آنها را بهصورت نوری از بُرد پشتی کنترلر جدا میسازد. این ماژول تنها ۲ وات توان از بُرد ۵۰۵ مصرف میکند و میتوان آن را با تأخیرهای ورودی ۶ تا ۳۰ میلیثانیه بازپیکربندی کرد، که آن را برای اتصال کلیدهای حدی، دکمههای فشاری و سایر تجهیزات فیلد AC مناسب میسازد. این ماژول 505‑4232با قابلیت تنظیم مجدد تأخیرهای ورودی ۶ تا ۳۰ میلیثانیه، مناسب برای اتصال کلیدهای حدی، دکمههای فشاری و سایر تجهیزات فیلد AC است. این ماژول 505‑4232همچنان ماژول ورودی/خروجی قابل اعتمادی برای نگهداری سیستمهای خودکارسازی قدیمی مبتنی بر ۵۰۵ باقی مانده است.
اتوماسیون کارخانه : خطوط مونتاژ، ماشینآلات بستهبندی، سیستمهای جابجایی مواد
کنترل فرآیند : تصفیه آب و فاضلاب، نیروگاههای شیمیایی و دارویی، تولید مواد غذایی و نوشیدنی
ماشینآلات صنعتی : تجهیزات نساجی، چاپ و تبدیل
اتوماسیون ساختمان : نظارت بر وضعیت سیستمهای HVAC، کنترل روشنایی، نظارت بر قفلهای ایمنی
حفظ سیستمهای قدیمی : جایگزینی مستقیم ماژولهای ورودی AC معیوب در رکهای کنترل موجود مبتنی بر ۵۰۵
تراکم بالای کانالها – ۳۲ نقطه ورودی AC در یک ماژول ورودی/خروجی با عرض تکگانه
محدوده کاری گسترده AC – پذیرش ولتاژ ۷۹ تا ۱۳۲ ولت AC (نامی ۱۰۰ تا ۱۱۵ ولت AC) برای سازگاری جهانی
پیکربندی ورودی انعطافپذیر – هر ورودی میتواند بهصورت جداگانه برای تشخیص ولتاژ انتخاب شود
تأخیر قابل پیکربندی در ورودی – فیلترینگ ۶ تا ۳۰ میلیثانیهای نویزهای الکتریکی را خنثی میکند
مصرف برق کم – مصرف تنها ۲ وات از بُرد پشتی ۵۰۵؛ نیازی به منبع تغذیه خارجی نیست
عایقبندی نوری – از PLC در برابر نوسانات ناشی از سیمکشی میدان محافظت میکند
چهار نقطه مشترک ایزوله – ۸ ورودی در هر نقطه مشترک برای انعطافپذیری بیشتر در سیمکشی میدان
وضعیت LED در هر نقطه – نشانگر سبز «روشن» برای هر کانال، فعالیت ورودی را تأیید میکند
سازگاری جهانی با ۵۰۵ – با تمام واحدهای پردازشی مرکزی SIMATIC 505 (۵۴۵، ۵۵۵، ۵۷۵) و پایههای ۵۰۵ کار میکند
تبدیل سیگنالهای فیلد ۱۱۰ ولت AC روشن/خاموش به وضعیتهای منطقی که واحد پردازشی مرکزی ۵۰۵ میتواند بخواند
فیلتر کردن سیگنالهای ورودی نویزی با تأخیر قابل پیکربندی ۶ تا ۳۰ میلیثانیه برای جلوگیری از فعالشدن نادرست
جدا سازی نوری هر کانال ورودی برای محافظت از الکترونیک کنترلکننده در برابر پیکهای ولتاژ فیلد
32 نقطه ورودی را در چهار نقطه مشترک عایقبندیشده سازماندهی میکند (8 نقطه در هر نقطه مشترک) برای آرایشهای انعطافپذیر سیمکشی
LEDهای کانالهای جداگانه را روشن میکند برای ارائه وضعیت بصری بلادرنگ ورودیهای فیلد
توان عملیاتی را مستقیماً از بُرد پشتی (backplane) 505 دریافت میکند و از طریق نقشهبرداری ورودی/خروجی (I/O mapping) PLC پیکربندی میشود
سوال ۱: محدوده ولتاژ ورودی برای مدل 505‑4232 چیست؟
A1: The 505‑4232سیگنالهای AC را در محدوده ۷۹ تا ۱۳۲ ولت AC میپذیرد که ولتاژ نامی آن ۱۰۰ تا ۱۱۵ ولت AC است.
سوال ۲: مدل 505‑4232 چند نقطه ورودی دارد؟
A2: The 505‑4232دارای ۳۲ نقطه ورودی AC مجزا است.
سوال ۳: آیا مدل ۵۰۵‑۴۲۳۲ هنوز توسط شرکت زیمنس در دسترس است؟
A3: شرکت زیمنس تولید ماژول 505‑4232این محصول اکنون تنها بهصورت موجودی قدیمی جدید یا واحدهای بازسازیشده از تأمینکنندگان تخصصی خودکارسازی قابلتأمین است.
سوال ۴: جایگزین مستقیم مدل ۵۰۵‑۴۲۳۲ چیست؟
پاسخ 4: ماژول ورودی AC ۳۲ نقطهای CTI ۲۵۰۰‑۲۵۵۹ جایگزینی دقیق (Drop-in) است که همان اندازه فیزیکی، آرایش پینهای بلوک ترمینال و روش برنامهنویسی را با مدل زیمنس مشترک دارد. 505‑4232.
سوال ۵: مدل ۵۰۵‑۴۲۳۲ چقدر توان از پایه PLC مصرف میکند؟
A5: The 505‑4232این ماژول تنها ۲ وات توان از بکپلین ۵۰۵ مصرف میکند و نیازی به منبع تغذیه خارجی ندارد.
