PROSOFT CompactLogixまたはMicroLogixプラットフォーム用Profibus DPスレーブ通信モジュール PS69-DPS（新品・純正品）

PROSOFT CompactLogixまたはMicroLogixプラットフォーム用Profibus DPスレーブ通信モジュール PS69-DPS（新品・純正品）

製品名： 通信モジュール

ブランド名： プロソフト

モデル番号： PS69-DPS

産地: アメリカ合衆国

保証： 12ヶ月

ワットスアップ: +86 18159889985

メールアドレス： [email protected]

Appurtenance:

概要
見積もりのお問い合わせ
仕様
商品説明
用途
特長
機能
よくあるご質問（FAQ）
おすすめ商品

概要

ブランド名：	プロソフト
モデル番号：	PS69-DPS
産地:	アメリカ合衆国
包装詳細：	新品・工場シール済み
納期：	在庫ありの場合の納期
支払条件：	T/T

見積もりのお問い合わせ

営業マネージャー:	ステラ
メールでお問い合わせ：	[email protected]
WhatsAppでのお問い合わせ：	+86 18159889985

仕様

パラメータ	値 / 説明
製造元	ProSoft Technology
モデル番号	PS69-DPS
製品タイプ	PROFIBUS DP-V1 スレーブ通信モジュール
対応プラットフォーム	Rockwell Automation CompactLogix（1769シリーズ）およびMicroLogix 1500 LRP
PROFIBUS インターフェース	RS-485、最大12 Mbps、EN 50170準拠の絶縁型
診断インターフェース	RS-232、PS/2ミニDINメス、9600ボーレート、非絶縁
入力データ	最大244バイト
出力データ	最大244バイト
電源	+5 V ±5% / 260 mA
電源供給距離	1769電源から6モジュール以内
動作温度	0°C ～ +60°C（32°F ～ 140°F）
相対湿度	5% から 95%（結露なし）
フォーマット	標準1769シングルスロットモジュール
機関認証	C-UL列記、UL 508、CE、PNO認証済み

商品説明

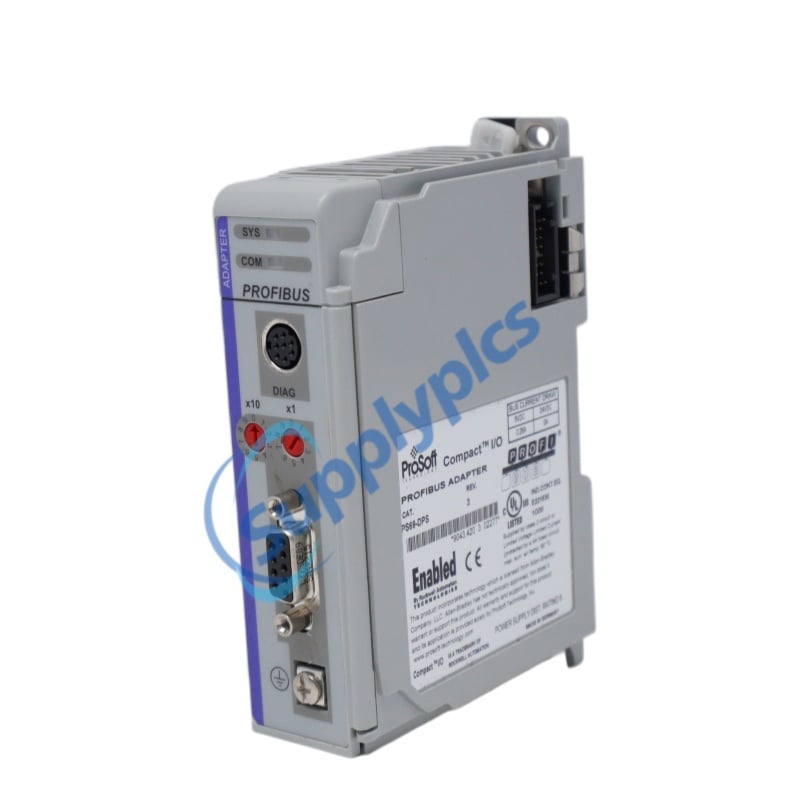

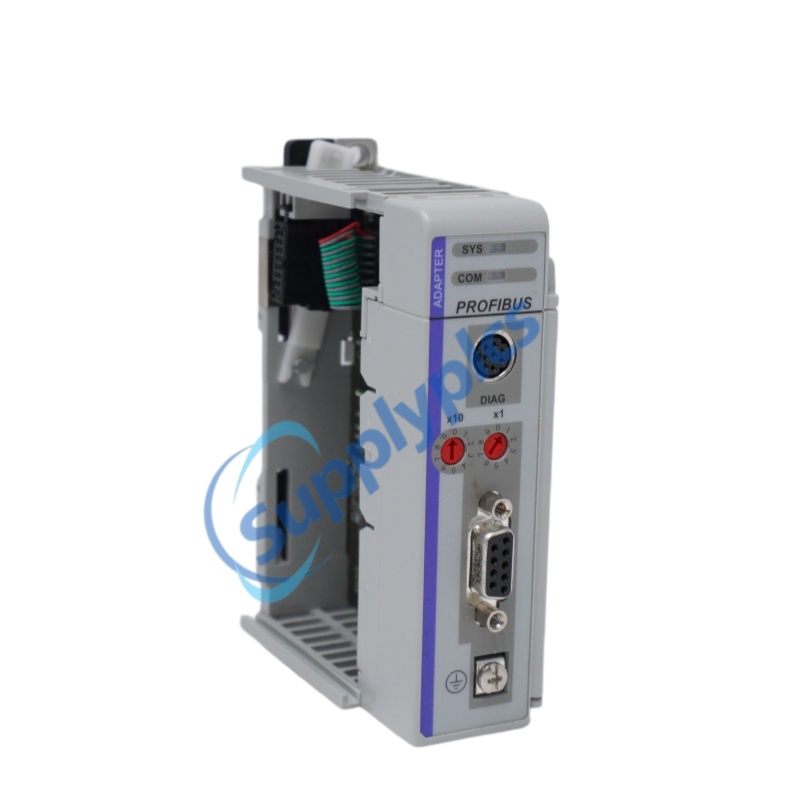

The ProSoft Technology PS69-DPS は、シングルスロットの通信モジュールであり、Rockwell Automation CompactLogixおよびMicroLogix 1500コントローラにPROFIBUS DP V0/V1接続機能を追加します。この PS69-DPS コントローラには標準のI/Oモジュールとして認識され、I/O制御およびCIPメッセージングの両方をサポートしますサードパーティ製構成ツール向けにGSDファイル（PSFT097A.gsd）が付属しています。この PS69-DPS 診断インターフェース、バスアドレス設定用ロータリースイッチ、および簡単な起動のための完全なサンプルプログラムを備えています .

用途

CompactLogix PLCシステムとのPROFIBUS DPネットワーク統合
PLCシステムとフィールドデバイス（インバータ、センサなど）を接続するプロセス制御
PROFIBUS DPネットワークデバイスからのデータ収集
自動車、食品・飲料、医薬品の製造ラインにおける製造オートメーション
タービン制御システムおよび保護リレーを接続する発電施設

特長

PROFIBUS認証済み 認められた品質認証マーク
DPV1対応 非周期メッセージング、拡張診断、および拡張データ対応を提供
ラダーロジック設定 ロッキーウェル・オートメーションとの連携性向上
柔軟な構成 設定はマスタから転送するか、RSLogix 5000アプリケーションで定義可能
診断インターフェース トラブルシューティング用RS-232ポート
ロータリーアドレススイッチ 0～99の範囲で簡易なPROFIBUSアドレス設定が可能
モジュラーI/O構成 最大24個のI/Oモジュールを柔軟に構成可能

機能

CompactLogixプラットフォーム向けのPROFIBUS DP-V1スレーブとして機能し、PROFIBUSネットワークとの統合を可能にします
周期的I/Oデータの転送を実行し、非周期的データおよび診断用のCIPメッセージングをサポートします
DPV0サービス（周期的データ交換、フェイルセーフ、グローバルコントロール、シンク／フリーズ）およびDPV1サービス（読み取り／書き込み、アラーム、拡張診断）をサポートします
明示的なラダーロジックCIPメッセージブロックを介して診断ステータスデータを提供します
RS-485 PROFIBUSインターフェースを介して通信し、最大12 Mbpsのボーレートに対応します
モジュラーI/Oデータ構成を備えており、最大24個のI/Oモジュールを設定できます

よくあるご質問（FAQ）

Q1: ProSoft PS69-DPSとは何ですか？
A1: The PS69-DPS rockwell AutomationのCompactLogixおよびMicroLogixコントローラ向けに設計されたPROFIBUS DP-V1スレーブ通信モジュールです .

Q2: PS69-DPSがサポートする最大PROFIBUSデータレートはいくらですか？
A2: The PS69-DPS 最大12 Mbpsのボーレートをサポートします .

Q3: PS69-DPS の PROFIBUS アドレスはどのように設定しますか？
A3: The PS69-DPS バスアドレス（0 ～ 125）を設定するためのロータリースイッチが前面パネルに装備されています .

Q4: PS69-DPS は DPV1 サービスをサポートしていますか？
A4： はい、 PS69-DPS 非周期的な読み込み／書き込みおよびアラームメッセージングを含む DPV1 サービスをサポートしています .

Q5: PS69-DPS の設定にはどのソフトウェアを使用しますか？
A5： The PS69-DPS 標準 I/O モジュールとして RSLogix 5000 を使用して設定できます。また、サードパーティ製 PROFIBUS 設定ツール向けに GSD ファイル（PSFT097A.gsd）も利用可能です .
