製品名： アナログI/O
ブランド名： シーメンス
モデル番号： 6ES7235-0KD22-0XA0
産地: ドイツ
保証： 12ヶ月
ワットスアップ: +86 18159889985
メールアドレス： [email protected]
ブランド名： |
シーメンス |
モデル番号： |
6ES7235-0KD22-0XA0 |
産地: |
ドイツ |
包装詳細： |
新品・工場シール済み |
納期： |
在庫ありの場合の納期 |
支払条件： |
T/T |
|
営業マネージャー: |
ステラ |
|
メールでお問い合わせ： |
|
|
WhatsAppでのお問い合わせ： |
|
仕様 |
仕様 |
|
記事番号 |
6ES7235-0KD22-0XA0 |
|
商品タイプ |
SIMATIC S7-200 アナログ入出力拡張モジュール EM 235 |
|
互換性 |
S7-22X CPU（S7-222、S7-224、S7-226）専用 |
|
アナログ入力 |
4つの差動入力、±10V DC；12ビットA/Dコンバータ |
|
アナログ出力 |
1つの出力、±10V DC；11ビットD/Aコンバータ |
|
入力電流（バックプレーン） |
最大30 mA |
|
入力電流（センサ／外部） |
最大60 mA |
|
電力損失（通常値） |
2w |
|
破損限界（電圧入力） |
最大30 V |
|
破壊限界（入力電流） |
最大32 mA |
|
共模電圧（最大） |
12 V |
|
寸法 (幅 × 高さ × 奥行き) |
71.2 × 80 × 62 mm |
|
重量（概算） |
186 g |
|
状態表示 |
外部フォールトLED（EXTF、赤色） |
|
接続方法 |
固定式I/O端子（取り外し不可） |

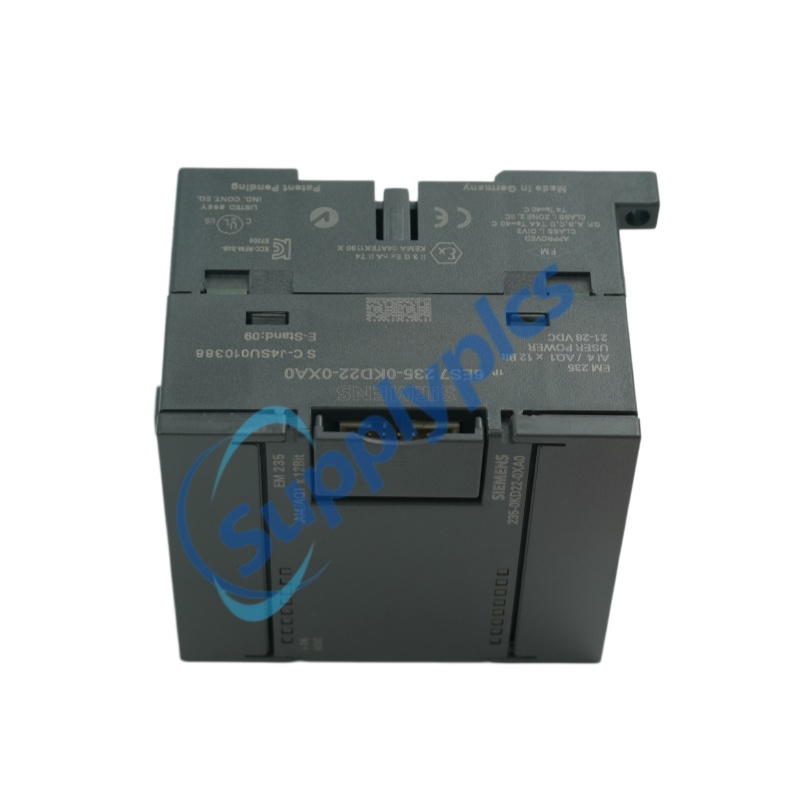

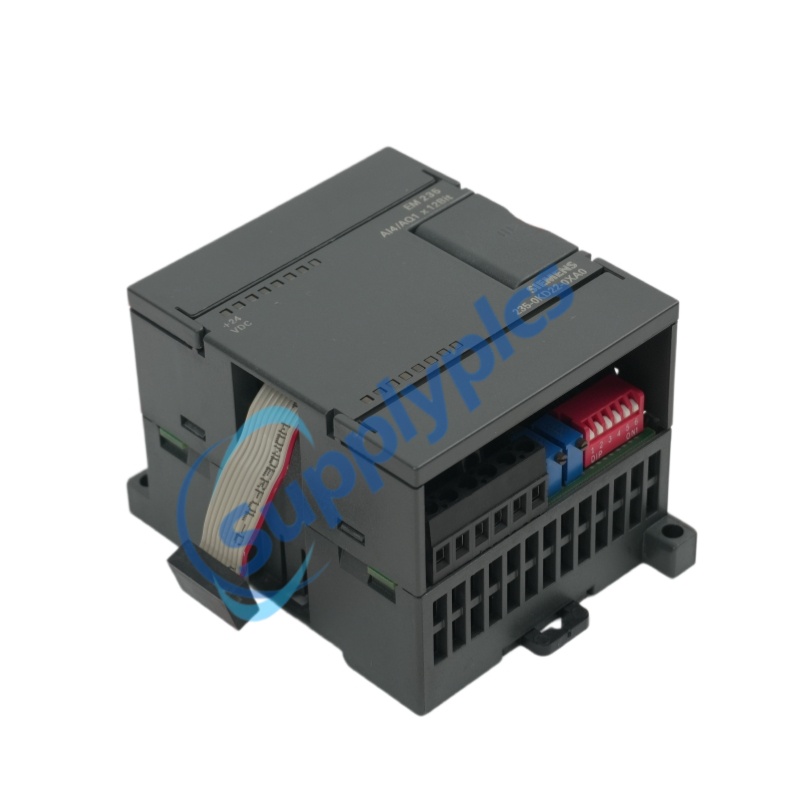

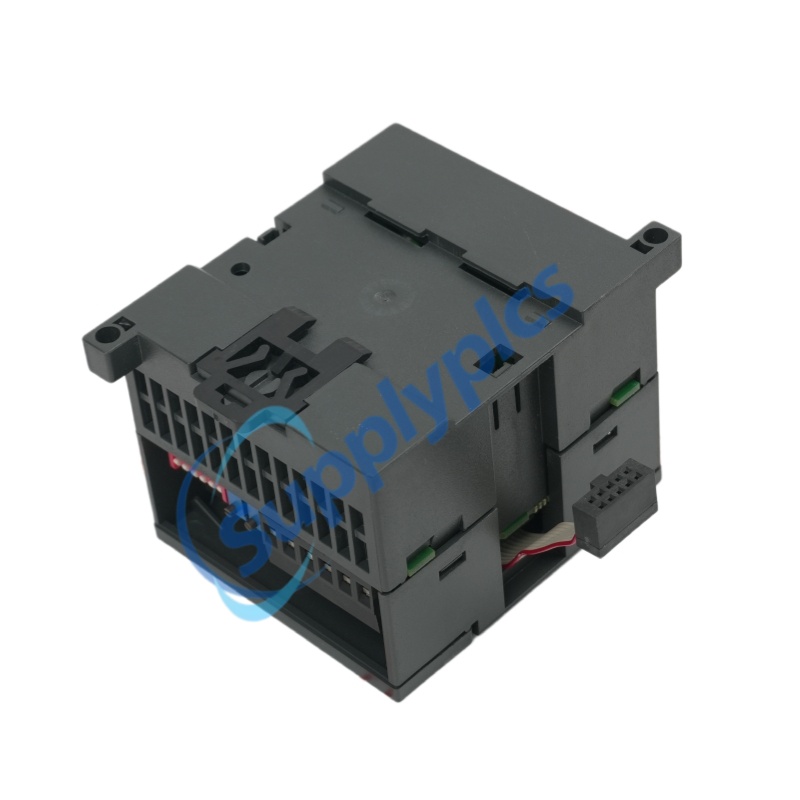

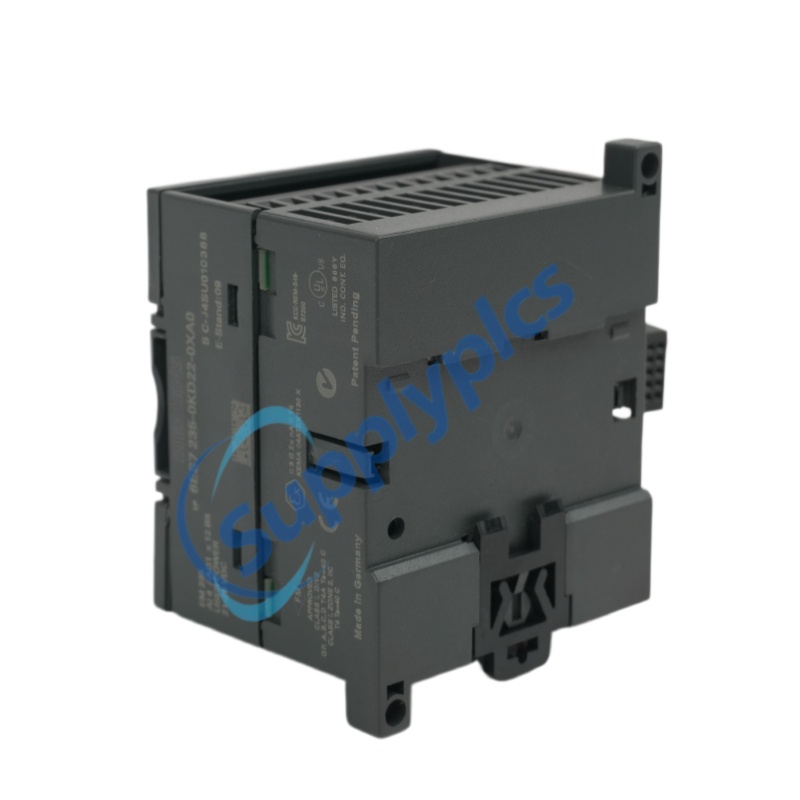

この 6ES7235-0KD22-0XA0 、別名EM 235は、シーメンス社製のSIMATIC S7-200シリーズ向けアナログ入出力拡張モジュールです。この 6ES7235-0KD22-0XA0 モジュールは 4つの差動アナログ入力 および 1つのアナログ出力 。いずれも±10V DCの範囲および12ビット分解能を備えています。S7-22X CPU専用に設計されています。 6ES7235-0KD22-0XA0 は、アナログプロセス信号（電圧または電流）をPLC向けのデジタル値に変換し、またデジタル信号をプロセス制御用のアナログ出力に再変換します。
アナログ入力取得 ：最大4つのアナログ信号（電圧または電流）をセンサから取得し、S7-200 CPUで処理可能な12ビットのデジタル値に変換します
アナログ出力生成 ：CPUからのデジタル値を1つのアナログ出力信号（±10Vまたは0–20mA）に変換し、アクチュエータ、ドライブ、その他の現場機器を制御します
信号の調節 ：DIPスイッチにより±10V、±5V、±2.5V、±1V、±500mV、±250mV、±100mV、±50mV、±25mV、0–10V、0–5V、0–1V、0–500mV、0–100mV、0–50mV、および0–20mAなど、幅広い入力範囲に対応します
プロセス信号インタフェース ：アナログ現場機器（例：圧力トランスミッタ、温度センサ、位置センサなど）とPLCのデジタル制御システムとの間を接続します
|
アスペクト |
詳細 |
|
互換性 |
S7-22X CPU専用に設計されています |
|
マウント |
標準S7-200フォームファクタに対応したDINレール取付可能 |
|
接続タイプ |
固定式I/O端子（取り外し不可） |
|
配線に関する考慮事項 |
差動入力では極性を正しく接続してください。アナログ信号にはノイズ低減のためシールド付きツイストペアケーブルを使用してください |
|
DIPスイッチ設定 |
入力範囲はモジュール上のDIPスイッチで設定します |
|
電源 |
バックプレーンバス（5V DC）から電源供給され、センサ用にオプションで外部24V DC電源も使用可能 |
外部フォールトLED：モジュール上にある赤色LED（EXTF）がフォールト状態を示します
フォールト表示：外部フォールト（例：配線ミスやセンサ故障）が検出された際にEXTF LEDが点灯します
診断機能：ハードウェアフォールトの表示のみ対応。このモジュールでは詳細な診断メッセージはサポートされていません
割り込み：ハードウェア割り込み機能はなく、アナログ値はプロセスイメージを介して周期的に読み込まれます
Q1：6ES7235-0KD22-0XA0はどのPLCと互換性がありますか？
A1： 6ES7235-0KD22-0XA0 s7-22X CPU（S7-222、S7-224、S7-226）専用に設計されています。
Q2：6ES7235-0KD22-0XA0はアナログ入力および出力をそれぞれ何チャネル提供しますか？
A2：このモジュールは、 4チャンネルアナログ入力 および 1つのアナログ出力 .
Q3：6ES7235-0KD22-0XA0の分解能は何ビットですか？
A3：アナログ入力の分解能は 12ビット分解能 アナログ出力の分解能は 11ビットです .
Q4：6ES7235-0KD22-0XA0がサポートする信号範囲は何ですか？
A4：電圧範囲（±10V～±25mV）および0～20mAの電流入力に対応しており、DIPスイッチで設定可能です。
Q5：6ES7235-0KD22-0XA0は現在も生産中ですか？
A5：いいえ、このモジュールは現在、 補修部品 であり、量産は終了しています。代わりに 6ES7235-0KD22-0XA8 （中国版）を使用できます。
