GE PACSystems RX3i

개요

브랜드명:	제너럴 일렉트릭
모델 번호:	IC695CMM004
원산지:	미국
포장 세부 정보:	새제품, 공장 밀봉
배송 시간:	재고 보유 시 배송 기간
결제 조건:	T/T

견적 문의

영업 관리자:	스텔라
이메일 보내기:	[email protected]
WhatsApp으로 문의:	+86 18159889985

사양

부품 번호	IC695CMM004 (또는 IC695CMM004RMN)
제조업체	Emerson(이전 GE Fanuc / GE Intelligent Platforms)
시리즈	PACSystems™ RX3i
제품 유형	시리얼 통신 모듈
항구 수	4개의 독립형 직렬 포트
커넥터 유형	RJ-45(4포트)
전기 인터페이스	RS-232 또는 RS-485/422(포트별 소프트웨어 선택 가능)
이중화 모드	풀드룩스(기본값) 또는 하프드룩스(FW v1.32 이상)
하드웨어 핸드셰이크	RS-232의 경우 RTS/CTS, RFR/CTS
보드 속도	1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K
데이터 비트	7비트 또는 8비트
정지 비트	1 또는 2
파리티	짝수, 홀수, 또는 없음
지원하는 프로토콜	MODBUS 마스터/슬레이브, DNP3 마스터/슬레이브, CCM 슬레이브, 직렬 I/O, SPL
헤드라이트용 LED는 무한히 조절 가능합니다. 소형 세단이든 대형 SUV든 어떤 차량에도 사용할 수 있으며, 시스템은 각 차량의 타이어에 맞게 조정됩니다. 또한 다른 유형의 헤드라이트와도 잘 어울릴 수 있어 많은 사람들이 이 제품을 기꺼이 선택할 것입니다. 이제 LED 헤드라이트를 장착하면 운전자들은 패셔너블하면서도 안전하게 운전할 수 있습니다.	모듈 정상, 포트 오류, 포트 상태(포트당 1개)
백플레인 전원	최대 0.7 A @ 3.3 VDC; 최대 0.150 A @ 5.0 VDC(EG 버전: 3.3V에서 0.270A / 5V에서 0.190A)
절연(포트 대 백플레인)	250 VAC 연속; 1분 동안 1500 VAC; 1초 동안 2550 VDC
절연(포트 대 포트)	500 VDC 연속; 1분 동안 710 VDC
메인 랙당 최대 모듈 수	6
원격 PROFINET 랙당 최대 모듈 수	4
CEP 캐리어 원격 노드당 최대 모듈 수	1
작동 온도	0°C ~ +60°C(표준); -40°C ~ +60°C(LT 저온 버전)
보관 온도	-40°C ~ +85°C
습도	5% – 95% RH(비응결)
크기 (가로 × 세로 × 깊이)	3.5×13×13.6cm
무게	0.2kg
장착	RX3i 유니버설 백플레인 슬롯에 직접 장착
핫스왑 가능	예
콘포멀 코팅 처리	사용 가능(IC695CMM004CA 변형 모델)
인증	CE, UL/CUL 508 및 1604, ATEX, Class I Div 2
원산지	미국
사용 가능성	재고 보유(신제품/리퍼비시 제품)

제품 설명

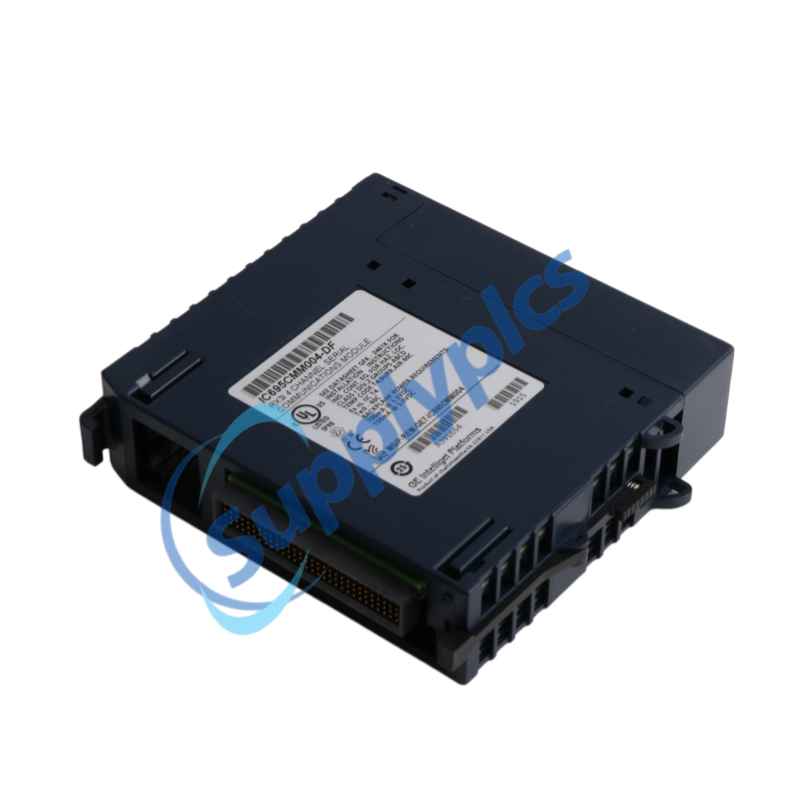

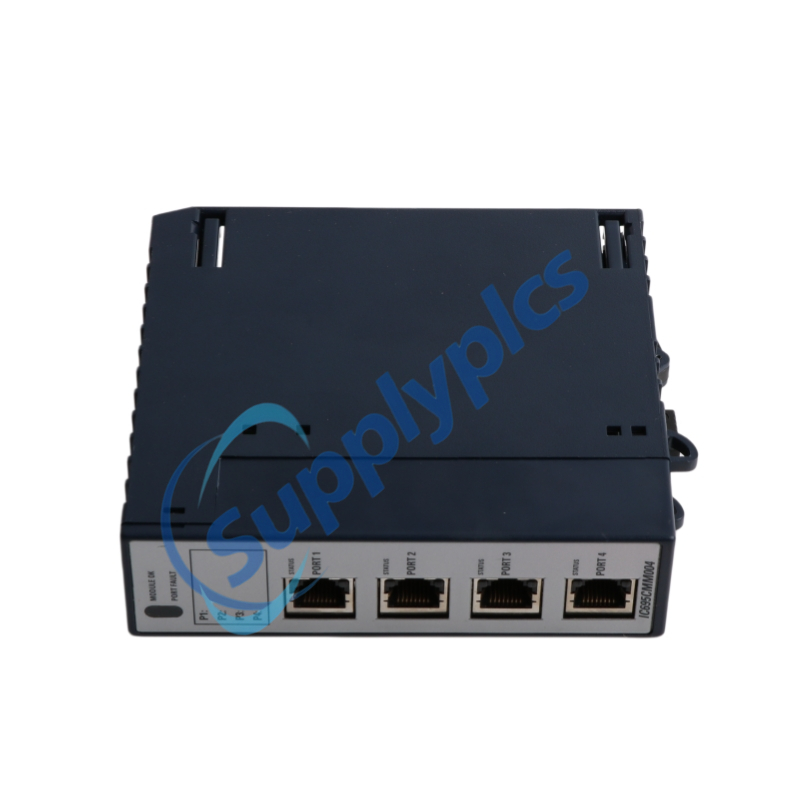

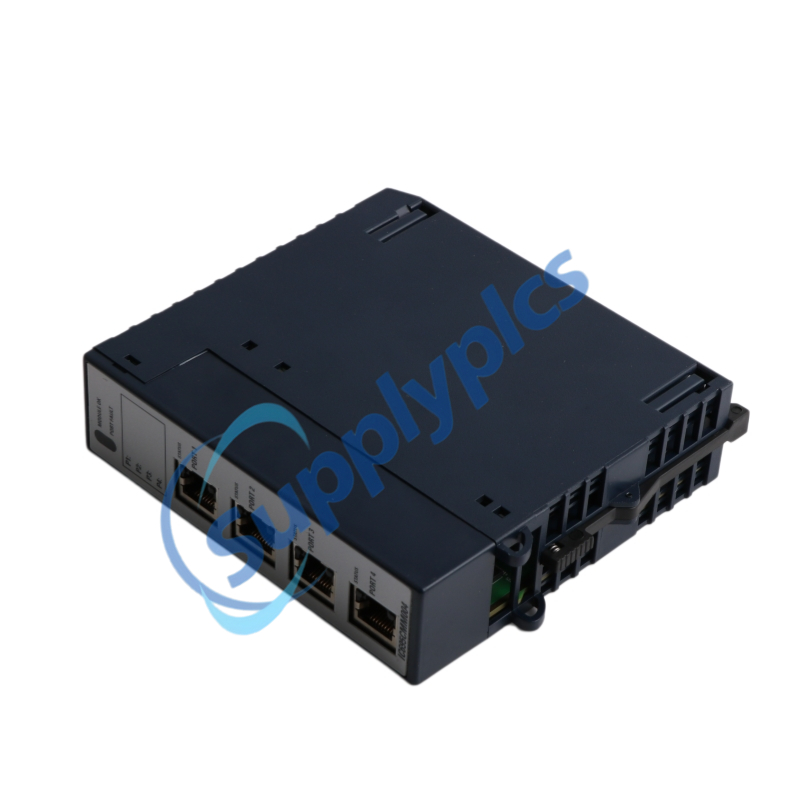

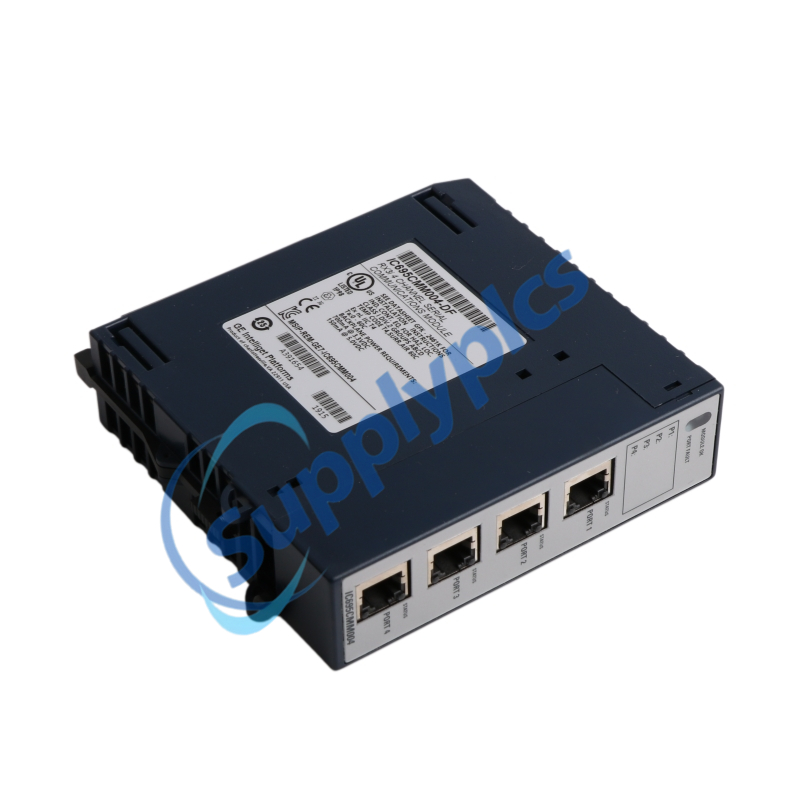

The IC695CMM004 는 에머슨(GE) PACSystems RX3i 프로그래머블 자동화 컨트롤러 플랫폼을 위해 설계된 직렬 통신 확장 모듈입니다. 이 모듈은 RX3i 유니버설 백플레인 슬롯에 직접 설치되며, IC695CMM004 는 각각 소프트웨어로 구성 가능한 RS-232 또는 RS-485/422 동작을 지원하는 독립적이고 완전히 절연된 RJ-45 직렬 포트 4개를 제공합니다. IC695CMM004 는 MODBUS(마스터/슬레이브), DNP3(마스터/슬레이브), CCM 슬레이브, 직렬 I/O 및 SPL 사용자 정의 프로토콜을 지원하며, 전송 속도는 1200bps에서 115.2Kbps까지 선택 가능합니다. IC695CMM004 는 고속 백플레인 통신을 통해 CPU와 원활하게 통합되어 SCADA, HMI 및 현장 장치 연결을 위한 결정론적 직렬 데이터 교환을 가능하게 하며, 추가적인 컨트롤러 처리 부하를 발생시키지 않습니다.

응용 분야

RX3i PLC 시스템과의 시리얼 장치 통합(바코드 리더기, 계량 저울, RFID 태그, GPS 수신기)

SCADA/ HMI 데이터 수집을 위한 MODBUS RTU 네트워킹

전력 공급소 자동화를 위한 DNP3 마스터/슬레이브 통신

변속 주파수 드라이브(VFD), 유량계, 압력 송신기, 전력 품질 측정기 연결

시리얼 필드버스 장치와 RX3i CPU 백플레인 간 게이트웨이 및 프로토콜 변환

PROFINET 스캐너에 의해 관리되는 원격 I/O 확장 랙(원격 랙당 최대 4개 모듈)

저온 실외 변전소 적용(IC695CMM004LT 변형 모델)

ATEX/ Class I Div 2 인증이 요구되는 위험 지역 설치

특징

완전히 독립된 4개의 절연 포트: 4개의 RJ-45 포트 각각은 전용 UART 및 프로토콜 설정으로 독립적으로 작동하며, 공유 자원이나 경쟁 충돌이 없습니다.

소프트웨어로 선택 가능한 전기 인터페이스(RS-232 / RS-485/422): 포트별로 RS-232(점대점, 최대 15m) 또는 RS-485/422(멀티드롭, 최대 1200m)를 선택할 수 있어 현장 장치 변경 시 딥 스위치 조정이나 배선 재작업이 필요하지 않습니다.

다중 프로토콜 지원: 포트별 구성: MODBUS 마스터, MODBUS 슬레이브, DNP3 마스터, DNP3 슬레이브, CCM 슬레이브, 직렬 I/O 또는 SPL 맞춤형 프로토콜. DNP3 모드에서는 4개의 포트가 모두 DNP3 마스터/슬레이브 변형으로 고정되어 애플리케이션 운영의 일관성을 보장합니다.

하드웨어 흐름 제어: RS-232에 대한 RTS/CTS 및 RFR/CTS 핸드셰이크 지원으로, 레거시 직렬 주변 기기와 통신 시 데이터 오버런을 방지합니다.

핫스왑 가능 설치: RX3i 시스템 전원이 켜진 상태에서 모듈을 삽입하거나 제거할 수 있으므로, 정비나 업그레이드 시 랙 전원 차단이 필요하지 않습니다.

전기적 절연(포트 간 및 포트 대 백플레인 간): 포트 간 지속 전압 500VDC, 포트 대 백플레인 간 지속 전압 250VAC. 접지 루프, 잡음 결합, 그리고 통신 채널 및 백플레인을 통한 고장 확산을 차단합니다.

내장된 오류 상태 보고: 모듈이 지속적으로 자체 점검을 수행하며, 워치독 만료, RAM 장애, 플래시 체크섬 오류, CPU 하트비트 장애 등이 모두 감지되어 CPU로 보고됩니다.

온보드 LED 진단 기능: 모듈 정상(전원/건강 상태), 포트 오류(임의 포트 오류), 그리고 4개의 포트 상태 LED(각 채널별 활동 상태)를 통해 외부 진단 장비 없이 신속한 문제 해결이 가능합니다.

현장 펌웨어 업그레이드용 플래시 메모리: 향후 펌웨어 개정판은 WinLoader 또는 웹 기반 도구를 사용하여 현장에서 직접 로드할 수 있으며, 모듈 분리나 공장 재작업이 필요하지 않습니다.

이중 컨포멀 코팅 옵션(CA 변형 모델): IC695CMM004CA는 고습도 및 부식성 가스 환경(화학 공장, 해양 플랫폼, 폐수 처리 시설 등)에 적합한 컨포멀 코팅 적용 버전입니다.

저온용 변형 모델(IC695CMM004LT): -40°C ~ +60°C 작동 온도 범위를 지원하며, 극한 겨울 기후 조건에서 실외 캐비닛 및 난방되지 않은 변전소에 적합합니다.

원격 랙 지원: RX3i PROFINET 스캐너가 관리하는 원격 랙당 최대 4개 모듈, CEP 캐리어의 원격 노드당 최대 1개 모듈 — 직렬 I/O를 분산된 물리적 위치로 확장합니다.

ATEX / Class I Div 2 인증: 적절한 엔클로저에 설치 시 가스 위험 구역, 정제소, 연료 취급 지역 등 폭발 가능성이 있는 환경에 설치할 수 있도록 인증받았습니다.

기능

RX3i CPU의 내장 직렬 통신 용량을 4개의 추가 절연 포트로 확장하여, 컨트롤러의 주 로직 실행에서 직렬 폴링 및 메시지 처리 부담을 줄입니다.

직렬 필드 장치(MODBUS RTU 계측기, DNP3 원격 단말 장치, 기존 직렬 주변기기 등)를 PACSystems 백플레인과 연결하여, 데이터를 CPU 메모리에 직접 매핑함으로써 래더 로직, 함수 블록 또는 구조화 텍스트를 통해 접근할 수 있도록 합니다.

사전 구성된 데이터 매핑에 따라 MODBUS 마스터/슬레이브 통신을 실행합니다. 마스터 모드에서는 기능 코드(01, 02, 03, 04, 05, 06, 15, 16)를 전송하고 응답을 수집하며, 슬레이브 모드에서는 외부 마스터로부터의 요청에 응답합니다.

유틸리티 변전소 자동화를 위한 DNP3 마스터/슬레이브 통신을 수행합니다. 이에는 비요청 보고(Unsolicited Reporting), 시간 동기화, 그리고 외부 지점(outstation)에 대한 콜드 리스타트 명령(기능 코드 13)이 포함됩니다.

사용자 정의 직렬 프로토콜을 위한 직렬 프로토콜 언어(SPL)를 구현합니다. 사용자는 비표준 장비용으로 독자적인 핸드셰이크, 체크섬(BCC, CRC16), 메시지 파싱 로직을 스크립트로 작성할 수 있습니다.

모듈에서 발생한 오류 정보(워치독 만료, RAM 오류, 플래시 실패, 포트 통신 오류)를 CPU의 진단 테이블로 라우팅하여 머신 에디션(Machine Edition) 프로그래밍 소프트웨어를 통해 확인할 수 있도록 합니다.

사용자 애플리케이션에서 액세스 가능한 사전 정의된 상태 데이터 구조를 통해 모듈 식별 정보, 펌웨어 버전, 포트 구성 및 상태를 보고합니다.

백플레인과 직렬 포트 간의 데이터를 결정론적 스캔 주기로 전송하며, 최대 115.2Kbps까지 선택 가능한 보드레이트를 통해 제어 명령 및 데이터 수집 폴링을 정시에 전달합니다.

포트 간 및 포트와 백플레인 간 전기적 절연 기능을 제공하여 그라운드 루프를 차단하고, 현장 통신 케이블에서 발생하는 과전압으로부터 CPU를 보호합니다.

원격 PROFINET 스캐너 랙 또는 CEP 캐리어 원격 노드에 설치될 경우, 산업용 이더넷 백본을 통해 물리적으로 분리된 I/O 위치로 직렬 통신 기능을 확장합니다.

자주 묻는 질문(FAQ)

Q1: IC695CMM004는 무엇에 사용되나요?
A1: IC695CMM004 iC695CMM004는 MODBUS, DNP3, CCM 및 직렬 I/O 장치 통합을 위해 에머슨(GE) PACSystems RX3i PLC의 직렬 연결성을 확장하는 4포트 직렬 통신 모듈입니다.

Q2: IC695CMM004는 어떤 직렬 전기 인터페이스를 지원하나요?
A2: IC695CMM004 rS-232, RS-422 및 RS-485 인터페이스를 지원하며, 각 포트는 소프트웨어로 개별적으로 선택 가능합니다. RS-232는 최대 15m까지의 점 대 점 연결에 사용되며, RS-485는 최대 1200m까지의 멀티드롭 네트워크를 처리합니다.

질문 3: IC695CMM004는 핫스왑이 가능한가요?
A3: 예, IC695CMM004 핫 인서션 및 핫 제거를 지원합니다. PACSystems RX3i 시스템 매뉴얼에 명시된 절차에 따라 RX3i 시스템 전원을 켜둔 상태에서 교체할 수 있습니다.

질문 4: IC695CMM004의 포트 대 백플레인 절연 정격은 얼마인가요?
답변 4: 포트 대 백플레인 절연 정격은 연속 250 VAC, 1분간 1500 VAC, 1초간 2550 VDC입니다. 포트 대 포트 절연 정격은 연속 500 VDC, 1분간 710 VDC입니다.

질문 5: 단일 RX3i 시스템에 몇 개의 IC695CMM004 모듈을 설치할 수 있나요?
최대 6개 IC695CMM004 의 모듈을 주 RX3i CPU 백플레인에 설치할 수 있습니다. PROFINET 스캐너가 관리하는 원격 랙에는 최대 4개의 모듈을 설치할 수 있으며, CEP 캐리어 원격 노드에는 최대 1개의 모듈을 설치할 수 있습니다.
