ชื่อผลิตภัณฑ์: บอร์ดอินเทอร์เฟซแบบแรงดันสูงสำหรับรุ่น M-Frame
ชื่อแบรนด์: จีอี
หมายเลขรุ่น: DS200SHVMG1ACC
ประเทศที่มา: สหรัฐอเมริกา
การรับประกัน: 12 เดือน
วอทแอป: +86 18159889985
อีเมล: [email protected]
ชื่อแบรนด์: |
เจเนอเรลเลคทริค |
หมายเลขรุ่น: |
DS200SHVMG1ACC |
ประเทศที่มา: |
สหรัฐอเมริกา |
รายละเอียดการบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
ระยะเวลาจัดส่ง: |
ระยะเวลาการจัดส่ง สินค้าพร้อมส่ง |
เงื่อนไขการชำระเงิน: |
T/T |
|
ผู้จัดการฝ่ายขาย: |
สเตลลา |
|
ส่งอีเมล: |
|
|
ติดต่อผ่าน WhatsApp: |
|
พารามิเตอร์ |
ค่า / คำอธิบาย |
|
ผู้ผลิต |
General Electric (GE) |
|
หมายเลขรุ่น |
DS200SHVMG1ACC |
|
ประเภทสินค้า |
|
|
ชุด |
ระบบควบคุมกังหัน Speedtronic รุ่น GE Mark V |
|
คู่มือการใช้งาน |
|
|
อักษรย่อเชิงหน้าที่ |
|
|
การปรับปรุงเชิงหน้าที่ |
|
|
ฉบับปรับปรุงงานออกแบบ |
|
|
มิติ |
23.8 x 17.7 x 3.8 ซม. |
|
น้ำหนัก |
0.34kg |
|
ช่วงแรงดันไฟฟ้าขาเข้า |
|
|
ช่วงแรงดันไฟฟ้าขาออก |
|
|
อุณหภูมิในการทำงาน |
|
|
จํานวนช่องทาง |
|
|
โปรโตคอลการสื่อสาร |
|
|
อินเตอร์เฟซ |
|
|
การรับรอง |
|
|
การเคลือบแผงวงจรพิมพ์ (PCB) |
|
|
จัมเปอร์ในตัว |
จัมเปอร์ที่กำหนดค่าได้ 17 ตัว |

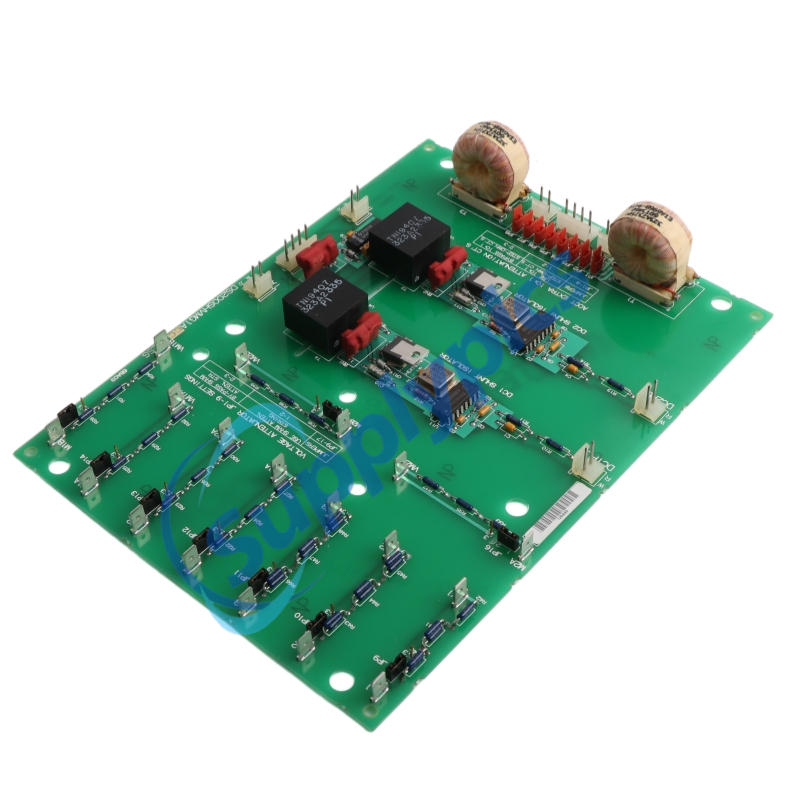

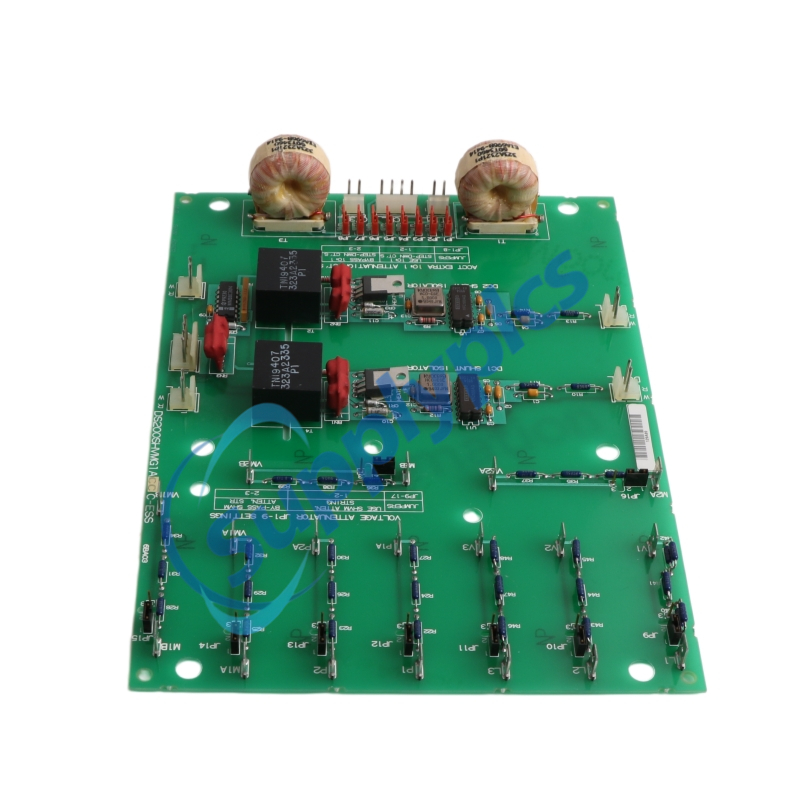

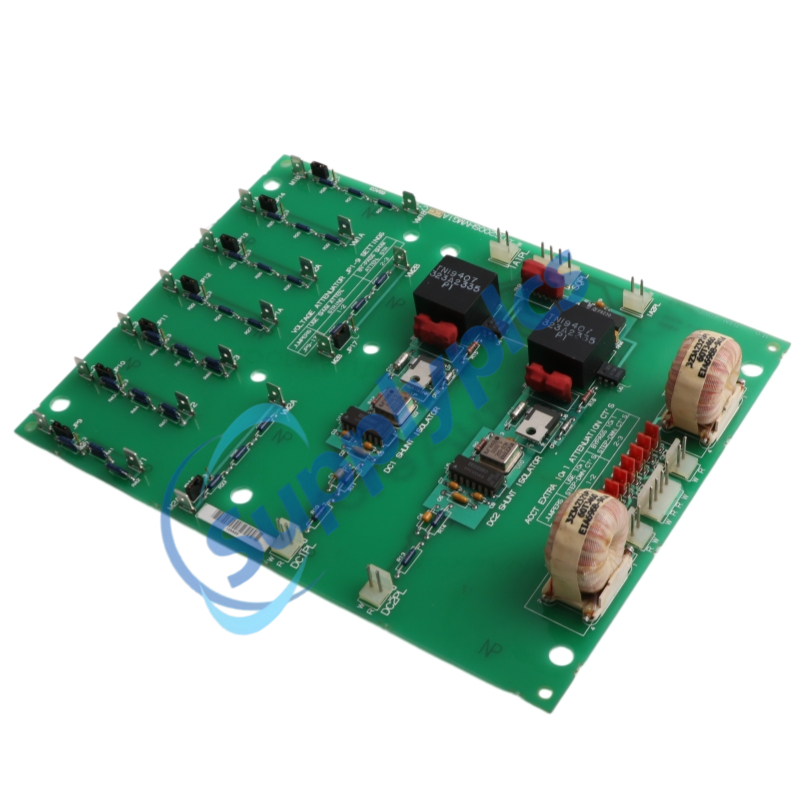

The GE DS200SHVMG1ACC เป็นบอร์ดอินเทอร์เฟซแบบ M-frame แรงดันสูงสำหรับระบบควบคุมเทอร์ไบน์ Mark V Speedtronic DS200SHVMG1ACC ทำหน้าที่เป็นอินเทอร์เฟซที่สำคัญระหว่าง SCR bridge บนไดรฟ์แบบ M-frame กับบอร์ดจ่ายไฟ เช่น DCFB หรือ SDCI รวมถึงบอร์ดเชื่อมต่อพลังงาน PCCA . DS200SHVMG1ACC แปลงสัญญาณชันต์จาก -500 ถึง 500 มิลลิโวลต์ ให้เป็นเอาต์พุตความถี่แบบดิฟเฟอเรนเชียล 0 ถึง 500 กิโลเฮิร์ตซ์ โดยใช้วงจร VCO . DS200SHVMG1ACC ยังมีจัมเปอร์ที่ปรับแต่งได้ 17 ตัว และการลดสัญญาณกระแสไฟฟ้าแบบ AC ด้วยหม้อแปลงกระแสไฟฟ้าอัตราส่วน 10:1 .
อินเทอร์เฟซแบบ M-frame แรงดันสูง เชื่อมต่อสะพาน SCR กับแหล่งจ่ายไฟและการ์ด PCCA
การแปลงสัญญาณ แปลงสัญญาณชันท์ ±500 มิลลิโวลต์ ให้เป็นสัญญาณความถี่แบบดิฟเฟอเรนเชียล 0–500 กิโลเฮิร์ตซ์
ออสซิลเลเตอร์ที่ควบคุมด้วยแรงดัน วงจร VCO แบบ DC ทั้งขั้วบวกและขั้วลบที่ให้ความแม่นยำสูงในการแปลงสัญญาณ
จัมเปอร์ที่กำหนดค่าได้ 17 ตัว การลดทอนสัญญาณที่ปรับแต่งได้อย่างยืดหยุ่น และการกำหนดค่าเฉพาะตามการใช้งาน
การลดทอนกระแสด้วยหม้อแปลงกระแส 10:1 : สำหรับการตรวจสอบกระแสไฟฟ้าในสาย AC
ช่วงอุณหภูมิที่กว้าง : -40°C ถึง +70°C สำหรับสภาพแวดล้อมที่รุนแรง
ช่วงแรงดันขาเข้ากว้าง : เข้ากันได้กับแรงดันไฟฟ้า AC 120 V ถึง 480 V
ใบรับรองหลายฉบับ : ผ่านการรับรองมาตรฐาน CE, UL และ FCC
อินเทอร์เฟซระหว่าง SCR bridge ของไดรฟ์แบบ M-frame กับบอร์ดจ่ายพลังงาน (DCFB/SDCI)
แปลงสัญญาณจากชันต์เป็นสัญญาณความถี่แบบดิฟเฟอเรนเชียลเพื่อส่งไปยังบอร์ด PCCA หรือ DCFB/SDCI
ปรับแต่งได้ผ่านจัมเปอร์บนบอร์ดจำนวน 17 ตัว เพื่อตอบสนองความต้องการในการลดแรงดันเฉพาะตามการใช้งาน
ช่วยให้สามารถตรวจสอบและควบคุมสัญญาณแรงดันสูงในระบบกังหันและระบบขับเคลื่อน
คำถามที่ 1: DS200SHVMG1ACC คืออะไร?
A1: The DS200SHVMG1ACC เป็นบอร์ดอินเทอร์เฟซแบบ M-frame แรงดันสูงสำหรับระบบควบคุมกังหัน GE Mark V
คำถามที่ 2: คู่มือสำหรับ DS200SHVMG1ACC คืออะไร?
A2: คู่มือคือ GEI-100174 .
คำถามที่ 3: ช่วงอุณหภูมิในการทำงานของ DS200SHVMG1ACC คือเท่าใด?
A3: The DS200SHVMG1ACC ทำงานได้ในช่วงอุณหภูมิตั้งแต่ -40°C ถึง +70°C .
คำถามที่ 4: DS200SHVMG1ACC ใช้ทำอะไร?
A4: The DS200SHVMG1ACC เชื่อมต่อ SCR bridge บนไดรฟ์แบบ M-frame กับการจ่ายไฟและบัตร PCCA .
คำถามที่ 5: DS200SHVMG1ACC แปลงสัญญาณประเภทใด?
A5: The DS200SHVMG1ACC แปลงสัญญาณชันต์ในช่วง -500 ถึง 500 มิลลิโวลต์ ให้เป็นสัญญาณความถี่แบบดิฟเฟอเรนเชียลในช่วง 0 ถึง 500 กิโลเฮิร์ตซ์ .
