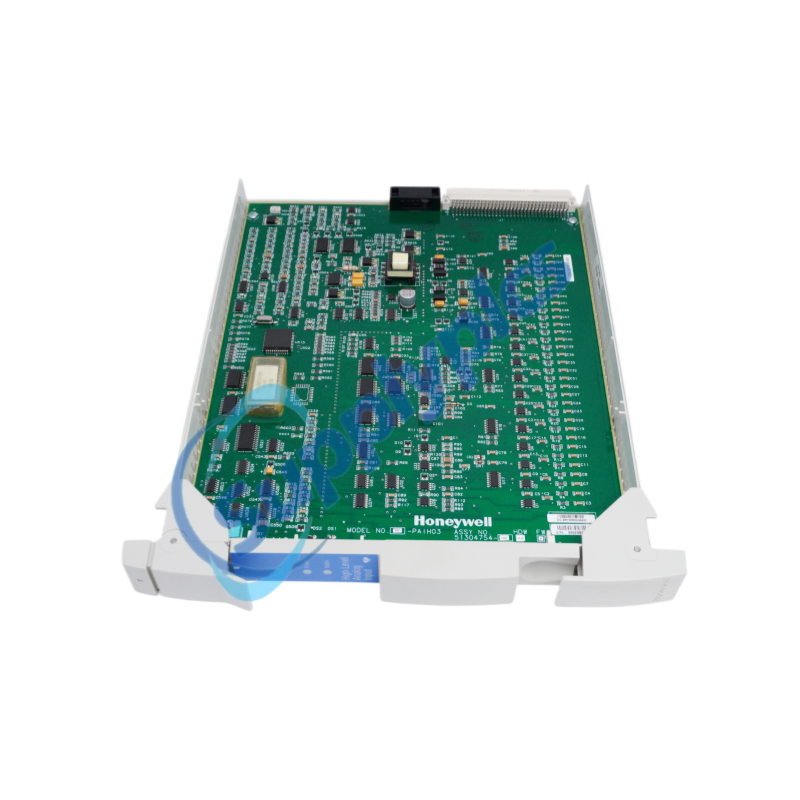

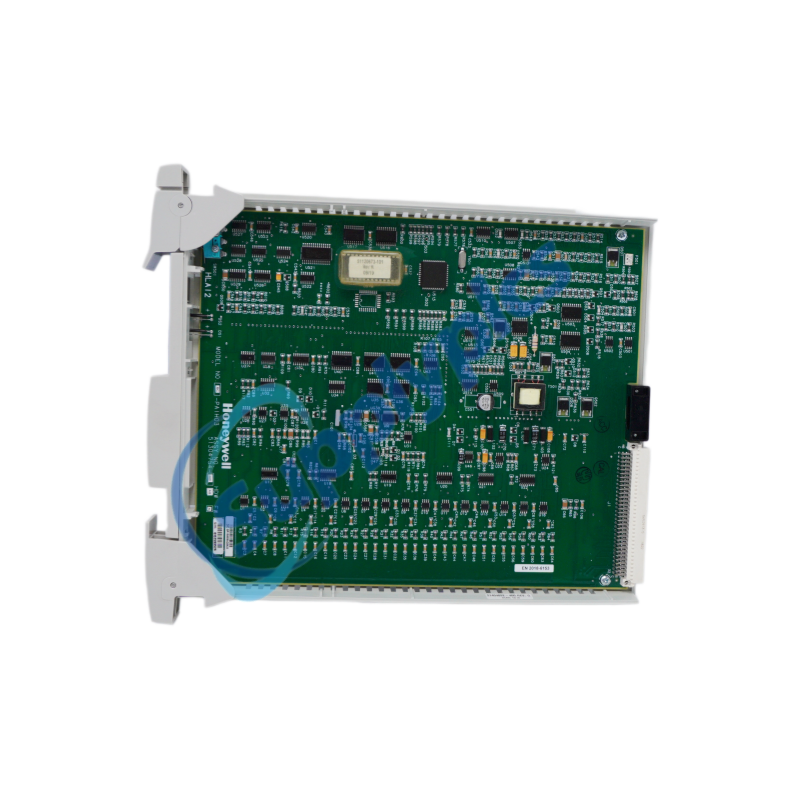

Pangalan ng Produkto: Processor ng Analog na Input
Pangalan ng Brand: Honeywell
Numero ng Modelo: 51304754-150 MC-PAIH03
Pinagmulan: USA
Garantiya: 12 buwan
WhatsApp ：+86 18020776782
Email ：[email protected]
Pangalang Pampalit
MC-PAIH03
51304754-150
Processor ng Analog na Input ng Mataas na Antas (16 na Input)
Prosesador ng Mataas na Antas ng Analog na Input na May Pambalat na Sumusunod sa Hugis
Deskripsyon
Ang HONEYWELL 51304754-150 MC-PAIH03 ay isang prosesador ng analog na input na may 16 channel na may mataas na antas at may pambalat na sumusunod sa hugis, na idinisenyo para sa arkitekturang TPS Process Manager upang kumuha at iproseso ang mga signal ng boltahe at kasalukuyan. Nagbibigay ito ng mataas na kahusayan sa pagbabago ng analog na signal at seamless na nakakasali sa iba't ibang karaniwang at pinabuting field termination assemblies (FTAs).
Mga Komersyal na Tuntunin
Minimum na Dami ng Order |
1 piraso |
Presyo |
Makipag-ugnayan kay Winnie |
Mga Detalye ng Pakete |
Orihinal na bagong nakaselyad sa pabrika |
Panahon ng Pagpapadala |
3–7 araw |
Mga Tuntunin sa Pagbabayad |
T/T |
Paraan ng Pagpapadala |
DHL / FedEx / UPS / TNT |
Kakayahang Suplay |
Nasa imbentaryo |
|
Mga benta: |
Email: |
WhatsApp: |
|
Si Jim |
|
Tagagawa |
Honeywell |
|
Uri ng Produkto |
Processor ng Analog na Input |
|
Numero ng Bahagi |
51304754-150 MC-PAIH03 |
|
Mga channel ng input |
16 channel ng differential input |
|
Mga Uri ng Signal na Input |
Voltihe at kasalukuyang daloy (2-wire o self-powered na transmitters) |
|
Mga Saklaw ng Input: |
0 hanggang 5 V 1 hanggang 5 V 0.4 hanggang 2 V 4-20 mA |
|
Resolusyon ng A/D Converter |
16 bits (14 bits ang ginagamit) |
|
Bilis ng Pag-scan ng Input |
4 na sample bawat segundo bawat channel; lahat ng channel ay sinasample sa loob ng 250 ms na window |
|
Normal Mode Rejection Ratio (Sa 60 Hz) |
ANSI/IEEE C37.90.1-1978 |
|
Tinatayang mga dimensyon ng pagpapadala |
3x31.8x28 cm |
|
Timbang |
0.58kg |
|
Lugar ng pagpapadala |
Xiamen, China |
Ang HONEYWELL 51304754-150 MC-PAIH03 ay gumagana bilang isang prosesador ng mataas na antas ng analog na input na idinisenyo upang iproseso ang mga analog na signal na may mataas na antas mula sa iba't ibang field device gamit ang 16 na differential input channels sa mga sistemang pang-automatikong proseso sa industriya.
Ang HONEYWELL 51304754-150 MC-PAIH03 ay may kasamang layout na tatak para sa pambalat na sumusunod sa hugis upang mapabuti ang proteksyon laban sa kapaligiran sa mahihirap na industriyal na kapaligiran.
Nagbibigay ito ng mataas na densidad na kakayahang pang-monitoring sa pamamagitan ng 16 independiyenteng differential input channels sa isang processor module.
Nagpapagarantiya ito ng matibay na pagganap sa pag-reject ng ingay gamit ang mataas na Common Mode Rejection Ratio (CMRR) at Normal Mode Rejection Ratio (NMRR) na mga halaga.
Nag-aalok ito ng flexible na mga daanan para sa koneksyon na sumusuporta sa parehong standard at redundant Field Termination Assemblies (FTAs).
Mayroon itong 16 na differential input channels na idinisenyo para sa mataas na antas ng analog na proseso ng monitoring.
Nakapaloob dito ang 16-bit A/D converter na gumagamit ng 14 bits para sa katiyakan ng conversion ng signal.
Sumusuporta ito sa maraming standard na saklaw ng input para sa proseso ng kontrol, kabilang ang mga opsyon sa boltahe (0–5 V, 1–5 V, 0.4–2 V) at pag-monitor ng kasalukuyan (4–20 mA).
Mayroon itong suppression ng channel-to-channel crosstalk hanggang 60 dB mula DC hanggang 60 Hz.
Kasama rito ang built-in na normal mode filtering na may single-pole RC response sa -3 dB @ 1 Hz.
Ang disenyo ay may kasamang conformal coating na tinutukoy ng MC prefix designation para sa mas mataas na tibay
Ang HONEYWELL 51304754-150 MC-PAIH03 ay may tampok na conformal coating na tinutukoy ng 'MC' sa simula ng model nito, na naghihiwalay dito sa mga katumbas na walang coating. Ang koneksyon ng low-side input ay karaniwang nakakabit sa system common gamit ang isang FTA wire jumper na maaaring i-adjust batay sa mga limitasyon ng operating common mode voltage.
Tanong: Anong sistema ng arkitektura ang idinisenyo para sa HONEYWELL 51304754-150 MC-PAIH03?
Sagot: Ang HONEYWELL 51304754-150 MC-PAIH03 ay idinisenyo partikular para sa operasyon sa loob ng Honeywell TPS Process Manager systems.
Tanong: Ano ang performance ng scan rate ng HONEYWELL 51304754-150 MC-PAIH03?
Sagot: Ang HONEYWELL 51304754-150 MC-PAIH03 ay gumaganap ng 4 samples per second bawat channel, kung saan lahat ng channel ay sinasample sa loob ng 250 ms window.
Tanong: Aling mga modelo ng Field Termination Assembly (FTA) ang compatible sa HONEYWELL 51304754-150 MC-PAIH03?
Sagot: Ang HONEYWELL 51304754-150 MC-PAIH03 ay compatible sa mga FTA model na MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, at TAIH62.
Tanong: Anong pamantayan sa pagtitiis sa biglaang pagtaas ng kuryente ang sinusunod ng HONEYWELL 51304754-150 MC-PAIH03?
Sagot: Ang HONEYWELL 51304754-150 MC-PAIH03 ay sumusunod sa mga pamantayan ng ANSI/IEEE C37.90.1-1978 para sa kakayahang tumiis sa biglaang pagtaas ng kuryente sa common mode.
