من⚗ہ نام: ان پٹ ماڈیول
برانڈ نام: GE
ماڈل نمبر: IC694MDL645D
Orgin کا ملک: امریکہ
وارنٹی: 12 مہینے
WhatsApp： +86 18159889985
ای میل: [email protected]
برانڈ نام: |
جنرل الیکٹرک |
ماڈل نمبر: |
IC694MDL645D |
Orgin کا ملک: |
امریکہ |
پیکنگ تفصیلات: |
اصل نیا فیکٹری سیلڈ |
دلوں وقت: |
ذخیرہ میں ترسیل کا وقت |
پیمانہ تعلقات: |
T/T |
|
فروخت کا منیجر: |
ستللا |
|
ایک ای میل بھیجیں: |
|
|
واٹس ایپ پر رابطہ کریں: |

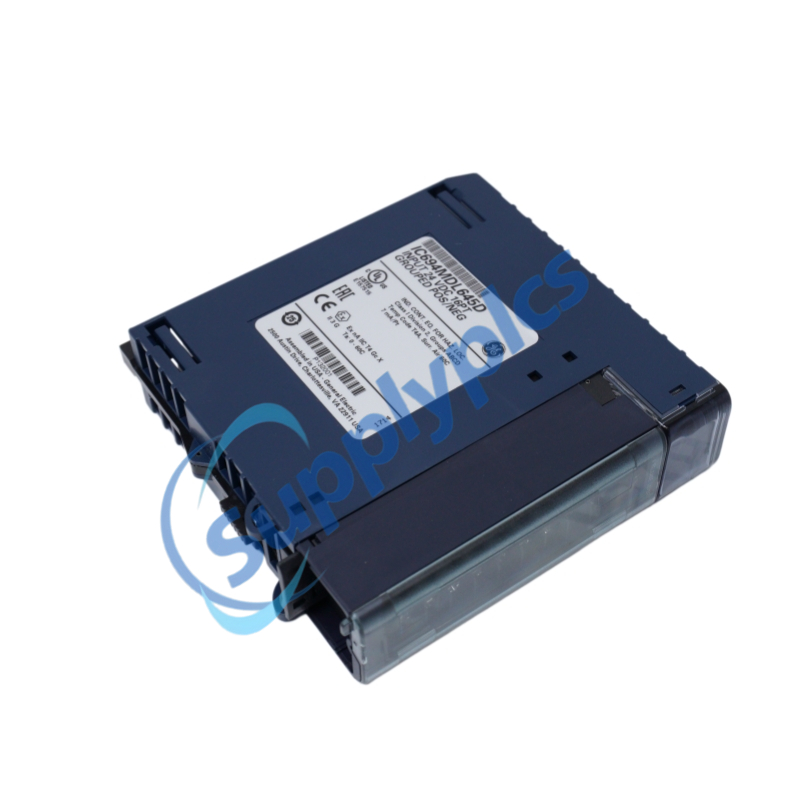

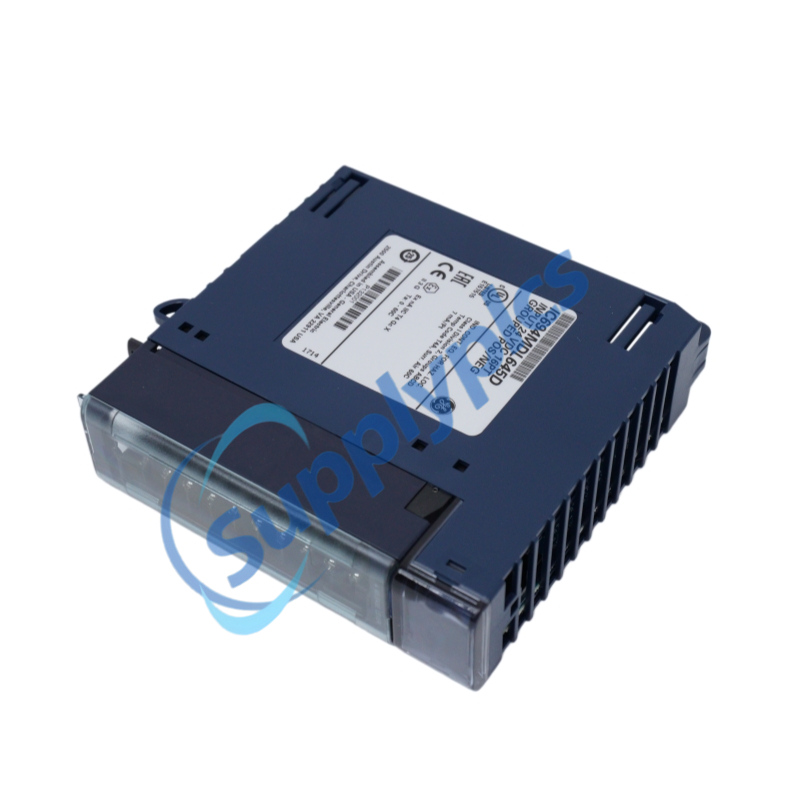

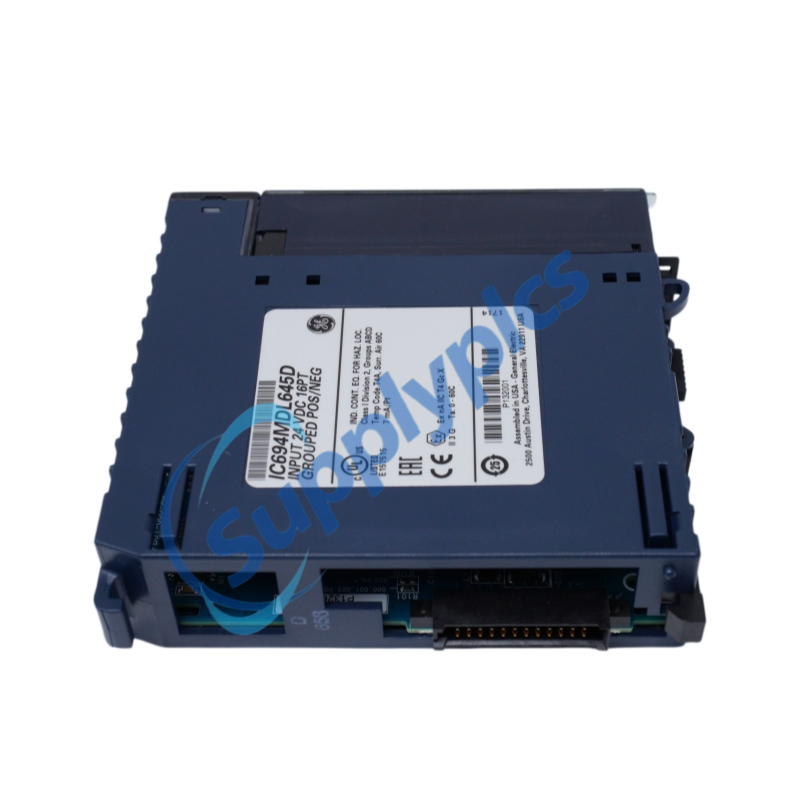

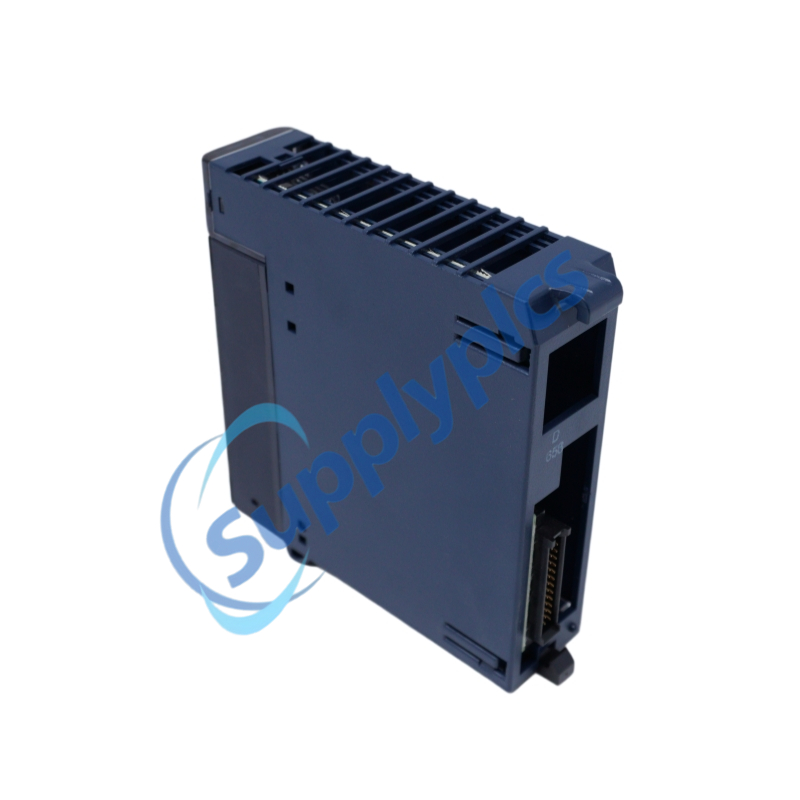

یہ IC694MDL645D (بھی IC694MDL645 ) PACSystems RX3i سیریز کا ایک 16-پوائنٹ ڈسکریٹ ڈی سی ان پٹ ماڈیول ہے۔ IC694MDL645D 24 وولٹ ڈی سی سگنلز قبول کرتا ہے اور اسے مثبت یا منفی لاگک کے لیے وائر کیا جا سکتا ہے، جس سے یہ پش بٹنز، لمٹ سوئچز اور قریبی سینسرز سمیت وائیڈ رینج کے فیلڈ ڈیوائسز کے ساتھ مطابقت رکھتا ہے۔ ہر ان پٹ چینل پر IC694MDL645D بیک پلین سے آپٹیکل طور پر علیحدہ ہوتا ہے، اور سولہ سبز LED ہر وقت آن/آف حالت کی فوری نشاندہی کرتے ہیں۔ IC694MDL645D اس کے علاوہ +24 وولٹ آؤٹ اور 0 وولٹ آؤٹ ٹرمینلز دو تار والے سینسرز کو براہ راست طاقت فراہم کرتے ہیں، جس سے فیلڈ وائرنگ آسان ہو جاتی ہے اور باہری طاقت کی فراہمی کی ضرورت کم ہو جاتی ہے۔
صنعتی خودکار نظام (پیکیجنگ لائنز، کن ویئنگ سسٹم، مواد کی نمایاں کاری)
مشین ٹول سیلز جو سیفٹی انٹر لاکس اور آپریٹر اسٹیشنز کے ساتھ منسلک ہیں
عمل کنٹرول پلانٹس (برقی توانائی کی پیداوار، سٹیل ملز، سیمنٹ کے کام، پانی کی صفائی)
تصنیعی سیلز جن میں 24 وولٹ ڈی سی قریبی سوئچز اور فوٹو الیکٹرک سینسرز کے بینک موجود ہیں
ذیلی کنٹرول سسٹم (DCS) اور PLC کی بنیاد پر سیفٹی انٹر لاکنگ
16 اعلی کثافت والے ان پٹ چینلز: ایک ہی گروپ میں سولہ پوائنٹس، جن کا ایک مشترکہ بجلی کا ان پٹ ٹرمینل ہوتا ہے، آئی/او کثافت کو زیادہ سے زیادہ کرتے ہیں اور پینل کی جگہ کو کم کرتے ہیں۔
وائرنگ کے ذریعے مثبت یا منفی لاجک کنفیگریشن: ایک واحد ایس کیو آئی دونوں سورسنگ (PNP) اور سنکنگ (NPN) سینسرز کو سنبھال سکتا ہے، جس کے لیے مناسب ریفرنس کا انتخاب کرنا ہوتا ہے (عام طور پر 0 V یا +24 V سے منسلک)۔ .
اندر ہی +24 V OUT اور 0 V OUT ٹرمینلز: بلاواسطہ دو تار والے قربت سوئچ اور سینسرز کو طاقت فراہم کرتا ہے، جس سے بہت سی درخواستوں کے لیے باہری بجلی کی فراہمی کی ضرورت ختم ہو جاتی ہے۔ .
آپٹیکل عزل (فیلڈ سے بیک پلین تک): 250 VAC مستقل اور ایک منٹ کے لیے 1500 VAC کے لیے درجہ بندی کی گئی، جو کنٹرولر کو بجلی کے شور اور غیر معمولی وولٹیج سے بچاتی ہے۔ .
16 سبز LED حالت کے اشارے: ہر چینل کے لیے ایک LED فوری بصیرتی تصدیق فراہم کرتا ہے کہ ان پٹ کی حالت کیا ہے، جس سے مقام پر تشخیص جلدی سے ممکن ہو جاتی ہے۔ .
0–30 VDC کی وسیع ان پٹ رینج: ایک وسیع وولٹیج کے دائرے میں سگنلز کو قبول کرتا ہے جبکہ قابل اعتماد آن/آف تشخیص کے اصولوں (کم از کم 11.5 وولٹ آن-حالت) کو برقرار رکھتا ہے .
کم بیک پلین طاقت کی خوراک: صرف 5 وولٹ بس سے 80 ملی ایمپئر کھینچتا ہے، جس سے ریک پر حرارتی بوجھ کم ہوتا ہے .
لچک دار انسٹالیشن: آر ایکس3i یونیورسل بیک پلین کے کسی بھی آئی/او اسلاٹ میں نصب کیا جا سکتا ہے اور بجلی لگے ہونے کی حالت میں داخل کرنے اور نکالنے کی سہولت فراہم کرتا ہے (فیلڈ ٹرمینل بلاک کو پہلے ہٹانا ضروری ہے) .
کلاس آئی ڈویژن 2 خطرناک مقام کا سرٹیفیکیشن: مناسب کنٹینرز اور وائرنگ کے طریقوں کے ساتھ استعمال کرنے پر درجہ بند شدہ مقامات میں نصب کرنے کے لیے مناسب .
سوئچز، سینسرز اور پش بٹنز سے 24 وولٹ ڈی سی فیلڈ سگنلز کو بیک پلین کے ذریعے آر ایکس3i سی پی یو کے لیے الگ الگ لاگک حالت میں تبدیل کرتا ہے۔
وائرنگ کی ترتیب کے ذریعے مثبت لاگک (سورسنگ/پی این پی) یا منفی لاگک (سنکنگ/این پی این) کا انتخاب کرتا ہے، جو سینسر کی قسم کے مطابق موافقت کرتا ہے بغیر ہارڈ ویئر میں تبدیلی کے۔
دو تار والے قربت سوئچز اور دباؤ بٹن کو ماڈیول کے اپنے +24 V OUT اور 0 V OUT ٹرمینلز کے ذریعے +24 VDC فیلڈ پاور فراہم کرتا ہے، جس سے باہری پاور سپلائی کی ضرورت ختم ہو جاتی ہے۔
فیلڈ سگنلز کو بیک پلین سے آپٹیکل طور پر علیحدہ کرتا ہے تاکہ بجلی کے شور اور زمین کے لوپس کو روکا جا سکے۔
کنٹرول لا jigک، انٹر لاکنگ اور اعلانیہ (اینونسی ایشن) کے افعال کے لیے سی پی یو کو حقیقی وقت میں ان پٹ کی حیثیت کی ریال ٹائم فیڈ بیک فراہم کرتا ہے۔
سوال 1: IC694MDL645D کن اقسام کے ان پٹ لا jigک کی حمایت کرتا ہے؟
جواب 1: IC694MDL645D یہ مثبت اور منفی لا jigک دونوں کی تشکیلات کی حمایت کرتا ہے، جو فیلڈ ڈیوائسز کو ماڈیول کے عام ٹرمینل سے کیسے وائر کیا جاتا ہے اس کے لحاظ سے طے ہوتی ہیں۔
سوال 2: IC694MDL645D میں کتنے ان پٹ چینلز ہیں؟
جواب 2: IC694MDL645D یہ ایک گروپ میں 16 الگ الگ ان پٹ چینلز فراہم کرتا ہے جن کے لیے ایک واحد عام پاور ان پٹ ٹرمینل ہوتا ہے۔
سوال 3: کیا IC694MDL645D باہری فیلڈ ڈیوائسز کو پاور فراہم کر سکتا ہے؟
جواب 3: جی ہاں۔ ماڈیول میں +24 V OUT اور 0 V OUT ٹرمینلز شامل ہیں جو دو تار والے قربت سوئچز، دباؤ بٹن، اور دیگر کم طاقت کے سینسرز کو بجلی فراہم کر سکتے ہیں۔ .
سوال 4: آئی سی694 ایم ڈی ایل645 ڈی کی عزل درجہ بندی کیا ہے؟
جواب 4: فیلڈ سے بیک پلین عزل 250 وولٹ اے سی مستقل، اور 1500 وولٹ اے سی ایک منٹ کے لیے ہے۔ اگر +24 وولٹ آؤٹ ٹرمینلز استعمال کیے جائیں تو عزل کم ہو کر 50 وولٹ اے سی مستقل اور 500 وولٹ اے سی ایک منٹ کے لیے رہ جاتی ہے۔ .
سوال 5: ان پٹ کو 'آن' کے طور پر پہچانے کے لیے کم از کم آن-سٹیٹ وولٹیج کیا ہے؟
جواب 5: آن-سٹیٹ وولٹیج کا آستانہ 11.5 وولٹ ڈی سی ہے۔ 11.5 وولٹ سے 30 وولٹ ڈی سی تک کے ان پٹس کو لاگک 1 (آن) کے طور پر پڑھا جاتا ہے۔ .
