نظام تحليلات HONEYWELL، البطاقة الهندسية رقم 57، الطراز 05701-A-0361، متوفر في المخزون

نظام تحليلات HONEYWELL، البطاقة الهندسية رقم 57، الطراز 05701-A-0361، متوفر في المخزون

اسم المنتج: بطاقة الهندسة

اسم العلامة التجارية: هانيويل

رقم النموذج: 05701-A-0361

بلد المنشأ: الولايات المتحدة الأمريكية

الضمان: 12 شهرًا

واتساب: +٨٦ ١٨١٥٩٨٨٩٩٨٥

البريد الإلكتروني: [email protected]

Appurtenance:

نظرة عامة
اتصل للحصول على عرض أسعار
المواصفات الفنية
الوصف
التطبيقات
التركيب والأسلاك
نظرية التشغيل
الأسئلة الشائعة
المنتجات الموصى بها

نظرة عامة

اسم العلامة التجارية:	هانيويل
رقم النموذج:	05701-A-0361
بلد المنشأ:	الولايات المتحدة الأمريكية
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	مدة التسليم: متوفر في المخزون
شروط الدفع:	T/T

اتصل للحصول على عرض أسعار

مدير المبيعات:	ستيلا
أرسل بريدًا إلكترونيًّا:	[email protected]
اتصل عبر تطبيق واتساب:	+٨٦ ١٨١٥٩٨٨٩٩٨٥

المواصفات الفنية

المواصفات الفنية	المواصفات
رقم الجزء	05701-A-0361
الشركة المصنعة	هانيويل أناليتكس
نوع المنتج	بطاقة الهندسة
أنظمة متوافقة	رف نظام 57
موقف التركيب	الفتحة اليمنى في الرف
جهد التغذية	18 إلى 32 فولت تيار مستمر
استهلاك الطاقة	1.5 واط (قيمة نموذجية)
الأبعاد (الارتفاع × العرض × العمق)	132 × 25 × 170 مم
الوزن	152 غراماً

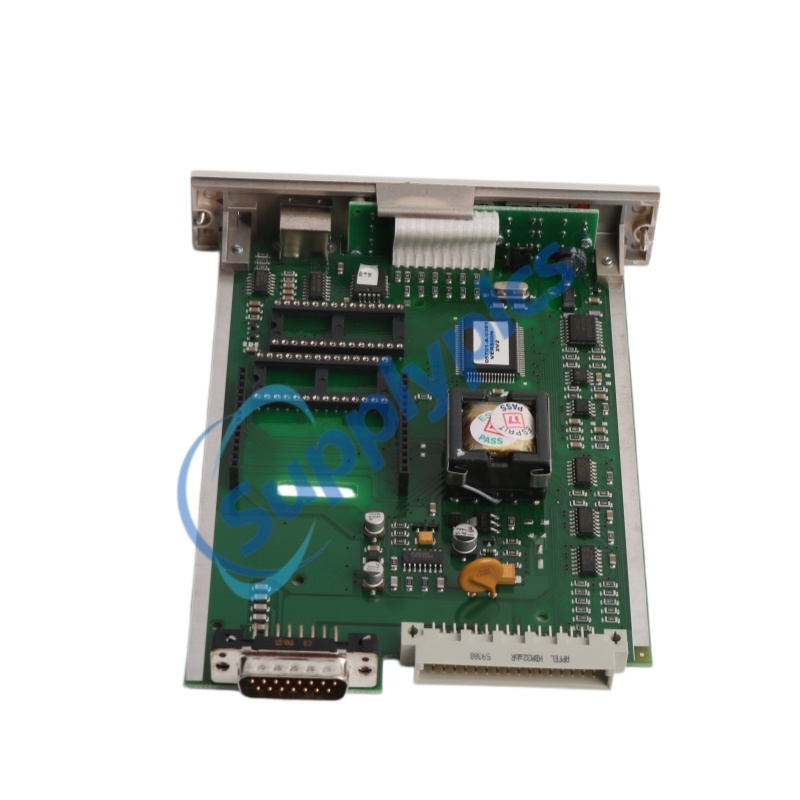

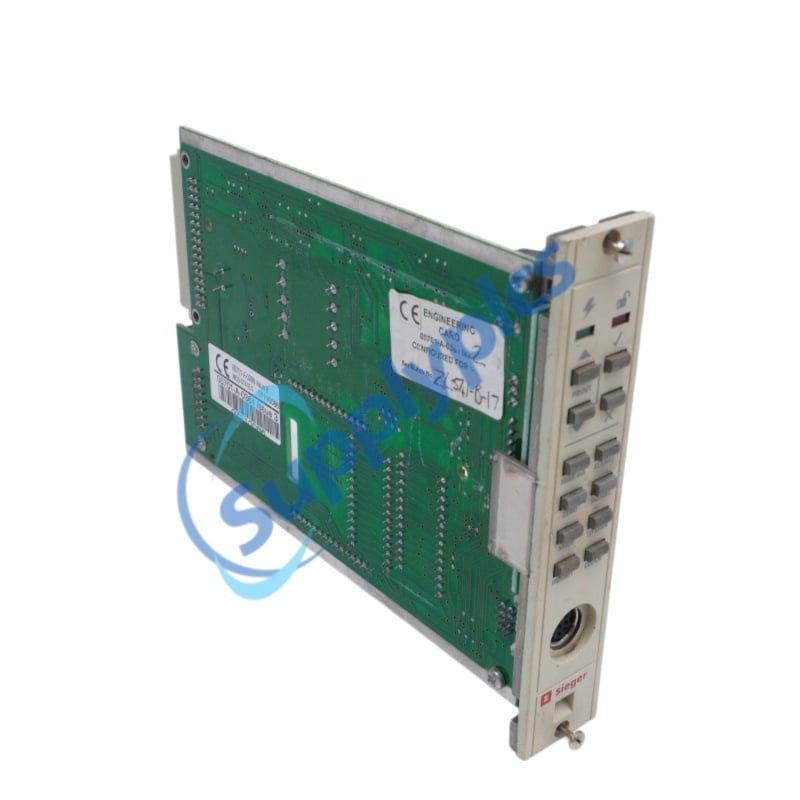

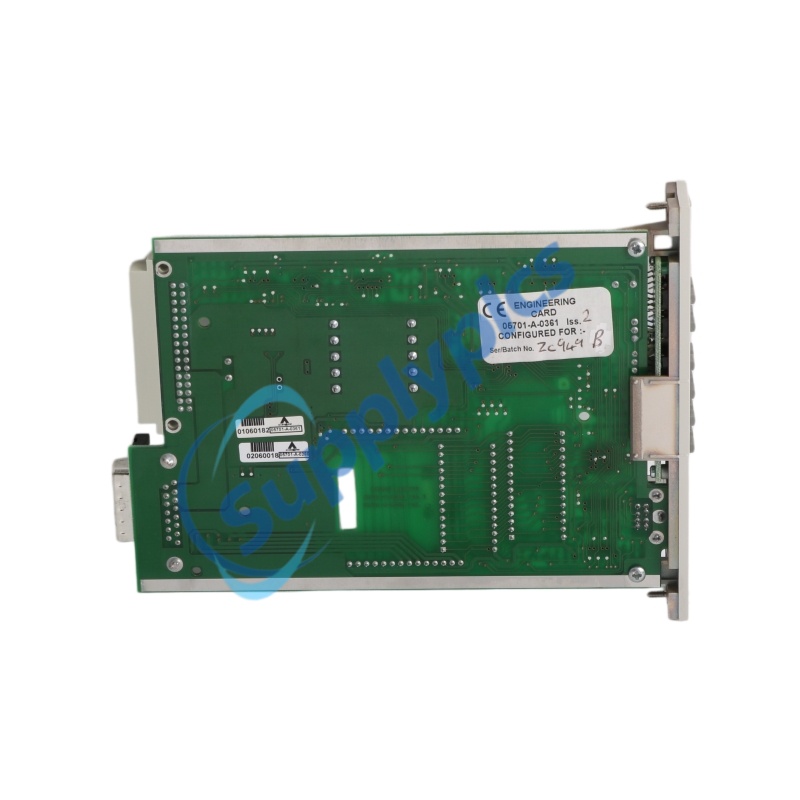

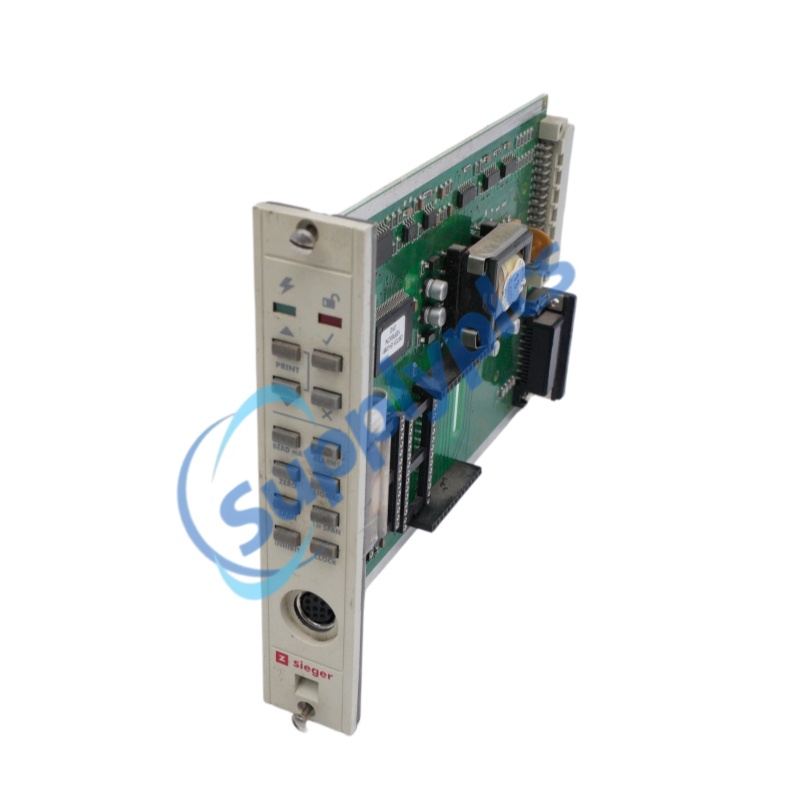

مؤشرات لوحة الأمامية	تشغيل الطاقة (مؤشر ضوئي أخضر)، غير مقفل (مؤشر ضوئي أحمر)
أزرار التحكم في اللوحة الأمامية	أزرار الضغط: لأعلى، لأسفل، قبول، رفض
الواجهة السلسلية	منفذ ميني دين (RS232) للطابعة أو الحاسوب أو مفتاح الهندسة
التحقق الذاتي	مكونات الدائرة، البرمجيات، اتصالات اللوحة الخلفية
وحدات الخيارات المتوافقة	تحديث الإنذار الرئيسي، طباعة الأحداث، بروتوكول مودبوس RS422/485، بروتوكول مودبوس RS232

الوصف

ال 05701-A-0361 بطاقة الهندسة هي وحدة معالجة مخصصة للهيكل الخاص بنظام هانيويل ٥٧، وتوفّر واجهة مشتركة لتشغيل وتجهيز جميع بطاقات التحكم المركّبة . الـ 05701-A-0361 تُوجِّه تيار التغذية المستمر ٢٤ فولت من بطاقة الإدخال المباشر إلى لوحة الاتصال الخلفية للهيكل، وتدير الاتصالات التسلسلية عبر اللوحة الخلفية، وتوفر منفذ RS232 للوصول الهندسي الخارجي وبفضل أزرار الضغط الموجودة على لوحتها الأمامية، ومؤشرات الحالة الضوئية، ومنفذ الميني دين الخاص بمفتاح الهندسة أو الطابعة التسلسلية، فإن 05701-A-0361 تمكّن من أداء وظائف المعايرة والصيانة الحرجة .

التطبيقات

تجهيز ومعايرة بطاقات التحكم الخاصة بالنظام ٥٧
مراقبة وضبط تيار رأس المستشعر الحفزي
فحص نقطة ضبط الإنذار، وضبطها، واختبارها
معايرة إشارة الصفر والمدى للمستشعر
تكوين قيمة مراقبة عمر المستشعر
مراقبة خط المستشعر وكبت إنذار لوحة التحكم
فحص ساعة النظام وضبطها

التركيب والأسلاك

موقف التركيب : يتم تركيبه دائمًا في المقعد الأيمن في رف نظام 57
إجراء التركيب : أدخله في المقعد المخصص بحجم ١٩ بوصة داخل الرف الفرعي، وتأكد من تثبيته بالكامل ومحاذاة موصل اللوحة الخلفية قبل تطبيق الضغط
توصيلات الطاقة : يوجّه مدخل تيار مستمر 24 فولت من بطاقة مدخل التيار المستمر إلى لوحة الاتصال الخلفية للرف
الاتصال التسلسلي : منفذ ميني دين يدعم اتصال RS232 مع طابعة تسلسلية أو حاسوب شخصي أو مفتاح هندسي
الارضاء : يجب تثبيت الرف الفرعي على نقطة أرضية مشتركة للمعدات؛ وتأكد من أن البطاقة مُركَّبة بالكامل لضمان استمرارية التأريض للهيكل
التبديل الساخن : غير مسموح به . قم بإيقاف تشغيل الرف قبل التركيب أو الإزالة

نظرية التشغيل

تعمل بطاقة الهندسة كواجهة مركزية لإدارة رف نظام 57. وعند استلامها لطاقة تيار مستمر 24 فولت من بطاقة مدخل التيار المستمر، تقوم بتوزيع الطاقة على لوحة الاتصال الخلفية وتنشيط الاتصالات التسلسلية عبر لوحة الاتصال الخلفية : تتيح أزرار لوحة التحكم الأمامية (للاعلى، للأسفل، القبول، الرفض) اختيار الوظائف الهندسية، بينما يؤدي الضغط المتزامن على زرَّي للأعلى وللأسفل إلى إنشاء طباعة تشخيصية : يستقبل منفذ الميني دين مفتاحاً هندسياً لتفعيل وظائف الكتابة، أو طابعة تسلسلية/حاسوباً شخصياً لإخراج بيانات التهيئة تقوم البطاقة باستمرار بالتحقق الذاتي من دائرتها الإلكترونية وبرمجياتها واتصالاتها عبر لوحة التوصيل الخلفية. وحدات إضافية اختيارية (مثل بروتوكول Modbus، وطباعة الأحداث، وتحديث إنذار الماجستير) توسّع قدرات النظام في الاتصال والإبلاغ عن الإنذارات. .

الأسئلة الشائعة

السؤال ١: ما هي الوظيفة الأساسية لبطاقة الهندسة 05701-A-0361؟
الإجابة 1: تم تصميم 05701-A-0361 توفر واجهة مشتركة لتشغيل ومعايرة وتشغيل جميع بطاقات التحكم المركّبة في رف نظام 57.

السؤال ٢: أين تُركَّب بطاقة 05701-A-0361 في رف نظام 57؟
الجواب ٢: تُركَّب دائمًا في المقعد الأيمن الجزء العلوي من الرف. .

السؤال ٣: ما متطلبات جهد التغذية لبطاقة 05701-A-0361؟
الجواب ٣: تعمل البطاقة على تغذية تيار مستمر بجهد 18 إلى 32 فولت تيار مستمر .

السؤال ٤: هل يمكن استبدال بطاقة 05701-A-0361 أثناء تشغيل النظام؟
A4: لا. يُحظر الاستبدال الساخن؛ يجب فصل التغذية الكهربائية عن الرف قبل التركيب أو الإزالة .

س5: ما الغرض من منفذ الميني دين الموجود في الجهاز 05701-A-0361؟
ج5: يوفّر واجهة RS232 لتوصيل طابعة تسلسلية أو حاسوب شخصي أو مفتاح هندسي .
