اسم المنتج: وحدة المعالجة المركزية
اسم العلامة التجارية: جنرال
رقم النموذج: DS200SDCCG1AGD/DS215SDCCG1AZZ01B
بلد المنشأ: الولايات المتحدة الأمريكية
الضمان: 12 شهرًا
واتساب: +٨٦ ١٨١٥٩٨٨٩٩٨٥
البريد الإلكتروني: [email protected]
اسم العلامة التجارية: |
جنرال إلكتريك |
رقم النموذج: |
DS200SDCCG1AGD/DS215SDCCG1AZZ01B |
بلد المنشأ: |
الولايات المتحدة الأمريكية |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
مدة التسليم: متوفر في المخزون |
شروط الدفع: |
T/T |
|
مدير المبيعات: |
ستيلا |
|
أرسل بريدًا إلكترونيًّا: |
|
|
اتصل عبر تطبيق واتساب: |
|
المواصفات الفنية |
DS200SDCCG1AGD |
DS215SDCCG1AZZ01B |
|
الشركة المصنعة |
جنرال إلكتريك |
جنرال إلكتريك |
|
السلسلة |
الموديل الخامس (Speedtronic) |
الموديل الخامس (Speedtronic) |
|
نوع المنتج |
بطاقة تحكم المحرك / لوحة تحكم المحرك |
بطاقة تحكم المحرك مزودة ببرنامج ثابت مُحمّل مسبقًا |
|
اختصار وظيفي |
SDCC |
SDCC |
|
معالجات دقيقة |
3×16 بت (DCP، MCP، CMP) |
3×16 بت (DCP، MCP، CMP) |
|
مايكروكونترولر |
80C196 |
80C196 |
|
معالج الإشارات الرقمية |
TMS320C25 (CMP) |
TMS320C25 (CMP) |
|
بنية الذاكرة |
ذاكرة RAM ذات منفذين مشتركة + 4 شرائح EPROM |
ذاكرة RAM ذات منفذين مشتركة + 4 شرائح EPROM (برنامج ثابت مُحمّل مسبقًا) |
|
رقائق التخزين المدمجة |
5 رقائق ذاكرة (4 رقائق EPROM + 1 رقاقة EEPROM) |
5 رقائق ذاكرة (مُهيَّأة مسبقًا) |
|
تشخيصات بواسطة الصمامات الثنائية الباعثة للضوء (LED) |
10 مصابيح LED (رموز الأعطال العشرية الثنائية / الثنائية) |
10 مصابيح LED (رموز الأعطال العشرية الثنائية / الثنائية) |
|
الموصلات |
8× (1PL، 2PL، 3PL، 6PL، 7PL، 8PL، 9PL، 11PL) |
8× (نفس التخصيص) |
|
وحدة تزويد الطاقة |
24 فولت تيار مباشر (مُغذَّى من لوحة التوصيل الخلفية) |
18.5–36 فولت تيار مباشر |
|
درجة حرارة التشغيل |
من -40 درجة مئوية إلى +70 درجة مئوية |
من -40 درجة مئوية إلى +70 درجة مئوية |
|
الأبعاد (تقريباً) |
210 × 150 × 55 مم |
210 × 150 × 55 مم |
|
الوزن الصافي |
حوالي 1.8 كجم |
حوالي 1.8 كجم |
|
محركات كهربائية متوافقة |
AC2000، DC2000، EX2000 |
AC2000، DC2000، EX2000 |
|
منصة البرمجيات |
ST2000 / مجموعة أدوات نظام التحكم |
ST2000 (مُركَّب مسبقًا) |
|
دليل التعليمات |
GEI-100029 |
GEI-100029D |

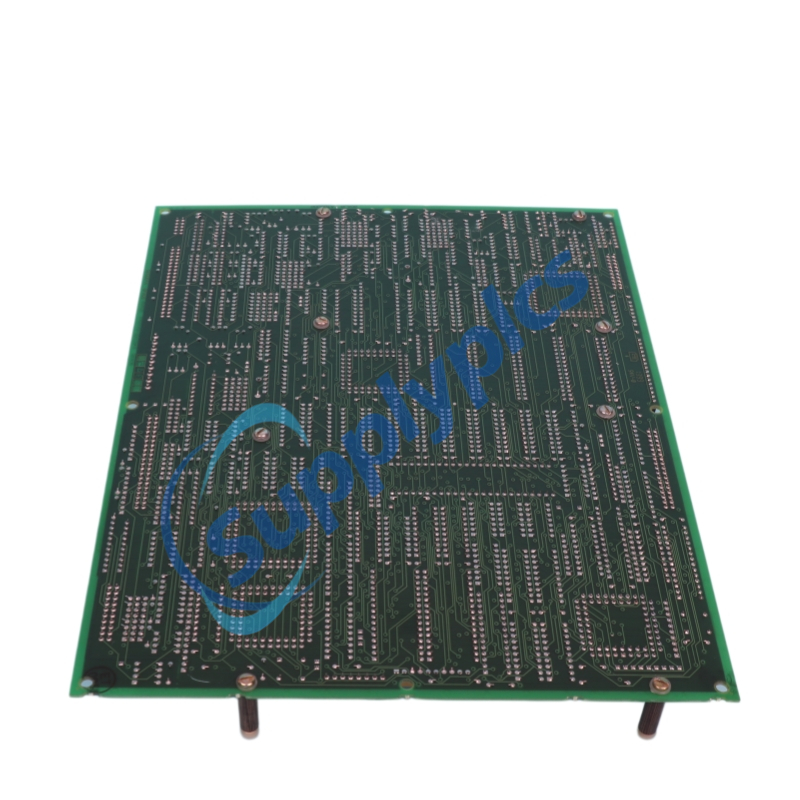

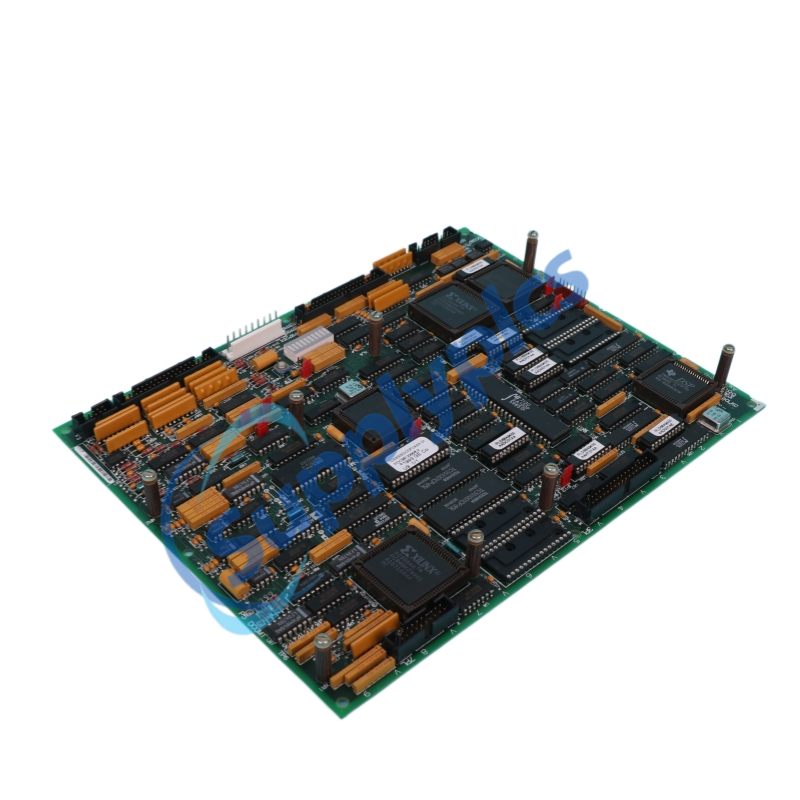

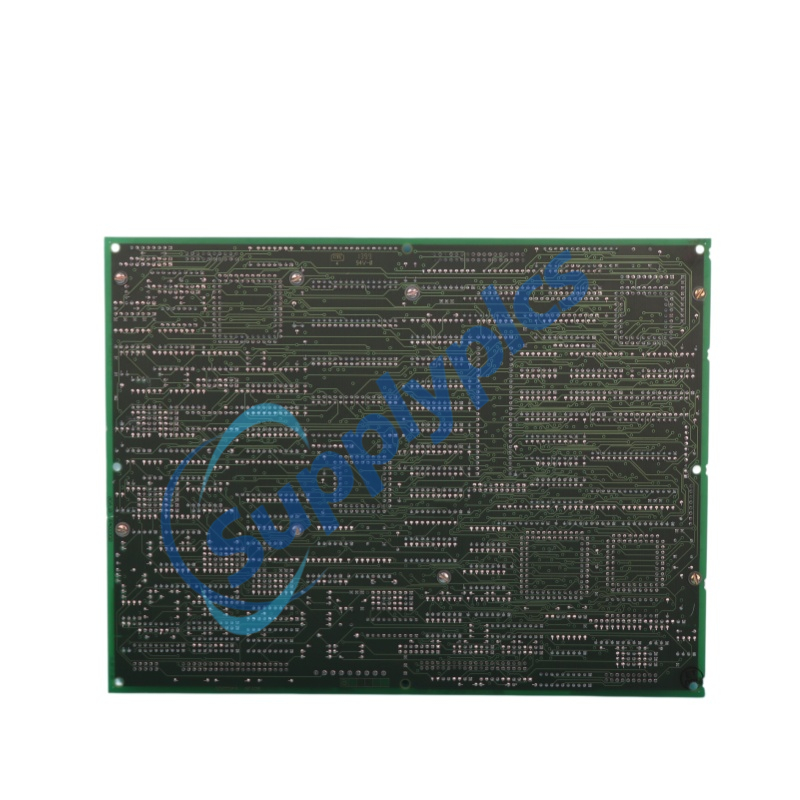

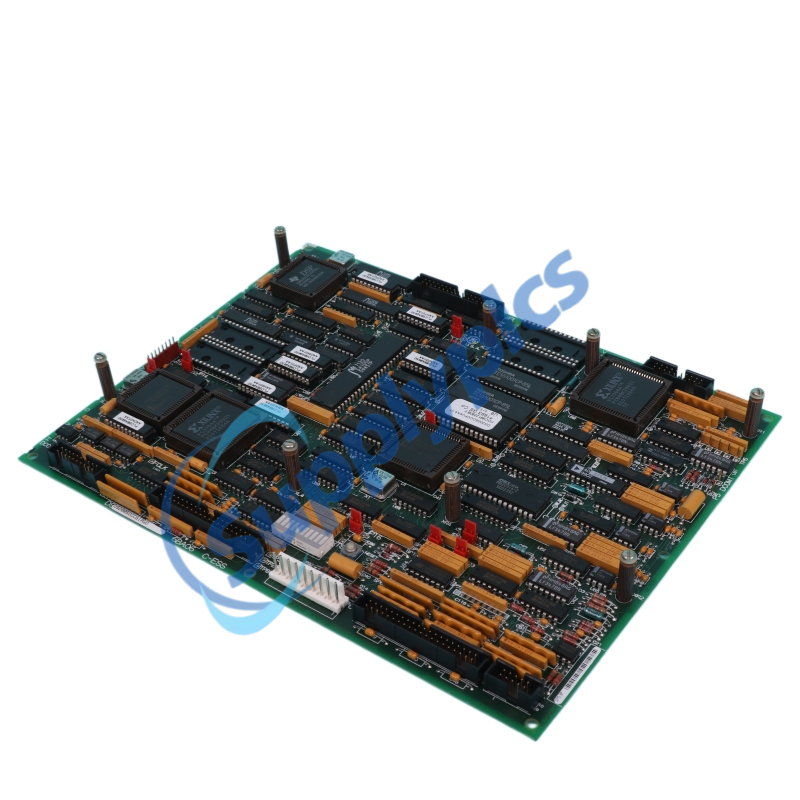

الأنابيب DS200SDCCG1AGD و DS215SDCCG1AZZ01B هي بطاقات تحكُّم في القيادة صمَّمتها شركة جنرال إلكتريك لمنصة التحكُّم في توربينات مارك V سبيدترونيك. وتُشكِّل DS200SDCCG1AGD اللوحة الأساسية لتجميع الأجهزة، بينما تحتوي DS215SDCCG1AZZ01B على برنامج ثابت وبرنامج نظام مُحمَّل مسبقًا، معًا يشكِّلان العمود الفقري الكامل للتحكُّم لأنظمة الدفع AC2000 وDC2000 وEX2000. وتستخدم كلتا البطاقتين ثلاثة معالجات دقيقة من نوع 16 بت مخصَّصة — معالج تحكُّم القيادة، ومعالج تحكُّم المحرك، ومعالج التحكُّم المشترك للمحرك — تعمل بالتوازي عبر ذاكرة RAM ذات المنفذين المشتركة لتنفيذ التنظيم في الزمن الحقيقي، وإدارة الإدخال/الإخراج عالي السرعة، ومعالجة الخوارزميات المعقدة. وتوفِّر عشرة مصابيح LED مدمجة رموز خطأ ثنائية أو في صيغة العشري المشفَّر ثنائيًّا (BCD) لتشخيص الأعطال بسرعة. وعلى الرغم من كونها جزءًا من سلسلة قديمة، فإن DS200SDCCG1AGD و DS215SDCCG1AZZ01B تظلُّ ضروريةً للصيانة والتحديثات في تركيبات التوربينات الحالية دون الحاجة إلى إعادة تكوين الهيكل .
محطات توليد الطاقة بالتوربينات الغازية — تحديد موقع صمام الوقود، ومنع اضطراب الضاغط، وتنظيم السرعة
أنظمة التوربينات البخارية – تنظيم صمام الدخول، والتحكم في ضغط السحب، وحماية من الزيادة في السرعة
مزارع توربينات الرياح – التحكم في زاوية الميل (Pitch)، وتحديد موضع الاتجاه الأفقي (Yaw)، وإدارة العزم لمحركات التوليد ذات السرعة المتغيرة
أنظمة محركات AC2000 – التحكم في محركات التردد المتغير للطرّادات والمراوح والمضخّات
أنظمة محركات DC2000 – تنظيم دقيق للسرعة والعزم لمصانع الدرفلة والرافعات
أنظمة إثارة EX2000 – التحكم في تيار مجال المولد المتزامن وتنظيم الجهد
أنابيب النفط والغاز – أتمتة محركات محطة الضواغط الكهربائية
التصنيع الصناعي – محركات الباثق (Extruder)، ورافعات الرافعات، وتحديد موضع منصات الاختبار
بنية معمارية متوازية ثلاثية المعالجات – وحدة التحكم في القيادة (DCP) للإشراف على القيادة، ووحدة التحكم في المحرك (MCP) للحلقات الداخلية الخاصة بالمحرك، ووحدة معالجة الحسابات الرياضية المتقدمة (CMP) للحسابات الرياضية المتقدمة
ذاكرة عشوائية مشتركة ذات منفذين – وصول متزامن من قِبل جميع المعالجات الثلاثة لتقليل زمن تأخير البيانات إلى أدنى حد
مصفوفة مؤشرات خطأ مكوَّنة من عشرة مصابيح LED – تشخيصات مشفرة ثنائية أو في صيغة الكود العشري المرمز ثنائيًّا (BCD) لتسريع عملية استكشاف الأخطاء وإصلاحها
بناء يعتمد على نظام VME – واجهة ظهرية متينة تضمن التوافق الكهرومغناطيسي في البيئات الصناعية القاسية
ثمانية موصلات متعددة الوظائف – واجهات مخصصة لتغذية الطاقة، والمدخلات/المخرجات (I/O)، والاتصالات عبر شبكة المنطقة المحلية (LAN)، ومعالجة الإشارات، ولوحات التوصيل الطرفية
تحمل درجات الحرارة العريضة – معتمد للتشغيل في درجات حرارة تتراوح بين -40°م و+70°م عبر مناخات متنوعة
توسيع مساعد قابل للتجزئة – يدعم لوحات فرعية تشمل SLCC (الاتصالات عبر شبكة LAN) وSPC (معالجة الإشارات) وSPBC (واجهة التعدد الجسري)
برنامج ثابت مُهيَّأ مسبقًا في المصنع أو قابل للتحميل في الموقع – يُورَّد النوع DS215 مع مجموعة البرمجيات الكاملة مثبتة مسبقًا للاستبدال الجاهز للتشغيل الفوري
توافق مع حزمة برامج ST2000 – أداة تكوين وضبط وتشخيص تعتمد على نظام DOS
تنظيم محركات مركزية – تنفِّذ سلاسل تحكم شاملة، ومنطقًا زمنيًّا فعليًّا، وتنسيقًا للاستجابة للأعطال
تنظيم المحرك – يتعامل وحدة التحكم في المحرك (MCP) مع حلقات التيار، وتغذية الاستجابة للسرعة، والتحكم في الموضع للمحركات التحريضية AC، والمحركات التيار المستمر DC، والمحركات المتزامنة.
تفريغ المعالجة الكثيفة من حيث العمليات الرياضية – تُعالج وحدة معالجة الحركة (CMP) خوارزميات الحركة المتقدمة، وتقديرات الفضاء الحالة، وبرامج الضبط التكيفي التي تتجاوز قدرة وحدة التحكم في المحرك (MCP).
conditioning إشارة المدخلات/المخرجات – تتصل بالإشارات الميدانية التناظرية (جهد/تيار) والإشارات الرقمية (منفصلة) عبر موصلات PL المخصصة.
تسجيل التشخيصات – تسجّل أحداث الأعطال والانحرافات التشغيلية؛ وتعرض الرموز عبر مصفوفة الصمامات الثنائية الباعثة للضوء (LED) الأمامية.
الربط الاتصالي على مستوى النظام – تبادل البيانات مع بطاقة شبكة التحكم في المستوى العلوي (SLCC LAN) للتكامل الشبكي ومع وحدة التحكم في الإشارات (SPC) أو وحدة التحكم في الإشارات الموسعة (SPBC) لمعالجة الإشارات الموسعة.
السؤال ١: هل يمكن استبدال طرازي DS200SDCCG1AGD وDS215SDCCG1AZZ01B بعضهما البعض؟
A1: الأنابيب DS215SDCCG1AZZ01B هو نسخة مُعدة مسبقًا ومزودة ببرنامج ثابت محمل من المصنع، وتُقصد به أن تكون بديلًا تشغيليًّا مباشرًا للوحدة الأساسية DS200SDCCG1AGD بمجرد برمجة الأخيرة. وتنطبق نفس الأبعاد الفيزيائية وتوزيع الموصلات.
السؤال ٢: ما البرامج المطلوبة لتكوين وحدة DS200SDCCG1AGD؟
A2: يتم التكوين باستخدام مجموعة برامج ST2000 (المبنية على نظام DOS) أو أداة GE Control System Toolbox (في بيئة Windows)، مما يسمح بتحرير المعايير وتعديل المنطق الشبكي (Ladder Logic) والرصد في الوقت الفعلي.
السؤال ٣: كيف أفسِّر رموز الأعطال على وحدة DS200SDCCG1AGD؟
A3: تعرض الـ ١٠ لمبات LED رموز الأعطال بصيغة ثنائية (Binary) أو عشرية مشفرة ثنائياً (BCD). وفي ظل التشغيل الطبيعي، تضيء هذه اللمبات تسلسليًّا من اليسار إلى اليمين، زوجًا تلو الآخر. راجع الدليل GEI‑100029 للحصول على جداول الرموز الكاملة.
السؤال ٤: هل يمكن استخدام وحدة DS215SDCCG1AZZ01B في تكوين احتياطي (Redundant)؟
الإجابة 4: نعم. وعند تركيبها مع أجهزة الرف المناسبة والوحدات المساعدة مثل بطاقة الاتصالات SLCC، فإن DS215SDCCG1AZZ01B يدعم التكرار المزدوج للقناة مع التحويل التلقائي عند حدوث عطل .
السؤال 5: هل لا يزال جهاز DS200SDCCG1AGD متوفرًا لصيانة الأنظمة القديمة؟
ج5: ورغم إيقاف سلسلة Mark V، فإن موردي قطع الغيار في السوق الثانوية والخدمات المعتمدة لإصلاح المعدات ما زالوا يقدمون وحدات من هذا النوع معاد تأهيلها أو جديدة لم تُستخدم من المخزون (NOS) لكلا النوعين DS200SDCCG1AGD و DS215SDCCG1AZZ01B للتركيبات الحالية.
