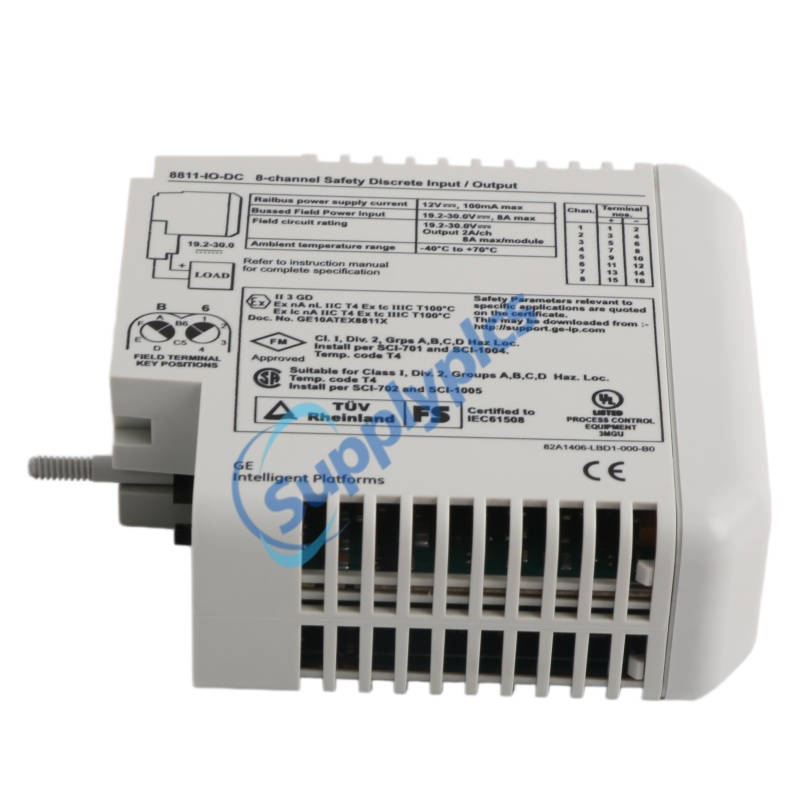

GE SafetyNet Ayrık Giriş/Çıxış Modulu 8811-IO-DC-01 Göndərməyə Hazırdır

The 8811-IO-DC-01 gE SafetyNet seriyasından təhlükəsizlik sertifikatlı ayrılıq giriş/çıxış moduludur və yüksək etibarlılıqlı sənaye avtomatlaşdırma və təhlükəsizlik alət sistemi üçün hazırlanmışdır. 8811-IO-DC-01 8 ədəd müstəqil olaraq konfiqurasiya edilə bilən kanal təmin edir ki, bu kanallar ya giriş, ya da çıxış kimi proqramlaşdırıla bilər və bu da quraşdırma üçün çox yüksək esneklik təmin edir. 8811-IO-DC-01 sIL 2 təhlükəsizliklə əlaqəli tətbiqlər üçün sertifikatlıdır və təhlükəli sahələrdə istifadə üçün arksız giriş və çıxışlara malikdir. Hər bir kanal üçün 2 A çıxış tutumu və ətraflı daxili diaqnostika ilə 8811-IO-DC-01 tələb olunan sənaye mühitlərində, o cümlədən Class 1 Division 2 yerlərində etibarlı performans göstərir. 8811-IO-DC-01 pAC8000 daşıyıcılarına montaj olunur və xüsusi Sahə Terminaları vasitəsilə təhlükəsizlik sisteminin sahə kabelləşməsinə qoşulur.

• Proqramla Konfiqurasiya Edilə Bilən Kanallar – 8 kanaldan hər biri proqram vasitəsilə müstəqil olaraq giriş və ya çıxış kimi konfiqurasiya edilə bilər; bu da bir neçə sabit funksiyalı modullara ehtiyacın aradan qaldırılmasına və ehtiyat hissələrinin inventarının azaldılmasına imkan verir

• Redundantlıq olmadan SIL 2 Sertifikatı – 1oo1D arxitekturası və ətraflı daxili diaqnostika vasitəsilə SIL 2 təhlükəsizlik bütövlüyünə nail olur; bu, “işlədildiyi sübut edilmiş” məlumatlara asılı deyil

• Təhlükəli sahələr üçün uyğun – Qeyri-qövslü giriş və çıxışlarla birlikdə Class 1 Division 2 və Zone 2 quraşdırmaları üçün sertifikatlaşdırılıb; EEx nA nL IIC T4 qoruma texnikasını dəstəkləyir

• Bu böyük həcmli yüksək istehsal gücü – Hər kanal üzrə 2 A davamlı cərəyan təmin edir, bu da tipik təhlükəsizlik I/O modullarından əhəmiyyətli dərəcədə yüksəkdir və daha böyük solenoidlər və kontaktorların birbaşa idarə edilməsinə imkan verir

• İşləmə zamanı təmir imkanı – Modullar digər düyün komponentlərinin işini pozmadan təhlükəli sahələrdən çıxarılmalı və əvəz edilə bilər

• İnteqral xətt arızası izləməsi – Sahə kabelləşməsində açıq dövrə və qısa qapanma şəraitini aşkar edir, arıza axtarışı vaxtını azaldır və sistemin mövcudluğunu artırır

• PAC8000 Ekosistemi Uyğunluğu – PAC8000 idarəetmə qurğuları, magistral interfeys modulları və sahə terminalları ilə tamamilə inteqrasiya olunub, pərələrən sistem quraşdırılmasına imkan verir

• 8 Konfiqurasiya edilə bilən kanal – Hər bir kanal müstəqil olaraq giriş və ya çıxış kimi təyin edilə bilər, bu da tətbiqetmənin maksimum esnekliyini təmin edir

• SIL 2 Təhlükəsizlik Sertifikatı – 1oo1D arxitekturası ilə SIL 2-ə qədər təhlükəsizliklə əlaqəli tətbiqlərdə istifadə üçün sertifikatlaşdırılıb

• Qövs yaratmayan Giriş və Çıxışlar – Təhlükəli sahələrdə (Class 1 Division 2 / Zone 2) təhlükəsiz işləmə üçün hazırlanıb

• Yüksək Cərəyanlı Çıxışlar – Hər kanal üçün davamlı olaraq 2 A, modul başına davamlı olaraq 6 A, 10 saniyədən az müddət üçün 8 A dəyəri ilə qiymətləndirilib

• Əhatəli Giriş Konfiqurasiyası – Filtr zaman intervalı (0–8 s), latching aktivləşdir/çevrilmə, impuls sayma (yuxarı/aşağı/deaktiv), torpaqlama qırılması aşkarlaması

• Esnek Çıxış Konfiqurasiyası – 1 ms-dən 60 s-ə qədər impuls eni ilə impuls, ayrık və nümunə çıxış tiplərini dəstəkləyir

• Xətt Xətasının Aşkarlanması – Sahə siqnalı üçün konfiqurasiya olunan açıq dövr və qısa dövr aşkarlama

• Diaqnostik LED göstəriciləri – Modul arızası (qırmızı), modul enerjisi (yaşıl) və kanal statusu (sarı) LED-ləri

• Aktiv texniki xidmət – BFP izolyasiyası ilə təhlükəli sahələrdə isti dəyişdirilə bilən

• Hadisə qeydiyyatı – <200 ms həll yolu ilə vaxt möhürü qoyulmuş məlumatlar, SafetyNet idarəetmə qurğusu tərəfindən saxlanılır

• HART uyğunluğu – Uyğun HART-ə sahib analog giriş/çıxış modulları ilə birləşdikdə HART keçirilməsini və məlumat toplamağı dəstəkləyir

• Kompakt forma faktoru – Məkan effektivliyi üçün 42 mm en, 210 q çəki

• Diskret giriş məlumatlarının toplanması – Quru kontakt açarlarından, yaxınlıq detektorlarından və ya 24 VDC sahə cihazlarından ON/OFF vəziyyətlərini oxuyur; tipik порог cərəyanı 0,9 mA, islatma cərəyanı 1,2 mA

• Diskret çıxış idarəetməsi – Hər kanalda 2 A-ə qədər davamlı cərəyanla işçiləri, solenoidləri, siqnalizasiyaları və göstəriciləri idarə edir; impuls, diskret və nümunə çıxışı rejimlərini dəstəkləyir

• İmpuls sayma – Giriş impulslarını 30 Hz-ə qədər tezlikdə sayır; yuxarı keçid, aşağı keçid və ya söndürülüb rejimi üçün konfiqurasiya edilə bilər

• Girişin debounsiyası/filtrlənməsi – Kontaktın sıçrayışını və elektrik gürültüsünü aradan qaldırmaq üçün 0-dan 8 saniyəyə qədər, 1 ms addımla proqramlaşdırıla bilən filtr zamanı

• Girişin kilidlənməsi – Vəziyyətin tanınana qədər saxlanılması üçün yüksək və ya aşağı səviyyədə kilidlənmə və aktivləşdir/deaktivləşdir seçimləri ilə konfiqurasiya edilə bilər

• Çıxış impulsunun generasiyası – Anlıq işlətmə tətbiqləri üçün 1 ms-dən 60 saniyəyə qədər müddətli çıxış impulsları yaradır

• Xətt Xətasının Aşkarlanması – Sahə kabellərinin açıq dövrə və qısa dövrə şəraitini izləyir; diaqnostika geri əlaqəsini idarəetmə qurğusuna verir

• Qoruyucu yer qapanması aşkarlanması – Təhlükəsizliyi artırmaq üçün hər bir kanal üzrə konfiqurasiya edilə bilən ON/OFF torpaqlama qırılması monitorinqi

• Diaqnostik öztest – Modulun vəziyyətini davamlı olaraq yoxlayan ətraflı daxili diaqnostika; təhlükəsizlik funksiyasının icrasını maneə törədəcək arızaları aşkar edir

• Failsafe rejiminə keçid – Kommunikasiya itirildikdə və ya idarəetmə qurğusunun əmri itirildikdə bütün çıxışları enerjisizləşdirir və giriş skanlaşdırmasını dayandırır

• Nəzarət altındakı söndürmə – Daxili arıza aşkar edildikdə düzgün failsafe keçidi başladır; arıza müəyyənləşdirmə üçün diaqnostik məlumatları qeyd edir

• Raylbus kommunikasiyası – Məlumat mübadiləsi və konfiqurasiya üçün SafetyNet idarəetmə qurğusu ilə daxili kommunikasiya şinləri vasitəsilə əlaqə qurur

S1: 8811-IO-DC və 8811-IO-DC-01 arasında fərq nədir?

A1: 8811-IO-DC-01 8811-IO-DC modulunun xüsusi variantıdır. Hər ikisi SIL 2 sertifikatlı 8 konfiqurasiya edilə bilən kanal təmin edir. "-01" sonluğu adətən müəyyən bir reviziyaya və ya konfiqurasiya seçiminə işarə edir. Dəqiq variant fərqlərini öyrənmək üçün modulun ad lövhəsinə və ya GE sənədlərinə müraciət edin.

Sual 2: 8811-IO-DC-01 modulu təhlükəli sahələrdə istifadə edilə bilərmi?

B2: Bəli. 8811-IO-DC-01 modul EEx nA nL IIC T4 qoruma texnikası ilə Class 1 Division 2 və Zone 2 təhlükəli sahələr üçün sertifikatlandırılıb. O, potensial partlayıcı atmosferdə təhlükəsiz işləmək üçün arksuz giriş və çıxışlara malikdir.

S3: Hər bir kanal üçün maksimum çıxış cərəyanı nə qədərdir?

Cavab 3: Hər bir çıxış kanalı davamlı olaraq 2 A cərəyan verə bilər. Modul bütün kanallar üzrə ümumi 6 A davamlı çıxış cərəyanını dəstəkləyir; qeyri-davamlı iş rejimində (<10 saniyə) 8 A cərəyan mövcuddur.

Sual 4: Kanallar necə giriş və ya çıxış kimi konfiqurasiya edilir?

A4: 8 kanaldan hər biri müstəqil olaraq proqram təminatı ilə konfiqurasiya edilə bilər. Konfiqurasiya SafetyNet idarəetmə qurğusu və ya PAC8000 mühəndislik aləti vasitəsilə aparılır. Modul açar kodu (B6) yalnız uyğun Sahə Terminalı qurğularının istifadə edilməsini təmin edir.

S5: Modul daxili arıza aşkar etdikdə nə baş verir?

A5: Daxili diaqnostika təhlükəsizlik funksiyasını maneə törətdiyi halda arıza aşkar edərsə, modul Nəzarətli Söndürməni başlatır. Bütün giriş/çıxış kanalları deaktiv edilir (girişlər oxunmur; çıxışlar enerjisizləşdirilir) və diaqnostika məlumatları qeyd edilir. Qırmızı Arıza LED-i arıza vəziyyətini göstərmək üçün Morze kodu ilə "a" nümunəsi üzrə yanar.
