Produktparameter

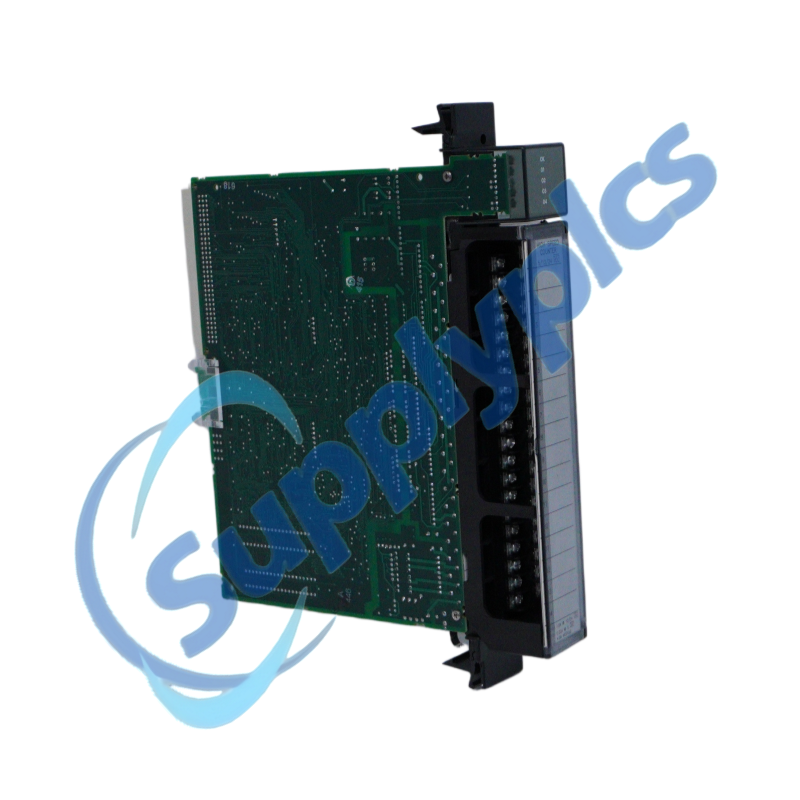

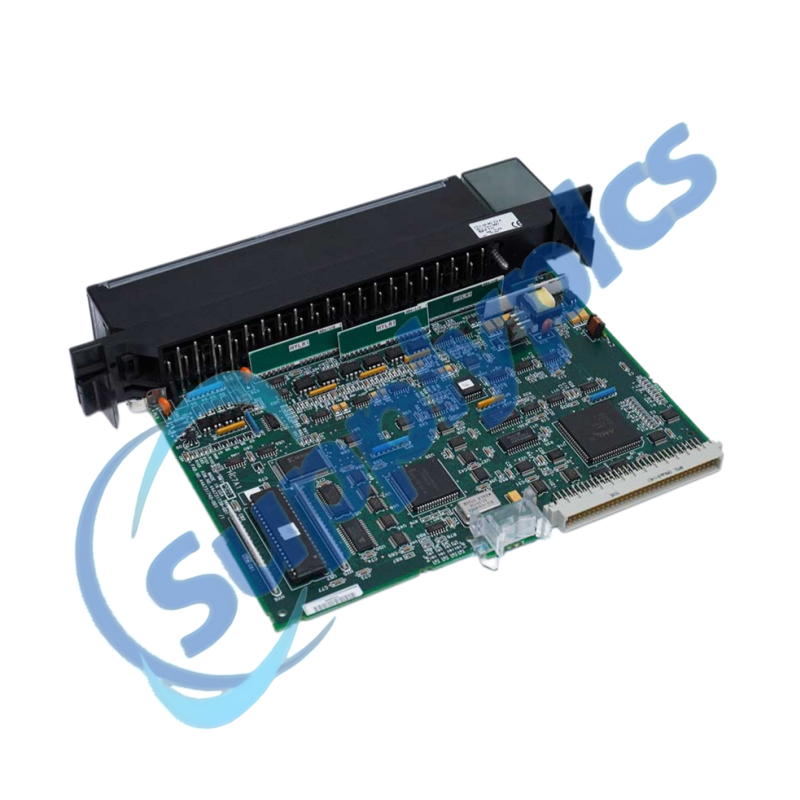

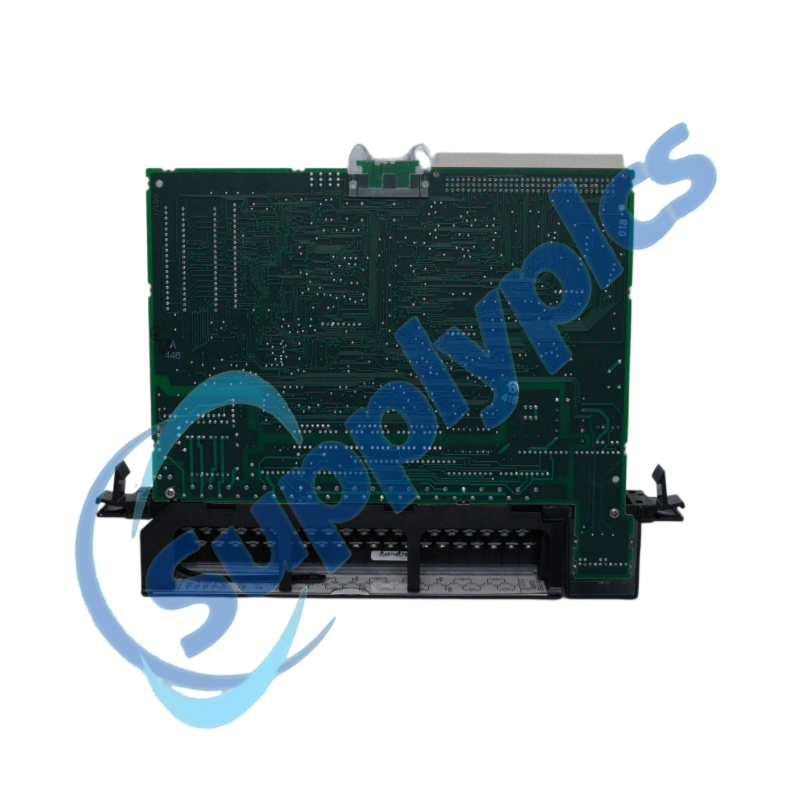

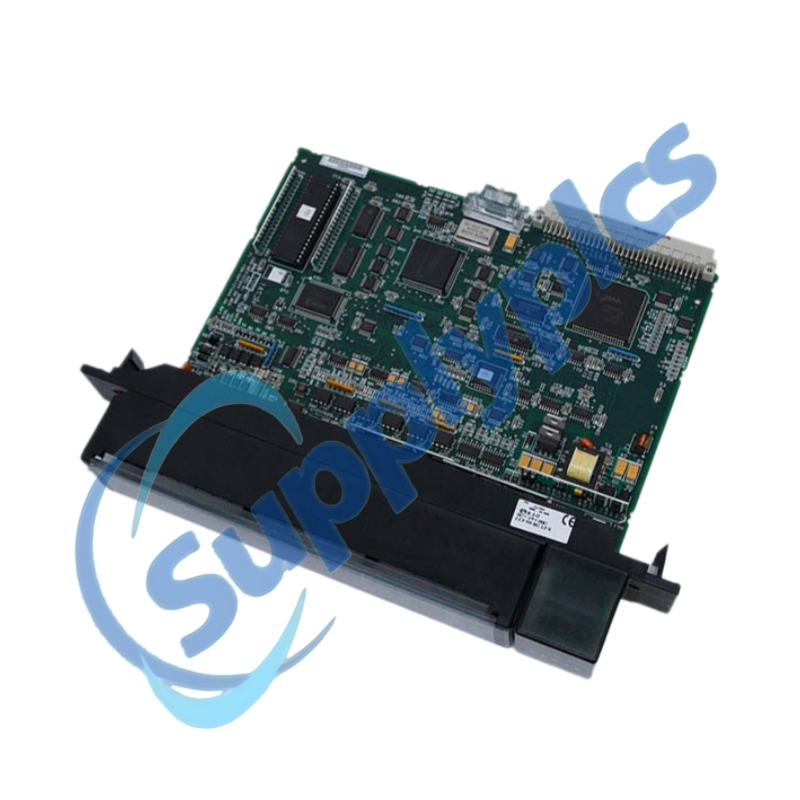

Produktname	GE IC697HSC700 Hochgeschwindigkeitszähler
Hersteller	General Electric
Produkttyp	Hochgeschwindigkeitszähler
Teilenummer	IC697HSC700
Gewicht	0,62 kg
Geschätzte Versandmaße	4×22,5×29,2 cm
Versandort	Xiamen, China
Herkunftsland	USA
Zählrate (Betriebsarten A–D, E Auf/Ab)	max. 200 kHz
Zählrate (Typ E A Quad B)	max. 800 kHz
Eingänge	12 (einseitig oder differentiell)
Eingabetypen	TTL, Nicht-TTL (10–30 VDC), induktiver Sensor (400 mV Empfindlichkeit an IN1–IN4)
Eingangsschwellen (TTL)	Ein ≥ 1,4 V; Aus ≤ 0,8 V
Eingangsschwellen (Nicht-TTL)	Von ≥8,0 V; Voff ≤5,0 V
Eingangsfilterverzögerung (IN9–IN12)	Fest eingestellt auf 2 µs
Eingangsimpedanz	6000 Ω
Encoder-Stromversorgungsausgang	5 VDC, 500 mA bei 40 °C, 300 mA bei 60 °C
Ausgangsversorgung	Vom Anwender bereitgestellte 10–30 VDC oder 5 VDC
Ausgangsstrom (pro Punkt)	1,0 A maximal bei 60 °C
Eingangsspannung	5 VDC; 10–30 VDC
Eingangsspannungsbereich	10–30 V DC
Ausgangsspannung	30 V DC
Stromaufnahme	250 mA bei 5 VDC
Anzahl der Eingänge	12 single-ended
Stromverbrauch	500 Milliampere bei 5 V Gleichstrom

Einleitung

Die GE IC697HSC700 Hochgeschwindigkeitszählermodul ist ein intelligentes, einsteckbares Automatisierungsmodul, das zur eigenständigen Verarbeitung hochfrequenter Impulssignale unabhängig von der SPS-CPU konzipiert ist. Für anspruchsvolle industrielle Anwendungen ausgelegt, unterstützt es Zählraten bis zu 200 kHz im Standardzählmodus und bis zu 800 kHz im Typ-E-A-Quad-B-Modus – ideal für Encoder-Rückmeldung, Bewegungssteuerung, Positioniersysteme und Durchflussmessanwendungen. Durch die interne Verarbeitung der Zähllast entlastet das Modul die CPU erheblich und gewährleistet gleichzeitig genaue und echtzeitfähige Ereignisverarbeitung.

Die IC697HSC700 verfügt über 12 konfigurierbare Einzelend- oder Differenzeingänge sowie vier Ausgänge mit positiver Logik und unterstützt Signaltypen wie TTL, 10–30 VDC und magnetische Abgriffe. Wählbare Hochfrequenz- und Niederfrequenzeingangsfilter gewährleisten eine hervorragende Störfestigkeit in rauen industriellen Umgebungen, während dedizierte Interrupt-Funktionen eine sofortige SPS-Reaktion auf voreingestellte Zählerereignisse ermöglichen. Mit integrierter Oszillatorfunktion, schneller Ausgangsreaktion, Diagnose-LEDs und Kompatibilität mit GE Fanuc Series 90-70 SPS-Systemen bietet die IC697HSC700 eine leistungsstarke und zuverlässige Lösung für Hochgeschwindigkeitszähl- und bewegungsbezogene Steuerungsanwendungen.

Funktionen

Verarbeitet Hochgeschwindigkeits-Impulszählungen unabhängig von der SPS-CPU.
Unterstützt Quadratur-Encoder-Rückmeldung für Bewegungs- und Positionierungssteuerung.
Führt Auf-/Abwärtszählen für Durchflussmessung und Produktionsverfolgung durch.
Erzeugt Hardware-Interrupts bei voreingestellten Zählerwerten für eine sofortige SPS-Reaktion.
Bietet Echtzeitüberwachung von Encodern, Sensoren und Impulsgeneratoren.
Steuert externe Geräte über vier Hochgeschwindigkeits-Ausgänge mit positiver Logik.
Akzeptiert TTL-, Nicht-TTL- und magnetische Abtast-Eingangssignale.
Bietet Funktionen zur Drehzahlerfassung und Frequenzüberwachung.
Verwendet einen internen Oszillator für Zeitsteuerungs- und Impulserzeugungsanwendungen.
Filtert elektrisches Rauschen durch wählbare Eingangsfilteroptionen.
Unterstützt bidirektionales Zählen für fortschrittliche Antriebsregelungssysteme.
Ermöglicht präzises Positionieren, Geschwindigkeits- und Ereignisverfolgung in industriellen Prozessen.

Eigenschaften

Unterstützt Zählraten bis zu 800 kHz im Typ-E-A-Quad-B-Modus
Unterstützt Zählraten bis zu 200 kHz in den Modi A–D und im Typ-E-Auf-/Abwärts-Modus
Zwölf konfigurierbare Einzelend- oder Differenzeingänge
Vier High-Speed-Ausgänge mit positiver Logik
Kompatibel mit TTL-Eingangssignalen
Unterstützt nicht-TTL-Eingangssignale im Bereich von 10–30 VDC
Akzeptiert Signale von magnetischen Abnehmern mit einer Empfindlichkeit von 400 mV an den Eingängen IN1–IN4
Dedizierte Hardware-Interrupt-Funktion für voreingestellte Zählereignisse
Unabhängiger Betrieb ohne kontinuierliche Verarbeitung durch die SPS-CPU
Schnelle Ausgangsreaktion innerhalb von 7 µs nach Erkennung einer Nullzählung
Wählbarer Hochfrequenz-Eingangsfilter (2,5 µs)
Wählbarer Niederfrequenz-Eingangsfilter (12,5 ms)
Feste Eingangsfilterverzögerung von 2 µs für IN9–IN12
Integrierter Oszillator, einstellbar von 15 Hz bis 1 MHz
Encoder-Stromversorgungsausgang mit 5 VDC, bis zu 500 mA bei 40 °C
Unterstützt benutzerdefinierte Ausgangsspannung von 5 VDC bis 30 VDC
LED-Statusanzeigen für Modul- und Ausgangsdiagnose
Entnehmbarer Klemmenblock für vereinfachte Feldverdrahtung
Konzipiert für Motion-Control-, Encoder-Rückführungs- und Hochgeschwindigkeitszählanwendungen

Vorteil

Im Vergleich zu anderen Hochgeschwindigkeitszählermodulen bietet der IC697HSC700 höhere Zählleistung, größere Signalkompatibilität und unabhängige Verarbeitung, wodurch die Last auf die SPS-CPU minimiert wird.

Unterstützt extrem hohe Zählraten bis zu 800 kHz für hochauflösende Encoder-Anwendungen.
Führt Zählaufgaben unabhängig aus und entlastet dadurch die PLC-Prozessorlast.
Erzeugt Hardware-Interrupts für eine sofortige Reaktion auf kritische Ereignisse.
Unterstützt mehrere Eingangstypen, darunter TTL-, Nicht-TTL- und magnetische Abgriffsignale.
Eliminiert in vielen Anwendungen die Notwendigkeit externer Signalkonverter.
Bietet wählbare Filteroptionen zur Verbesserung der Störfestigkeit.
Stellt eine schnelle Ausgangsaktivierung innerhalb von 7 µs für präzise Steueraufgaben bereit.
Unterstützt sowohl einseitige als auch differentielle Eingangskonfigurationen.
Beinhaltet eine integrierte Oszillatorfunktion für anspruchsvolle Zeitsteuerungsanwendungen.
Bietet eine hohe Ausgangsstromkapazität für die direkte Gerätesteuerung.
Vereinfacht die Integration in bestehende GE Fanuc Series 90-70-Automatisierungssysteme.
Verbessert die Bewegungssteuerung, die Positioniergenauigkeit und die Leistung der Prozessüberwachung.

Häufig gestellte Fragen

F: Welche maximale Zählfrequenz unterstützt der IC697HSC700?
A: Die IC697HSC700 unterstützt Zählfrequenzen bis zu 200 kHz im Standardzählmodus und bis zu 800 kHz im Typ-E-A-Quad-B-Modus.

F: Wie viele Eingänge und Ausgänge bietet der IC697HSC700?
A: Die IC697HSC700 verfügt über 12 konfigurierbare Eingänge und 4 positiv-logische Ausgänge für Hochgeschwindigkeitssteuerungsanwendungen.

F: Welche Signaltypen sind mit dem IC697HSC700 kompatibel?
A: Die IC697HSC700 unterstützt TTL-Signale, 10–30 VDC-Nicht-TTL-Signale sowie magnetische Abtastsensoreingänge mit einer Empfindlichkeit von 400 mV auf bestimmten Kanälen.

F: Verringert der IC697HSC700 die CPU-Last der SPS?
Antwort: Ja, die IC697HSC700 führt Zählvorgänge, Signalverarbeitung und Ausgangssteuerung intern aus und reduziert dadurch die Anforderungen an die CPU-Verarbeitung erheblich.

F: Welche Filteroptionen stehen beim IC697HSC700 zur Verfügung?
A: Die IC697HSC700 bietet wählbare Hochfrequenz- (2,5 µs) und Niederfrequenz-Eingangsfilterschaltungen (12,5 ms) zur Verbesserung der Signalintegrität und zur Unterdrückung von Störungen.

F: Kann der IC697HSC700 Interrupts für kritische Ereignisse erzeugen?
Antwort: Ja, die IC697HSC700 kann Hardware-Interrupts bei benutzerdefinierten voreingestellten Zählerwerten erzeugen, was eine sofortige SPS-Reaktion ermöglicht.
