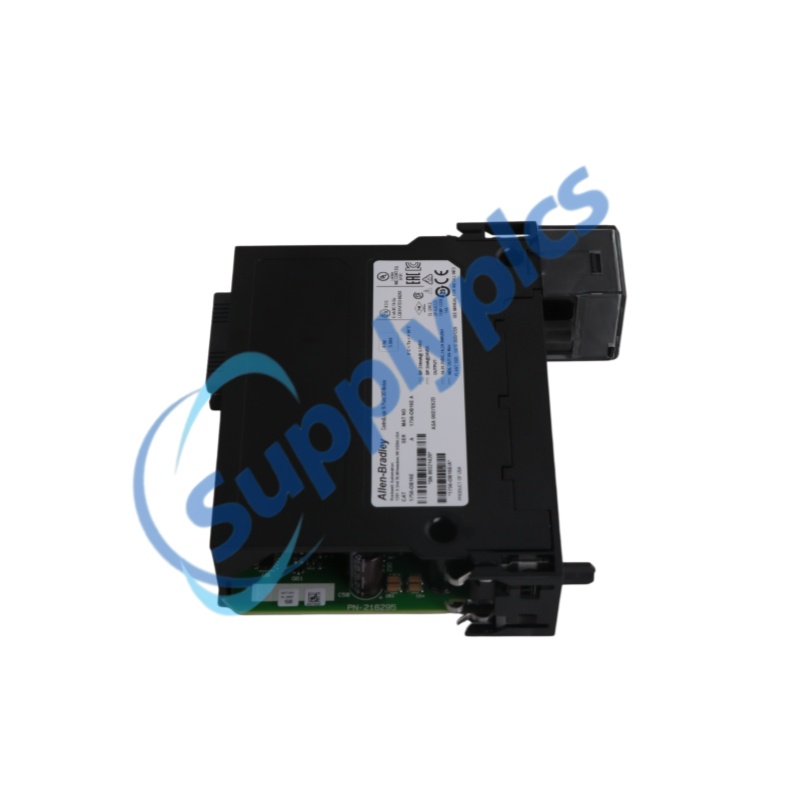

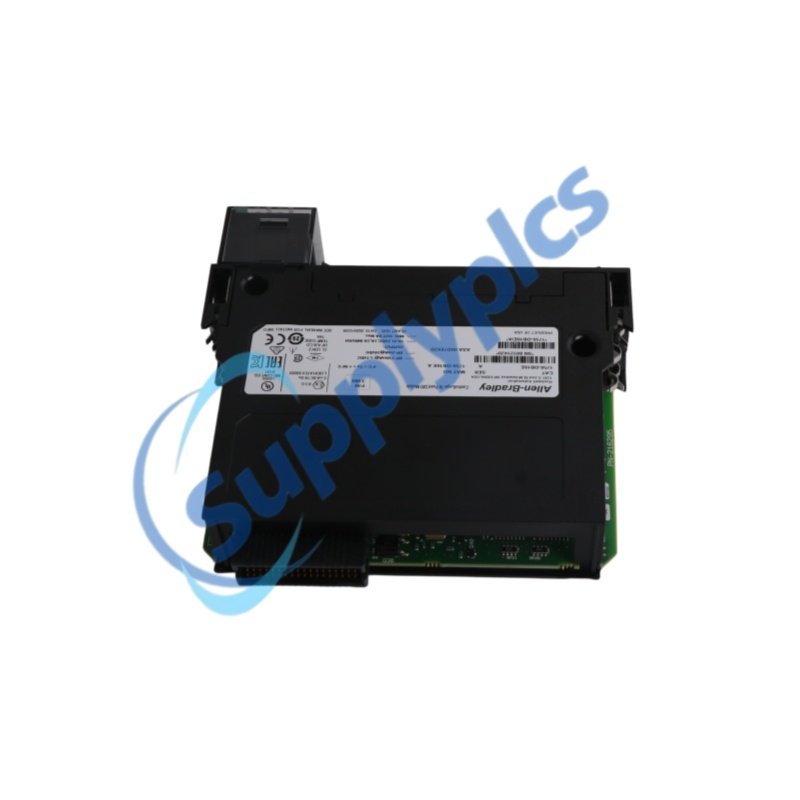

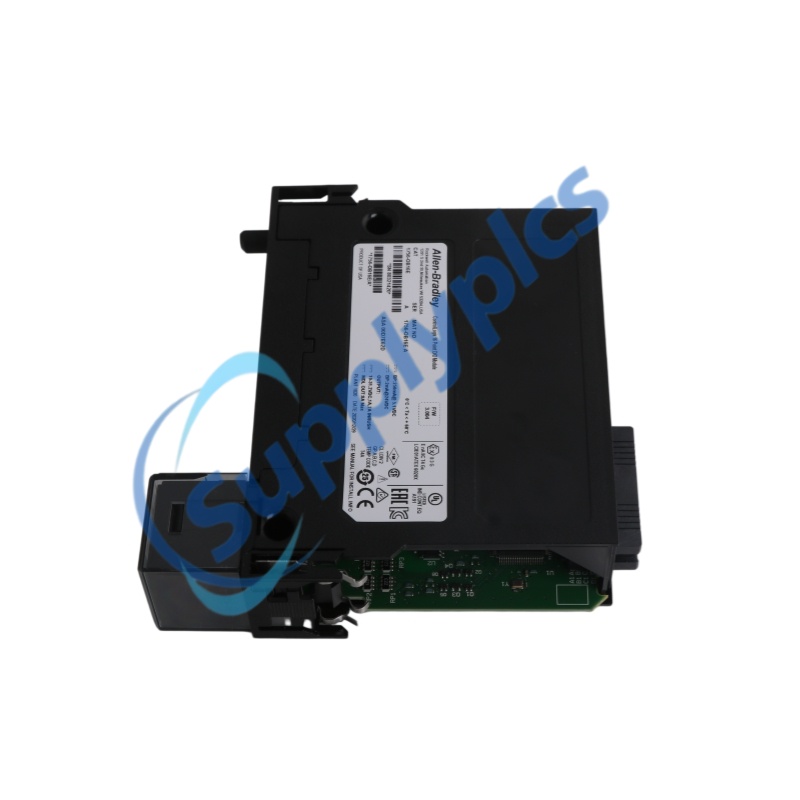

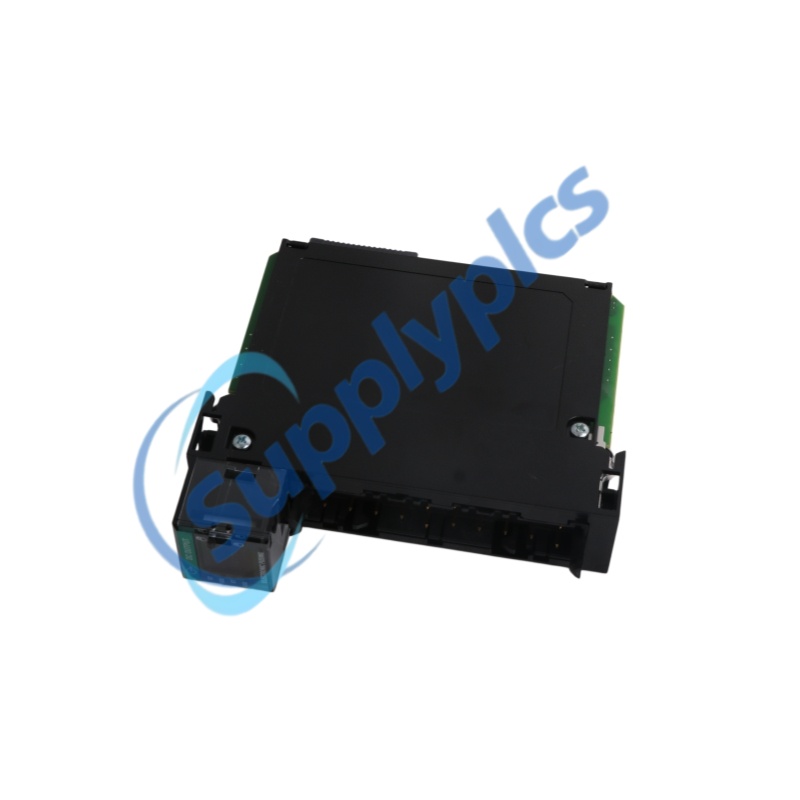

نام محصول: ماژول خروجی الکترونیکی فیوزشده
نام تجاری: Allen bradley
شماره مدل: ۱۷۵۶-اوبی۱۶ای
کشور مبدا: ایالات متحده آمریکا
ضمانت: 12 ماه
واتساپ: +۸۶ ۱۸۱۵۹۸۸۹۹۸۵
ایمیل： [email protected]
نام تجاری: |
Allen bradley |
شماره مدل: |
۱۷۵۶-اوبی۱۶ای |
کشور مبدا: |
ایالات متحده آمریکا |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
زمان تحویل: موجود در انبار |
شرایط پرداخت: |
T/T |
|
مدیر فروش: |
استلا |
|
ارسال ایمیل: |
|
|
تماس از طریق واتساپ: |
|
پارامترها |
مشخصات |
|
شماره کاتالوگ |
۱۷۵۶-اوبی۱۶ای |
|
تولیدکننده |
راکول اتومیشن / آلن-برادلی |
|
خروجی |
۱۶ (الکترونیکی فیوزشده، ۸ نقطه در هر گروه) |
|
دستهبندی ولتاژ |
منبع تغذیه DC ۱۲/۲۴ ولت |
|
محدوده ولتاژ عملیاتی |
۱۰ تا ۳۱٫۲ ولت DC |
|
زمان تأخیر خروجی (خاموش به روشن) |
۷۰ میکروثانیه نامی / ۱ میلیثانیه حداکثر |
|
زمان تأخیر خروجی (روشن→خاموش) |
۳۶۰ میکروثانیه نامی / ۱ میلیثانیه حداکثر |
|
جریان مصرفی در ۵٫۱ ولت |
250 میلیآمپر |
|
جریان مصرفی در ۲۴ ولت |
۲ میلیآمپر |
|
توان کل صفحه پشتی |
۱٫۳۲ وات |
|
تلفات توان (حداکثر) |
۴٫۱ وات در ۶۰ درجه سانتیگراد |
|
پراکندگی حرارتی |
۱۳٫۹۸ واحد حرارتی بر ساعت |
|
نشت حالت خاموش (حداکثر) |
۱ میلیآمپر به ازای هر نقطه |
|
افت ولتاژ در حالت روشن (حداکثر) |
۴۰۰ میلیولت مستقیم در ۱ آمپر |
|
جریان فعلی در هر نقطه (حداکثر) |
۱ آمپر در دمای ۶۰ درجه سانتیگراد |
|
جریان در هر ماژول (حداکثر) |
۸ آمپر در دمای ۶۰ درجه سانتیگراد |
|
جریان نوسانی (معمولی) |
۲ آمپر به مدت ۱۰ میلیثانیه در هر نقطه، قابل تکرار هر ۲ ثانیه در دمای ۰ درجه سانتیگراد |
|
حداقل جریان بار |
۳ میلیآمپر در هر نقطه |
|
وضعیتها در حالت خطایی/برنامهریزیشده |
حفظ آخرین وضعیت، روشن یا خاموش (پیشفرض: خاموش) |
|
خروجیهای زمانبندیشده |
همگامسازی ≤ ۱۶٫۷ ثانیه نسبت به زمان سیستم هماهنگشده |
The ۱۷۵۶-اوبی۱۶ای یک ماژول خروجی جریان مستقیم الکترونیکی ۱۶ نقطهای از خانوادهٔ ControlLogix شرکت Allen-Bradley است که برای تأمین قابلاطمینان بارهای جریان مستقیم ۱۲/۲۴ ولت در خودکارسازی صنعتی پرتنش طراحی شده است. این ماژول، ۱۷۵۶-اوبی۱۶ای محافظت الکترونیکی در برابر اتصال کوتاه و اضافهبار را فراهم میکند که در عرض چند میلیثانیه واکنش نشان میدهد و نیاز به فیوزهای جداگانه را از بین میبرد و زمان ایستکاری را کاهش میدهد. با اینکه هر یک از ۱۶ خروجی آن قادر به تأمین جریان پیوستهٔ ۱ آمپر (جمع کل ۸ آمپر برای ماژول) است، این ماژول، ۱۷۵۶-اوبی۱۶ای کنترل متراکم بالا را برای سولنوئیدها، نشانگرها و استارتکنندههای موتور پشتیبانی میکند. این ماژول، ۱۷۵۶-اوبی۱۶ای رفتار قابلبرنامهریزی در حالت خطا، بازخورد تشخیصی جامع و گواهیهای دقیق نهادهای معتبر را برای استقرار جهانی ارائه میدهد.
کاهش نگهداری و زمان توقف — جایگزینی فیوزهای فیزیکی با فیوز الکترونیکی؛ ماژولها پس از رفع خطای ایجادشده بهصورت خودکار بازنشانی میشوند و اختلالات تولید را به حداقل میرسانند.
تشخیصهای پیشرفته — دیودهای نوری E-Fuse اختصاصی، کانالهای تحتتأثیر را دقیقاً مشخص میکنند و عیبیابی را تسریع کرده و زمان متوسط تعمیر را کاهش میدهند.
پاسخ انعطافپذیر به خطا – تنظیمپذیری وضعیت هر نقطه (روشن، خاموش یا حفظ آخرین وضعیت) در حالت خطا و حالت برنامهریزی، امکان اجرای استراتژیهای ایمنی و ادامه فرآیند را با تطبیق دقیق فراهم میکند.
قالب فشرده – ۱۶ خروجی در یک شیار، نیاز به فضای شاسی را کاهش داده و شیارهای آزاد را برای نصب ماژولهای ورودی/خروجی یا ارتباطی اضافی فراهم میسازد.
افت برنامهریزیشده خروجی وجود ندارد – سوئیچینگ حالت جامد، عملکردی یکنواخت بدون سایش تماسها ارائه میدهد و قابلیت اطمینان بلندمدت را در کاربردهای با تعداد زیاد چرخهها تضمین میکند.
امتیاز به سطح جهانی – گواهیهای UL، CSA، CE، ATEX، FM و KC، طراحی سیستم را برای پروژههای بینالمللی سادهتر میسازد.
محافظت الکترونیکی در برابر جریان اضافی – هر کانال خروجی بهصورت جداگانه در برابر اتصال کوتاه و بار اضافی با مدار قطع حرارتی محافظت شده است.
عملکرد سوئیچینگ سریع – تأخیرهای روشنشدن و خاموششدن زیر میلیثانیهای، کاربردهای کنترل سرعت بالا را پشتیبانی میکند.
محدوده ولتاژ کاری گسترده – ولتاژ ورودی ۱۰ تا ۳۱٫۲ ولت مستقیم را میپذیرد و نوسانات منابع تغذیه میدانی و افت ولتاژ در کابلها را جبران میکند.
چراغهای الاِیدی فیوز تشخیصی – نشانگرهای کانالهای جداگانه در صورت شناسایی خطا روشن میشوند و امکان شناسایی سریع خطا را از طریق دید فراهم میکنند.
خطا و یا وضعیت برنامهپذیر – هر نقطه میتواند برای حفظ آخرین وضعیت، روشن یا خاموش شدن در پاسخ به خطای کنترلکننده یا تغییرات در حالتهای برنامهریزی شده، پیکربندی شود.
معماری مشترک گروهبندیشده – هر گروه مشترک شامل ۸ نقطه است که نصب سیمکشی را سادهتر کرده و پیچیدگی ترمینالبلوک را کاهش میدهد.
پشتیبانی از خروجیهای زمانبندیشده – خروجیها میتوانند با زمان سیستم هماهنگ شده، برای کاربردهای حرکتی یا فرآیندی هماهنگ تنظیم شوند.
توانایی تحمل جریان نوسانی بالا – هر نقطه قادر به تحمل جریان ورودی ۲ آمپر به مدت ۱۰ میلیثانیه است و برای بارهای لامپهای روشنایی و گذارهای خازنی مناسب است.
بلاک ترمینال قابل برداشتن – بازوی سیمکشی سریهای ۱۷۵۶‑TBxxx یا ۱۷۵۶‑TBNH نصب و نگهداری را ساده میکند.
تأیید کلاس اول، منطقه دوم – برای محیطهای خطرناک، در صورت نصب مطابق با قوانین ایمنی مربوطه، مورد تأیید است.
The ۱۷۵۶-اوبی۱۶ای برای عملکرد قابل اعتماد در طیف گستردهای از محیطهای صنعتی طراحی شده است. این ماژول با استانداردهای سختگیرانه سازگاری الکترومغناطیسی (EMC) مطابقت دارد، از جمله مقاومت در برابر تخلیه الکتریکی استاتیکی ۶ کیلوولت در تماس و ۸ کیلوولت در هوا، مقاومت در برابر تابش فرکانس رادیویی ۱۰ ولت بر متر در محدوده فرکانسی ۸۰ مگاهرتز تا ۲٫۷ گیگاهرتز، و مقاومت در برابر اختلالات سریع ترانزیستوری (EFT/B) با ولتاژ ±۴ کیلوولت در پورتهای سیگنال. این ماژول تحمل میکند: ترانزیستورهای نوسانی ±۱ کیلوولت بین خطوط و ±۲ کیلوولت بین خط و زمین، و همچنین ترانزیستورهای نوسانی تا ۳ کیلوولت بر اساس استاندارد IEEE C37.90.1. محدوده دمایی عملیاتی آن از ۰ درجه سانتیگراد تا ۶۰ درجه سانتیگراد (۳۲ فارنهایت تا ۱۴۰ فارنهایت) در جریان اسمی کامل است. ۱۷۵۶-اوبی۱۶ای دارای گواهینامههای جهانی جامعی از جمله تجهیزات کنترل صنعتی مورد تأیید UL (پرونده E65584)، تجهیزات کنترل فرآیند مورد تأیید CSA (پرونده LR4689C) با مجوز گروههای A تا D در تقسیمبندی ۲ کلاس ۱، علامت CE برای دستورالعملهای سازگاری الکترومغناطیسی و ولتاژ پایین (EN 61326‑1، EN 61131‑2)، گواهینامه ATEX Ex nA IIC T4 X Gc، تأیید FM برای کلاس ۱ تقسیمبندی ۲ و ثبتنام KC است. این گواهینامهها اطمینان از انطباق با الزامات نصب در آمریکای شمالی، اروپا، استرالیا و کرهٔ جنوبی را فراهم میکنند.
سوال ۱: تفاوت ماژول خروجی ۱۷۵۶-OB16E با ماژول خروجی استاندارد فیوزدار چیست؟
پاسخ ۱: این محصول ۱۷۵۶-اوبی۱۶ای دارای حفاظت الکترونیکی در برابر جریان اضافی است که در مدت زمانی کوتاهتر از یک میلیثانیه به شرایط اتصال کوتاه و بار اضافی واکنش نشان میدهد و پس از رفع عیب بهصورت خودکار بازنشانی میشود. ماژولهای فیوزدار استاندارد پس از هر عیب نیازمند تعویض فیوز فیزیکی هستند که این امر باعث افزایش زمان ایست و هزینههای نگهداری میشود.
سوال ۲: حفاظت الکترونیکی در ماژول ۱۷۵۶-OB16E چگونه کار میکند؟
A2: هر کانال دارای مدار قطع حرارتی است که جریان را زمانی محدود میکند که دمای آن از حد تعیینشده فراتر رود. در صورت بروز بار اضافی یا اتصال کوتاه، کانال خاموش میشود. پس از سرد شدن کانال به زیر حد تعیینشده، بهصورت خودکار بازنشانی شده و عملیات عادی را از سر میگیرد — مشروط بر اینکه شرایط نقص اصلاح شده باشد.
Q3: بیشترین جریان پیوسته در هر خروجی و در هر ماژول چقدر است؟
A3: هر خروجی تا ۱ آمپر جریان پیوسته در دمای ۶۰ درجه سانتیگراد را پشتیبانی میکند و ظرفیت کلی ماژول ۸ آمپر است. این ماژول همچنین قادر به تحمل جریان نوسانی ۲ آمپری به مدت ۱۰ میلیثانیه در هر نقطه است (قابل تکرار هر ۲ ثانیه یکبار) تا بتواند بارهای راهاندازی اولیه را جذب کند.
Q4: آیا ماژول ۱۷۵۶-OB16E را میتوان برای جایگزینی ماژولهای ۱۷۵۶-OB16I یا ۱۷۵۶-OB16D در یک سیستم موجود استفاده کرد؟
A4: اگرچه هر سه ماژول خروجی DC با ۱۶ نقطه و با ابعاد تقریبی یکسان هستند، اما ۱۷۵۶‑OB16E امکانات فیوز الکترونیکی و تشخیص پیشرفتهای را ارائه میدهد که در نسخههای غیرمحافظتشده موجود نیست. برای اطمینان از سازگاری، نقشههای سیمکشی و پیکربندی سیستم خود را بررسی کنید، زیرا رفتار در حالت خطا ممکن است متفاوت باشد.
سوال ۵: در صورت بروز خطایی در یک کانال خروجی روی ماژول ۱۷۵۶-OB16E چه اتفاقی میافتد؟
پاسخ ۵: کانال متأثر خاموش میشود، دیود نوری مربوط به فیوز الکترونیکی (E‑Fuse) روشن میشود و ماژول بهصورت عادی روی کانالهای غیرمتأثر ادامه میدهد. پس از رفع خطای ایجادشده (اتصال کوتاه یا بار اضافی)، ماژول بهصورت خودکار کانال را بازنشانی میکند؛ هیچ نیازی به بازنشانی دستی یا قطع و وصل مجدد تغذیه نیست.
