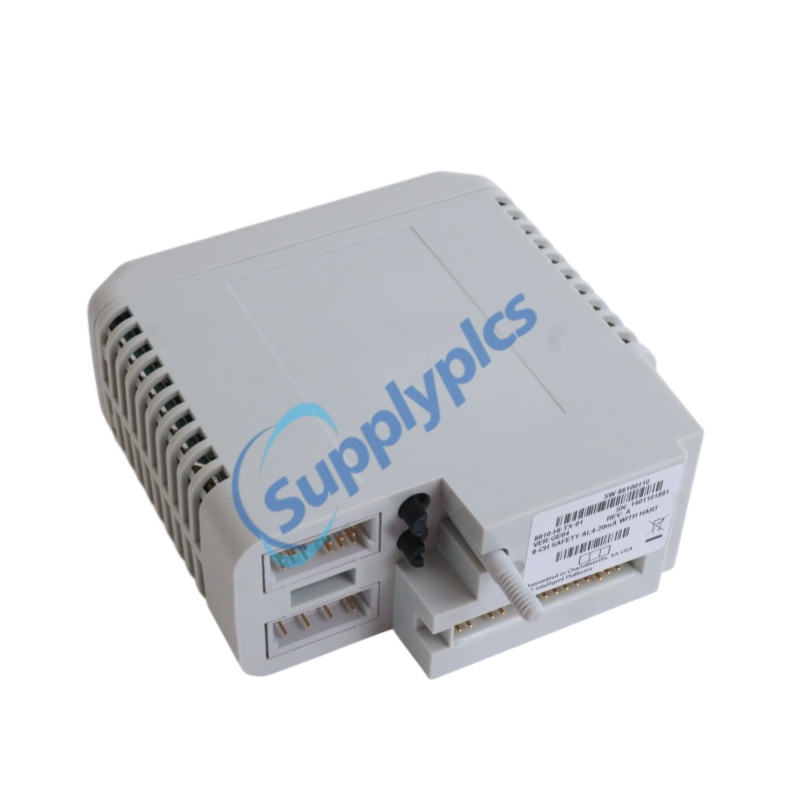

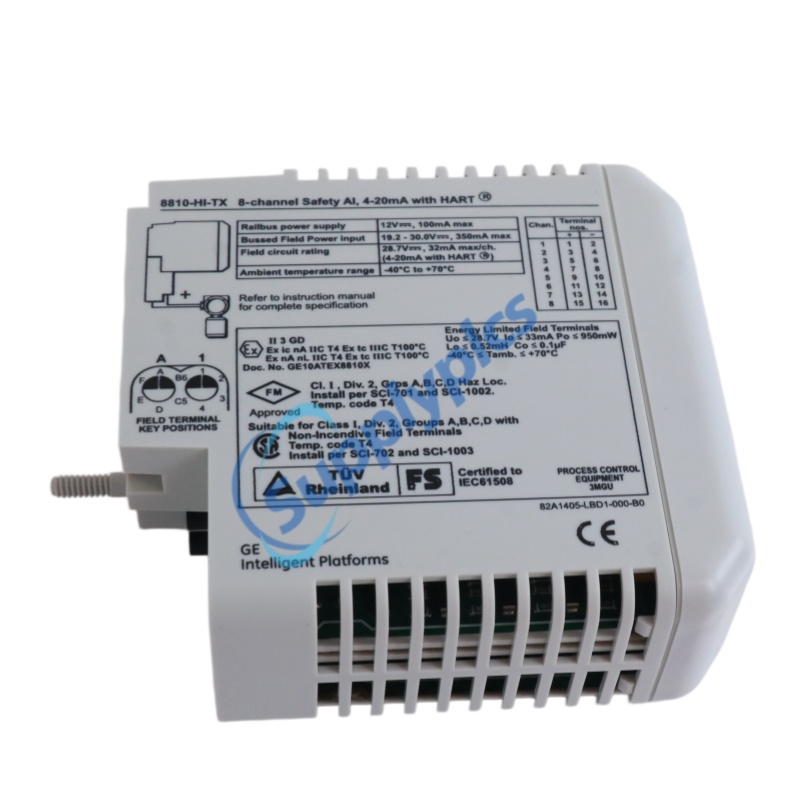

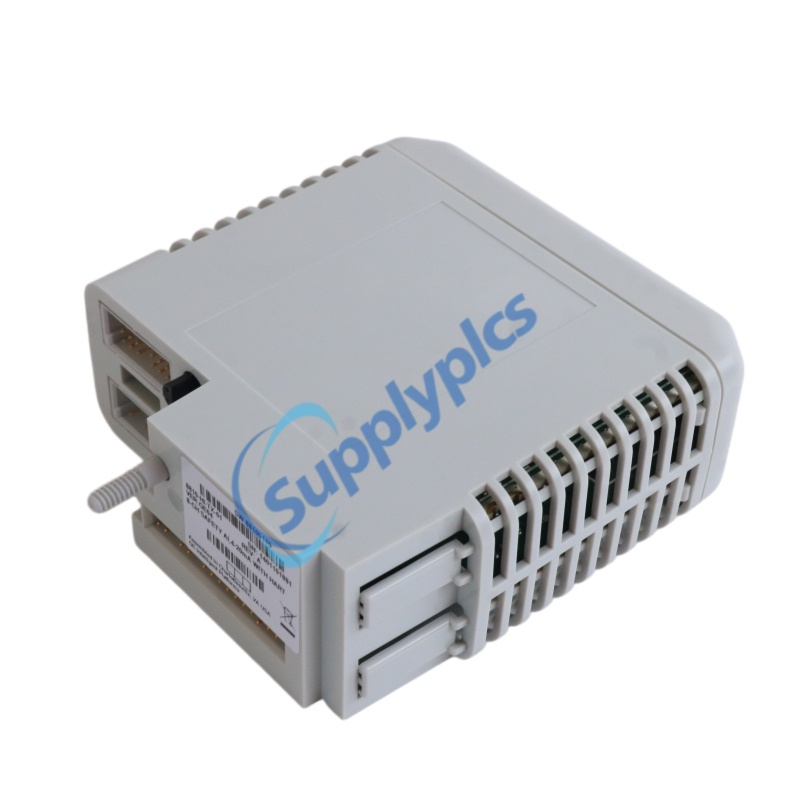

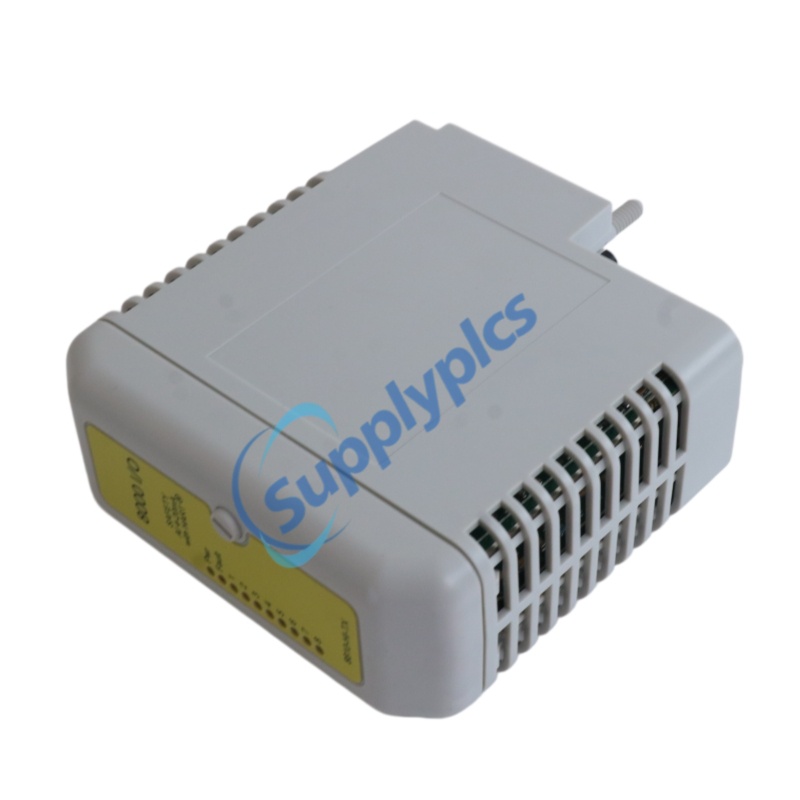

ماژول ورودی آنالوگ GE SafetyNet IO با سیگنال ۴ تا ۲۰ میلی‌آمپر و پروتکل HART، مدل ۸۸۱۰-HI-TX-۰۱، موجود در انبار

ماژول ورودی آنالوگ GE SafetyNet IO با سیگنال ۴ تا ۲۰ میلی‌آمپر و پروتکل HART، مدل ۸۸۱۰-HI-TX-۰۱، موجود در انبار

نام محصول: ماژول ورودی آنالوگ

نام تجاری: Ge

شماره مدل: ۸۸۱۰-HI-TX-۰۱

کشور مبدا: ایالات متحده آمریکا

ضمانت: 12 ماه

واتساپ: +۸۶ ۱۸۱۵۹۸۸۹۹۸۵

ایمیل： [email protected]

Appurtenance:

بررسی کلی
تماس برای دریافت پیش‌فاکتور
مشخصات
توضیحات
مزایا
قدرت محیطی
عملکرد
محصولات پیشنهادی

بررسی کلی

نام تجاری:	جنرال الکتریک
شماره مدل:	۸۸۱۰-HI-TX-۰۱
کشور مبدا:	ایالات متحده آمریکا
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	زمان تحویل: موجود در انبار
شرایط پرداخت:	T/T

تماس برای دریافت پیش‌فاکتور

مدیر فروش:	استلا
ارسال ایمیل:	[email protected]
تماس از طریق واتساپ:	+۸۶ ۱۸۱۵۹۸۸۹۹۸۵

مشخصات

پارامترها	مشخصات
تولیدکننده	GE (اکنون امرسون)
نام محصول	ماژول ورودی آنالوگ با سیگنال ۴ تا ۲۰ میلی‌آمپر و پروتکل HART
شماره کاتالوگ	۸۸۱۰-HI-TX (همچنین با نام ۸۸۱۰-HI-TX-۰۱ شناخته می‌شود)
نوع محصول	ماژول ورودی ایمنی (دارای گواهینامه SIL 2)
تعداد کانال‌ها	۸ کانال، تک‌طرفه
محدوده اسمی سیگنال	۴ تا ۲۰ میلی‌آمپر
محدوده کامل سیگنال	۰٫۲۵ تا ۲۴ میلی‌آمپر
ولتاژ خروجی (@ ۲۰ میلی‌آمپر)	۱۰٫۲ ولت (حداقل)
جریان خروجی	۲۸ میلی‌آمپر (حداکثر)
دقت (در دمای ۲۵ درجه سانتی‌گراد)	±۰٫۱٪ دامنه
ضریب دما	۳۸ قسمت در میلیون بر درجه سانتی‌گراد
وضوح	۱۶ بیت
تکرارپذیری	۰٫۰۵٪ دامنه
فرمت داده	۱۶ بیت بدون علامت (۰ تا ۲۵ میلی‌آمپر = ۰ تا ۶۵۵۳۵)
قالب داده‌های HART	اعداد اعشاری شناور استاندارد IEEE754
جداکنندگی (هر کانالی نسبت به ریل‌ها)	۲۵۰ ولت AC RMS
منبع تغذیه سیستم	۱۲ ولت DC (ریل‌باس)
جریان توان سیستم	۵۰ میلی‌آمپر (معمولی)، ۷۰ میلی‌آمپر (حداکثر)
منبع تغذیه فیلد با اتصال موازی	۲۴ ولت مستقیم ±۱۰٪
جریان فیلد با اتصال موازی	۳۵۰ میلی‌آمپر (حداکثر برای انتقال‌دهنده ۲ سیمه)، ۱۱۰ میلی‌آمپر (حداکثر برای انتقال‌دهنده ۴ سیمه)
زمان پاسخ (حالت ۴ تا ۲۰ میلی‌آمپر)	۲۵ میلی‌ثانیه (حداکثر)
زمان پاسخ (حالت HART)	۰٫۷۵ ثانیه به ازای هر کانال
تشخیص خطای خط: اتصال کوتاه	>۲۳٫۵ میلی‌آمپر
تشخیص خطا در خط: مدار باز	<۰٫۵ میلی‌آمپر
حفاظت در مناطق خطرناک	EEx nA [nL] IIC T4
محل خطرناک (FM و CSA)	کلاس ۱، تقسیم‌بندی ۲، گروه‌های A، B، C، D با دمای T4
پارامترهای سیم‌کشی غیرتحریک‌کننده FM برای محل نصب	Voc = ۲۸٫۷ ولت؛ Isc = ۳۳ میلی‌آمپر
کد کلید ماژول	A1
عرض ماژول	42 MM
وزن	200 گرم
پارامترهای قابل پیکربندی	هشدارها (بالا، بسیار بالا، پایین، بسیار پایین)؛ محدوده مرده هشدار؛ ثابت زمانی فیلتر ورودی؛ منطقه مرده ورودی؛ وضعیت راه‌اندازی در صورت خطا؛ گزارش متغیر و وضعیت HART

توضیحات

The ۸۸۱۰-HI-TX-۰۱ (همچنین به‌عنوان 8810-HI-TX ) ماژول ورودی آنالوگ ایمنی ۸ کاناله از سیستم SafetyNet PAC8000 شرکت GE است که برای کاربردهای مرتبط با ایمنی در سطح SIL 2 طراحی شده است. این ماژول ۸۸۱۰-HI-TX-۰۱ سیگنال‌های ۴ تا ۲۰ میلی‌آمپر را از ترانسمیترهای دوسلی یا چهارسلی به مقادیر دیجیتال تبدیل می‌کند . این ماژول دارای وضوح ۱۶ بیتی، دقت ±۰٫۱٪ در محدوده اندازه‌گیری و پشتیبانی از عبور HART برای پیکربندی و تشخیص از راه دور دستگاه‌ها است . این ماژول برای مناطق خطرناک کلاس ۱ تقسیم‌بندی ۲ / منطقه ۲ مورد تأیید است , ۸۸۱۰-HI-TX-۰۱ عملکرد قابل‌اطمینانی در دماهای شدید از ۴۰- درجه سانتی‌گراد تا ۸۵+ درجه سانتی‌گراد ارائه می‌دهد .

مزایا

سیستم‌های ابزاری ایمنی (SIS) برای خاموش‌کردن اضطراری
سیستم‌های تشخیص آتش و گاز
کنترل فرآیند در صنایع نفت و گاز، شیمیایی و پتروشیمی
تولید انرژی الکتریکی و نظارت بر تأسیسات هسته‌ای
کارخانجات تصفیه آب و فاضلاب
سیستم‌های مدیریت مشعل

قدرت محیطی

دمای کارکرد: ۴۰- تا ۸۵+ درجه سانتی‌گراد
دمای نگهداری: ۴۰- تا ۸۵+ درجه سانتی‌گراد
رطوبت نسبی: ۵ تا ۹۵ درصد غیرمتراکم
مجوز منطقه خطرناک: کلاس ۱، تقسیم‌بندی ۲، گروه‌های A، B، C و D
مجوز منطقه خطرناک (IEC): منطقه ۲ (EEx nA [nL] IIC T4)
نوع مدار میدانی: غیرجریان‌زا (بدون برق)
ولتاژ عایق‌بندی: ۲۵۰۰ ولت
درجه حفاظت در برابر نفوذ: IP65
ضربه و لرزش: برای محیط‌های صنعتی سخت‌گیرانه طراحی شده است

عملکرد

سوال ۱: مدل ۸۸۱۰-HI-TX-01 برای چه کاری استفاده می‌شود؟
پاسخ ۱: این محصول ۸۸۱۰-HI-TX-۰۱ یک ماژول ورودی آنالوگ ایمنی ۸ کاناله است که سیگنال‌های ۴ تا ۲۰ میلی‌آمپر را از ترانسمیترهای صنعتی به داده‌های دیجیتال تبدیل می‌کند تا در کنترلرهای ایمنی کاربردهای SIL 2 استفاده شوند .

سوال ۲: گواهینامه ایمنی مدل ۸۸۱۰-HI-TX-01 چیست؟
A2: ۸۸۱۰-HI-TX-۰۱ برای کاربردهای مرتبط با ایمنی در سطح SIL 2، مطابق با استاندارد IEC 61508 گواهی‌نامه دارد.

سوال ۳: آیا مدل ۸۸۱۰-HI-TX-01 از ارتباطات HART پشتیبانی می‌کند؟
پاسخ ۳: بله، ۸۸۱۰-HI-TX-۰۱ از عبور HART، گزارش متغیرها و گزارش وضعیت پشتیبانی می‌کند .

سوال ۴: مدل ۸۸۱۰-HI-TX-01 می‌تواند به چه نوع ترانسمیترهایی متصل شود؟
پاسخ ۴: این ماژول ۸۸۱۰-HI-TX-۰۱ از ترانسمیترهای دو سیمه و چهار سیمه با خروجی ۴ تا ۲۰ میلی‌آمپر پشتیبانی می‌کند.

سوال ۵: آیا مدل ۸۸۱۰-HI-TX-۰۱ را می‌توان در مناطق خطرناک استفاده کرد؟
پاسخ ۵: بله، ۸۸۱۰-HI-TX-۰۱ دارای مدارهای غیراشتعالی در محیط است و برای مناطق خطرناک کلاس ۱ تقسیم‌بندی ۲ و منطقه ۲ مورد تأیید قرار گرفته است. .
