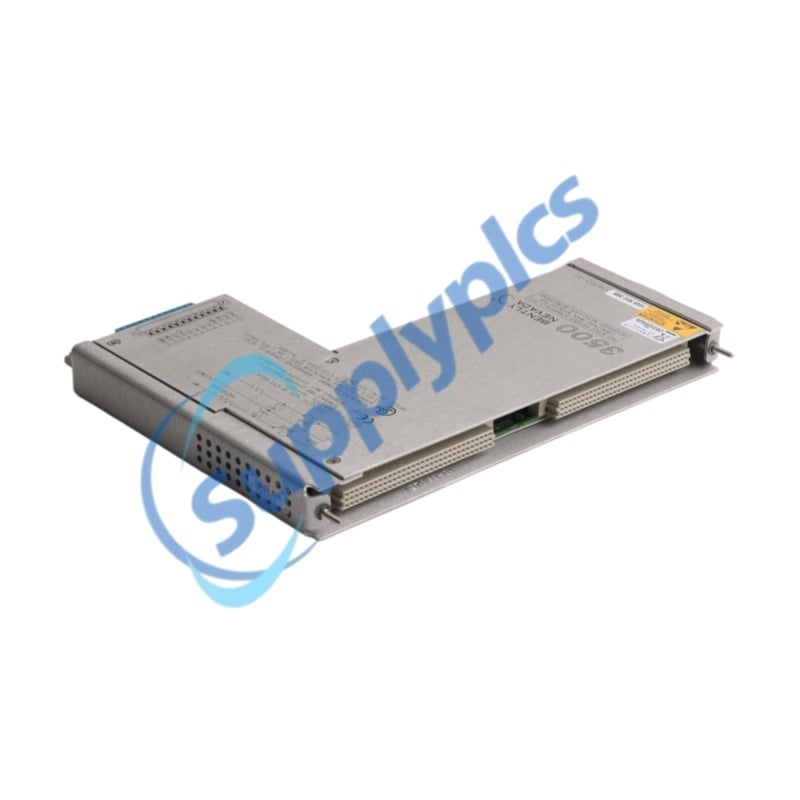

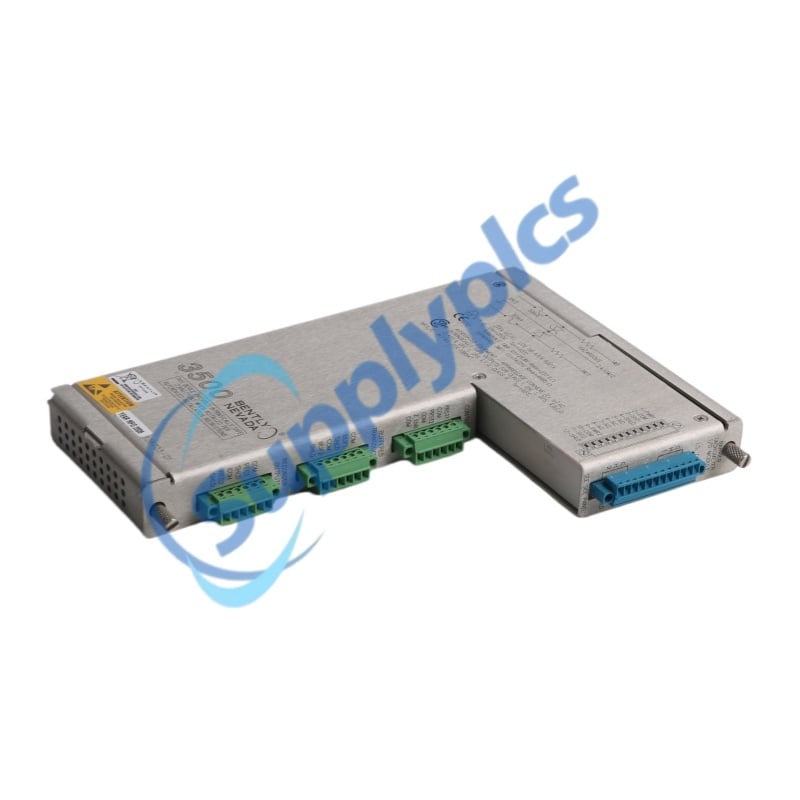

Nom du produit : Module d'E/S barrière interne 3500/50
Marque : Bently Nevada
Numéro de modèle : 136703-01
Pays d'origine : États-Unis
Garantie: 12 mois
Whatsapp ：+86 18159889985
Courriel ：[email protected]
Nom de marque : |
Bently Nevada |
Numéro de modèle : |
136703-01 |
Pays d'origine : |
États-Unis |
Détails d'emballage : |
Neuf, scellé en usine |
Délai de livraison : |
en stock |
Conditions de paiement : |
T/T |
|
Responsable des ventes : |
Stella |
|
Envoyez un courriel : |
|
|
Contactez-nous sur WhatsApp : |
|
Article |
Description |
|
Modèle de produit |
barrières internes 3500/04 (Module d'interface intrinsèquement sûr (IS) de la série Bently Nevada 3500) |
|
Compatibilité du système |
Système de protection des machines Bently Nevada 3500 (plateforme de surveillance basée sur châssis) |
|
Type de module |
Module d'entrée/sortie à barrière interne intrinsèquement sûr (IS), intégré dans l'architecture du châssis |
|
Rôle fonctionnel |
Assure la protection contre les explosions et l'isolement sécurisé des signaux entre les capteurs de terrain et le système de surveillance |
|
Prise en charge par canal |
Capteurs de proximité, accéléromètres, capteurs de vitesse Velomitor, résistances de température (RTD), thermocouples et signaux de processus 4–20 mA |
|
Moniteurs pris en charge |
modules de moniteur compatibles avec les séries 3500/25, /40, /42, /50, /60, /61, /62, /70, /72 |
|
Paramètres Électriques |
Um jusqu’à 250 V, Uo jusqu’à 27,98 V, Io jusqu’à 279 mA (selon la configuration des canaux) |
|
Fonction de sécurité |
Limite l’énergie injectée dans les circuits situés dans des zones à risque d’explosion afin de garantir la conformité aux exigences de sécurité intrinsèque |
|
Type d'installation |
Module interne monté en baie nécessitant une position dédiée pour le module de mise à la terre de sécurité intrinsèque |
|
Dimension |
24,2 x 18,4 x 2,4 cm |
|
Poids |
0,68kg |
Le Bently Nevada barrières internes 3500/04 sont des modules d’interface avancés à sécurité intrinsèque, conçus pour renforcer la protection contre les explosions des systèmes de capteurs intégrés au système de protection des machines 3500. Ces barrières sont conçues comme une solution interne montée en baie, éliminant ainsi les limitations de performance souvent associées aux configurations de barrières externes.
La barrières internes 3500/04 garantissent une compatibilité parfaite avec les moniteurs de la série 3500 tout en assurant une conformité totale aux normes internationales de certification applicables aux zones à risque d’explosion. Leur conception intégrée permet une transmission sûre et fiable des signaux provenant de capteurs de proximité, d’accélération, de vitesse et de température dans des environnements explosifs.
Contrairement aux méthodes conventionnelles d’isolation, 3500/04les modules préservent l'intégrité du système sans dégrader la précision de la surveillance, ce qui les rend idéaux pour les applications industrielles critiques de protection, où la sécurité et la précision sont essentielles.
Q1 : Quelle est la fonction des barrières internes 3500/04 ?
R1 : Elles assurent une protection intrinsèquement sûre des signaux des transducteurs connectés au système Bently Nevada 3500 dans des environnements à risque.
Q2 : Quels capteurs sont compatibles avec le système 3500/04 ?
R2 : Il prend en charge les sondes de proximité, les accéléromètres, les capteurs Velomitor, les résistances de température (RTD), les thermocouples et les entrées de variables de procédé.
Q3 : Les barrières internes peuvent-elles être mélangées avec des modules standard ?
A3 : Oui, les modules de barrière standard et interne peuvent être installés dans le même châssis 3500.
Q4 : Les barrières internes affectent-elles les performances du système ?
A4 : Non, ils sont conçus pour maintenir des performances système complètes sans dégradation du signal.
Q5 : Un module de mise à la terre intrinsèquement sûr (IS) est-il requis ?
A5 : Oui, chaque châssis utilisant des barrières internes doit comporter un module de mise à la terre IS dédié.
| nombre | décrire |
|---|---|
| 136719-01 | Module d’entrée/sortie de mise à la terre |
| 138257-01 | Panneau avant du module de mise à la terre |
| 135473-01 | module d’entrée/sortie 3500/25 avec barrières internes et raccordements internes |
| 135489-01 | module d’entrée/sortie 3500/42, /70, /72 avec barrières internes (4 voies proximètre/accéléromètre) et raccordements internes |
| 135489-02 | module d’entrée/sortie 3500/42, /70 avec barrières internes (2 voies proximètre/accéléromètre + 2 voies Velomitor) et raccordements internes |
| 135489-03 | module d’entrée/sortie 3500/42, /70 avec barrières internes (4 voies Velomitor) et raccordements internes |
| 135489-04 | module d’entrée/sortie 3500/40 avec barrières internes et raccordements internes |
| 136703-01 | module d’entrée/sortie 3500/50 avec barrières internes et raccordements internes |
| 136711-01 | module d’entrée/sortie 3500/60 avec barrières internes et raccordements internes |
| 136711-02 | module E/S 3500/61 avec barrières internes et raccordements internes |
| 137110-01 | module E/S 3500/62 avec barrières internes et raccordements internes |
