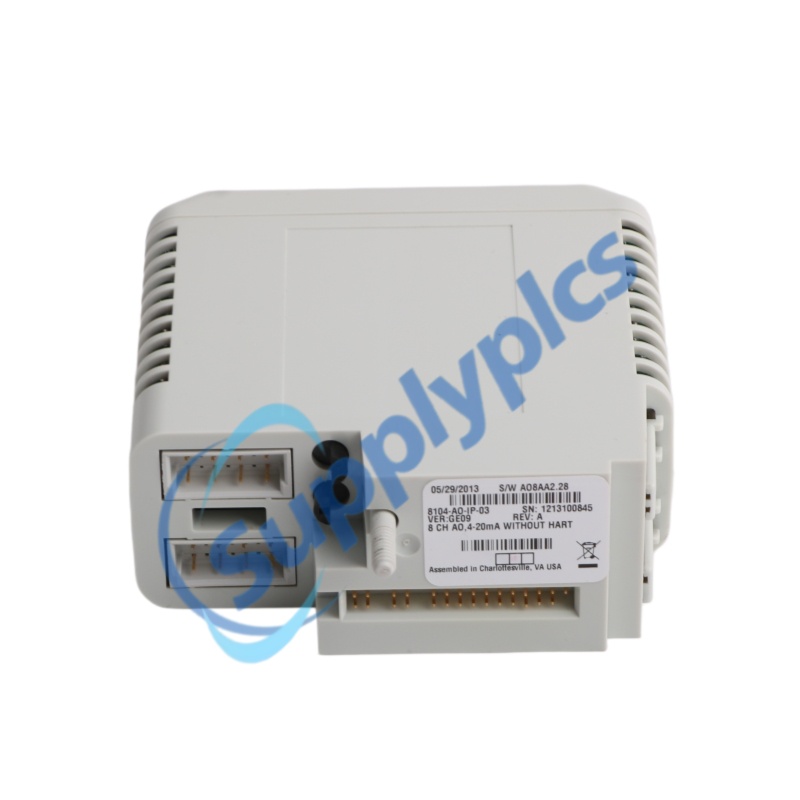

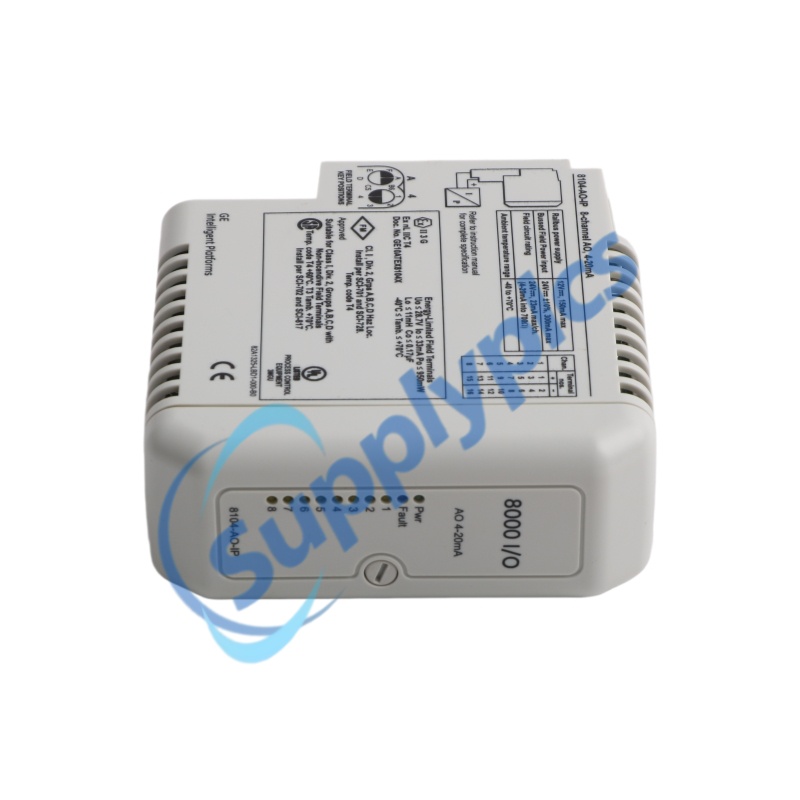

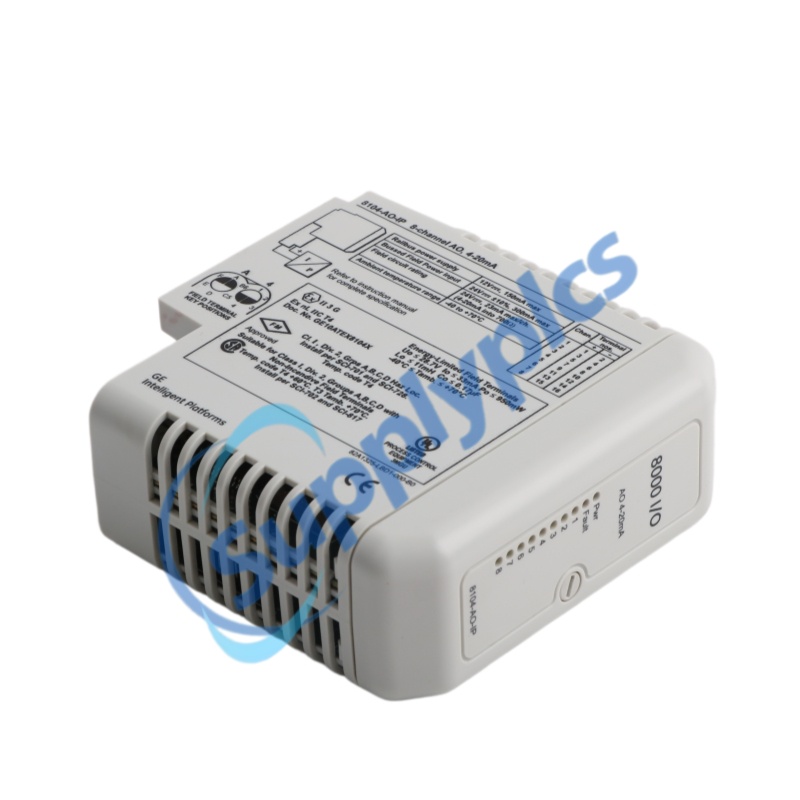

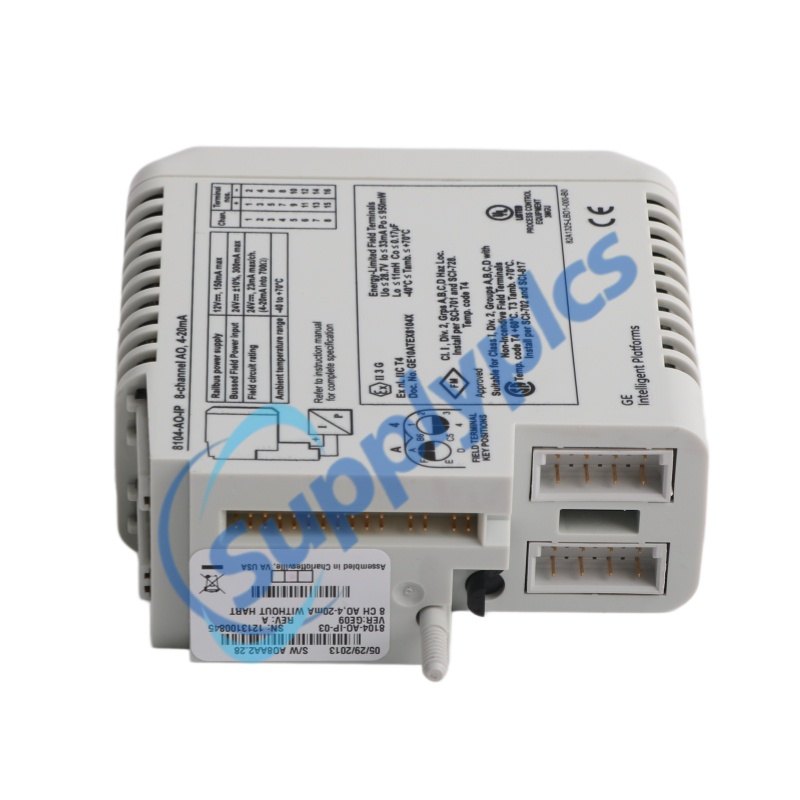

Nome del prodotto: uscita analogica a 8 canali
Nome del marchio: GE
Numero di modello: 8104-AO-IP
Paese di origine: USA
Garanzia: 12 Months
Whatsapp: +86 18159889985
Email： [email protected]
Nome del marchio: |
General Electric |
Numero di modello: |
8104-AO-IP |
Paese di origine: |
USA |
Dettagli Imballo: |
Originale nuovo sigillato in fabbrica |
Tempo di Consegna: |
Tempi di consegna: disponibile a magazzino |
Condizioni di pagamento: |
T/T |
|
Responsabile Vendite: |
Stella |
|
Invia un’e-mail: |
|
|
Contatto su WhatsApp: |
|
Parametro |
Specifiche |
|
Produttore |
Moore Industries / Interface Solutions |
|
Numero di parte |
8104-AO-IP |
|
Tipo di modulo |
modulo ad uscita analogica a 8 canali |
|
Segnale di output |
4 – 20 mA (a singola estremità) |
|
Intervallo completo del segnale |
1 – 23 mA |
|
Soglia di rilevamento in circuito aperto |
0,7 ± 0,25 mA |
|
Conformità dell’uscita |
20 mA con alimentazione a 21,6 Vcc (su carico da 700 Ω) |
|
Precisione (nell’intervallo di temperatura) |
±0,25% della portata |
|
Risoluzione |
12 bit |
|
Tempo di risposta |
massimo 25 ms (dal comando Railbus alla variazione dell’uscita) |
|
Isolamento |
Da qualsiasi canale al Railbus: 100 Vac; tra canali: nessuna |
|
Corrente Railbus (12 V) |
100 mA (tip.) / 150 mA (max.) |
|
Alimentazione di campo a barra |
massimo 300 mA a 24 Vcc ± 10% |
|
Corrente di riposo |
60 mA |
|
Codice chiave del modulo |
A4 |
|
Dimensioni |
4,1 x 12,5 x 10,5 cm |
|
Peso |
0.2kg |
|
Parametri FM non incendivi (per canale) |
Vₐ꜀ = 28,7 V; Iₐ꜀ = 33 mA; Cₐ = 0,17 μF; Lₐ = 11,0 mH |
Il 8104-AO-IP è un modulo analogico ad otto canali progettato per la generazione precisa di segnali 4–20 mA negli ambienti di automazione industriale. Questo 8104-AO-IP modulo fornisce otto uscite single-ended con risoluzione a 12 bit e accuratezza di span pari a ±0,25 %, rendendolo ideale per pilotare convertitori I/P, indicatori remoti e posizionatori. Il 8104-AO-IP modulo include il rilevamento di circuito aperto su ogni canale, garantendo l’individuazione rapida dei guasti. Con un tempo di risposta di 25 ms e parametri di cablaggio in campo non infiammabili FM, il 8104-AO-IP modulo è adatto sia per installazioni generali che per aree pericolose (Classe 1, Divisione 2 / Zona 2).
8 canali ad alta densità – Fornisce otto uscite 4–20 mA in un involucro compatto largo 42 mm, massimizzando la densità di I/O analogici per slot rack
Rilevamento integrato di circuito aperto – Ogni canale monitora continuamente l’integrità del loop, consentendo avvisi immediati di guasto senza hardware diagnostico esterno
Pronto per aree pericolose – Valutazioni FM non incendive (tensione alternata per canale Vₐ꜀ = 28,7 V, corrente alternata per canale Iₐ꜀ = 33 mA) consentono l’installazione diretta negli ambienti Classe 1, Divisione 2 e Zona 2
Flessibilità a sicurezza intrinseca – Stati di inizializzazione e di funzionamento in caso di guasto configurabili (valore predefinito o ultimo valore rilevato) garantiscono un comportamento del processo prevedibile durante i guasti del sistema
Risposta rapida – Transizione massima comando-uscita di 25 ms consente un controllo preciso in loop di processo dinamici
Ampia gamma di conformità – Fornisce 20 mA su carichi da 700 Ω con alimentazione in corrente continua di 21,6 V, adattandosi a lunghe distanze di cablaggio e dispositivi ad alta impedenza
8 uscite analogiche singolo-estremo – Intervallo di segnale nominale 4–20 mA con capacità di scala completa da 1 a 23 mA
risoluzione a 12 bit – Graduazione fine dei passi di uscita per un controllo analogico fluido e preciso
Rilevamento di circuito aperto per canale – Soglia di 0,7 ± 0,25 mA per l’identificazione immediata del cavo interrotto
Stato di inizializzazione configurabile – Valore di uscita definito dall’utente all’avvio del modulo
Comportamento di sicurezza configurabile – Valore predefinito selezionabile o ultimo valore noto in caso di perdita di comunicazione
Stato attivo/inattivo per canale – Abilitazione/disabilitazione individuale dei canali per una configurazione flessibile del sistema
Certificazione FM non incendiaria – Adatto per installazioni in aree pericolose con parametri specificati per il cablaggio di campo
Fattore di forma compatto da 42 mm – Design compatto per armadi di controllo ad alta densità
Il 8104-AO-IP funziona come modulo di condizionamento del segnale digitale-analogico, ricevendo comandi digitali di setpoint da un controller host tramite l'interfaccia di comunicazione Rails bus. Al ricevimento del comando, il DAC interno da 12 bit del modulo converte ciascun valore digitale in un corrispondente livello di corrente analogica compreso nell'intervallo nominale 4–20 mA. Ciascun canale di uscita è a singola estremità e fornisce corrente al dispositivo di campo collegato (ad esempio convertitore I/P, indicatore o posizionatore di valvola), con una tensione di alimentazione sufficiente per erogare 20 mA su un carico da 700 Ω a 21,6 Vdc.
Il modulo monitora continuamente ogni circuito di uscita per rilevare condizioni di circuito aperto, misurando una corrente inferiore alla soglia di 0,7 ± 0,25 mA. Quando viene rilevato un circuito aperto, viene impostato il flag di stato del canale, avvisando il sistema host affinché intraprenda azioni diagnostiche. Il modulo ricava l’alimentazione operativa da due fonti: il bus Rails (12 V) per la logica e i circuiti di comunicazione, e un’alimentazione esterna in corrente continua a 24 Vdc distribuita tramite bus per le stadi di pilotaggio d’uscita. All’avvio del sistema o in caso di guasto nella comunicazione, il modulo applica stati di inizializzazione e di sicurezza configurabili dall’utente — ovvero mantenendo un valore predefinito oppure bloccando l’ultimo valore valido d’uscita — garantendo così la sicurezza del processo in condizioni di guasto. L’isolamento galvanico di 100 Vac tra qualsiasi canale e il bus Rails protegge il sistema host dalle sovratensioni provenienti dal lato campo, anche se i canali condividono un riferimento comune (nessun isolamento tra canali).
D1: A cosa serve l’8104-AO-IP?
Il 8104-AO-IP è un modulo analogico a 8 canali che converte segnali di controllo digitali in loop di corrente 4–20 mA per azionare convertitori I/P, indicatori di processo remoti, posizionatori di valvole e altri strumenti di campo analogici.
Domanda 2: Il modulo 8104-AO-IP offre isolamento tra canale e canale?
No. Il 8104-AO-IP non offre isolamento tra i canali di uscita: tutti i canali condividono un riferimento comune. Tuttavia, è garantito un isolamento di 100 Vac tra qualsiasi canale e il bus Rails.
Domanda 3: Cosa accade in caso di interruzione del cablaggio di campo?
Il 8104-AO-IP dispone di rilevamento di circuito aperto su ciascun canale con una soglia di 0,7 ± 0,25 mA. Quando viene rilevato un cavo interrotto, il modulo segnala lo stato del canale per consentire al sistema host di eseguire diagnosi.
Domanda 4: Il modulo 8104-AO-IP può essere installato in aree pericolose?
Sì. Le 8104-AO-IP possiede la certificazione FM non incendiva con parametri per canale (Vₐ꜀ = 28,7 V, Iₐ꜀ = 33 mA, Cₐ = 0,17 μF, Lₐ = 11,0 mH), rendendolo idoneo per installazioni nelle classi Class 1, Div 2 e Zone 2.
Domanda 5: Quali opzioni di terminali di campo sono compatibili con il modulo 8104-AO-IP?
Il 8104-AO-IP supporta diverse opzioni di terminali per campo: 8602-FT-ST per cablaggi a uso generale, 8604-FT-FU per connessioni fuse, 8601-FT-NI per aree pericolose non incendive e 8603-FT-FU per applicazioni fuse non incendive.
