Nome del prodotto: Modulo CT/VT
Nome del marchio: GE
Numero di modello: UR8CH
Paese di origine: USA
Garanzia: 12 Months
Whatsapp: +86 18159889985
Email： [email protected]
Nome del marchio: |
General Electric |
Numero di modello: |
UR8CH |
Paese di origine: |
USA |
Dettagli Imballo: |
Originale nuovo sigillato in fabbrica |
Tempo di Consegna: |
Tempi di consegna: disponibile a magazzino |
Condizioni di pagamento: |
T/T |
|
Responsabile Vendite: |
Stella |
|
Invia un’e-mail: |
|
|
Contatto su WhatsApp: |
|
Numero di parte |
UR8CH (anche UR-8CH) |
|
Produttore |
General Electric (GE) – GE Multilin / GE Grid Solutions |
|
SERIE |
Serie di relè universali (UR) |
|
Tipo di prodotto |
Modulo di ingresso CT/VT |
|
Canali CT di fase |
3 canali, selezionabili in campo (1 A / 5 A) |
|
Canale CT di terra |
1 canale, selezionabile in campo (1 A / 5 A) |
|
Classe di precisione CT |
0.5% |
|
Intervallo di tensione VT (fase-neutro) |
50 – 300 V CA |
|
Classe di accuratezza VT |
0.2% |
|
Frequenza |
50 / 60 Hz |
|
Temperatura di funzionamento |
40°c a +85°c |
|
Temperatura di conservazione |
–55 °C a +90 °C |
|
Umidità |
5% – 95% UR (senza condensa) |
|
Alimentatore |
24 V CC (±10%) prelevati dalla backplane UR |
|
Consumo di energia |
< 5 W |
|
Montaggio |
Modulo ad innesto; un singolo slot per chassis UR |
|
Dimensioni (A × L × P) |
4x18,5x17,2 cm |
|
Peso |
1,22 kg |
|
Paese di origine |
Stati Uniti (USA) |
|
Rispetto |
IEC 61850, IEEE C37.2, UL, CE |
|
Software di configurazione |
EnerVista UR Setup |

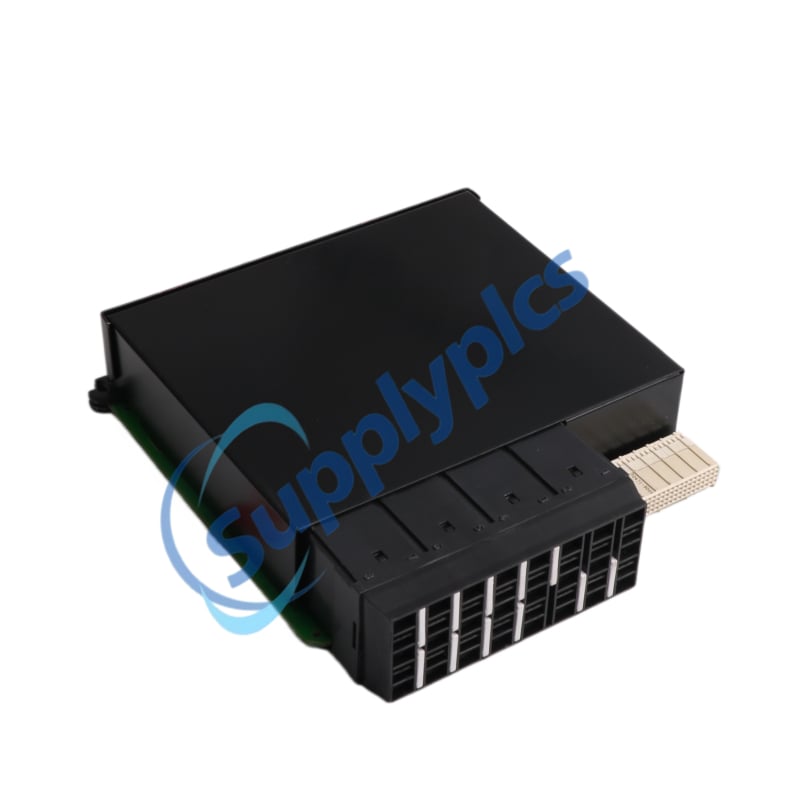

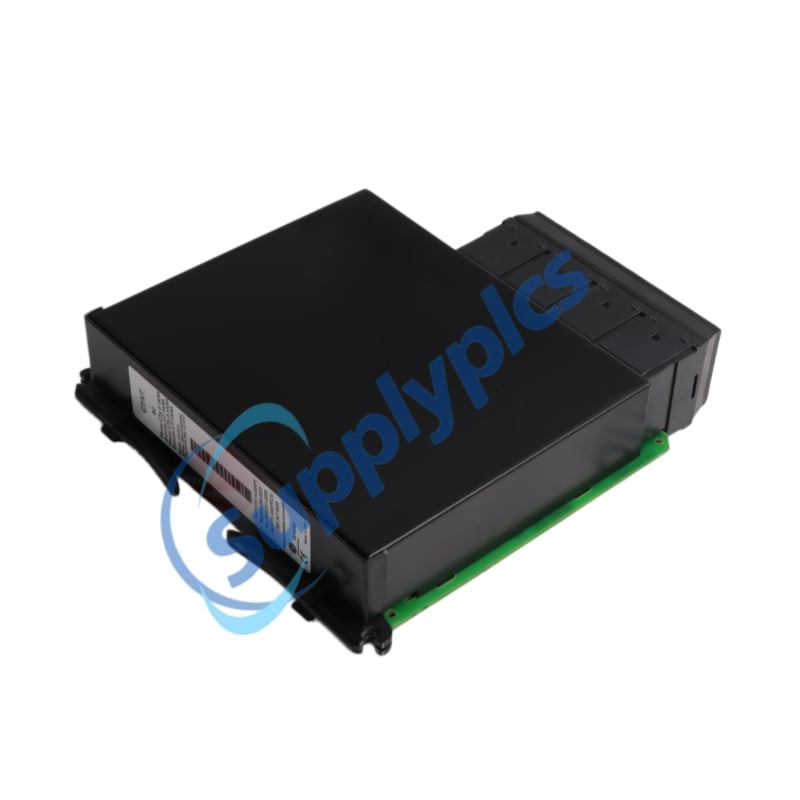

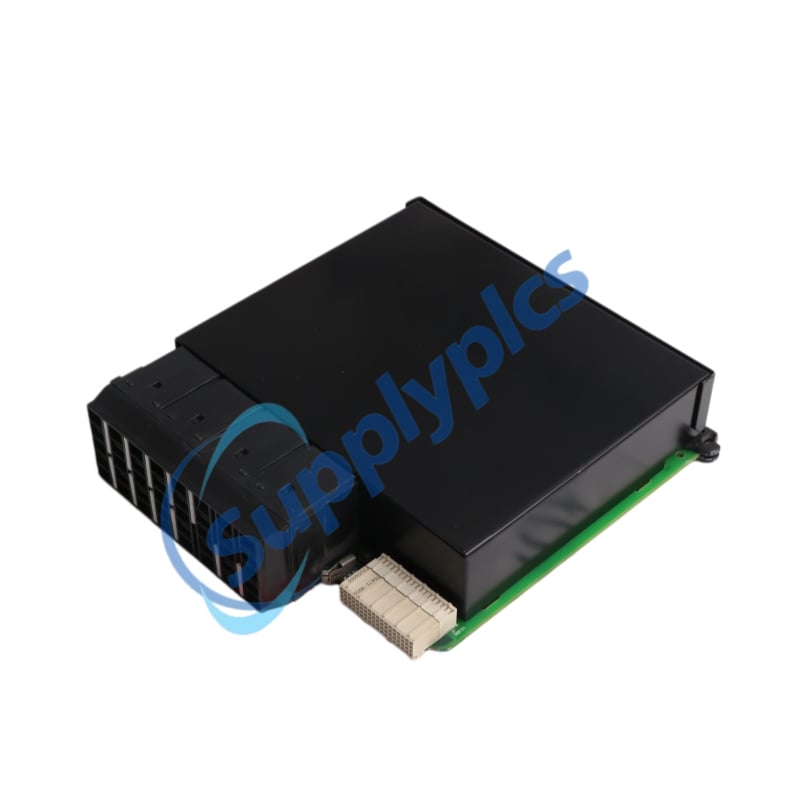

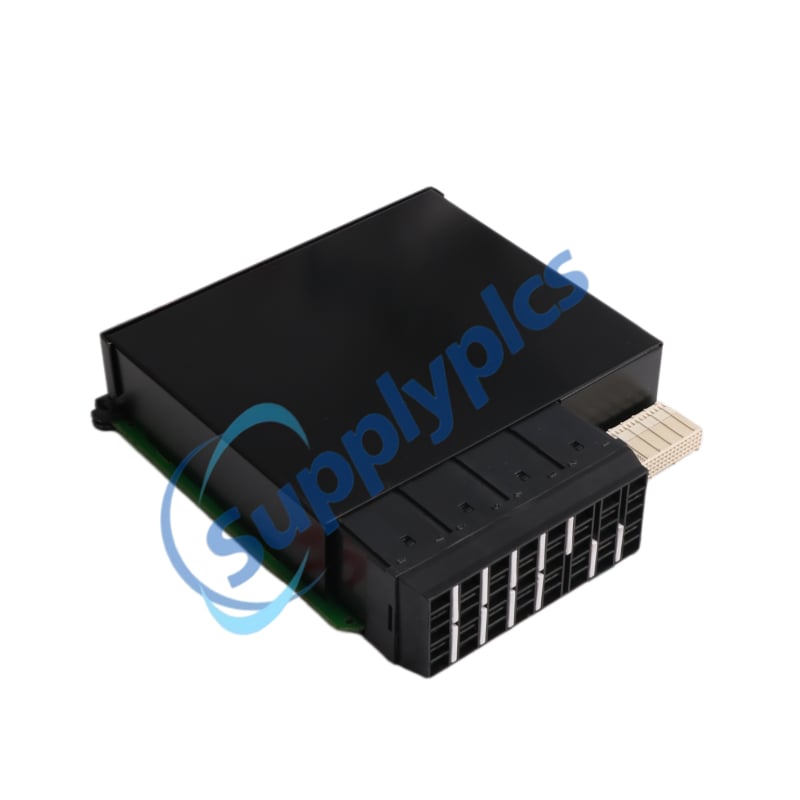

Il UR8CH è un modulo dedicato di ingresso CT/VT progettato appositamente per le piattaforme di relè universali GE Multilin (UR). Il UR8CH equipaggia il relè host con tre trasformatori di corrente di fase (selezionabili 1 A/5 A) e un canale CT di terra, oltre a un monitoraggio completo dei trasformatori di tensione (VT) per tutte e tre le fasi. Il UR8CH converte questi segnali analogici di corrente e tensione in formato digitale per l’esecuzione della logica di protezione, consentendo schemi di protezione differenziale e a fasi separate sofisticati. Installato in un singolo slot del chassis UR, il UR8CH sostituisce numerosi componenti di rilevamento discreti, risparmiando spazio sul quadro e garantendo al contempo misurazioni precise e isolamento galvanico in ambienti di sottostazione utility e industriale esigenti.
Protezione differenziale per trasformatori (87T) per trasformatori di potenza a due e tre avvolgimenti
Protezione differenziale del generatore e a terra dello statore (87G)
Protezione differenziale della sbarra (87B) in configurazioni a bassa impedenza e media tensione
Schemi di protezione degli alimentatori che richiedono ingressi CT trifase più canale CT di terra
Protezione del motore con monitoraggio contemporaneo della corrente bifasata
Protezione contemporanea bifasata per azionamenti industriali di motori ad alta disponibilità
Retrofittaggi di sistemi elettrici in cui i trasformatori di corrente (CT) selezionabili 1A/5A consentono l’aggiornamento di sensori obsoleti
Protezione delle apparecchiature di media tensione come parte dell’automazione delle sottostazioni basata su IEC 61850
Protezione delle linee di trasmissione e distribuzione dell’utility con acquisizione ad alta precisione di corrente/tensione
4 canali CT (3 di fase + 1 di terra): Selezionabile in campo per valore secondario di 1A o 5A.
3 canali VT: Monitorizza tutte e tre le fasi con un'accuratezza dello 0,2%.
Rilevamento automatico: La scheda informa automaticamente l'unità di controllo UR se il canale è per trasformatore di corrente da 1 A/5 A o per trasformatore di tensione da 110 V/220 V — nessun interruttore DIP.
Pronto per protezione differenziale: Supporta la protezione differenziale (87) con vincolo percentuale, blocco mediante armonica seconda e vincolo adattivo.
Capace di funzionamento bifase: Elaborazione indipendente e simultanea della corrente di ciascuna fase per la protezione del motore.
Alta precisione: Classe CT 0,5%, classe VT 0,2% per misura e protezione.
Isolamento galvanico: isolamento canale-terra da 2 kV RMS.
Connettore a caldo sostituibile: Inserimento/rimozione mentre il telaio UR rimane alimentato.
Ampia gamma di temperature: –40 °C fino a +85 °C per ambienti gravosi.
EnerVista UR Setup: Configurazione completa, mappatura dei canali e assegnazione delle funzioni di protezione gestite tramite software.
Digitalizza le correnti trifase, una corrente di terra e le tensioni trifase provenienti dai secondari di TA/TV per gli algoritmi di protezione della CPU UR.
Fornisce la struttura di ingresso analogico per la protezione differenziale, consentendo il rilevamento di guasti interni agli avvolgimenti mediante soglie di scostamento in valore per unità.
Fornisce i dati di corrente e tensione di fase agli elementi di sovracorrente direzionale (67) per la determinazione della direzione del guasto.
Consente il monitoraggio bifase, in cui ogni fase viene elaborata indipendentemente per il rilevamento di guasti spira-spira.
Fornisce la misura della corrente di terra agli elementi sensibili di guasto a terra (50SG/51SG) nei sistemi con messa a terra ad alta resistenza.
Fornisce i dati per il controllo di sincronismo (25) confrontando le letture dei trasformatori di tensione (VT) tra la sorgente del generatore e il bus di sistema.
Ridimensiona automaticamente i valori secondari dei trasformatori di corrente (CT) — la selezione 1A/5A elimina la necessità di trasformatori di interposizione esterni.
Esegue continuamente autotest dei circuiti di ingresso CT/VT; attiva un flag diagnostico in caso di circuito aperto o guasti cablati.
Trasmette 80 campioni/ciclo per canale tramite SV (IEC 61850-9-2LE) verso IED di terze parti in modalità unità di fusione.
Domanda 1: A cosa serve l'UR8CH?
Risposta 1: Il UR8CH è un modulo di ingresso CT/VT che fornisce rilevamento di corrente e tensione ai relè della serie GE Multilin UR per schemi di protezione differenziale, a fasi separate e direzionale.
Domanda 2: Quanti canali CT e VT fornisce l'UR8CH?
R2: La UR8CH fornisce 3 CT trifase (selezione 1A/5A), 1 CT di terra (selezione 1A/5A) e 3 canali di monitoraggio VT trifase.
Domanda 3: L'UR8CH è sostituibile a caldo?
Risposta 3: Sì. Il UR8CH può essere inserito o rimosso mentre il telaio UR rimane alimentato, eliminando i tempi di inattività del sistema per la manutenzione.
Domanda 4: Qual è l'accuratezza fornita dall'UR8CH?
A4: La UR8CH fornisce un'accuratezza di classe 0,5% per i trasformatori di corrente (CT) e di classe 0,2% per i trasformatori di tensione (VT), soddisfacendo rigorosi requisiti di protezione e misurazione.
Domanda 5: Quale software viene utilizzato per configurare l'UR8CH?
A5: La UR8CH viene configurato utilizzando il software GE EnerVista UR Setup, che gestisce la taratura dei CT/VT, il mapping dei canali e tutti gli assegnamenti degli elementi di protezione.
