Өнімнің атауы: SCR жоғары кернеуі бар M-рамкалы интерфейстік плата
Бренд атауы: ГЭ
Модель нөмірі: DS200SHVMG1AFE
Бастық саясаты: АҚШ
Кепілдік: 12 ай
WhatsApp:+86 18159889985
Электрондық пошта: [email protected]
Бренд атауы: |
General Electric |
Модель нөмірі: |
DS200SHVMG1AFE |
Бастық саясаты: |
АҚШ |
Пакеттау мәліметтері: |
Таза жаңа Фабрикалық Жауапсыздандырылған |
Жеткізу уақыты: |
Жеткізу мерзімі қоймада бар |
Төлем шарттары: |
T/T |
|
Сатыс басшысы: |
Стелла |
|
Электрондық пошта жіберіңіз: |
|
|
WhatsApp арқылы байланыс: |
|
Параметр |
Мән / Сипаттама |
|
Өндіруші |
General Electric (GE) |
|
Модель нөмірі |
DS200SHVMG1AFE |
|
Өнім түрі |
SCR Жоғары кернеулі M-рама интерфейстік платасы (SHVM) |
|
Серия |
GE Mark V Speedtronic Турбина Басқару Жүйесі |
|
Плата тобы |
G1 (тек бір топ қолжетімді) |
|
Қолдану мақсаты |
GEI-100174 |
|
Функционалдық өзгерістер |
1-ші: A, 2-ші: F, 3-ші: E |
|
Суреттің түзетілуі |
E |
|
Кіріс кернеу диапазоны |
110–240 В айнымалы ток / 24 В тұрақты ток (типік) |
|
Шығыс жиыны |
24 В тұрақты ток (реттелген) |
|
Ең жоғары шығыс тогы |
10A |
|
Жұмыс шамамен температура |
−20 °C – 60 °C (−4 °F – 140 °F) |
|
Шунттық сигналдың кіріс ауқымы |
-500 мВ – +500 мВ |
|
Жиіліктің шығыс ауқымы |
0–500 кГц (дифференциалды) |
|
Плата бетінің боялмаған қабаты |
Қатал орталар үшін қорғаныс қабаты |
|
Ішкі жампырлар |
17 конфигурацияланатын жампырлар (JP1–JP17) |
|
Коннекторлар |
8 қосылғыш разъем + 18 тіркеме терминалы |
|
СЕРТИФИКАТТАР |
CE, UL |
|
Өндірілген ел |
Америка Құрама Штаттары (АҚШ) |
|
Өлшемдер |
23,8×17,7×4 см |
|
Салмағы |
0,34 кг |
|
Қол жетімділігі |
Сапарда |

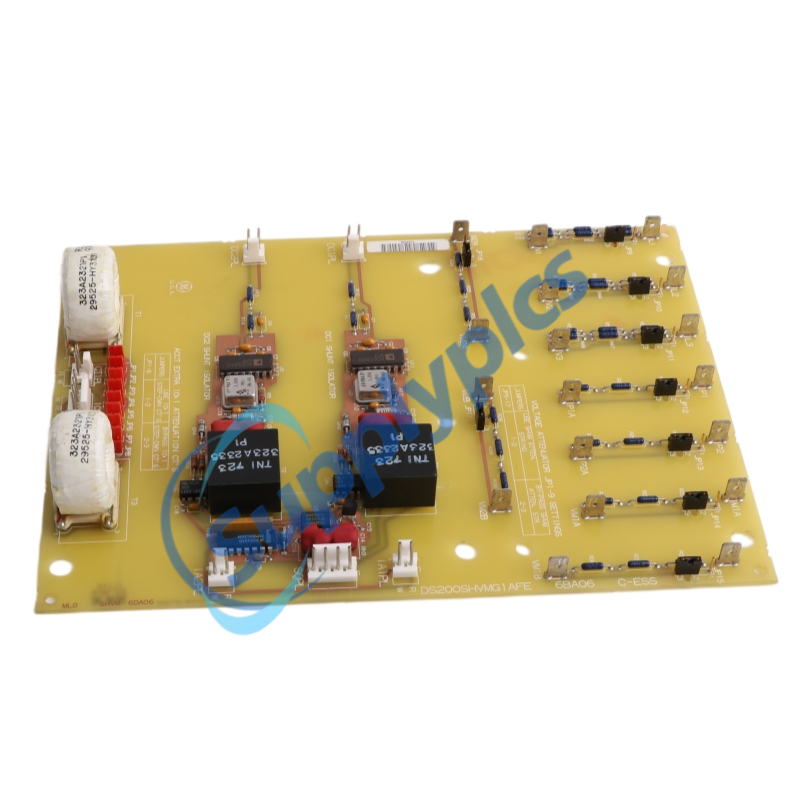

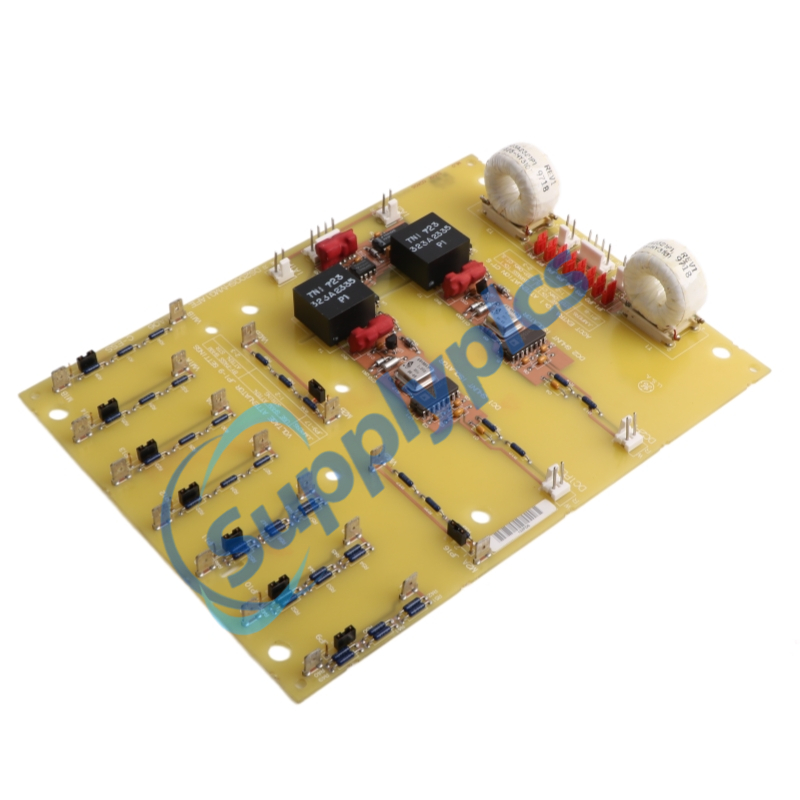

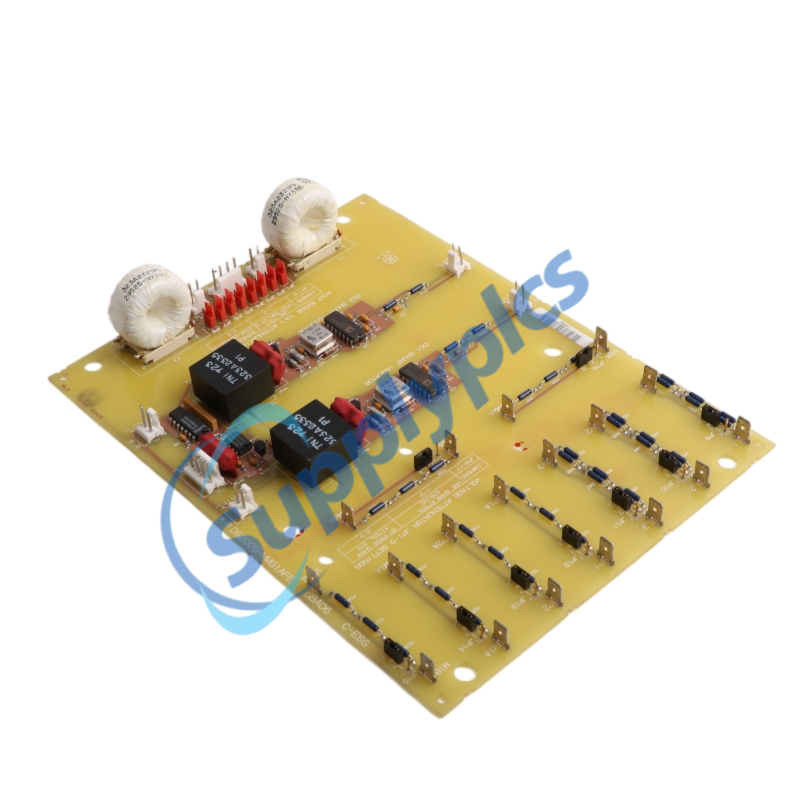

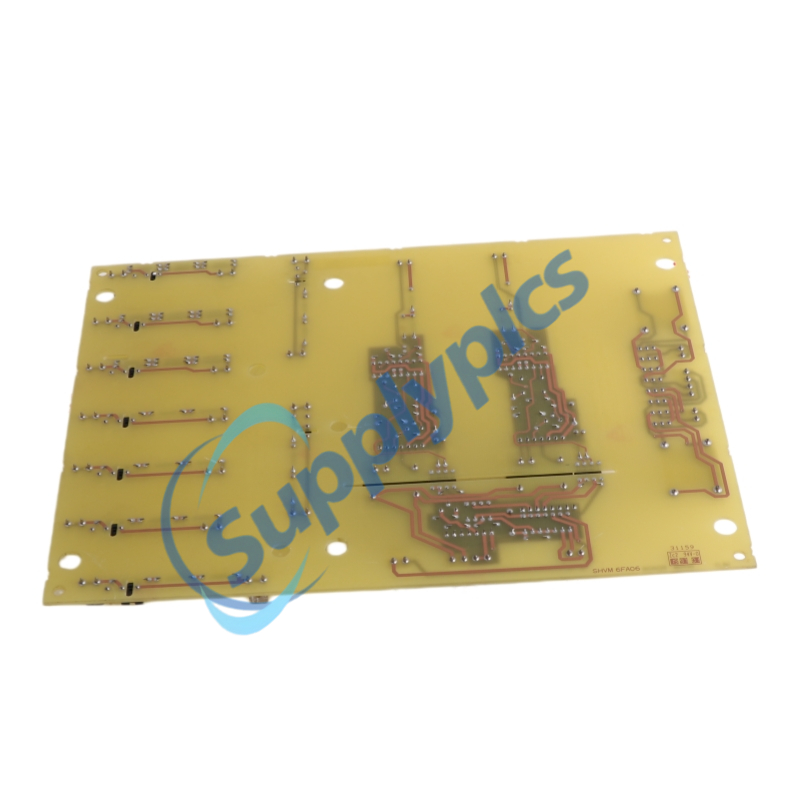

The GE DS200SHVMG1AFE mark V Speedtronic сериясының жоғары кернеуі бар M-рамкалы интерфейс тақтасы. Ол DS200SHVMG1AFE m-рамкалы қозғалтқыштың SCR көпірі мен DCFB немесе SDCI сияқты қоректендіру тақталары арасындағы, сонымен қатар PCCA қуат қосу карталары арасындағы қажетті сигналдардың аралығын қамтамасыз етеді. Ол DS200SHVMG1AFE –500 мВ-тен +500 мВ-ке дейінгі шант сигналдарын 0–500 кГц аралығындағы дифференциалды жиілік шығыстарына түрлендіреді. Ол DS200SHVMG1AFE сондай-ақ өшіру деңгейін таңдау үшін 17 бағдарланған қысқышқа ие, сонымен қатар 144 мА-ден жоғары айнымалы ток сызығындағы токтар үшін 10:1 трансформаторлы өшіру құрылғысын қамтиды.
GE Mark V Speedtronic газ, бу және жел турбиналарын басқару жүйелері
EX2000 ұялтқыштарды басқару жүйелері
DC2000 және AC2000 қозғалтқыш жүйелері
Қуаттың генерациялануын бақылау және басқару үшін жоғары кернеу сигналы
Өнеркәсіптік автоматтандыру және ауыр техниканы басқару
Жоғары кернеулі M-тәріздес интерфейс : SCR көпірін қуат көзіне және PCCA карталарына қосады
Сигналдың түрленуі : ±500 мВ шунттық сигналдарды 0–500 кГц дифференциалды жиілікті шығысқа түрлендіреді
Кернеумен басқарылатын генераторлар : Дәл түрлендіру үшін тұрақты токтың оң және теріс VCO схемалары
17 конфигурацияланатын жампырлар : Икемді әлсірету және қолданысқа арналған нақты конфигурациялау
10:1 ток трансформаторының әлсіретуі : Айнымалы ток желісіндегі токтар 144 мА-ден жоғары болғанда жампыр арқылы таңдалады
Кең Температура Арағы — Қатал жағдайларда қолдануға арналған: -20°C-тан +60°C-қа дейін
Кең кіріс кернеуі — 110–240 В айнымалы ток / 24 В тұрақты ток үсовыратылуы
Қорғаныс қабаты бар PCB плата — Қатал өнеркәсіптік ортада сенімді жұмыс істеуі
Көп сертификаттар — CE және UL рұқсаты бар
Толық нұсқаулық — GEI-100174 нұсқаулығы қолжетімді
M-рамкалық қозғалтқыштың SCR көпірі мен қоректендіру тақталары арасындағы интерфейстер (DCFB/SDCI)
Шунт сигналдарын (-500 мВ-тен +500 мВ-ке дейін) дифференциалды жиілік шығыстарына (0-ден 500 кГц-ке дейін) түрлендіреді, олар DCFB немесе SDCI тақталарына беріледі
Талап етілген кезде (144 мА-ден жоғары) айнымалы ток желісінің тогын 10:1 қатынасында әлсіретеді
Конфигурацияланатын қысқыштар арқылы айнымалы ток желісінің, қозғалтқыштың арматурасының және SCR көпірінің кернеуін әлсіретеді
Қолданылуға арналған әлсірету талаптарына сәйкес 17 ішкі қысқыш арқылы конфигурацияланады
Турбина мен жетектегі жоғары кернеулі сигналдарды бақылауға және басқаруға мүмкіндік береді
Сұрақ 1: DS200SHVMG1AFE дегеніміз не?
A1: The DS200SHVMG1AFE gE Mark V турбинасын басқару жүйелері үшін жоғары кернеулі M-рамкалы интерфейстік плата.
Сұрақ 2: DS200SHVMG1AFE үшін қолданыстағы кітапшаның атауы қандай?
A2: Қолданыстағы кітапша – GEI-100174.
Сұрақ 3: DS200SHVMG1AFE-тің жұмыс істеу температуралық ауқымы қандай?
A3: The DS200SHVMG1AFE –20°C-тан +60°C-қа дейін жұмыс істейді.
Q4: DS200SHVMG1AFE қандай мақсатта қолданылады?
Ж4: The DS200SHVMG1AFE m-рамкалық жетектің SCR көпірін қоректендіру көзі мен PCCA карталарымен қосады.
Q5: DS200SHVMG1AFE қандай сигналдарды түрлендіреді?
Ж5: The DS200SHVMG1AFE -500 мВ – +500 мВ шанттық сигналдарды 0–500 кГц дифференциалды жиілік шығыстарына түрлендіреді.
