WOODWARD

Strona Główna >  Produkty >  WOODWARD

Strona główna > Produkty WOODWARD

WSZYSTKIE PRODUKTY

Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki
Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki
Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki
Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki
Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki
Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki
Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki
Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki
Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki
Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki

Panel wyświetlający WOODWARD MicroNet TMR 5453-203 / interfejs operatora | Gotowy do wysyłki

WOODWARD · MICRONET TMR
5453-203
Panel wyświetlaczowy / interfejs operatora
STARY CZĘŚCI ZAMIENNE
W magazynie
Oryginalna jednostka
Oficjalna tożsamość: Panel – wyświetlacz · Interfejs tylny: Wejście światłowodowe RX/TX · Moc: 24 VDC
Sprawdzenie zamówienia: Dopasuj numer części 5453-203, konfigurację hosta, stan złącza i wersję przed zakupem.
Appurtenance:
Zapytanie
  • Przegląd
  • Wizualny dowód
  • Interfejsy
  • Kontrolne
  • Montaż
  • Sprawdzenie dopasowania
  • Diagnostyka
  • Informacje o zamówieniu
  • Najczęściej zadawane pytania
  • Zalecane produkty
OFICJALNA IDENTYFIKACJA
WOODWARD 5453-203
Panel MicroNet TMR – wyświetlacz
POŁOŻENIE W SYSTEMIE
Interfejs operatora

Zaprojektowany jako panel wyświetlający w obsługiwanych konfiguracjach sterowania MicroNet TMR.

Ścieżka sygnału i zasilania
Główny panel MicroNet TMR ⇄ włókno optyczne RX/TX ⇄ panel wyświetlający 5453-203
Oddzielne wejście 24 VDC zasila panel.
Uwaga zakupowa: Dokumentacja Woodward identyfikuje pozycję 5453-203 jako „PANEL – DISPLAY”. Ponieważ jest to część starszego typu, przed wymianą należy potwierdzić dokładny numer części i jej zastosowanie.

Wizualny dowód

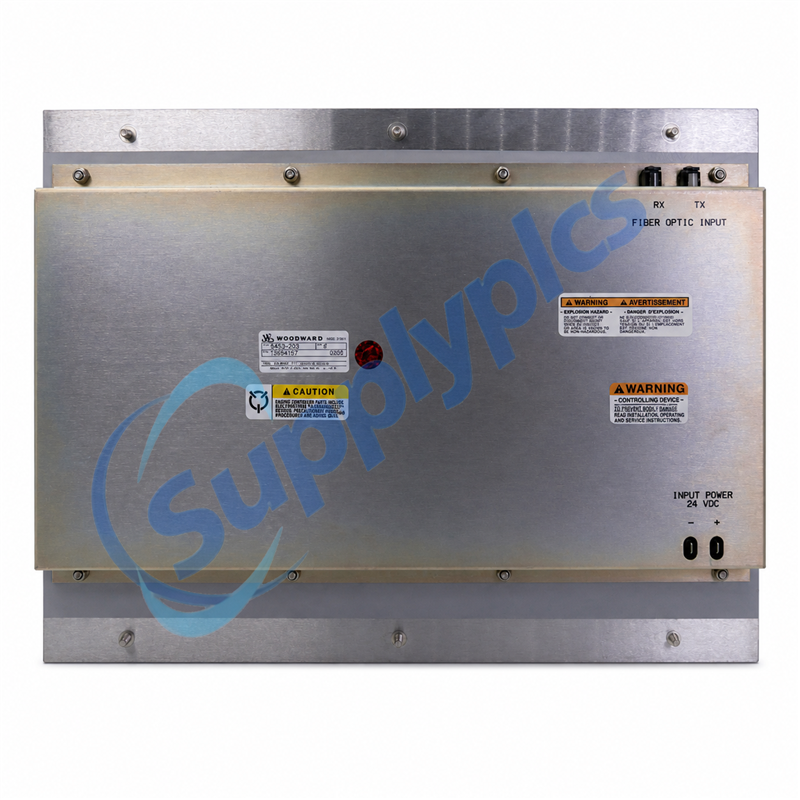

WOODWARD 5453-203 rear power and fiber connections
Szczegóły etykiety tylnej
Zdjęcie rzeczywistej jednostki przedstawia tabliczkę znamionową Woodward oraz oznaczenia wejść światłowodowych RX/TX i napięcia zasilania 24 VDC, umożliwiając bezpośredni wizualny kontrolę.
Co potwierdza ten widok
Użyj widoku tylnego do porównania dokładnego sprzętu przed złożeniem zamówienia. Widoczne oznaczenia ułatwiają weryfikację interfejsu i układu zasilania w stosunku do zamontowanego panelu.
Identyfikacja numeru części (P/N)
Zgodność numeru części 5453-203 na etykiecie jednostki.

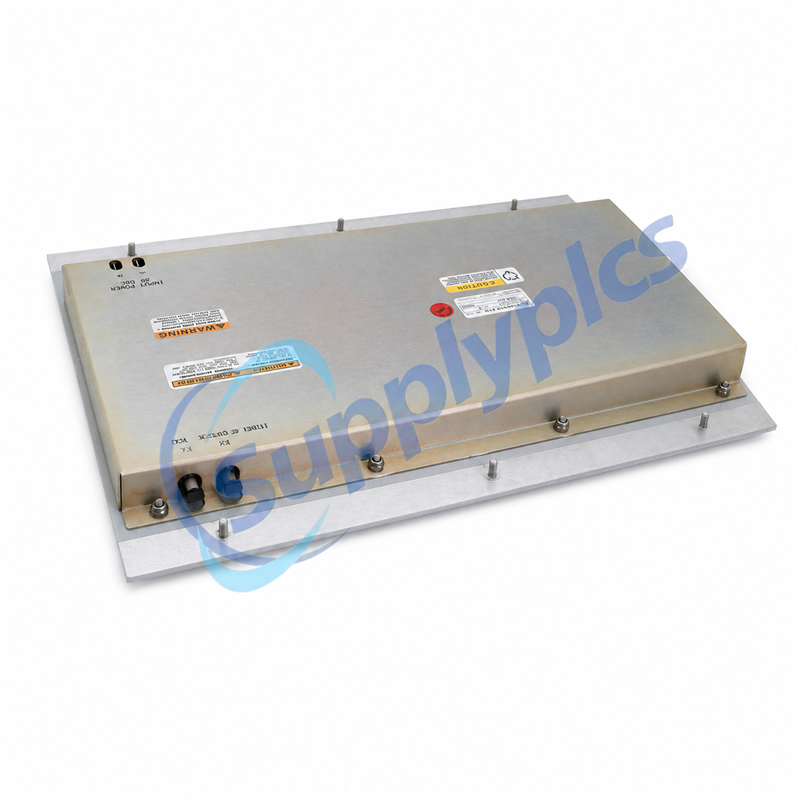

Połączenie światłowodowe
Widoczne są punkty optyczne RX i TX.
Napęd wejściowy
Zaciski tylne są oznaczone jako 24 VDC.
Montaż
Porównaj płytę panelu i przestrzeń montażową.

Interfejsy

Komunikacja
Włókno RX / TX

Punkty wejściowe światłowodowe z tyłu są oznaczone jako RX i TX na dostarczonym urządzeniu.

Napęd wejściowy
24 VDC

Oznaczenia biegunowości znajdują się przy zaciskach zasilania z tyłu. Sprawdź zasilanie i połączenia przed włączeniem urządzenia.

Kontrolne

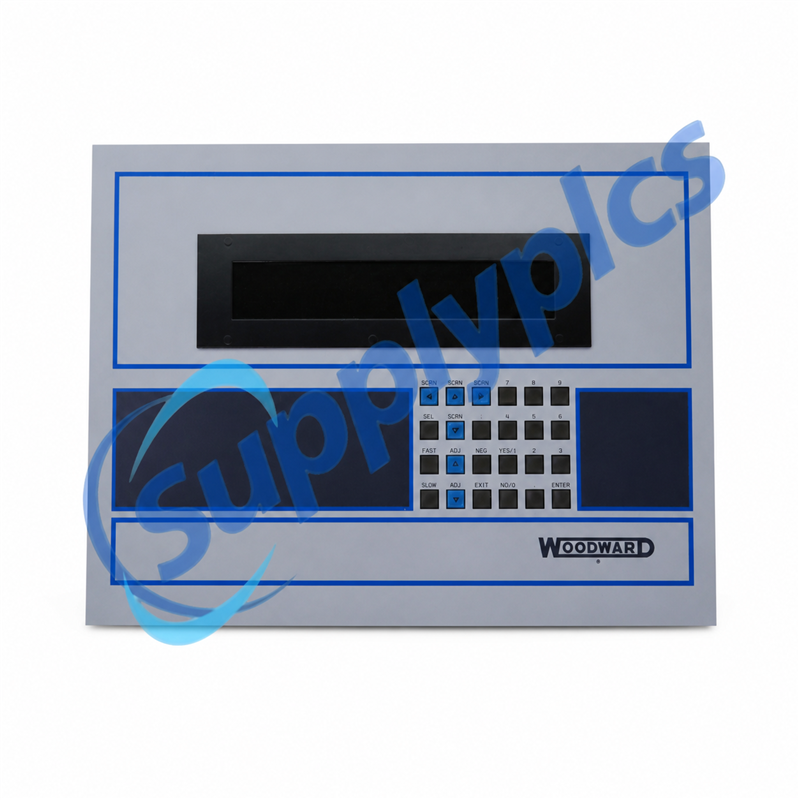

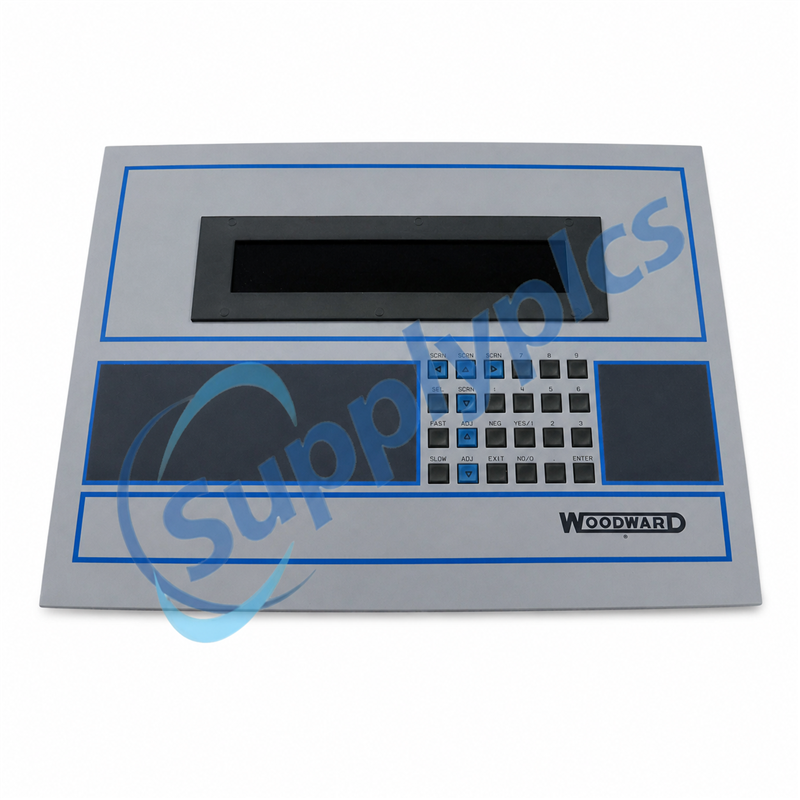

Nawigacja po ekranie Wybierz / Potwierdź Dostosowywać Szybko / Wolno Tak / Nie Klawisze numeryczne

Fizyczna klawiatura widoczna na panelu czołowym umożliwia lokalną nawigację i wprowadzanie danych. Dokładne funkcje ekranu zależą od konfiguracji aplikacji hosta.

Montaż

Lista kontrolna przed instalacją
1.Odłącz zasilanie i postępuj zgodnie z procedurą serwisową systemu hosta.
2.Potwierdź numer części panelu P/N 5453-203 oraz układ montażowy.
3.Przeprowadź kontrolę łączników światłowodowych RX/TX; utrzymuj końcówki optyczne w czystości i prawidłowo ułożone.
4.Sprawdź biegunowość napięcia 24 VDC przed podłączeniem.
5.Przywróć zasilanie i potwierdź oczekiwane wyświetlanie oraz reakcję klawiatury w aplikacji hosta.

Sprawdzenie dopasowania

Dopasuj przed zamówieniem
Numer części
5453-203 na etykiecie produktu
System główny
Obsługiwana konfiguracja MicroNet TMR
Połączenia
Światłowód RX/TX oraz wejście 24 VDC
Aby przyspieszyć potwierdzenie, prześlij wyraźne zdjęcie tabliczki znamionowej, zdjęcia istniejącego panelu oraz wymaganą ilość.

Diagnostyka

Kontrole oparte na objawach

Brak wyświetlacza: sprawdź zasilanie 24 VDC, polaryzację i stan złączy.

Brak komunikacji z hostem: sprawdź trasowanie światłowodów RX/TX, czystość i prawidłowe osadzenie łączników.

Problem z reakcją klawiszy: potwierdź mapowanie ekranu i klawiatury w aplikacji hosta przed wymianą sprzętu.

Niezgodność zamiennika: porównaj pełny numer części Woodward oraz informacje na etykiecie, a nie tylko wygląd zewnętrzny.

Informacje o zamówieniu

KONTROLNE PUNKTY ZAKUPU
Stan magazynowy, stan techniczny i szczegóły transakcji
Szczegóły handlowe są potwierdzone dla konkretnego jednostkowego urządzenia w pisemnej ofercie.
Rzeczywiste zapasy
Dostępne są zdjęcia rzeczywistego urządzenia; aktualna ilość jest ponownie potwierdzana przed wystawieniem oferty.
Kondycji
Stan urządzenia (nowe, używane lub odnowione) jest podawany dla konkretnego oferowanego egzemplarza – nigdy nie jest wnioskowany na podstawie numeru modelu.
Dowód z tabliczki znamionowej
Przed potwierdzeniem zamówienia można dostarczyć wyraźne zdjęcie fizycznej tabliczki znamionowej.
Gwarancja
Okres gwarancji jest potwierdzany pisemnie zgodnie ze stanem urządzenia i treścią oferty.
Czas wysyłki
Okno wysyłki jest potwierdzane po sprawdzeniu dostępności zapasów, płatności oraz miejsca docelowego.
Testowanie
Stan inspekcji/testu oferowanego urządzenia jest podawany w ofercie; można zażądać dokumentacji potwierdzającej.
Płatność
Obsługiwane metody płatności oraz dane odbiorcy są wymienione na fakturze proforma do weryfikacji.
Odpowiedź na zapytanie cenowe
W celu jak najszybszej odpowiedzi prześlij numer części (P/N), ilość i miejsce docelowe; termin realizacji zostaje potwierdzony po otrzymaniu zapytania.
Weryfikacja firmy: Zażądaj oficjalnej nazwy firmy, danych do faktury oraz zgodnych danych bankowych odbiorcy przed dokonaniem płatności. Zdjęcia produktu, oferty cenowe oraz zapisy zamówień mogą być przechowywane w celach śledzenia.
Zapytanie e-mailowe WhatsApp
E-mail:[email protected] | WhatsApp:+86 18159889985

Najczęściej zadawane pytania

Czy 5453-203 to samodzielny sterownik?
Nie. Woodward określa go jako wyświetlacz panelowy; sprawdź obsługiwane konfiguracje systemu macierzystego.
Co należy potwierdzić przed złożeniem zamówienia?
Dokładny numer części, system macierzysty, interfejs światłowodowy RX/TX, wejście 24 VDC, sposób montażu oraz szczegóły wersji/astosowania.
Co należy przesłać w celu uzyskania oferty?
Zdjęcie nazwy modelu, zdjęcia jednostki, ilość i miejsce dostawy.
