Nome do Produto: SmartSlot de E/S V2 interno com 40 canais de entrada para FTA
Nome da marca: ICS TRIPLEX
Número do Modelo: TC-501-02-4M5
País de origem: EUA
Garantia: 12 Meses
WhatsApp:+86 18159889985
Email:[email protected]
Nome da marca: |
ICS TRIPLEX |
Número do Modelo: |
TC-501-02-4M5 |
País de origem: |
EUA |
Detalhes da Embalagem: |
Novo original, lacrado de fábrica |
Prazo de Entrega: |
Prazo de entrega em estoque |
Condições de Pagamento: |
T/T |
|
Gerente de Vendas: |
Stella |
|
Enviar um e-mail: |
|
|
Contato no WhatsApp: |
|
Parâmetro |
Especificação |
|
Modelo |
TC-501-02-4M5 |
|
Fabricante |
ICS Triplex (Rockwell Automation) |
|
Família de produtos |
Cabos SmartSlot TMR I/O confiáveis |
|
Tipo de Cabo |
Cabo interno SmartSlot V2 de 40 canais para entrada |
|
Aplicação |
Conecta sinais de entrada do FTA interno ao módulo de entrada analógica/digital |
|
Comprimento |
4,5 metros (especificado como 4M5 no número da peça) |
|
Conector (extremidade do chassi) |
tipo 'C' de 96 vias (fêmea), capa de largura simples (TC-500) |
|
Conector (extremidade do FTA) |
tipo 'R' de 96 vias (macho), capa de largura simples |
|
Isolamento de cabos |
02 = Baixa emissão de fumaça e sem halogênio (LSZH), retardador de chama conforme IEC 60332-3 Categoria A |
|
Construção do Cabo |
Multicore, desencapado em 1,5 m em ambas as extremidades, revestido com cobertura de nylon Rilgain |
|
Proteção |
Trança revestida em ambas as extremidades para aterramento de segurança; fio dreno da blindagem na extremidade remota |
|
Comprimento Máximo Recomendado |
15 m (comprimentos maiores podem sofrer queda de tensão, ruído e diafonia) |
|
Suporte a Troca a Quente |
Sim – SmartSlot permite substituição do módulo sem desligar o sistema |
|
Módulos Compatíveis |
Módulos confiáveis de entrada analógica e digital (TMR de 40 canais) |
|
FTAs compatíveis |
Conjuntos Confiáveis de Terminação de Campo (FTAs) |
|
Certificações |
Autoextinguível conforme IEC 60332-3 Categoria A |

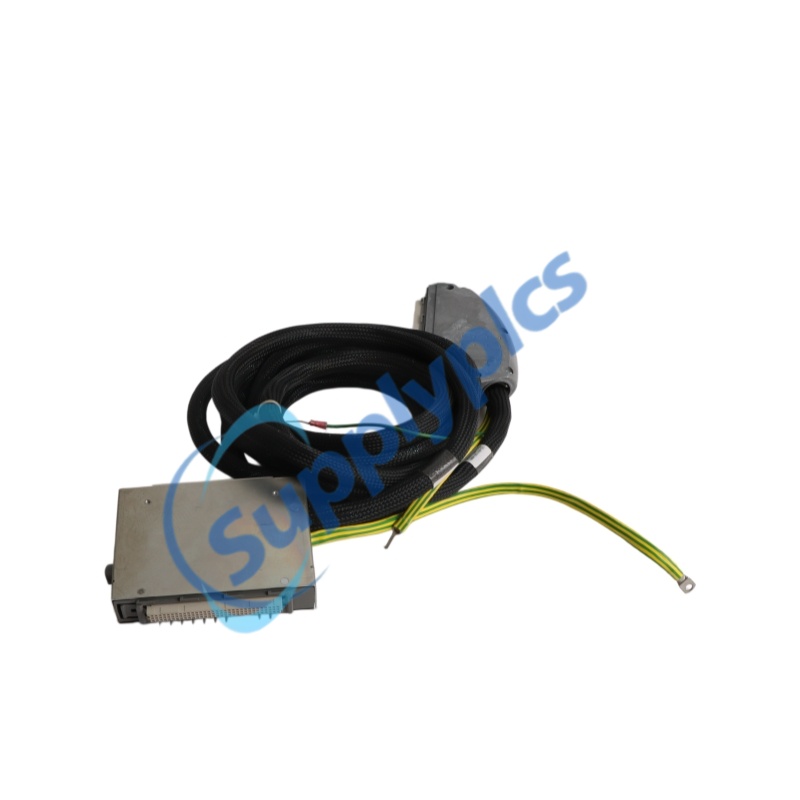

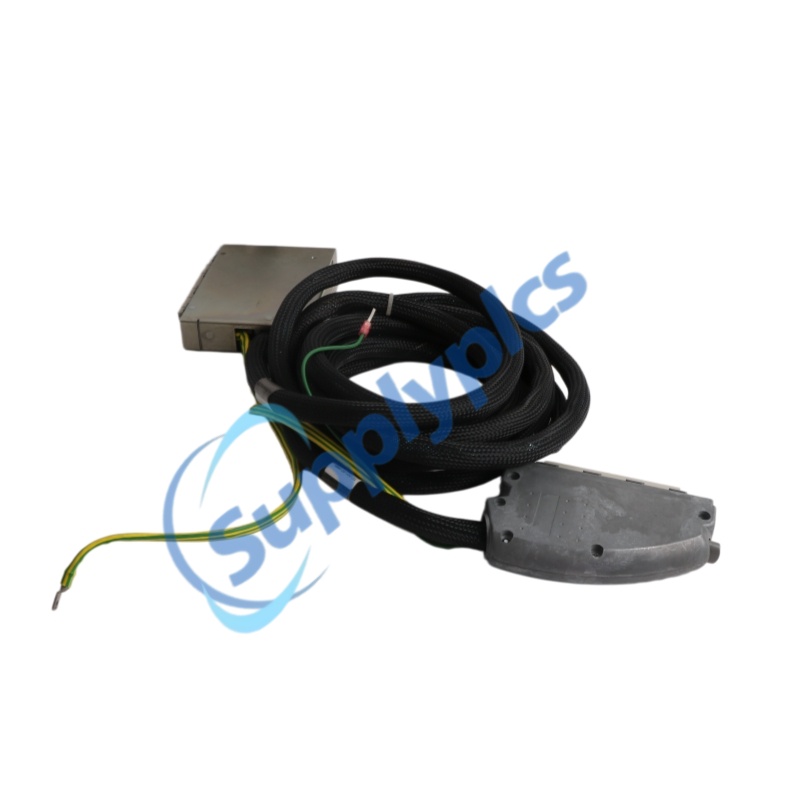

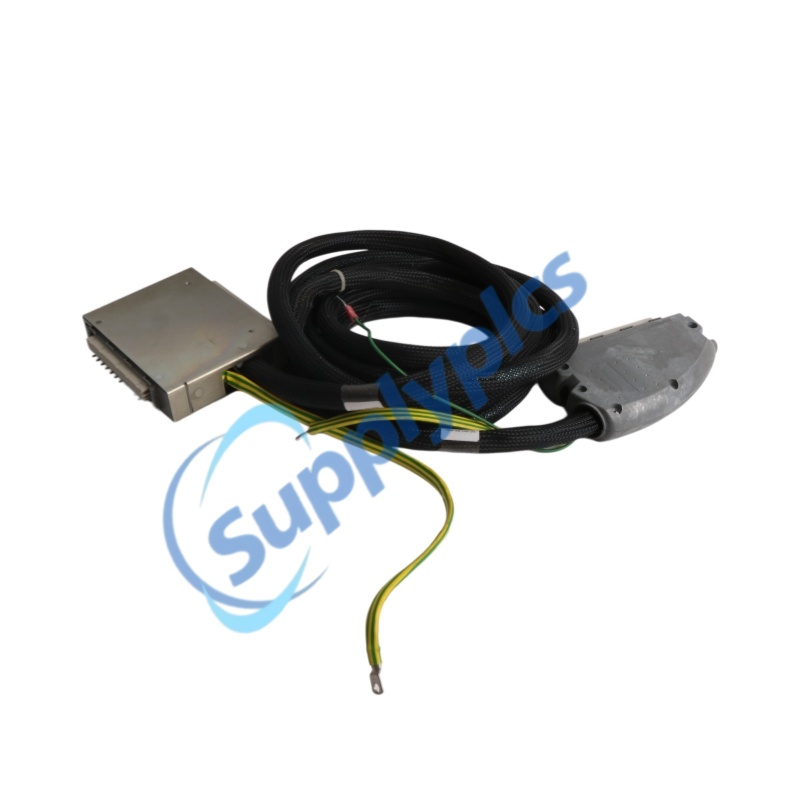

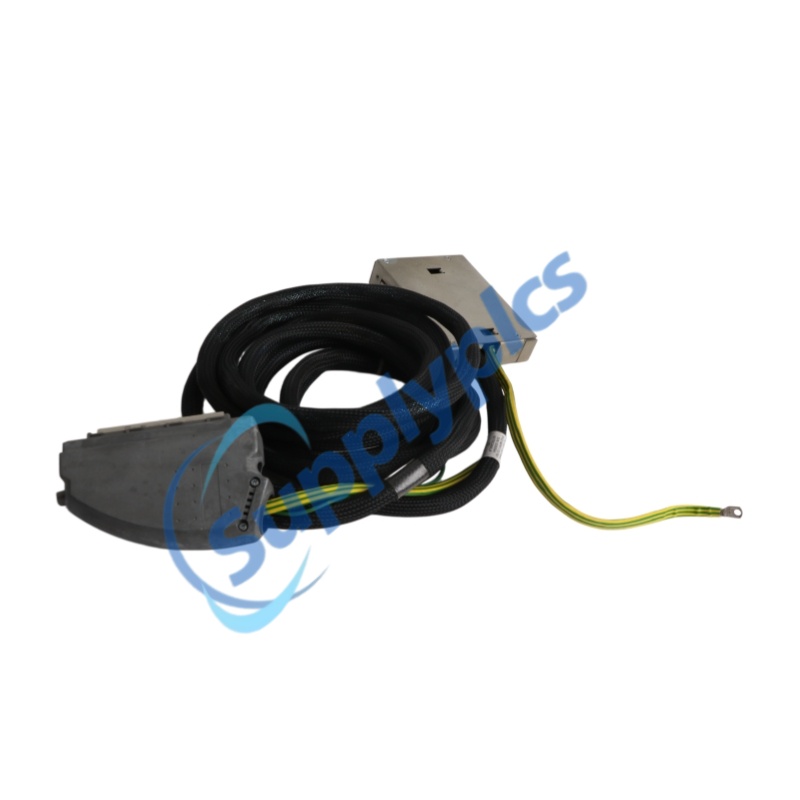

OTC-501-02-4M5 é um cabo interno de entrada de 40 canais SmartSlot V2 da série Trusted da ICS Triplex, projetado para conectar módulos de entrada analógicos ou digitais a Conjuntos Confiáveis de Terminação de Campo (FTAs) internos. O TC-501-02-4M5 possui um conector tipo ‘C’ de 96 vias na extremidade do chassi (capa de largura simples) e um conector tipo ‘R’ de 96 vias na extremidade do FTA, permitindo roteamento direto de sinais entre o módulo e as terminações de campo. O TC-501-02-4M5 incorpora isolamento LSZH (resistente à chama conforme IEC 60332‑3 Cat A) e é descascado em 1,5 m em ambas as extremidades, com revestimento externo de nylon Rilgain. Com um comprimento de 4,5 metros e capacidade de troca quente SmartSlot, o TC-501-02-4M5 oferece conectividade confiável e de fácil manutenção para sistemas de segurança Trusted TMR.
Montagem e roteamento – Roteie o cabo TC-501-02-4M5 entre o módulo de entrada Trusted (extremidade do chassi) e a FTA interna (extremidade remota). Certifique-se de que o cabo esteja protegido contra danos físicos e bordas afiadas. Não puxe o cabo pelos conectores.
Instalação do conector (extremidade do chassi) – Conecte o conector tipo ‘C’ de 96 vias (fêmea), alojado em uma capa de largura simples, ao módulo de entrada Trusted. A capa permite ligar o conector à terra de segurança por meio da trança revestida.
Instalação do conector (extremidade da FTA) – Conecte o conector tipo ‘R’ de 96 vias (macho), alojado em uma capa de largura simples, à FTA. O dreno da blindagem multicabo, nesta extremidade, é ligado a um fio verde para conexão à terra da blindagem.
Preparação do Cabo – O cabo é desencapado de fábrica em 1,5 m em ambas as extremidades e revestido com bainha de nylon Rilgain. As extremidades da bainha são aquecidas ou equipadas com sobre-bainhas para evitar desfiamento. Não remova nem modifique o revestimento aplicado de fábrica.
Aterramento – Nas extremidades do chassi e remota, a trança revestida permite ligar a capa do conector ao terra de segurança . Na extremidade remota, o dreno da blindagem multicore é ligado a uma green wire para conexão a terra de blindagem .
Substituição a quente – O design SmartSlot permite substituir módulos sem desligar o sistema. Certifique-se de que o módulo de substituição seja do mesmo tipo antes da inserção.
conectividade de Entrada de 40 Canais – Suporta até 40 sinais de entrada entre módulos de entrada analógicos/digitais confiáveis e FTAs internas
Compatibilidade com SmartSlot V2 – Projetado para a arquitetura SmartSlot V2, permitindo a substituição de módulos sob carga sem interrupção do sistema
Isolamento LSZH (02) – Isolamento de baixa emissão de fumaça e sem halogéneos, autoextinguível conforme IEC 60332‑3 Cat A para maior segurança contra incêndios
conectores Tipo ‘C’ e ‘R’ de 96 vias – Conectores normalizados para ligações fiáveis e seguras a módulos Trusted e a FTAs
Extremidades preparadas na fábrica – Desnudadas a 1,5 m em ambas as extremidades, com revestimento em nylon Rilgain para evitar desfiamento e simplificar a instalação
Protecção blindada abrangente – Trança revestida em ambas as extremidades para terra de segurança; fio drenante da blindagem na extremidade remota para ligação à terra da blindagem
Pronto para Troca a Quente – O design SmartSlot permite substituir módulos sem desligar o sistema, minimizando o tempo de inactividade
Ferrules de identificação codificadas por cor – Versões com cabos voadores possuem ferrules marcadas CH1, CH2, etc. para facilitar a identificação dos canais (variante TC‑502) – não aplicável ao TC‑501 (versão com terminação FTA)
OTC-501-02-4M5 funciona como a interconexão física de sinais entre módulos de entrada TMR confiáveis e conjuntos internos de terminação de campo (FTAs) na arquitetura do sistema de segurança confiável.
Caminho do Sinal: O cabo transmite até 40 sinais de entrada individuais da FTA (onde os dispositivos de campo são terminados) para o módulo de entrada confiável. A extremidade da FTA (conector tipo ‘R’ de 96 vias) recebe os sinais de campo condicionados; a extremidade do chassi (conector tipo ‘C’ de 96 vias) entrega esses sinais ao módulo de entrada para processamento pela lógica TMR.
Arquitetura SmartSlot: O cabo faz parte do sistema SmartSlot V2, que permite a substituição em operação dos módulos de entrada sem desconectar a fiação de campo nem desligar o sistema. Quando um módulo é removido, a conexão SmartSlot mantém a continuidade do sinal; ao inserir um módulo de substituição, a comunicação com a FTA é retomada automaticamente.
Proteção por blindagem e aterramento: O esquema de blindagem do cabo oferece proteção dupla: a trança revestida nas duas extremidades conecta-se à terra de segurança (protegendo contra choques elétricos), enquanto o dreno da tela multicabo na extremidade remota conecta-se à terra da tela (reduzindo interferência eletromagnética e preservando a integridade do sinal).
Construção do cabo: O cabo multicabo é descascado 1,5 m em ambas as extremidades e coberto com revestimento de nylon Rilgain para evitar desfiamento e proteger os condutores. A isolação LSZH garante baixa emissão de fumaça e ausência de halogênios em caso de incêndio, atendendo aos requisitos de retardamento de chama IEC 60332‑3 Categoria A.
P1: Qual é a função principal do TC-501-02-4M5?
R1: O TC-501-02-4M5 é um cabo interno SmartSlot V2 de 40 canais para entradas que conecta módulos de entrada analógicos ou digitais confiáveis às Montagens Internas de Terminação de Campo (FTAs), transmitindo até 40 sinais de entrada entre dispositivos de campo e o módulo TMR.
P2: O que indica o "02" no número da peça?
R2: O “02”indica que o cabo utiliza Baixa emissão de fumaça e sem halogênios (LSZH) isolamento IEC 60332‑3 Cat A . A alternativa "03" denota material de cabo certificado pela UL.
P3: Qual é o comprimento do TC-501-02-4M5?
A3: O o sufixo "4M5" indica um comprimento de cabo de 4,5 metros . Os comprimentos são especificados com precisão de 0,5 m no formato xxx(por exemplo, 2m0 para 2,0 m).
P4: O TC-501-02-4M5 suporta substituição em quente de módulos?
A4: Sim. A TC-501-02-4M5 foi projetado para a Arquitetura SmartSlot V2 que permite substituir módulos de entrada sem desligar o sistema ou desconectar os cabos de campo.
P5: Quais conectores estão instalados no TC-501-02-4M5?
R5: A extremidade do chassi possui um conector tipo ‘C’ de 96 vias (fêmea) alojado em uma capa de largura simples. A extremidade da FTA possui um conector tipo 'R' de 96 vias (macho) alojado em uma capa de largura simples.
