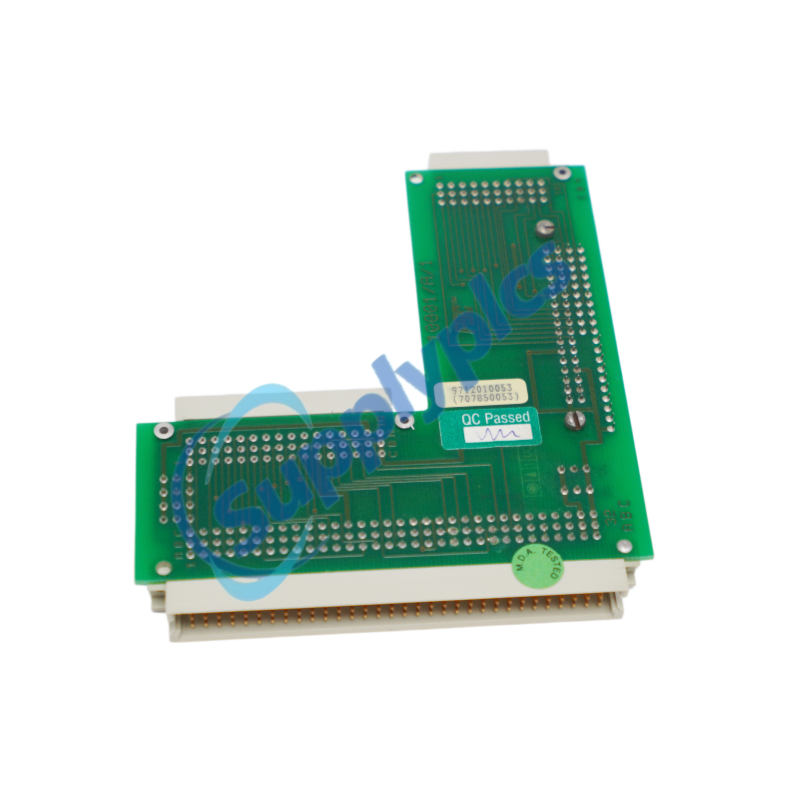

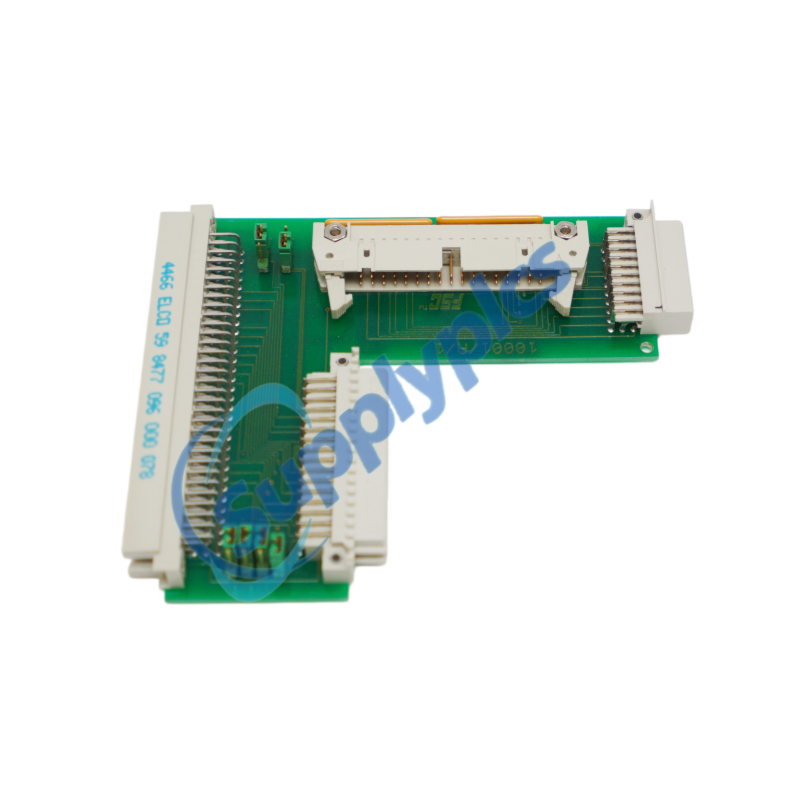

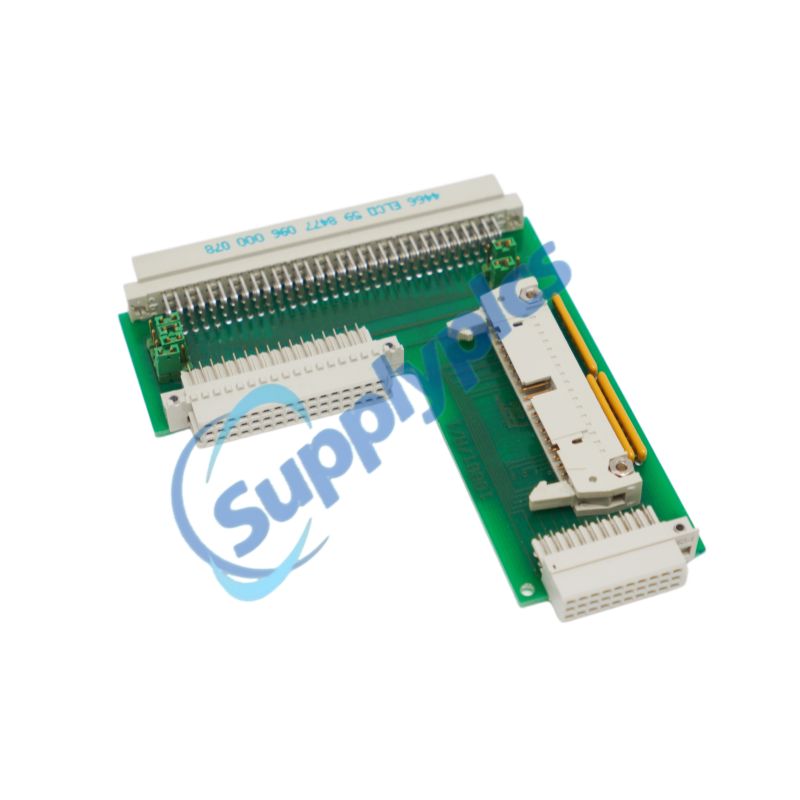

Pangalan ng Produkto: Vertical Bus Driver Wiring Part
Pangalan ng Brand: Honeywell
Numero ng Modelo: 10001/A/1
Pinagmulan: USA
Garantiya: 12 buwan
WhatsApp ：+86 18020776782
Email ：[email protected]
Deskripsyon
Ang Honeywell 10001/A/1 ay ang bahagi ng mekanikal at elektrikal na kable ng modyul ng VBD. Ito ay idinisenyo upang mai-install sa Central Part rack, na nagpapadali ng koneksyon sa pagitan ng Central Part at ng mga I/O rack gamit ang mga patayong bus na flat cable. Pinapayagan nito ang kaugnay na pangunahing electronic board (halimbawa: 10001/1/1 o 10001/R/1) na mapanuunan o palitan nang hindi kinakailangang i-disconnect ang mga patayong bus na kable.
Mga Komersyal na Tuntunin
Minimum na Dami ng Order |
1 piraso |
Presyo |
Makipag-ugnayan kay Winnie |
Mga Detalye ng Pakete |
Orihinal na bagong nakaselyad sa pabrika |
Panahon ng Pagpapadala |
3–7 araw |
Mga Tuntunin sa Pagbabayad |
T/T |
Paraan ng Pagpapadala |
DHL / FedEx / UPS / TNT |
Kakayahang Suplay |
Nasa imbentaryo |
|
Mga benta: |
Email: |
WhatsApp: |
|
Si Jim |
|
Tagagawa |
Honeywell |
|
Uri ng Produkto |
Bahagi ng Kable / Base na Bahagi |
|
Numero ng Bahagi |
10001/A/1 |
|
Pagtataas |
Mount sa 19-inch rack (Central Part rack) |
|
Interface |
96-pin na konektor |
|
Konpigurasyon |
Mga jumper na J1–J4: Pagkakabiling ng VBD Mga jumper na J5–J6: Pagkakabiling ng Central Part (CP) Mga Kinakailangang Pisikal na Espasyo: 4 TE, 3 HE (4 HP, 3U) |
|
Tinatayang mga dimensyon ng pagpapadala |
12.8x10x1 cm |
|
Timbang |
0.06kg |
|
Lugar ng pagpapadala |
Xiamen, China |
Ang Honeywell 10001/A/1 ay gumagana bilang espesyal na base para sa kable at pag-mount ng mga modyul ng Vertical Bus Driver (VBD) sa loob ng Honeywell FSC Central Part rack. Nagbibigay ito ng pisikal na interface at konpigurasyon ng address para ikonekta ang Central Part sa antas ng I/O.
Kahusayan sa Pagpapanatili: Nagpapahintulot ng "hot-swapping" o pagpapalit ng pangunahing electronic board ng VBD nang hindi kinakailangang gawin ang anumang pagkakalitaw o pagkaka-disconnect sa mga nakatakda nang patayong flat cable ng bus.
Kakayahang magsilbi nang maayos: Nagbibigay ng ligtas na mekanikal na pagkakabit sa pamamagitan ng mga bolt sa 96-pin na konektor papunta sa 19-inch na rack.
Nakapagpapalawak na Pagtatalaga ng Address: Ang lokal na pag-configure gamit ang onboard na jumper ay nagpapadali sa pagtatalaga ng address ng sistema habang inilalagay at isinasagawa ang commissioning.
Sumusuporta sa hanggang 14 na VBD bawat Central Part.
Sumusuporta sa hanggang 10 na Horizontal Bus Driver (HBD) na module bawat vertical bus driver.
Nagpapahintulot ng istruktural na paghihiwalay ng VBD sa isang electronic mainboard at isang nakafixed na wiring base.
Mga Sitwasyon ng Paggamit: Pangunahing ginagamit sa Safety Instrumented Systems (SIS) at Emergency Shutdown Systems (ESD) sa loob ng mga industriya ng proseso, kabilang ang mga pasilidad sa pagproseso ng langis, gas, at kemikal.
Pagsubaybay at Kontrol: Nagpapadali ng pagpapasa ng signal sa pagitan ng Central Part at ng mga remote I/O rack; ang pagtatalaga ng address ay kontrolado gamit ang hardware jumper na J1–J6 sa base na 10001/A/1.
Kakatian at Kakayahan sa Pag-uugnay: Buong na compatible sa Honeywell 10001/1/1 at 10001/R/1 na VBD electronic mainboards; nakakakonekta sa 10100/1/1 o 10100/2/1 na HBD gamit ang vertical bus flat cables.
Kasaganaan at Epekto: Suporta sa maximum na haba ng vertical bus na 5 metro (16.4 ft) sa pagitan ng VBD at anumang I/O rack.
Mga Sertipikasyon at Pamantayan: Ang 10001/A/1 base ay sumusunod sa system-level compliance sa CE, TÜV, at UL standards.
Mga Patnubay sa Pag-install: Dapat i-bolt sa 19-inch Central Part rack; ang configuration jumpers ay dapat i-set bago ang final module assembly.
Ang Honeywell 10001/A/1 ay dapat gamitin lamang kasama ang mga inilaan na FSC VBD electronic mainboards. Huwag tanggalin o palitan ang mga electronic modules habang naka-on ang power sa kanilang Central Part.
Tanong: Maaari bang palitan ang Honeywell 10001/A/1 habang naka-on ang sistema?
Sagot: Hindi, ayon sa opisyal na dokumentasyon, ang mga electronic modules na nakakabit sa Honeywell 10001/A/1 ay hindi dapat tanggalin o palitan habang naka-on ang power sa Central Part.
Tanong: Paano i-configure ang VBD number sa Honeywell 10001/A/1?
A: Ginagamit ng Honeywell 10001/A/1 ang mga jumper na J1 hanggang J4 sa bahagi ng kable upang itakda ang tiyak na numero ng VBD.
Q: Paano ko itatakda ang numero ng Central Part sa Honeywell 10001/A/1?
A: Ang mga jumper na J5 at J6 na matatagpuan sa Honeywell 10001/A/1 ay ginagamit upang i-configure ang numero ng Central Part.
Q: Compatible ba ang Honeywell 10001/A/1 sa mga redundant na konpigurasyon?
A: Oo, ang Honeywell 10001/A/1 ang base para sa parehong mga module na 10001/1/1 at 10001/R/1, na ginagamit sa iba’t ibang non-redundant at redundant na CP o I/O na konpigurasyon.
