ووڈ وارڈ کی مائیکرو نیٹ سادہ تشکیل میں ہر آنالاگ کمبائن ماڈیول ایک آنالاگ کمبائن فیلڈ ٹرمینل ماڈیول (ایف ٹی ایم) سے منسلک ہوتا ہے دو کم کثافت اینالاگ کیبلز ایف ٹی ایم ماڈیول آئی/او تک رسائی فراہم کرتا ہے، جس کے چینلز سافٹ ویئر کی مقامات کے مطابق لیبل کیے گئے ہیں۔
ووڈ وارڈ 5417-040اسے سازندہ کے انڈسٹریل پروڈکٹس کیٹلاگ میں ایک مائیکرو نیٹ لو ڈینسی اینالاگ کیبل شائع شدہ کنفیگریشن سرمئی رنگ کی ہوتی ہے اور 10 فٹ لمبی (تقریباً 3.05 میٹر) ہوتی ہے۔
پروڈکٹ کا مقصد ایک سازندہ کی شناخت کردہ کیبل اسمبلی جو مرمت کے لیے تبدیلی یا اسپیئر پارٹس کی ضروریات کے لیے استعمال ہوتی ہے، جہاں نصب دستاویزات میں پارٹ نمبر 5417-040 درج ہے۔
مکمل پارٹ نمبر بنیادی شناخت کا نقطہ ہے۔ صرف کیبل کی ظاہری شکل کو مطابقت کی تصدیق کے لیے استعمال نہیں کرنا چاہیے۔
تفصیلات
سرکاری خصوصیات
تیار کنندہ
ووڈ وارڈ
پارٹ نمبر
5417-040
محصول کی فامیلی
مائیکرو نیٹ سسٹم کیبلز
کیبل کی درجہ بندی
مائیکرو نیٹ لو ڈینسی اینالاگ کیبل
شائع کردہ لمبائی
10 فٹ (تقریباً 3.05 میٹر)
شائع کردہ رنگ
خاکی
سرکاری حوالہ
جدول جی · ووڈ وارڈ اشاعت 25182، ایڈیشن اے جی
خصوصیات اور فائدے
پروڈکٹ کی خصوصیات
بالکل شناخت ووڈ وارڈ کا حصہ نمبر 5417-040 ٹریس ایبل بی ا ایم اور مرمت کے ریکارڈز کی حمایت کرتا ہے۔
مخصوص لمبائی سرکاری 10 فٹ کانفیگریشن راؤٹنگ کی ضروریات کی تصدیق کو آسان بناتی ہے۔
کیبل خاندان مائیکرو نیٹ کم گھنٹے والے آنالاگ کیبل کے طور پر کیٹلاگ کیا گیا ہے، نہ کہ الگ یا زیادہ گھنٹے والے کیبل کے طور پر۔

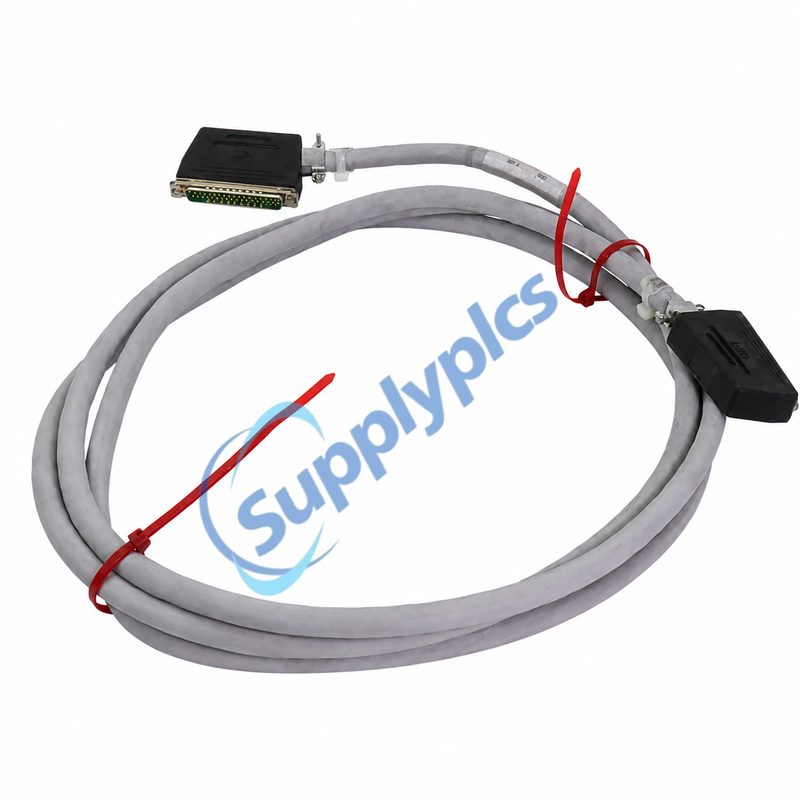

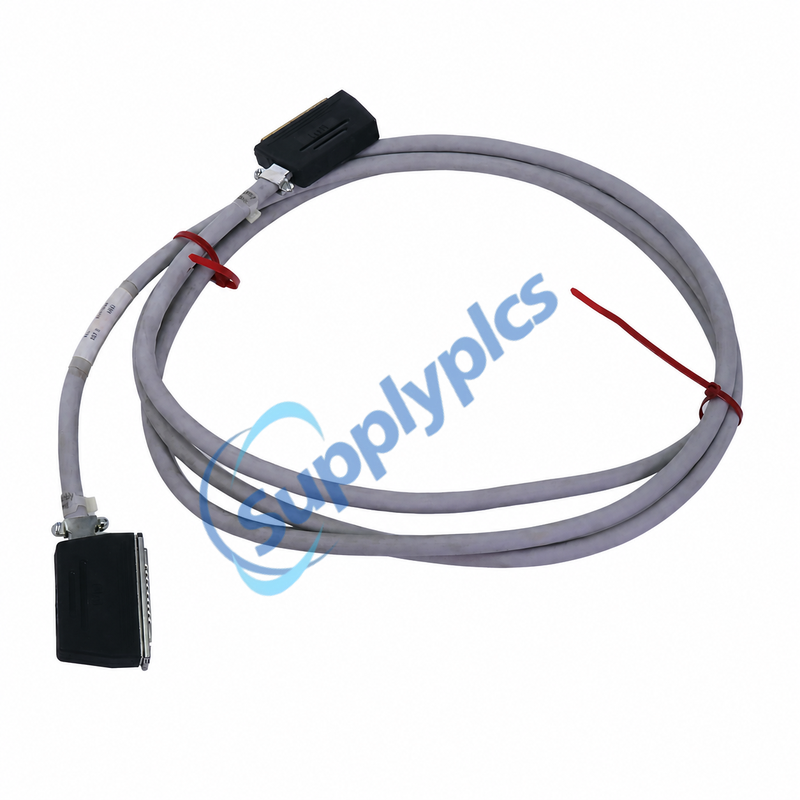

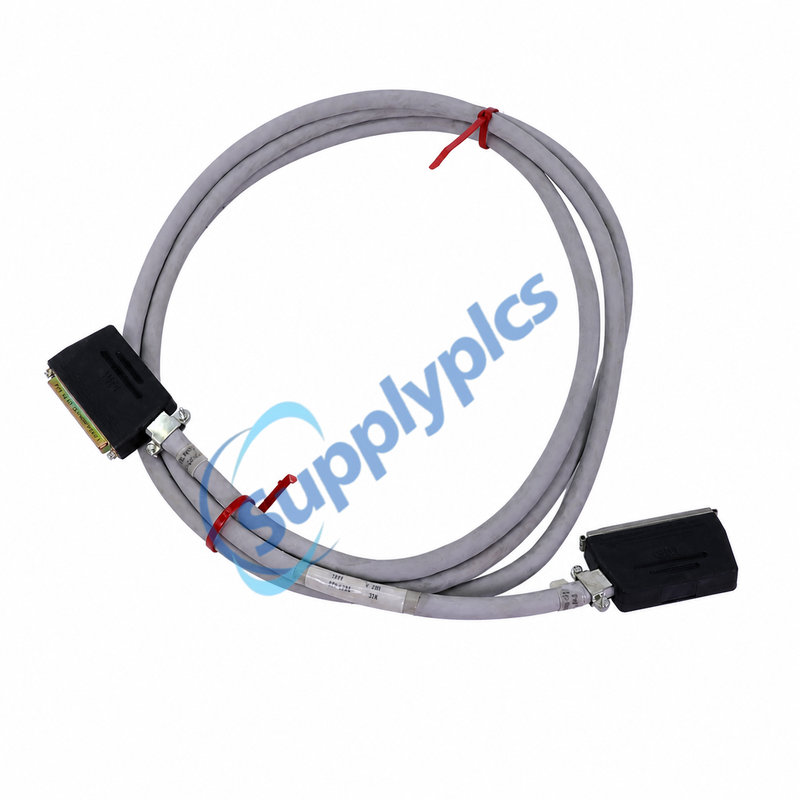

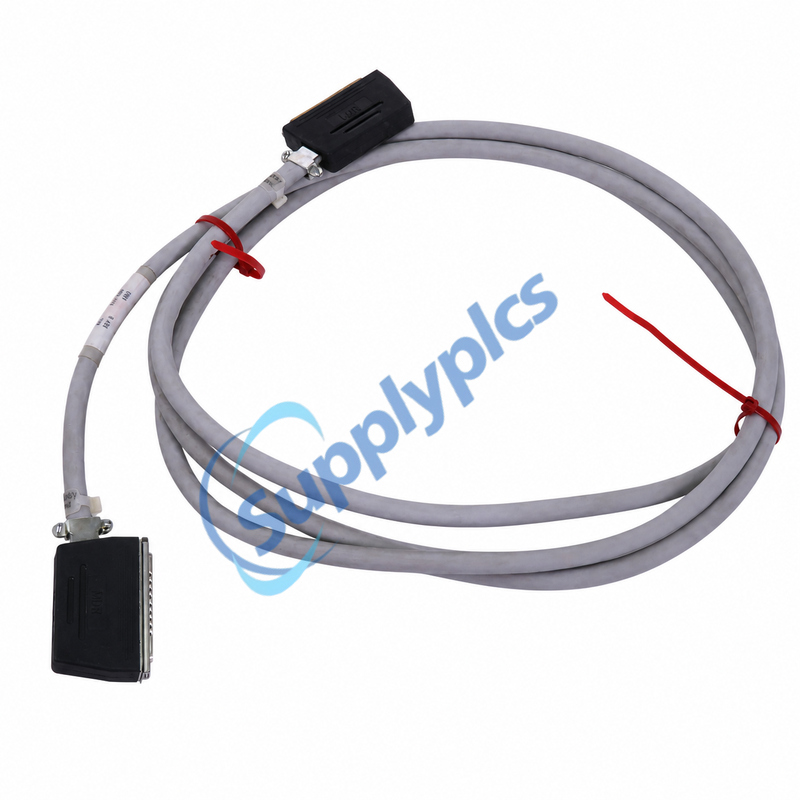

بصری حوالہ گرے رنگ کا کیبل اور فراہم کردہ مصنوعات کی تصاویر خریداروں کو جسمانی اسمبلی کے موازنہ کرنے میں مدد دیتی ہیں۔
فائدہ: واضح حصہ نمبر کا مطابقت پذیری غلط متبادل کو خریداری کے دوران کم کرنے میں مدد کرتی ہے۔
درخواستیں
عام استعمال
مرمت کے لیے تبدیلی بجائے کی تلاش جہاں نصب کی گئی کیبل لیبل یا منظور شدہ بوم (BOM) نمبر 5417-040 ظاہر کرتی ہو۔
منصوبہ بند اسپیئر مستند مائیکرو نیٹ کم کثافت آنالاگ کیبل کی ضرورت کے لیے اسپیئر پارٹس کی منصوبہ بندی۔
دس فٹ کیبل راستہ ان انسٹالیشنز جن کی منظور شدہ دستاویزات میں شائع کردہ دس فٹ کیبل لمبائی کا حوالہ دیا گیا ہو۔
کنٹرولڈ سورسنگ خریداری کے ورک فلو جن میں سازندہ، پارٹ نمبر، لمبائی اور کیٹلاگ کی ٹریس ایبلٹی کی ضرورت ہو۔
استعمال صرف درست نصب شدہ نظام کی دستاویزات پر منحصر ہے؛ یہ مثالیں عمومی مطابقت کا دعویٰ نہیں ہیں۔
اسٹالیشن اور وائرنگ
انسٹالیشن کا ترتیب
01
آلات کو الگ کریں کیبلنگ کو منقطع کرنے سے پہلے سائٹ لاک آؤٹ/ٹیگ آؤٹ اور بجلی کی حفاظت کا طریقہ کار پر عمل کریں۔
02
اسٹالیشن کو ریکارڈ کریں۔ لیبل، دونوں کنیکٹر کے سروں، موڑ (آرینٹیشن)، اور موجودہ کیبل کے راستے کی تصویریں لیں۔
03
متبادل کا موازنہ کریں۔ 5417-040، 10 فٹ لمبائی، اور دونوں ملنے والے کنیکٹر کے ترتیب کی تصدیق کریں۔
04
راستہ دکھائیں اور مضبوط کریں۔ کنیکٹرز کو زبردستی جوڑنے، زیادہ تناؤ، تیز موڑ، یا کابینٹ تک رسائی میں رکاوٹ سے گریز کریں۔
05
واپسی سے پہلے آزمائش کریں ماہر عملہ کو ووڈ وارڈ کے متعلقہ دستی کتاب میں درج ضروری چیکس مکمل کرنے چاہئیں۔
سلامتی: اسٹالیشن اور ٹیسٹنگ کو نظام کے مخصوص دستی کتاب اور سائٹ انجینئرنگ کے طریقہ کار کے مطابق کرنا ہوگا۔
فنی ڈیٹا کا خلاصہ
فنی خلاصہ
ماڈل 5417-040
قسم کم کثافت آنالاگ
لمبائی 10 فٹ
رنگ خاکی
سازندہ کے ثبوت ووڈ وارڈ انڈسٹریل پروڈکٹس کیٹلاگ 25182 ریویژن اے جی · ٹیبل جی · مائیکرو نیٹ کم کثافت آنالاگ کیبلز۔
کوئی اضافی بجلی کی درجہ بندی، ماحولیاتی درجہ، وزن، ابعاد یا سرٹیفیکیشن کا دعویٰ نہیں کیا گیا ہے کیونکہ ان اقدار کو حوالہ دی گئی کیٹلاگ میں ماڈل 5417-040 کے لیے فراہم نہیں کیا گیا ہے۔
رابطہ کریں
پروڈکٹ کی تحقیقات
حالیہ دستیابی یا تکنیکی شناخت کی حمایت کے لیے ماڈل، مقدار، منزل کا ملک اور مطلوبہ ترسیل کی تاریخ بھیجیں۔ موجودہ انسٹالیشن کی جانچ کے وقت لیبل اور کنیکٹر کی تصاویر مددگار ہوتی ہیں۔
