ووڈ وارڈ · مائیکرو نیٹ ٹی ایم آر
5453-203
ڈسپلے پینل / آپریٹر انٹرفیس
|
پرانا اسپیئر
स्टॉक में है
اصل نیا
|
| سرکاری وضاحت: پینل – ڈسپلے · پیچھے کے کنکشنز: آر ایکس / ٹی ایکس فائبر آپٹک ان پٹ اور 24 وولٹ ڈی سی پاور · آرڈر چیک: پی / این 5453-203 اور ہوسٹ سسٹم کی ترتیب کو مطابقت دیں | |
|
رابطہ کریں
ای میل: [email protected]
واٹس ایپ: +86 18159889985
|
|
| ای میل انکوائری واٹس ایپ | |
|
ماڈل فوکس
5453-203
ایک ووڈورڈ پینل ڈسپلے اسمبلی جو قدیم مائیکرو نیٹ ٹی ایم آر کنٹرول انسٹالیشنز کے لیے ہے۔
|
اس یونٹ کا مقصد
ووڈورڈ حصہ نمبر کی شناخت کرتا ہے 5453-203ایک پینل – ڈسپلے اپنے مائیکرو نیٹ ٹی ایم آر پروڈکٹ دستاویزات میں۔ یہ اسمبلی مقامی ڈسپلے اور کی پیڈ سطح فراہم کرتی ہے؛ تصویر میں دکھائے گئے پیچھے کے باکس پر درج ہے: آر ایکس / ٹی ایکس فائبر آپٹک ان پٹ اور 24 وولٹ ڈی سی ان پٹ پاور .
اہم: ووڈورڈ کی دستاویزات میں اس قدیم حصے کو غیر فعال کے طور پر درج کیا گیا ہے۔ تبدیلی سے پہلے درست حصہ نمبر، میزبان کنٹرولر، اطلاقی ریویژن، منسلک کرنے کا طریقہ اور کنیکٹرز کی تصدیق ضرور کریں۔
|
| مائیکرو نیٹ ٹی ایم آر کا تناظر: گیس، بھاپ اور ہائیڈرو ٹربائنز، ڈیزل انجن اور گیس انجن کے لیے پروگرام کردہ کنٹرول پلیٹ فارم۔ | |
|
کنٹرول سسٹم میں مقصد
ووڈ وارڈ کے مطابق، 5453-203 ایک پینل ڈسپلے اسمبلی ہے جو مائیکرو نیٹ ٹی ایم آر پروڈکٹ فیملی سے منسلک ہے۔ اس کا مقصد مقامی انسان-مشین انٹرفیس کا عنصر ہونا ہے، نہ کہ اِن پُٹ/آؤٹ پُٹ پروسیسنگ کارڈ: آپریٹرز سامنے کے ڈسپلے اور کی پیڈ کا استعمال انسٹال کردہ کنٹرول ایپلی کیشن کو دیکھنے اور اس کے ساتھ تعامل کرنے کے لیے کرتے ہیں جو ہوسٹ کنٹرول کے ذریعے فراہم کی گئی ہوتی ہے۔
|
ووڈ وارڈ پی/این
5453-203
پینل – ڈسپلے
|
|
آگے پینل
ڈسپلے، نیوی گیشن اور عددی درج کرنا
|
|
|

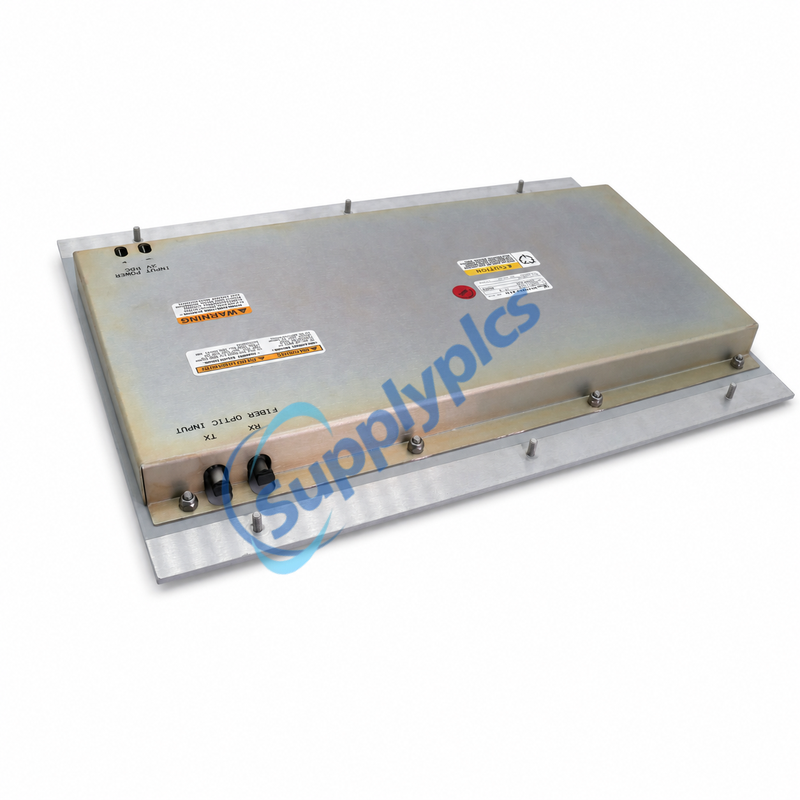

پیچھے کا انٹرفیس
RX ⇄ TX
فائر آپٹک ان پٹ
|
پیچھے کا ڈبہ الگ الگ فائر آپٹک کنکشنز کے ساتھ واضح طور پر نشان زد کیا گیا ہے۔ تبدیلی کے دوران، فائر کے اختتامی سروں کو صاف رکھیں، اصل ٹرانسمٹ/ریسیو راؤٹنگ کو برقرار رکھیں اور پینل کو بجلی دینے سے پہلے میزبان سائیڈ انٹرفیس کی تصدیق کریں۔ RX اور TX فائر آپٹک ان پٹ
کنکٹر کی شکل سے مطابقت کا اندازہ نہ لگائیں؛ سسٹم ڈرائنگز اور اطلاقی دستاویزات کی جانچ کریں۔
|

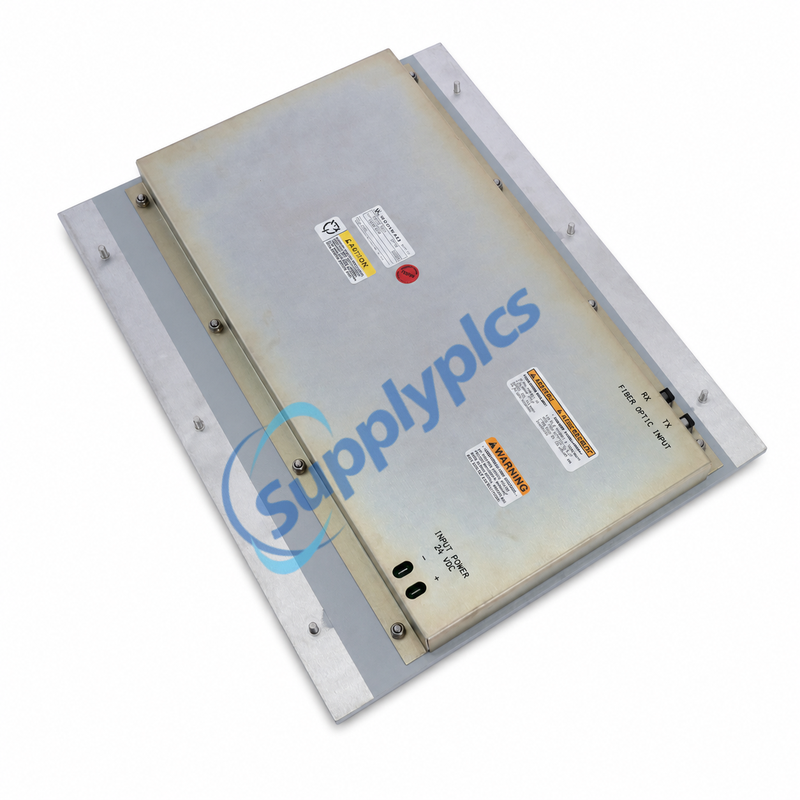

| 24 وولٹ ڈی سی ان پٹ — کنکشن سے پہلے قطبیت کی تصدیق کریں | ||
|
ڈی-انرجائز وائرنگ کو ہٹانے یا لگانے سے پہلے کنٹرول پینل کو علیحدہ کریں۔ |
قطبیت کو میل کریں پیچھے کے 24 وولٹ ڈی سی ان پٹ پر + اور − کے نشانوں کی پیروی کریں۔ |
تصویریں استعمال کریں سائٹ وائرنگ ڈایاگرام اور ووڈ وارڈ سروس ہدایات لاگو کریں۔ |
|
01
پہچاننا
|

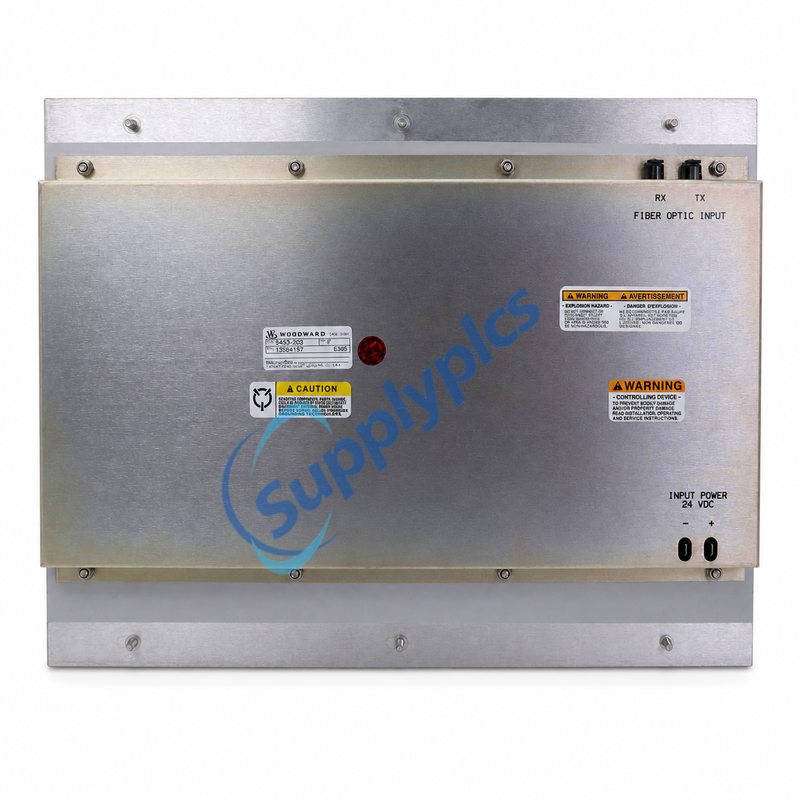

موجودہ لیبل کو ریکارڈ کریں انسٹال شدہ یونٹ کو متاثر کرنے سے پہلے پی/این 5453-203، اطلاقی شناخت اور وائرنگ کی تصدیق کریں۔ |
|
02
الودہ کریں
|
بجلی بند کریں اور فائبر کی حفاظت کریں پینل کو بجلی سے خالی کریں، آر ایکس/ٹی ایکس کنکشنز کو لیبل کریں اور ظاہر فائبر کے سروں کو ڈھانپ دیں۔ |
|
03
تصدیق کریں
|
منظم طریقے سے بحال کریں اور ٹیسٹ کریں سائٹ کی طرف سے مقررہ طریقہ کار کے مطابق قطبیت، لنک راؤٹنگ، اسمبلی اور اطلاقی ردعمل کی جانچ کریں۔ |
|
یہ تفصیلات ایک یقینی مطابقت کے لیے بھیجیں
پرانی کنٹرول پینلز اطلاق کے لحاظ سے مخصوص ہو سکتی ہیں۔ ایک لیبل کا مطابقت ضروری ہے، لیکن کنٹرولر کی تجدید اور فیلڈ انسٹالیشن بھی مطابقت رکھنی ہوگی۔
|
✓ انسٹال کردہ پارٹ نمبر لیبل کی صاف تصویر
✓ ہوسٹ مائیکرو نیٹ / نیٹ کن کنٹرول شناخت ✓ سی پی یو اور اطلاق کی تجدید، اگر دستیاب ہو ✓ فرنٹ پینل کا کٹ آؤٹ اور منٹنگ کے ابعاد ✓ آر ایکس / ٹی ایکس فائبر کنیکٹر اور راؤٹنگ کی تصاویر ✓ 24 وی ڈی سی سپلائی اور قطبیت کی تصدیق |
|
استفسار ڈیسک
5453-203 کے بارے میں پوچھیں
ضروری مقدار، منزل، انسٹال کردہ یونٹ لیبل اور ہدف ترسیل کی تاریخ شامل کریں۔
|
ای میل
[email protected]
واٹس ایپ
+86 18159889985 |
| کیا 5453-203 موجودہ ہے؟ | ووڈ وارڈ کی دستاویزات میں پینل کو غیر فعال درج کیا گیا ہے، اس لیے اسے ورثے کے اسپیئر کے طور پر سمجھا جانا چاہیے۔ |
| کیا چیک کرنا ہوگا؟ | بالکل درست لیبل، ہوسٹ کنٹرول، ایپلیکیشن ریویژن، منٹنگ، فائبر روٹنگ اور 24 وولٹ ڈی سی وائرنگ کی تصدیق کریں۔ |
| اس میں کیا شامل ہے؟ | آرڈر دینے سے پہلے سپلائی اسکوپ کی تصدیق بروچر اور پروڈکٹ کی تصاویر کے خلاف کر لینی چاہیے۔ |
|
مطابقت کا جائزہ یا بروچر درکار ہے؟ ای میل: [email protected]| واٹس ایپ: +86 18159889985 |
|
