اسم المنتج: مرحل إدارة المحرك
اسم العلامة التجارية: جنرال
رقم النموذج: 269PLUS-D/O-100P-125VDC
بلد المنشأ: الولايات المتحدة الأمريكية
الضمان: 12 شهرًا
واتساب: +٨٦ ١٨١٥٩٨٨٩٩٨٥
البريد الإلكتروني: [email protected]
اسم العلامة التجارية: |
جنرال إلكتريك |
رقم النموذج: |
269PLUS-D/O-100P-125VDC |
بلد المنشأ: |
الولايات المتحدة الأمريكية |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
مدة التسليم: متوفر في المخزون |
شروط الدفع: |
T/T |
|
مدير المبيعات: |
ستيلا |
|
أرسل بريدًا إلكترونيًّا: |
|
|
اتصل عبر تطبيق واتساب: |
|
الشركة المصنعة |
جى إي مولتيلاين (جنرال إلكتريك) |
|
سلسلة المنتجات |
مرسل إدارة المحركات 269 بلس |
|
رقم الجزء |
269PLUS-D/O-100P-125VDC |
|
نوع المنتج |
مرسل رقمي لحماية المحرك |
|
شكل الجهاز |
قابل للسحب (قابل للإزالة) – التصميم المُشار إليه بـ D/O |
|
مصدر طاقة التحكم |
125 فولت تيار مستمر (مدمج)، ويدعم خيار المدى الواسع: 90–300 فولت تيار مستمر أو 80–265 فولت تيار متناوب |
|
مدخلات محولات التيار الطوري |
ثانيوي 5 أمبير أو 1 أمبير (قابل للبرمجة) |
|
مدخلات محولات التيار الأرضي |
ثانيوي 5 أمبير أو محول تيار تسلسلي صفري 50:0.025 أمبير |
|
نوع حساس مقاومة درجة الحرارة (RTD) |
بلاتيني مقاوم 100 أوم (Pt100) – التسمية 100P |
|
مدخلات RTD |
12 قناة قابلة للبرمجة لمُستشعرات درجة الحرارة المقاومية (RTD) |
|
المدخلات الرقمية |
5 قنوات مُبرمَجة مسبقًا من المصنع |
|
مرحلات الإخراج |
4 (إيقاف تشغيل تلقائي، إنذار، مساعدة 1، مساعدة 2) |
|
إخراج تناظري |
قناة واحدة قابلة للبرمجة (4–20 مللي أمبير، أو 0–1 مللي أمبير، أو 0–20 مللي أمبير) |
|
واجهة الاتصال |
منفذ RS-485 مع بروتوكول Modbus RTU |
|
واجهة البرمجة |
لوحة مفاتيح ذات 12 مفتاحًا؛ شاشة عرض LCD ألفبائية رقمية بسعة 48 حرفًا |
|
منحنيات الحمل الزائد |
8 منحنيات قياسية بالإضافة إلى منحنى مرن مُعرَّف من قِبل المستخدم (FlexCurve™) |
|
درجة حرارة التشغيل |
من –25°م إلى +60°م (قياسي) / من –40°م إلى +70°م (ممدَّد) |
|
درجة حرارة التخزين |
من –40°م إلى +80°م |
|
التقييم البحري |
حتى ٢٠٠٠ متر (IEC 1010-1) |
|
الأبعاد (الارتفاع × الطول × العرض) |
تقريبًا ٢٨٩ مم × ١٩٢ مم × ١٢١ مم (١١.٤ بوصة × ٧.٦ بوصة × ٤.٨ بوصة) |
|
الوزن |
تقريبًا ٥.٠٤ كجم (١١.١ رطل) |
|
استهلاك الطاقة |
أقصى استهلاك ٢٠ فولت أمبير؛ زمن الاحتفاظ ١٠٠ مللي ثانية عند ١٢٠ فولت تيار متناوب / ١٢٥ فولت تيار مستمر |
|
دقة زمن التشغيل التلقائي |
±١ ثانية (للتشغيل التلقائي ≤١٣ ثانية) / ±٨٪ (للتشغيل التلقائي >١٣ ثانية) |
|
دقة مستوى الكشف |
±١٪ من تيار المحول الأولي بالأمبير |
|
دقة عداد ساعات التشغيل |
±1% |
|
تصنيف اختبار النبضة |
IEC 255-5، 0.5 جول، 5 كيلوفولت |
|
بلد المنشأ |
الولايات المتحدة الأمريكية |

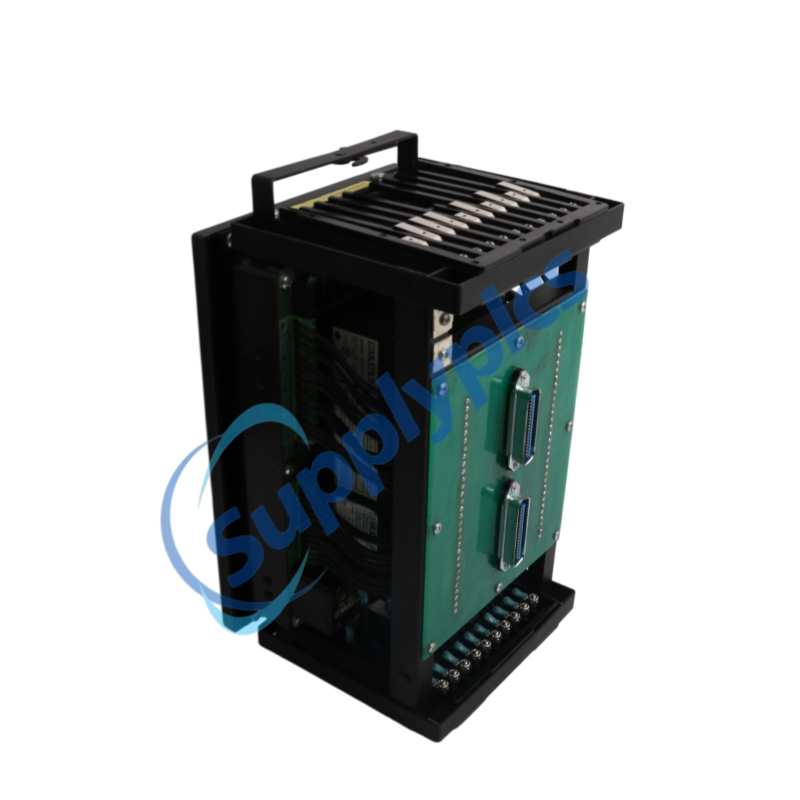

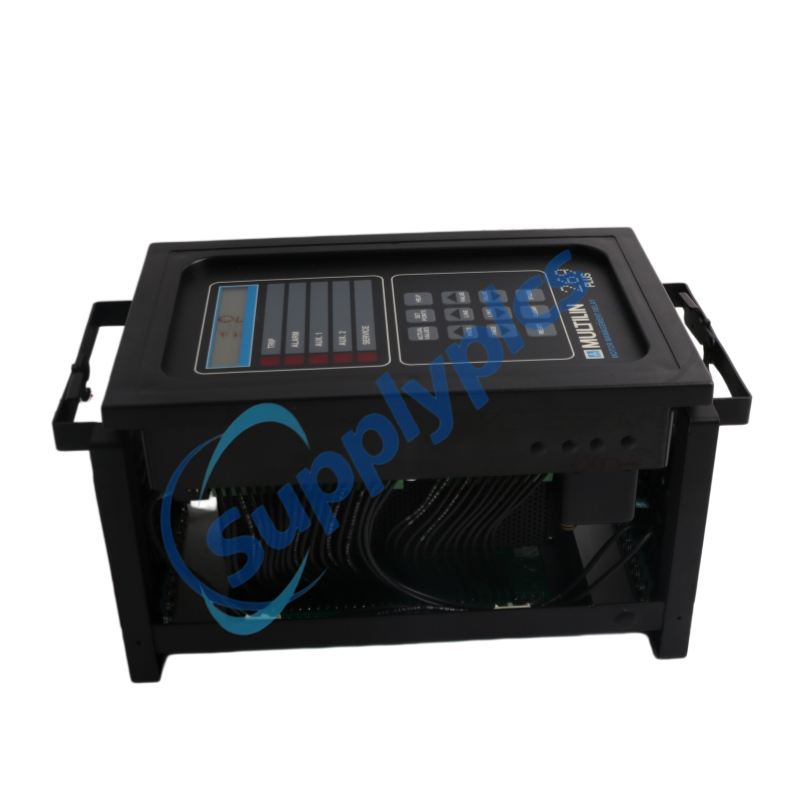

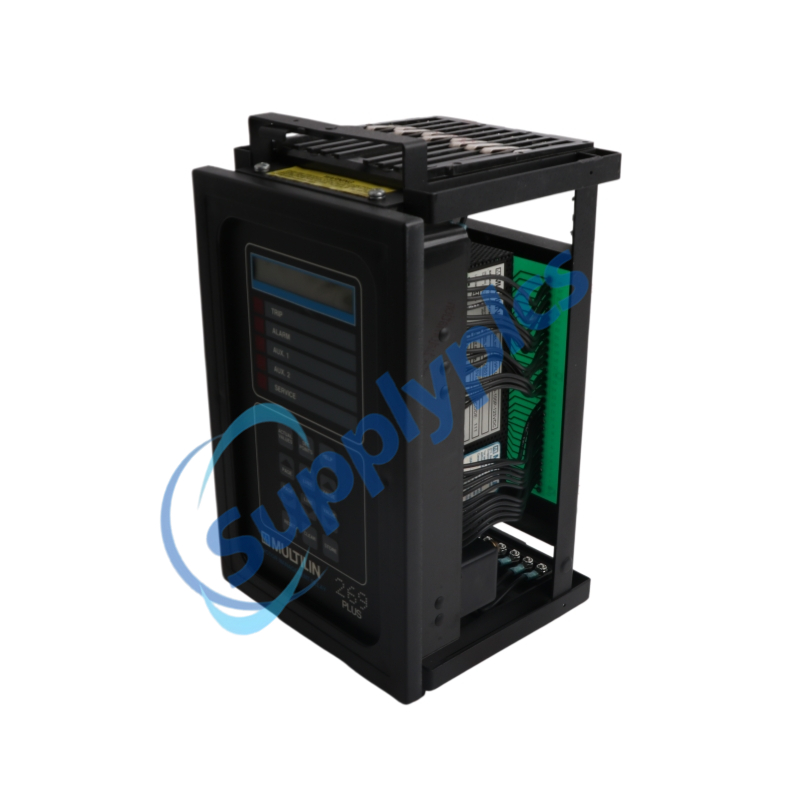

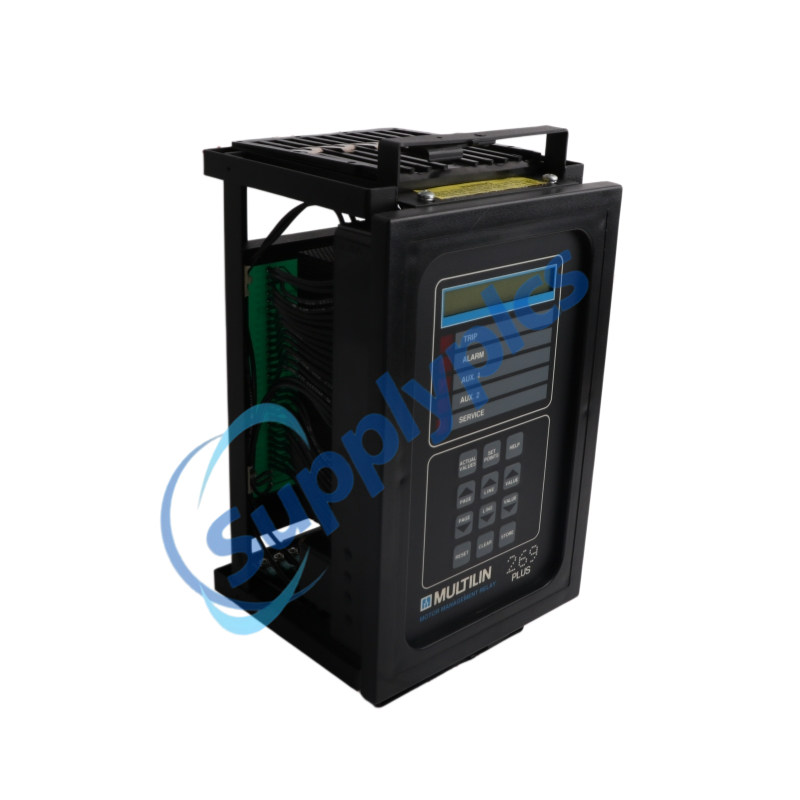

الأنابيب GE 269PLUS-D/O-100P-125VDC هو ريلاي رقمي قائم على المعالج الدقيق صمّمته شركة GE Multilin لتقديم حمايةٍ كاملةٍ ومراقبةٍ وتحكمٍ في المحركات الصناعية ثلاثية الطور التيار المتناوب. ويُعد هذا 269PLUS-D/O-100P-125VDC يربط بين نمذجة الحرارة المتقدمة، واستشعار درجة الحرارة باستخدام مقاومات الحرارة (RTD) القابلة للبرمجة، ومنحنيات الحمل الزائد القابلة للتخصيص في وحدة واحدة مدمجة. ومدخل طاقة التحكم بجهد 125 فولت تيار مستمر يجعل هذا 269PLUS-D/O-100P-125VDC مناسباً بشكل خاص لمشاريع الترقية والمحطات الفرعية أو المصانع الصناعية القديمة التي تعمل بالتيار المستمر دون الحاجة إلى تحويل الجهد. وبفضل تصميم هيكله القابل للسحب (القابل للإزالة)، فإن 269PLUS-D/O-100P-125VDC يسمح للمشغلين بإزالة الريلاي لاختباره على المنضدة أو استبداله دون فصل التيار عن دائرة المحرك، مما يقلل بشكل كبير من وقت التوقف الناتج عن الصيانة. وتوفر تركيبة مستشعر مقاومة الحرارة البلاتيني (RTD) بقيمة 100 أوم (100P) مراقبة دقيقة لدرجة حرارة الجزء الثابت (ستاتور)، ما يضمن أن الحماية الحرارية تتماشى مع ظروف تسخين المحرك الفعلية. ويتم البرمجة عبر لوحة مفاتيح مكوّنة من 12 مفتاحًا وشاشة عرض رقمية واضحة (LCD)، مما يلغي الحاجة إلى أجهزة خارجية أثناء الإعداد الأولي أو التعديلات الميدانية.
محطات الضخ – مضخات طرد مركزي، مضخات تقوية، مضخات آبار عميقة، محركات مضخات تغذية الغلايات
أنظمة التدفئة والتهوية وتكييف الهواء – ضواغط المبردات، مراوح أبراج التبريد، محركات وحدات معالجة الهواء، مراوح المكثف
أنظمة النقل – مناولة المواد السائبة، ناقلات خط التجميع، الناقلات الأرضية المستخدمة في المناجم
محطات الضواغط – ضواغط الهواء، ضواغط التبريد، ضواغط خطوط أنابيب الغاز الطبيعي
أنظمة المراوح والمنفاخات – مراوح السحب المُحفَّز (ID)، مراوح الدفع المُجبَر (FD)، مراوح التهوية
معدات التكسير والطحن – محطِّمات الصخور، وآلات الطحن، والمحطِّمات الدقيقة، والمُقطِّعات
خلاطات ومثبطات – المفاعلات الكيميائية، وخلاطات معالجة الأغذية، وخلاطات المعلَّقات
أنظمة المساعدة في توليد الطاقة – مضخات مياه التبريد، وناقلات نقل الفحم، ومحرِّكات مناولة الرماد
محرِّكات مغذَّاة بواسطة محركات التحكم بالتردد المتغير (VFD) – تم اختبارها عند ترددات تتراوح بين ١٥ و٣٠٠ هرتز
تصميم العلبة القابلة للسحب – هيكل قابل للإزالة يسمح باستخراج المرحل وإجراء الاختبارات عليه على المنضدة دون فصل التغذية الكهربائية عن دائرة المحرِّك
طاقة تحكُّم تبلغ ١٢٥ فولت تيار مستمر – تقبل بشكل أصلي إمدادًا كهربائيًّا بجهد ١٢٥ فولت تيار مستمر، وهي مثالية للمصانع والمحطات الفرعية الصناعية التي تعمل بالتيار المستمر دون الحاجة إلى تحويل خارجي
مستشعر درجة الحرارة من نوع مقاومة البلاتين الحرارية (Pt100) بقيمة 100 أوم – قياس مباشر لدرجة حرارة الستاتور بدقة عرض تبلغ ±2°م مع نقاط إنذار/إيقاف قابلة للبرمجة تتراوح بين 0–200°م
منحنى التحميل الزائد المخصص FlexCurve™ – يُنشئ ملفات شخصية سلسة لمعدل التيار مقابل الزمن مُخصصة للتطبيق، وتتوافق مع منحنيات تلف المحرك غير القياسية
التعلم التكيّفي MotorMatch – يقيس تلقائيًّا ويتعلّم تيارات التشغيل الأولية الفعلية، وأزمنة التسارع، وفترات التبريد، ومقدار التيار المتسلسل السلبي (عامل K) لتقديم حماية مُحسَّنة خصيصًا لموقع التركيب
نمذجة حرارية محسَّنة – تجمع بين حساب I²t وردود فعل درجة الحرارة من مستشعرات RTD؛ حيث تعكس سعة التحمل الحراري القيمة الأعلى من هاتين القيمتين
خاصية التبريد الأسّي – تحاكي معدلات تبريد المحرك الفعلية مع إعدادات خفض عامل التحميل الكامل (FLC) ووقت التبريد أثناء التشغيل
إمكانية إعادة التشغيل الطارئة – يسمح بإعادة التشغيل مرة واحدة بعد انقطاع التحميل الزائد عن طريق مسح الذاكرة الحرارية، وهو أمر بالغ الأهمية في حالات الإنتاج أو الحالات الحرجة من حيث السلامة
مجموعة شاملة لحماية الأعطال – تشمل الحماية من التحميل الزائد (8 منحنيات قياسية)، وانغلاق الدوار، والانقطاع السريع/الانسداد الميكانيكي، وعدم التوازن/التشغيل أحادي الطور، والدوائر القصيرة، وعطل الأرضي، وضعف التيار، وارتفاع درجة حرارة المُستَهْدِر
اتصال RS-485 باستخدام بروتوكول Modbus RTU – دمج فعّال من حيث التكلفة مع أنظمة التحكم والإشراف الموزعة (SCADA) وأنظمة التحكم الموزّع (DCS) وأنظمة التحكم المنطقي القابل للبرمجة (PLC) لمراقبة العمليات عن بُعد واسترجاع البيانات
يقيس باستمرار متوسط التيارات لكل طورٍ على حدة، والتيار التسرّبي إلى الأرض، ودرجات حرارة مقاومات اكتشاف الحرارة (RTD)، ونسبة عدم التوازن، والسعة الحرارية المتبقية
يقارن القيم المقاسة مع نقاط الضبط الخاصة بالحماية المُبرمَجة من قِبل المستخدم (مثل التحميل الزائد، وعطل الأرضي، وضعف التيار، ودرجة الحرارة، وعدم التوازن، إلخ.)
يُصدِر أوامر إنذار أو انقطاع إلى المرحل الرئيسي المؤقّت، أو مرحل الإنذار، أو المرحلات المساعدة عند تجاوز الظروف للحدود المحددة
يسجّل سبب آخر انقطاع وقيم ما قبل الانقطاع لتشخيص الأعطال بعد وقوعها
يسجّل البيانات الإحصائية للمحرك (StatTrac)، بما في ذلك ساعات التشغيل، وعدد مرات التشغيل منذ التسليم، وإجمالي عدد عمليات التوقف حسب النوع، وإجمالي الميغاواط-ساعة.
يُجري فحوصات تشخيصية ذاتية مستمرة بغض النظر عن حالة تشغيل المحرك.
السؤال ١: ما المقصود بتسمية النموذج 269PLUS-D/O-100P-125VDC؟
A1: D/O تشير إلى النسخة القابلة للسحب (الغلاف القابل للإزالة)؛ وتشير العلامة 100P إلى أجهزة استشعار درجة الحرارة من نوع RTD البلاتيني بمقاومة 100 أوم؛ أما 125VDC فهي قيمة جهد مصدر الطاقة للتحكم.
السؤال ٢: هل يمكن لجهاز 269PLUS-D/O-100P-125VDC حماية المحركات التي تُغذَّى من محركات التردد المتغير (VFD)؟
A2: نعم. يمكن تخصيص 269PLUS-D/O-100P-125VDC تم اختباره مع تيارات وترددات محركات التردد المتغير (VFD) ومحركات التعديل العرضي للنبض (PWM) تتراوح بين ١٥ و٣٠٠ هرتز.
السؤال ٣: ما الميزة التي يوفّرها تصميم الغلاف القابل للسحب؟
A3: يسمح الغلاف القابل للسحب بإخراج 269PLUS-D/O-100P-125VDC المرحل لاختباره على المنضدة أو استبداله دون إيقاف المحرك أو قطع التيار الكهربائي عن الدوائر عالية التيار، وذلك بفضل اتصالات التوصيل القصيرة على مدخلات المحولات الحالية (CT) ومخرجات مرحل الانقطاع.
السؤال ٤: هل يتطلب جهاز 269PLUS-D/O-100P-125VDC برامج برمجة منفصلة؟
الإجابة 4: لا. يتم إكمال التهيئة الأساسية مباشرةً عبر لوحة المفاتيح ذات الـ12 مفتاحًا الموجودة على اللوحة الأمامية وشاشة العرض LCD. أما التهيئة المتقدمة وتحديثات البرامج الثابتة فيمكن تنفيذها باستخدام برنامج EnerVista 269 Setup عبر واجهة RS-485.
السؤال ٥: ما هي ميزة إعادة التشغيل الطارئة؟
ج5: عند تفعيلها، تسمح ميزة إعادة التشغيل الطارئة لـ 269PLUS-D/O-100P-125VDC بإعادة تعيين المحرك وإعادة تشغيله يدويًّا بعد انقطاع ناتج عن الحمل الزائد، وذلك بمسح الذاكرة الحرارية التراكمية لقيمة I²t، وهي ميزة مفيدة في حالات إعادة التشغيل الحرجة للإنتاج أو الحالات المرتبطة بالسلامة.
