개요

브랜드명:	제너럴 일렉트릭
모델 번호:	269PLUS-D/O-100P-125VDC
원산지:	미국
포장 세부 정보:	새제품, 공장 밀봉
배송 시간:	재고 보유 시 배송 기간
결제 조건:	T/T

견적 문의

영업 관리자:	스텔라
이메일 보내기:	[email protected]
WhatsApp으로 문의:	+86 18159889985

사양

제조업체	GE 멀티린 (제너럴 일렉트릭)
제품 시리즈	269 플러스 모터 관리 릴레이
부품 번호	269PLUS-D/O-100P-125VDC
제품 유형	디지털 모터 보호 릴레이
형태 요인	풀아웃(분리 가능) – D/O 지정
제어 전원 공급	125 VDC(내장); 광범위 범위 옵션 지원: 90–300 VDC 또는 80–265 VAC
상(Phase) CT 입력	5 A 또는 1 A 2차 전류(프로그래밍 가능)
접지(Ground) CT 입력	5 A 2차 전류 또는 50:0.025 A 제로시퀀스 CT
RTD 센서 유형	100 Ω 백금(Pt100) – 100P 지정
RTD 입력	12개의 프로그래밍 가능한 RTD 채널
디지털 입력	5개의 공장 프로그래밍됨
출력 릴레이	4개(트립, 알람, 보조 1, 보조 2)
아날로그 출력	1개의 프로그래밍 가능(4–20 mA, 0–1 mA 또는 0–20 mA)
통신 인터페이스	Modbus RTU 프로토콜을 지원하는 RS-485
프로그래밍 인터페이스	12키 키패드; 48자 알파뉴메릭 LCD 디스플레이
과부하 곡선	8개의 표준 곡선 + 사용자 정의 FlexCurve™
작동 온도	–25°C ~ +60°C(표준) / –40°C ~ +70°C(확장)
보관 온도	–40°C ~ +80°C
고도 등급	최대 2000 m (IEC 1010-1)
외형 치수(높이 × 길이 × 폭)	약 289 mm × 192 mm × 121 mm(11.4″ × 7.6″ × 4.8″)
무게	약 5.04 kg(11.1 lbs)
전력 소비	최대 ≤20 VA; 120 VAC/125 VDC 시 100 ms 유지 시간
트립 시간 정확도	±1초(트립 시간 ≤13초인 경우) / ±8%(트립 시간 >13초인 경우)
검출 수준 정확도	1차 CT 암페어의 ±1%
운전 시간 카운터 정확도	±1%
임펄스 테스트 등급	IEC 255-5, 0.5 줄, 5 kV
원산지	미국

제품 설명

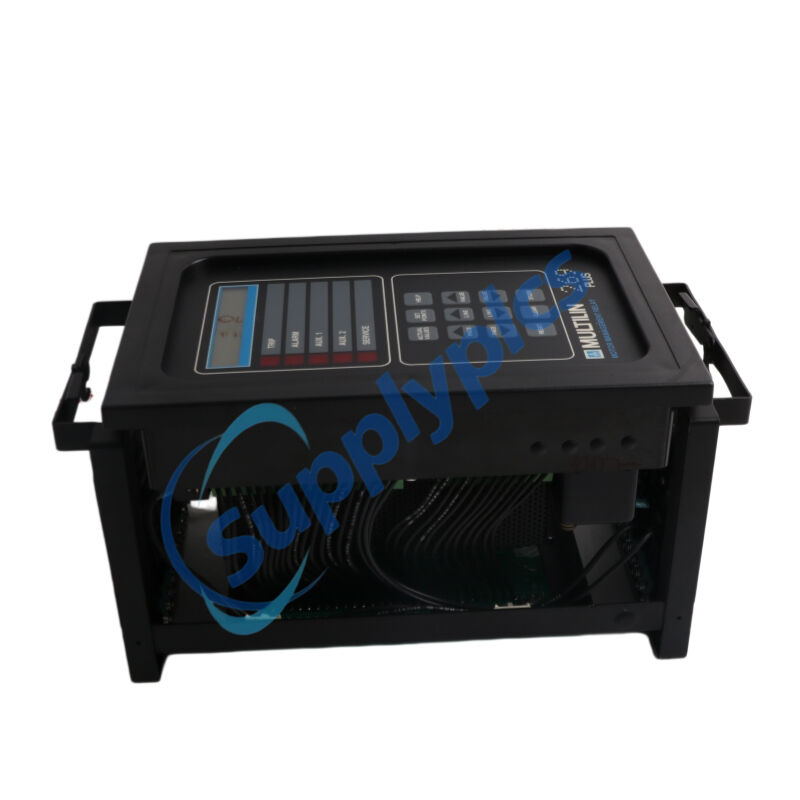

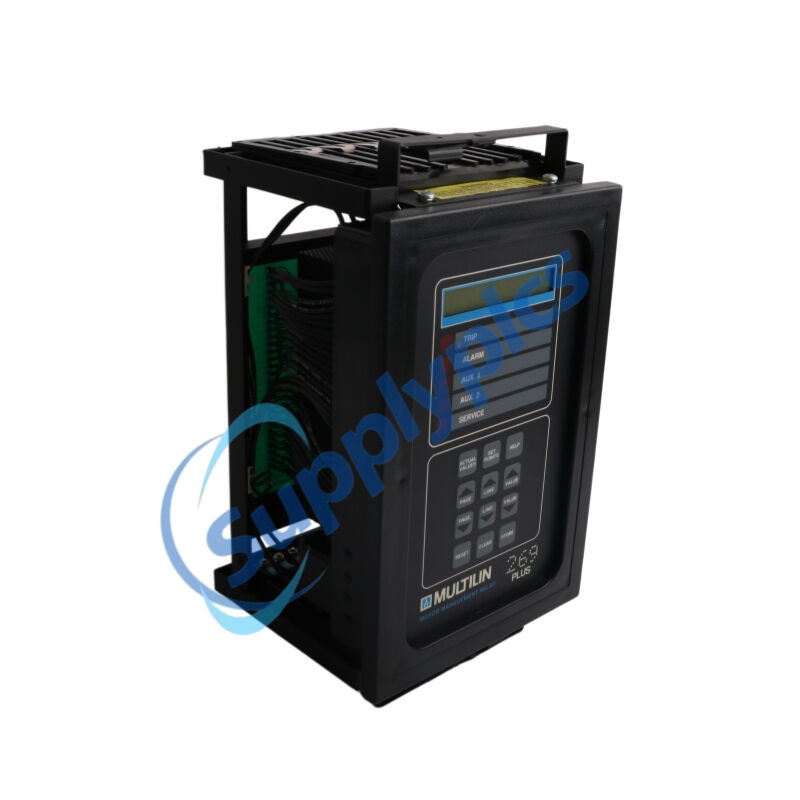

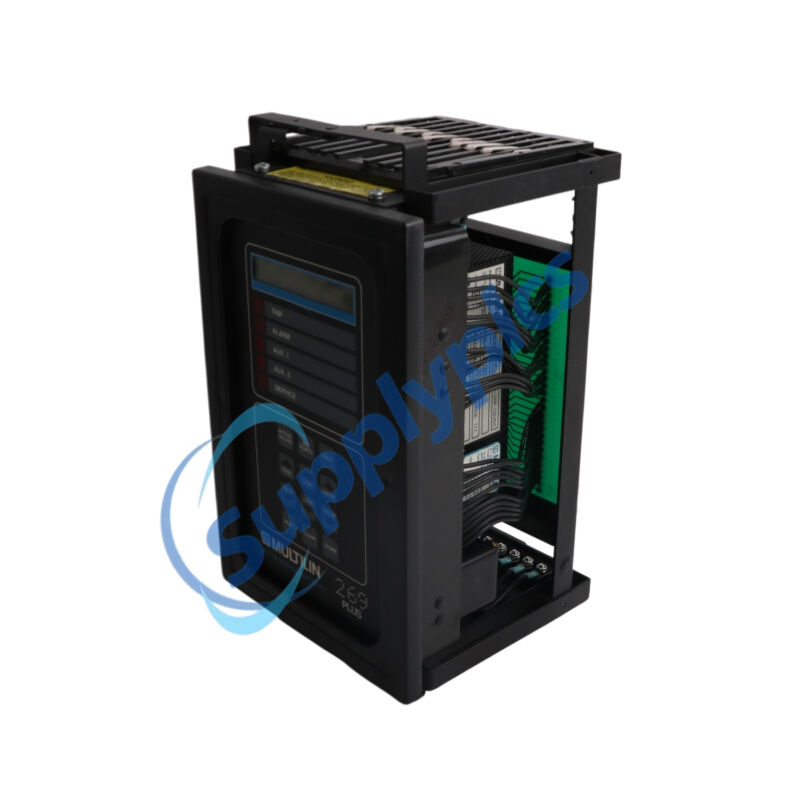

The GE 269PLUS-D/O-100P-125VDC 는 GE 멀티린(Multilin)사가 개발한 마이크로프로세서 기반 디지털 계전기로, 삼상 교류 산업용 모터에 대한 완전한 보호, 모니터링 및 제어 기능을 제공하도록 설계되었습니다. 이 제품은 269PLUS-D/O-100P-125VDC 고급 열 모델링, 프로그래밍 가능한 RTD 온도 감지 및 사용자 정의 가능한 과부하 특성 곡선을 하나의 소형 유닛에 통합합니다. 125 VDC 제어 전원 입력 방식으로 인해 이 269PLUS-D/O-100P-125VDC 제품은 전압 변환 장치를 필요로 하지 않아 리트로핏(개량) 프로젝트 및 기존 DC 전원 공급 방식의 변전소 또는 산업 시설에 특히 적합합니다. 드로우아웃(분리 가능) 케이스 구조를 채택하여 269PLUS-D/O-100P-125VDC 운전자가 모터 회로를 정전하지 않고도 릴레이를 벤치 테스트 또는 교체를 위해 분리할 수 있도록 하여, 정비 관련 가동 중단 시간을 크게 줄입니다. 100 Ω 백금 RTD 센서 구성(100P)은 정확한 스테이터 온도 모니터링을 제공하여 열 보호 기능이 실제 모터 발열 조건과 정확히 일치하도록 합니다. 프로그래밍은 12키 키패드와 선명한 LCD 디스플레이를 통해 수행되므로 초기 설정 또는 현장 조정 시 외부 장치가 필요하지 않습니다.

응용 분야

펌프장 – 원심 펌프, 부스터 펌프, 심정수 펌프, 보일러 급수 펌프 모터
HVAC 시스템 – 냉각수 냉각기 압축기, 냉각 타워 팬, 공기 처리 장치 모터, 응축기 팬
컨베이어 시스템 – 대량 물자 취급 장비, 조립 라인 컨베이어, 광산 지상 컨베이어
압축기장 – 공기 압축기, 냉장 압축기, 천연가스 파이프라인 압축기
팬 및 블로어 시스템 – 유도 송풍(ID) 팬, 강제 송풍(FD) 팬, 환기 팬
파쇄 및 분쇄 장비 – 암석 파쇄기, 분쇄 밀, 분쇄기, 절단기
믹서 및 어지테이터 – 화학 반응기, 식품 가공용 믹서, 슬러리 교반기
발전 보조 시스템 – 냉각수 펌프, 석탄 취급 컨베이어, 재 처리용 모터
변주파 구동기(VFD) 공급 모터 – 주파수 15~300 Hz 범위에서 테스트 완료

특징

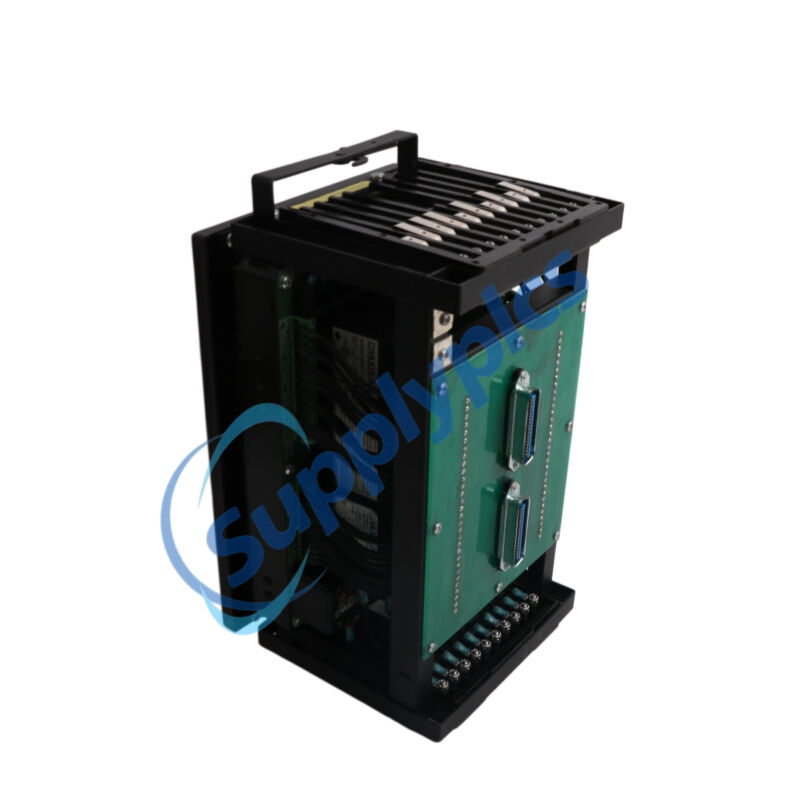

풀아웃 케이스 구조 – 분리 가능한 섀시로, 모터 회로의 전원을 차단하지 않고도 계전기를 분리하여 벤치 테스트를 수행할 수 있음
125 VDC 제어 전원 – 125 VDC 전원을 직접 수용 가능하며, 외부 변환 장치 없이 DC 전원을 사용하는 산업용 플랜트 및 변전소에 이상적임
100 Ω 백금 RTD(Pt100) 온도 감지 – 스테이터 직접 온도 측정; ±2°C의 표시 정확도 및 0–200°C 범위에서 프로그래밍 가능한 경보/차단 설정점
FlexCurve™ 맞춤형 과부하 곡선 – 비표준 모터 손상 곡선과 일치하는 부드러운, 애플리케이션별 전류-시간 프로파일 생성
MotorMatch 적응 학습 기능 – 실제 인러시 전류, 가속 시간, 냉각 시간, 음순서 전류 기여도(K-팩터)를 자동으로 측정하고 학습하여 현장 최적화 보호 제공
향상된 열 모델링 – I²t 계산과 RTD 온도 피드백을 결합; 열 용량은 두 값 중 더 높은 값을 반영
지수 함수적 냉각 특성 – FLC 감소 및 운전 중 냉각 시간 설정을 통해 실제 모터 냉각 속도를 모방
응급 재시작 기능 – 과부하 트립 후 열 메모리 초기화를 통해 단일 재시작을 허용하며, 생산 또는 안전이 중요한 상황에서 필수적임
포괄적인 고장 보호 기능 세트 – 과부하(8가지 표준 곡선), 정지 로터, 급속 트립/기계적 고착, 불균형/단상 운전, 단락 회로, 접지 고장, 저전류, 스테이터 과열 포함
RS-485 모드버스 RTU 통신 – 원격 모니터링 및 데이터 검색을 위한 SCADA, DCS 또는 PLC 시스템과의 비용 효율적인 연동

기능

평균 전류 및 개별 상 전류, 누설 전류, RTD 온도, 불균형 비율, 잔여 열 용량을 지속적으로 측정
측정값을 사용자 프로그래밍 방식으로 설정한 보호 동작치(과부하, 접지 고장, 저전류, 온도, 불균형 등)와 비교
조건이 임계값을 초과할 경우 주 래치 릴레이, 경보 릴레이 또는 보조 릴레이에 경보 또는 트립 명령을 발행
최근 트립 원인 및 트립 직전 측정값을 기록하여 사후 고장 진단에 활용
운전 시간, 시운전 이후 시작 횟수, 유형별 총 운행 횟수, 총 메가와트시(MWh) 등 통계적 모터 데이터(StatTrac)를 기록합니다.
모터의 작동 상태와 관계없이 지속적인 자체 진단 검사를 수행합니다.

자주 묻는 질문(FAQ)

Q1: 모델 명칭 '269PLUS-D/O-100P-125VDC'는 무엇을 의미합니까?
A1: D/O는 드로우아웃(분리 가능한 케이스) 버전을 의미하며, 100P는 100 Ω 백금 RTD 온도 센서를 나타내고, 125VDC는 제어 전원 공급 장치의 정격 전압입니다.

Q2: 269PLUS-D/O-100P-125VDC는 가변 주파수 구동기(VFD)에서 공급되는 모터를 보호할 수 있습니까?
A2: 네. 269PLUS-D/O-100P-125VDC vFD 및 PWM 구동 전류 및 주파수(15~300 Hz 범위)에 대해 테스트를 완료하였습니다.

Q3: 드로우아웃 케이스 설계의 장점은 무엇입니까?
A3: 드로우아웃 케이스를 통해 269PLUS-D/O-100P-125VDC cT 입력 및 트립 릴레이 출력 단자에 단락 접점이 적용되어 모터를 정지하거나 고전류 회로를 차단하지 않고도 릴레이를 벤치 테스트 또는 교체용으로 분리할 수 있습니다.

Q4: 269PLUS-D/O-100P-125VDC는 별도의 프로그래밍 소프트웨어가 필요한가요?
A4: 아니요. 기본 구성은 전면 패널의 12키 키패드 및 LCD 디스플레이를 통해 직접 완료됩니다. 고급 구성 및 펌웨어 업그레이드는 RS-485를 통해 EnerVista 269 설정 소프트웨어를 사용하여 수행할 수 있습니다.

Q5: 비상 재시작(Emergency Restart) 기능이란 무엇인가요?
A5: 활성화 시, 비상 재시작 기능을 통해 269PLUS-D/O-100P-125VDC 사용자는 과부하 트립 후 모터를 수동으로 리셋하고 재시작할 수 있으며, 이때 축적된 I²t 열 기억을 초기화합니다. 이는 생산 중단이 치명적인 상황 또는 안전 관련 재시작 시에 유용합니다.
