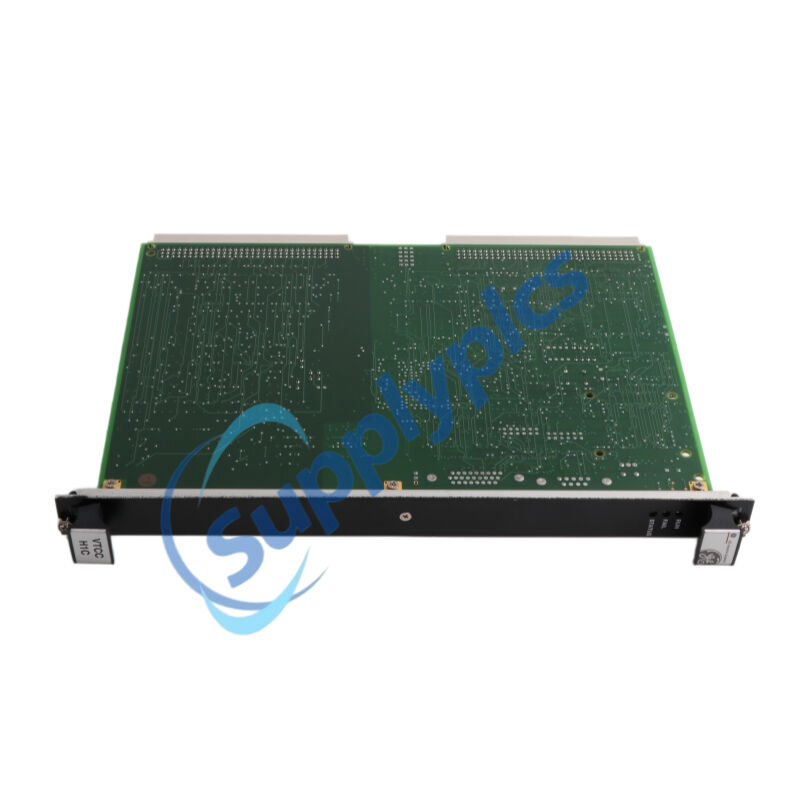

পণ্যের নাম: রিলে আউটপুট বোর্ড
ব্র্যান্ড নাম: জিই
মডেল নম্বর: IS200VTCCH1CBD
মূল দেশ: মার্কিন যুক্তরাষ্ট্র
ওয়ারেন্টি: ১২ মাস
ওয়াটসঅ্যাপ: +৮৬ ১৮১৫৯৮৮৯৯৮৫
ইমেইল: [email protected]
ব্র্যান্ড নাম: |
জেনারেল ইলেকট্রিক |
মডেল নম্বর: |
IS200VTCCH1CBD |
মূল দেশ: |
মার্কিন যুক্তরাষ্ট্র |
প্যাকেজিংয়ের বিবরণ: |
মূল, নতুন, কারখানা সিলযুক্ত |
বিতরণের সময়: |
স্টকে ডেলিভারির সময় |
পেমেন্ট শর্তাবলী: |
T⁄T |
|
বিক্রয় পরিচালক: |
স্টেলা |
|
ইমেইল পাঠান: |
|
|
ওয়াটসঅ্যাপে যোগাযোগ করুন: |
|
প্যারামিটার |
স্পেসিফিকেশন |
|
অংশ নম্বর |
IS200VTCCCH1CBD |
|
প্রস্তুতকারক |
জেনারেল ইলেকট্রিক (জিই) |
|
সিরিজ |
মার্ক VI স্পিডট্রনিক |
|
পণ্যের প্রকার |
থার্মোকাপল প্রসেসর বোর্ড |
|
চ্যানেলের সংখ্যা |
২৪টি থার্মোকাপল ইনপুট চ্যানেল |
|
সমর্থিত থার্মোকাপল প্রকার |
ই, জে, কে, এস, টি |
|
ইনপুট সিগন্যাল স্প্যান |
-8 মিলিভোল্ট থেকে +45 মিলিভোল্ট |
|
এএইচ রূপান্তর |
১৬-বিট রেজোলিউশন |
|
কোল্ড জাংশন কম্পেনসেশন |
দ্বৈত রেফারেন্স পয়েন্ট, ±2°F নির্ভুলতা |
|
স্যাম্পলিং হার |
সমস্ত ইনপুট একসাথে প্রতি সেকেন্ডে ১২০ নমুনা |
|
ফ্রন্ট প্যানেল সূচক |
৩টি LED: RUN (সবুজ), FAIL (লাল), STATUS (কমলা) |
|
সর্বোচ্চ থার্মোকাপল কেবল দূরত্ব |
সর্বোচ্চ ৩০০ মিটার (৯৮৪ ফুট) |
|
সর্বোচ্চ দ্বি-দিক কেবল রেজিস্ট্যান্স |
৪৫০ Ω |
|
বিচ্ছেদ ভোল্টেজ |
চ্যানেল-টু-ফিল্ড-টু-ব্যাকপ্লেন সম্পূর্ণ আইসোলেটেড (≥২৫০ V AC চ্যানেল-টু-চ্যানেল, ১৫০০ V AC ফিল্ড-টু-সিস্টেম) |
|
চালু তাপমাত্রা |
-৩০°C থেকে +৬৫°C (-২২°F থেকে +১৪৯°F) (সংরক্ষণ ও বর্ধিত পরিসর: -৪০°C থেকে +৮৫°C) |
|
পাওয়ার খরচ |
সাধারণত ≤১৫ ওয়াট |
|
মাত্রা (বোর্ড) |
২ × ১৮.৮ × ২৬.১ সেমি (২২.৫ × ২১৫ × ২৬০ মিমি) |
|
ওজন |
প্রায় ০.৩ কেজি – ০.৪৫ কেজি |
|
ফর্ম ফ্যাক্টর |
একক স্লট, VME সামঞ্জস্যপূর্ণ |
|
কনফরমাল কোটিং |
কঠোর পরিবেশের বিরুদ্ধে মানসম্মত সুরক্ষা |
|
বেস রিভিশনগুলি |
কার্যকরী রিভিশন: C / আর্টওয়ার্ক রিভিশন: B |

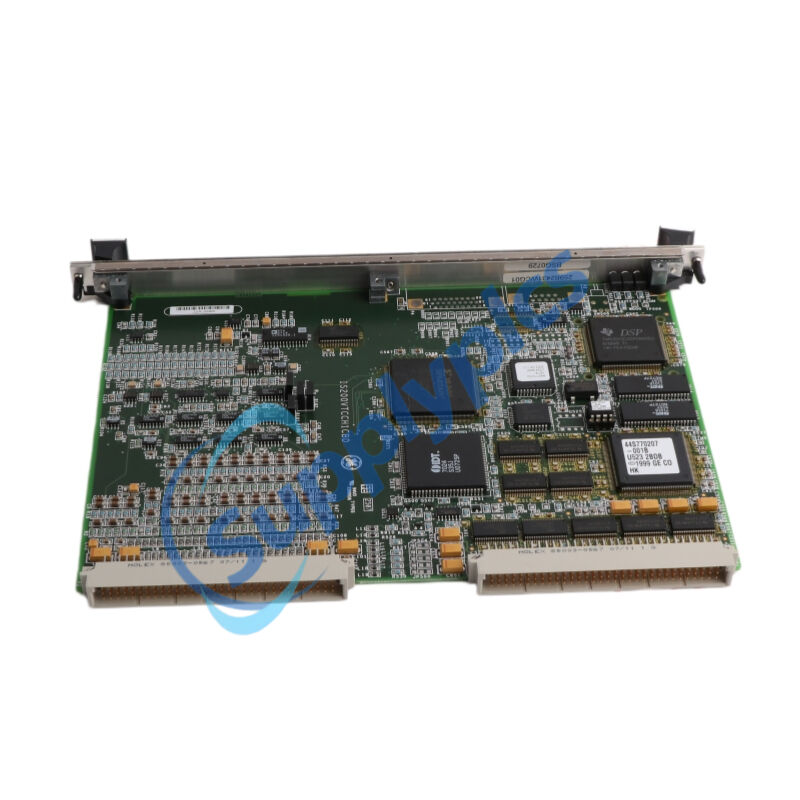

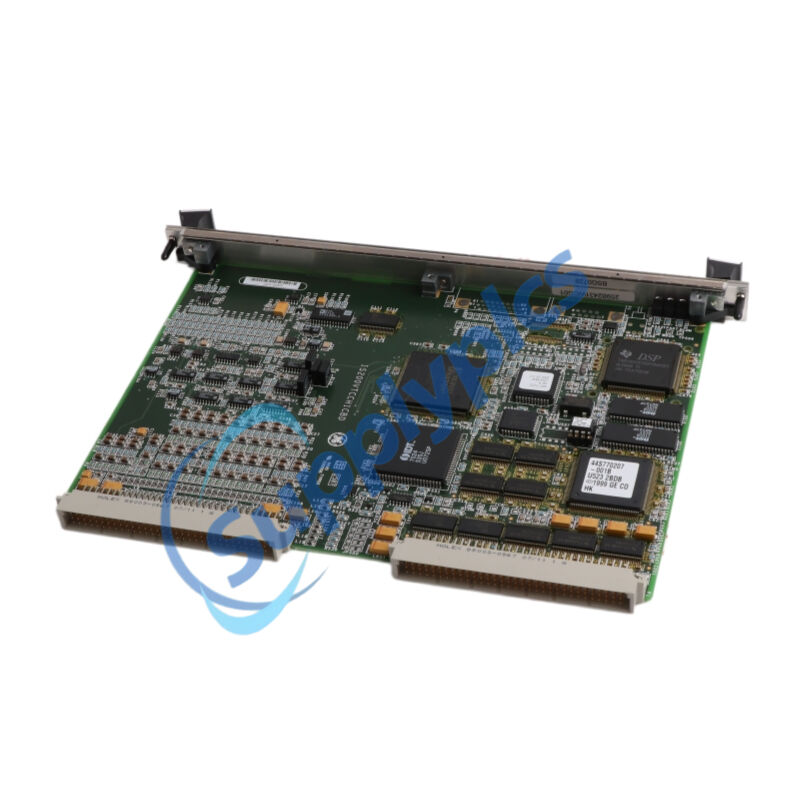

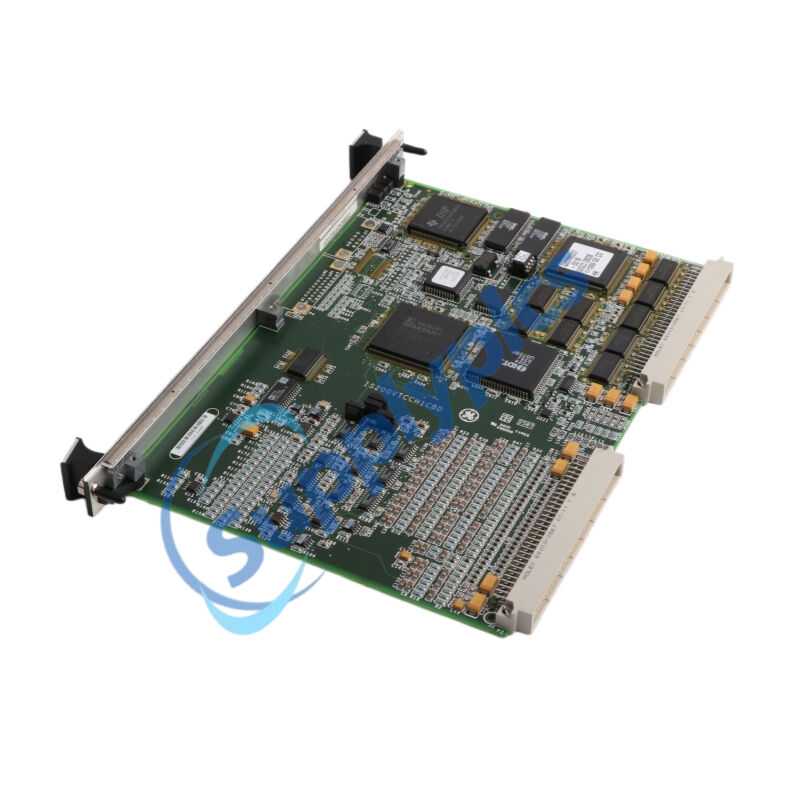

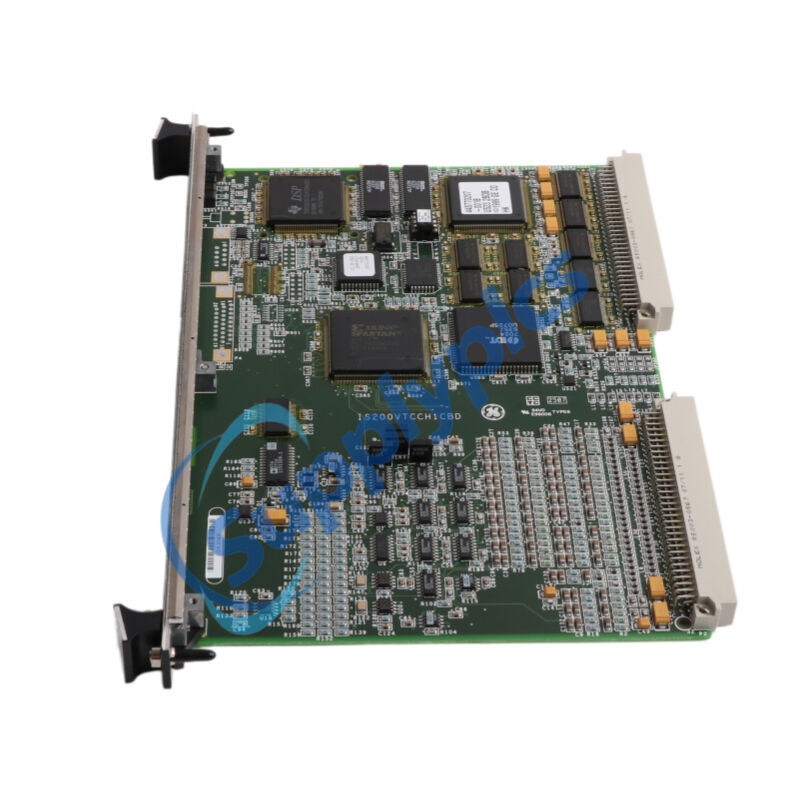

IS200VTCC1C8D হল জিই কর্তৃক উন্নয়ন করা একটি থার্মোকাপল প্রসেসর বোর্ড। এটি মার্ক VI নিয়ন্ত্রণ সিস্টেমের অংশ। থার্মোকাপল প্রসেসর বোর্ড VTCC থার্মোকাপল-ভিত্তিক নিয়ন্ত্রণ সিস্টেমের মধ্যে একটি গুরুত্বপূর্ণ উপাদান হিসেবে কাজ করে, যা বিভিন্ন থার্মোকাপল ইনপুট থেকে ডেটা প্রক্রিয়াকরণ ও ব্যাখ্যা করার মূল কার্যকারিতা প্রদান করে। বহুমুখী ব্যবহারের জন্য ডিজাইন করা হয়েছে, VTCC বোর্ডটি E, J, K, S (টীকা দেখুন) অথবা T প্রকারের সর্বোচ্চ ২৪টি থার্মোকাপল ইনপুট গ্রহণ করতে পারে, যা বিভিন্ন ধরনের থার্মোকাপল কনফিগারেশন ও অ্যাপ্লিকেশনের সাথে সামঞ্জস্য নিশ্চিত করে।
পরিমাপের নির্ভুলতা: থার্মোকাপল প্রসেসর বোর্ডটি কোল্ড জাংশন পাঠের বাইরে ৫৩ মিলিভোল্ট পর্যন্ত অত্যন্ত উচ্চ পরিমাপের নির্ভুলতা গর্বিত করে। এই অসাধারণ নির্ভুলতার স্তরটি সূক্ষ্ম নিয়ন্ত্রণ ও পর্যবেক্ষণ প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য নির্ভুল তাপমাত্রা পাঠ নিশ্চিত করে।
উদাহরণ: তাপমাত্রা নির্ভুলতা: উদাহরণস্বরূপ, টাইপ K থার্মোকাপল ব্যবহার করার সময়, এটি ১০০০ °F-এর মতো উচ্চ তাপমাত্রায়ও ৩ °F অত্যন্ত উৎকৃষ্ট নির্ভুলতা প্রদান করে। এই নির্ভুলতা Root Sum Square (RSS) পদ্ধতির মাধ্যমে কোল্ড জাংশনের অবদানকে বিবেচনায় নিয়ে অর্জিত হয়, যা বিস্তৃত পরিসরের কার্যকরী অবস্থার মধ্যে বিশ্বস্ত ও সুসংগত তাপমাত্রা পরিমাপ নিশ্চিত করে।
কমন মোড রিজেকশন: অসাধারণ কমন মোড রিজেকশন ক্ষমতা বৈশিষ্ট্যযুক্ত, যেখানে সুষম ইম্পিড্যান্স ইনপুট কনফিগারেশনের জন্য ৫০/৬০ হার্জে এসি কমন মোড রিজেকশন ১১০ ডিবি। এই উচ্চ স্তরের রিজেকশন অবাঞ্ছিত শব্দ ও ব্যাঘাতকে কার্যকরভাবে প্রতিরোধ করে, যার ফলে প্রক্রিয়াজাত ডেটা নির্ভুল থাকে এবং বাহ্যিক বৈদ্যুতিক ব্যাঘাত দ্বারা প্রভাবিত হয় না।
কমন মোড ভোল্টেজ: ±5 ভোল্ট কমন মোড ভোল্টেজ সহনশীলতা সহ, কমন মোড ভোল্টেজ স্তরের পরিবর্তনের প্রতি এটির শক্তিশালী প্রতিরোধ ক্ষমতা প্রদর্শন করে। এই বৈশিষ্ট্যটি বিভিন্ন পরিচালন পরিবেশে বোর্ডের বিশ্বস্ততা বৃদ্ধি করে এবং পরিমাপের নির্ভুলতা কমিয়ে দিতে পারে এমন সম্ভাব্য ভোল্টেজ ওঠানামা থেকে রক্ষা করে।
সাধারণ মোড প্রতিরোধ: অত্যন্ত উল্লেখযোগ্য নরমাল মোড প্রতিহত ক্ষমতা প্রদান করে, যেখানে 50/60 হার্জে 250 মিলিভোল্ট আরএমএস প্রতিহত করে 80 ডিবি কমিয়ে দেওয়া হয়। এই ক্ষমতা নিশ্চিত করে যে বোর্ডটি সিস্টেমের অভ্যন্তর থেকে উদ্ভূত শোর এবং ব্যাঘাতগুলি কার্যকরভাবে ফিল্টার করে, পরিমাপকৃত সংকেতগুলির অখণ্ডতা বজায় রাখে এবং সামগ্রিক নির্ভুলতা বৃদ্ধি করে।
স্ক্যান সময়: সময়োপযোগী এবং প্রতিক্রিয়াশীল ডেটা অর্জন নিশ্চিত করার জন্য, ৬০ হার্টজ অপারেশনের ক্ষেত্রে সমস্ত ইনপুট ১২০ বার প্রতি সেকেন্ডে এবং ৫০ হার্টজ অপারেশনের ক্ষেত্রে ১০০ বার প্রতি সেকেন্ডে দ্রুত হারে নমুনা গৃহীত হয়। এই দ্রুত স্ক্যান সময় রিয়েল-টাইম মনিটরিং এবং নিয়ন্ত্রণ নিশ্চিত করে, যা তাপমাত্রা পরিবর্তনের দ্রুত সনাক্তকরণ এবং প্রতিক্রিয়াকে সক্ষম করে, ফলে সিস্টেমের কার্যকারিতা ও বিশ্বস্ততা অপ্টিমাইজ করা হয়।
টার্মিনাল বোর্ড এবং VME র্যাকের মধ্যে সংযোগ, যেখানে থার্মোকাপল প্রসেসর বোর্ড অবস্থিত, মোল্ডেড প্লাগযুক্ত কেবলের মাধ্যমে স্থাপন করা হয়। এই কেবলগুলি একটি শক্তিশালী এবং নির্ভরযোগ্য সংযোগ প্রদান করে, যা সিগন্যালের অখণ্ডতা বজায় রাখে এবং সিগন্যাল হস্তক্ষেপ বা হারানোর ঝুঁকি কমিয়ে দেয়।
মোল্ডেড প্লাগ ডিজাইন একটি সুরক্ষিত সংযোগ নিশ্চিত করে, যা আকস্মিক বিচ্ছিন্নতা বা ডেটা ট্রান্সমিশনে ব্যাঘাতের সম্ভাবনা কমায়।
এই গঠিত কেবল সংযোগটি VTCC সিস্টেমের দক্ষতা এবং স্থিতিশীলতা আরও উন্নত করে, যা থার্মোকাপল ইনপুট এবং প্রসেসিং ইউনিটের মধ্যে সুষ্ঠু যোগাযোগকে সহজতর করে।
সিম্লেস ইন্টিগ্রেশনকে সহজতর করার জন্য, VTCC টার্মিনাল বোর্ড TBTC-এর সঙ্গে সংযুক্ত হয়, যেখানে থার্মোকাপল ইনপুটগুলি দুটি টার্মিনাল ব্লকে তারযুক্ত করা হয়। এই গঠিত সংযোগ ব্যবস্থাটি ইনস্টলেশন প্রক্রিয়াকে সরলীকৃত করে এবং থার্মোকাপল ও উপাদানের মধ্যে নিরাপদ ও সুসংগঠিত ইন্টারফেস নিশ্চিত করে।
টার্মিনাল বোর্ডে তারযোগ একত্রীকরণের মাধ্যমে ব্যর্থতার সম্ভাব্য বিন্দুগুলি কমানো হয়, যা সামগ্রিক সিস্টেমের বিশ্বস্ততা ও টেকসইতা বৃদ্ধি করে।
এই নমনীয়তা E, J, K, S এবং T ধরনের বিভিন্ন থার্মোকাপলের সাথে সামঞ্জস্যতা বিস্তার করে।
থার্মোকাপলের এই ব্যাপক গ্রহণযোগ্যতা এটিকে বিভিন্ন শিল্প ও অ্যাপ্লিকেশনে বিভিন্ন তাপমাত্রা পরিমাপের প্রয়োজনীয়তার সাথে খাপ খাওয়ানোর ক্ষমতা প্রদর্শন করে।
উচ্চ-তাপমাত্রার প্রক্রিয়া মনিটরিং করা হোক বা পরীক্ষাগার পরিবেশে নির্ভুল তাপমাত্রা নিয়ন্ত্রণ পরিচালনা করা হোক, VTCC বিভিন্ন ধরনের থার্মোকাপল থেকে ডেটা নির্ভুলভাবে ও দক্ষতার সাথে প্রক্রিয়া করে।
IS200VTCCH1CBD কী?
এটি GE দ্বারা মার্ক VI সিরিজের অধীনে উন্নয়ন করা একটি থার্মোকাপল প্রসেসর বোর্ড।
থার্মোকাপল ইনপুটগুলির জন্য হার্ডওয়্যার লিমিট চেকিং-এর উদ্দেশ্য কী?
হার্ডওয়্যার লিমিট চেকিং নিশ্চিত করে যে থার্মোকাপল ইনপুটগুলি অপারেটিং রেঞ্জের শেষ প্রান্তের কাছাকাছি নির্দিষ্ট উচ্চ ও নিম্ন স্তরের মধ্যে থাকে। যদি এই সীমা অতিক্রম করা হয়, তবে একটি লজিক সিগনাল ট্রিগার করা হয় এবং ইনপুটটি আর স্ক্যান করা হয় না, যা ভুল ডেটা প্রতিরোধ করতে সাহায্য করে।
প্রসেসর কীভাবে থার্মোকাপল ইনপুটগুলির জন্য সিস্টেম লিমিট চেকিং পরিচালনা করে?
বোর্ডটি প্রতিটি থার্মোকাপল ইনপুটের জন্য সিস্টেম লিমিট চেকিং-এর জন্য কনফিগারযোগ্য উচ্চ ও নিম্ন স্তর সক্ষম করে। এই সীমাগুলি অ্যালার্ম এবং সক্রিয়/নিষ্ক্রিয় করার ফাংশনালিটির জন্য সামঞ্জস্যযোগ্য, যা তাপমাত্রা মনিটরিংয়ের নমনীয়তা বৃদ্ধি করে।
টিএমআর (TMR) সিস্টেমে কী ভূমিকা পালন করে এবং কীভাবে এটি ত্রুটি সনাক্ত করে?
টিএমআর সিস্টেমগুলিতে, ভোট দেওয়া মান (মধ্যমা মান) থেকে পূর্বনির্ধারিত সীমার বাইরে বিচ্যুতি একটি ত্রুটির সংকেত দেয়। এই বৈশিষ্ট্যটি পৃথক চ্যানেলগুলিতে সম্ভাব্য সমস্যার প্রাথমিক সনাক্তকরণ প্রদান করে, যা সিস্টেমের বিশ্বস্ততা নিশ্চিত করে।
ভিটিসিসি সিস্টেমের মধ্যে টার্মিনাল বোর্ড এবং আই/ও বোর্ডগুলি কীভাবে চিহ্নিত করা হয়?
প্রতিটি টার্মিনাল এবং আই/ও বোর্ডকে একটি আইডি ডিভাইসের মাধ্যমে অনন্যভাবে চিহ্নিত করা হয়, যাতে সিরিয়াল নম্বর, বোর্ডের প্রকার, রিভিশন নম্বর এবং কানেক্টরের অবস্থান অন্তর্ভুক্ত থাকে। প্রত্যাশিত এবং পঠিত ডেটার মধ্যে অমিল হার্ডওয়্যার অসামঞ্জস্য ত্রুটি সক্রিয় করে, যা সিস্টেমের অখণ্ডতা বজায় রাখে।
