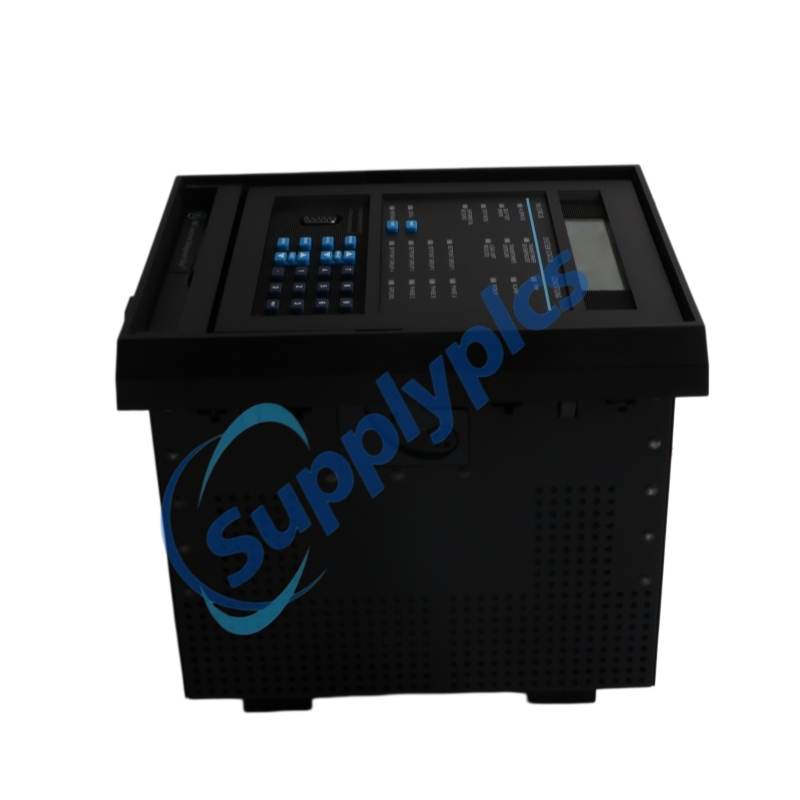

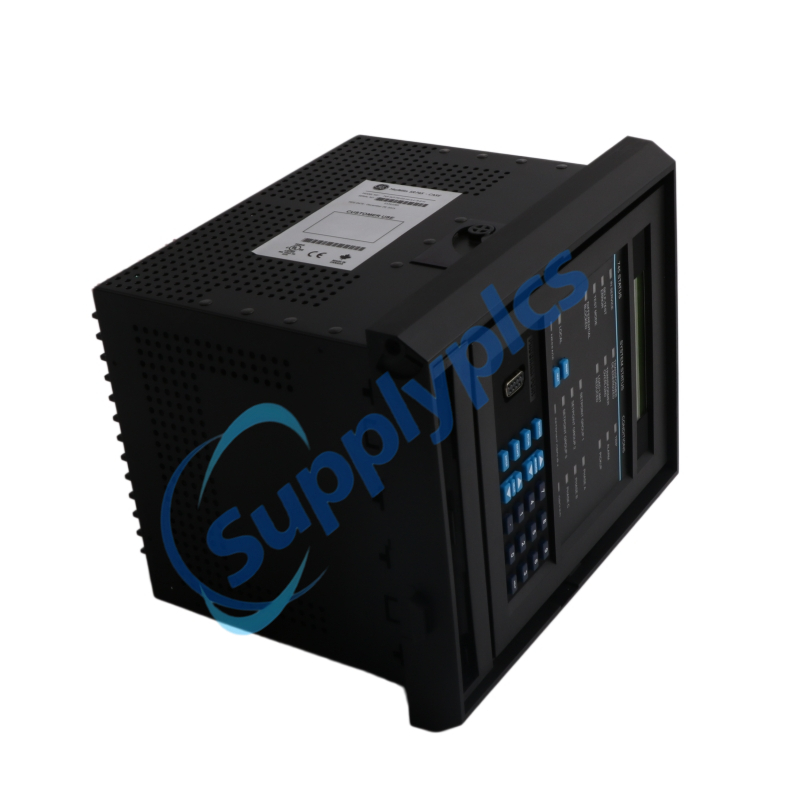

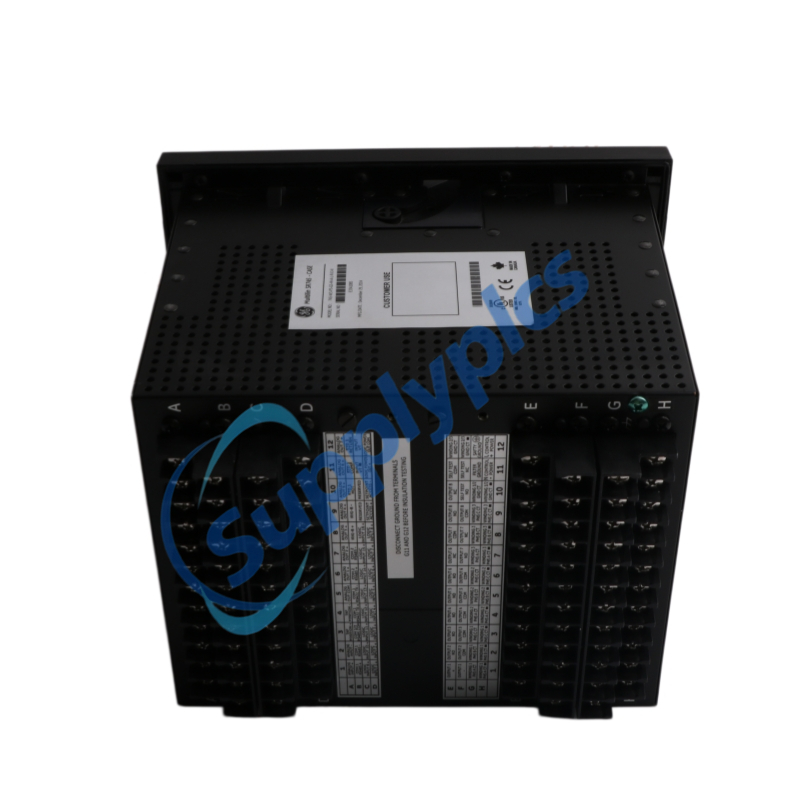

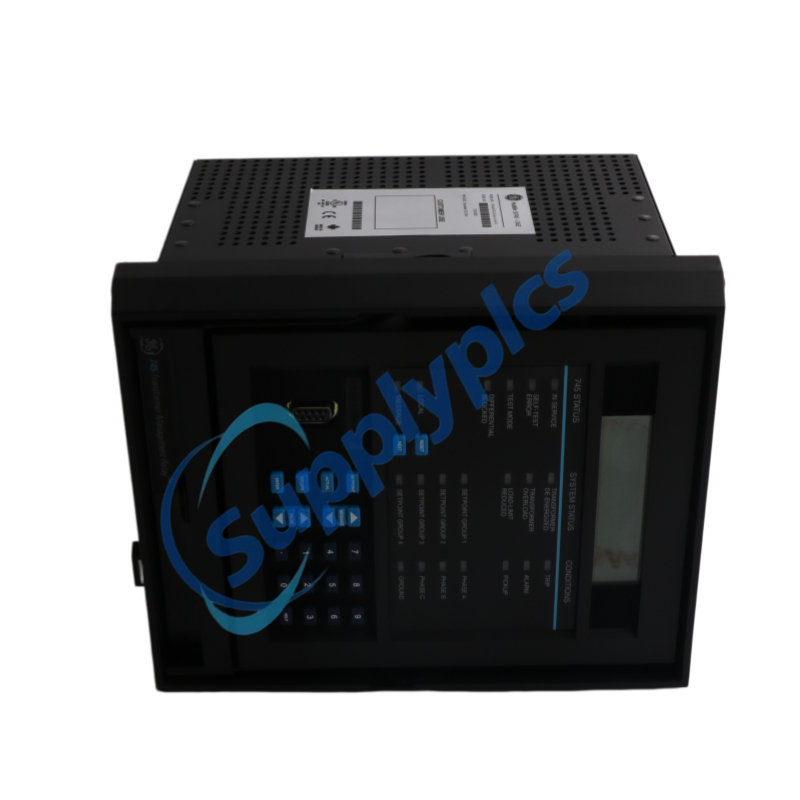

جهاز إدارة المحولات من شركة جنرال إلكتريك مولتيلاين نموذج SR745، الموديل 745-W3-P5-G5-HI-A-L-R-E-H، جاهز للشحن

الأنابيب جي إي 745‑W3‑P5‑G5‑HI‑A‑L‑R‑E‑H هو جهاز حماية رقمي قائم على المعالجات الدقيقة صمّمته شركة جي إي مولتيلاين لحماية المحولات الكهربائية ثلاثية اللفات، والمحولات الذاتية، والمفاعلات، سواءً كحماية أولية أو احتياطية. ويشكّل هذا الجهاز جزءًا من سلسلة SR الشهيرة، ويُعتبر 745‑W3‑P5‑G5‑HI‑A‑L‑R‑E‑H جهازًا متكاملًا يضم حماية تفاضلية نسبية ذات منحيين، مع حجب التيار الزائد الناتج عن التشغيل الأولي باستخدام التوافقيين الثاني والخامس، وكشف عطل الأرض المحدود، وعناصر شاملة للتيار الزائد والإثارة الزائدة (V/Hz) داخل غلاف واحد قابل للسحب. ويتميز 745‑W3‑P5‑G5‑HI‑A‑L‑R‑E‑H بشاشة LCD خلفية مضيئة بسعة 40 حرفاً، وبطبقة واقية مقاومة للتآكل، وبقدرة تحكم عالية المدى، وقدرة اتصال كاملة ببروتوكولي Modbus/DNP 3.0. ومع منطق FlexLogic™ القابل للبرمجة، وتكوين الترانسفورمرات الحالية (CT) التلقائي، ومراقبة فقدان العمر الافتراضي، وتوحيد الزمن باستخدام إشارة IRIG‑B، فإن 745‑W3‑P5‑G5‑HI‑A‑L‑R‑E‑H توفر حماية ذكية تقلل من متطلبات الصيانة للمحطات الفرعية الصناعية والخدمية ذات المتطلبات العالية.

• محولات الطاقة ثلاثية اللفات – حماية تفاضلية وإدارتها للوحدات الصغيرة والمتوسطة والكبيرة ذات اللفات الثلاث المنفصلة

• محولات رفع جهد المولد (GSU) – حماية احتياطية شاملة لوحدات المولد-المحول

• المحولات الذاتية – حماية تفاضلية وحماية ضد عطل التأريض المحدود

• المفاعلات – كشف حالات التشغيل الزائد والعُطل للمفاعلات المتوازية أو التسلسلية

• محولات ذات ثانويتين مزدوجتين – حماية مستقلة لكل لفة ثانوية

• محولات ذات طرفي مصدر مزودين بمفتاحين – تكوينات القاطع ونصفه أو الحافلة الحلقيّة

• أتمتة المحطات الفرعية – منفصلة أو مدمجة في أنظمة التحكم على مستوى الخلية

• توزيع الطاقة الصناعية – مصافي النفط، والمنشآت الكيميائية، ومصانع الصلب، ومراكز البيانات

• محطات الطاقة المتجددة – محولات الطاقة الشمسية، وطاقة الرياح، والطاقة الكهرومائية

• البنية التحتية الحرجة للشبكة الكهربائية – حيث يُطلب ارتفاع درجة الموثوقية وسرعة إزالة الأعطال

• حماية تفاضلية ثلاثية اللفات – حماية تفاضلية نسبية ذات منحدرين (87T) مع منحدر-1 مستقل (15–100%)، ومنحدر-2 (50–100%)، ونقطة ركود قابلة للضبط (KP) لحساسية فائقة واستقرار ممتاز أثناء الأعطال الخارجية

• حجب تلقائي للتشويهات التوافقيّة الناتجة عن التيار الأولي – طرق كبح تعتمد على التوافقي الثاني، أو التوافقي الثاني والخامس معًا، أو على أساس عملية التشغيل تمنع التشغيل الخاطئ أثناء التيارات الأولية المغناطيسية مع الحفاظ على السرعة اللازمة لاكتشاف الأعطال الداخلية

• قمع التحميل الزائد للتوافق الخامس – عنصر مخصص يمنع التشغيل التفاضلي أثناء أحداث التحميل الزائد لعلاقة الجهد إلى التردد (V/Hz)

• التفاضل اللحظي غير المقيد – يعمل دون تأخير مقصود عند حدوث أعطال داخلية شديدة لتقليل الضرر الواقع على المعدات

• عطل أرضي مقيد (RGF) – تفاضل التسلسل الصفري لاكتشاف حساس للأعطال الأرضية منخفضة الشدة في لفات التوصيل النجمي

• مجموعة وظائف الحماية من التيار الزائد الكاملة – عناصر الطور، والطور المحايد (3I₀)، والأرضي، والتسلسل السالب مع منحنيات التيار الزائد الفوري/الزمني: IEEE، IEC، GE IAC، الزمن المحدد، ومنحنيات FlexCurves™

• تكوين تلقائي لمحولات التيار – يتم توصيل جميع محولات التيار على التوالي النجمي؛ ويقوم الجهاز التلقائي بتصحيح زاوية الطور، والقيمة المقدارية، وتعويض التسلسل الصفري دون الحاجة إلى محولات تيار وسيطة خارجية

• تصحيح ديناميكي لعدم التطابق في نسبة التحويل للتيار المتناوب – يراقب ويعوّض تغيرات مُغيِّر التوصيل تحت الحمل (OLTC) في الوقت الفعلي

• مراقبة فقدان عمر المحول – يقدّر درجة حرارة النقطة الأشد سخونة، وعامل الشيخوخة، والحياة المتبقية للعازل وفق معياري IEEE C57.91-1995 / C57.96-1989

• حماية شاملة ضد التردد – حماية من انخفاض التردد (عنصرين)، وزيادة التردد (عنصر واحد)، ومعدل تغير التردد (أربعة عناصر) لتنفيذ إسقاط الأحمال المتقدم

• مجموعة حماية الجهد – الحماية من الإثارة الزائدة (V/Hz) باستخدام منحنيات زمنية محددة أو منحنيات IEC، وعناصر انخفاض الجهد وزيادة الجهد

• أربع مجموعات مستقلة من الإعدادات – يمكن تحديدها عبر مدخلات المنطق، أو لوحة التحكم الأمامية، أو الاتصالات لتكييفها مع تشكيلات النظام المختلفة

• محرك منطق قابل للبرمجة FlexLogic™ – مخططات الحماية والتحكم المُعرَّفة من قِبل المستخدم (القفل التبادلي، وتغيير مجموعات الإعدادات الديناميكية، وتشغيل الانقطاع المشروط) دون الحاجة إلى توصيلات خارجية

• علبة قابلة للسحب بالكامل مع قصر تلقائي لمتحولات التيار (CT) – يُسحب جزء المرحل خارجًا لاختباره على المنضدة أو استبداله دون فصل التيار عن الدائرة الرئيسية، مما يقلل وقت التوقف عن العمل إلى أدنى حدٍّ ممكن

• طلاء واقٍ متناسق (-H كلاحقة) – طبقة بوليمرية يتم تطبيقها في المصنع لحماية لوحة الدوائر المطبوعة (PCB) من الرطوبة، والملوثات العالقة في الهواء، والتآكل الكيميائي الخفيف في البيئات الصناعية القاسية

• أخذ عيّنات عالي الدقة بمعدل ٦٤ عيّنة لكل دورة – يمكّن من تحليل التوافقيات حتى التوافقي الحادي والعشرين، وحساب المجموع النسبي للتوافقيات (THD)، وعامل التخفيض التوافقي (وفق معيار ANSI/IEEE C57.110-1986)

• برنامج ثابت قابل للتحديث في الموقع – يمكن إضافة الميزات الجديدة والتحديثات في الموقع دون الحاجة إلى استبدال الأجهزة

• وضع المحاكاة مع تشغيل الموجات الزمنية – اختبار منطق المرحلات والإعدادات عن طريق حقن بيانات موجية عشوائية من ملفات تم إنشاؤها بواسطة الحاسوب

• تسجيل الأحداث والأعطال عالي السرعة – ١٢٨ حدثًا مؤرَّخًا زمنيًّا (بدقة تصل إلى ١ مللي ثانية)، و١٠ تسجيلات اهتزازية (كلٌّ منها يحتوي على ٣٢ دورة كهربائية، وبتنسيق COMTRADE)، وسجل بيانات لتحليل الأحداث بعد وقوعها

• مزامنة الوقت وفق معيار IRIG-B – وضع الطوابع الزمنية المزامنة عبر نظام تحديد المواقع العالمي (GPS) في محطات التحويل لتمكين التحليل المنسَّق للأحداث

• التواصل متعدد المنافذ – منفذ RS232 أمامي للاتصال المحلي بالحاسوب المحمول؛ ومنفذان خلفيان من نوع RS485/RS422 (يدعمان بروتوكولي Modbus RTU وDNP 3.0 المستوى ٢)؛ مع إمكانية اختيار منفذ إيثرنت من نوع 10BaseT (يدعم بروتوكولي Modbus TCP/IP)

• برنامج إعداد EnerVista 745 – بيئة واحدة لإعداد الجهاز ومراقبته وتشخيص أعطاله وعرض الموجات الزمنية واسترجاع الأحداث؛ ويدعم إنشاء ملفات الإعدادات والقيم المُحدَّدة مسبقًا وإدارتها دون اتصال بالجهاز

• سجل تدقيق الأمان – يسجّل جميع تغييرات التكوين من أجل الامتثال التنظيمي وإمكانية تتبع الأعطال

• طاقة تحكم واسعة النطاق (عالية) – ٩٠–٣٠٠ فولت تيار مستمر أو ٧٠–٢٦٥ فولت تيار متناوب، وتراوح التردد بين ٤٨–٦٢ هرتز، مما يلغي الحاجة إلى محولات خارجية في مشاريع الترقية

• شاشة LCD مُضاءة من الخلف ومُزوَّدة بلوحة مفاتيح محسَّنة بسعة ٤٠ حرفًا – تصفح محلي بديهي عبر قيم الإعداد المسبَق، والقيم الفعلية، والرسائل المستهدفة

• ٢٠ مؤشر LED لحالة التشغيل – تغذية مرئية فورية في الوقت الحقيقي عن حالة المرحلات، وحالة النظام، وحالات الانقطاع/الإنذار

• حماية بكلمة مرور أمنية – تقيّد التغييرات غير المصرح بها على قيم الإعداد المسبَق والتلاعب غير المشروع

• رصد التوافقيات – يقيس التوافقيات الفردية حتى التوافقي الحادي والعشرين، ومجموع التشوه التوافقي (THD) وفق معيار IEEE 519‑1986، وعامل خفض التحميل التوافقي

• يكتشف أعطال المحول الداخلية – يقارن التيار التفاضلي مع انحدارين مزدوجين مُعَدَّين مسبقًا مع قيد توافقي (التوافقي الثاني، أو المجموعة الثانية والخامسة معًا، أو القائم على حالة التشغيل الأولي)، ويُصدِر أوامر فصل التيار مع تجاهل التيارات الابتدائية العالية (Inrush) والتشبع الزائد (Overexcitation)

• يفصل الأعطال عالية الشدة بسرعة – عنصر تفاضلي غير مقيد يُفعِّل أمر الفصل دون تأخير مقصود عند حدوث أعطال داخلية شديدة لتقليل الضرر الواقع على المعدات

• يكتشف الأعطال الأرضية منخفضة الشدة – عطل أرضي مقيد (تفاضلي للترتيب الصفري) يكشف الأعطال القريبة من نقطة التوصيل المحايدة في لفات التوصيل النجمي

• يوفر حماية احتياطية ضد التيارات الزائدة – عناصر حماية ضد التيارات الزائدة في الطور والطور المحايد والأرضي والتسلسل السالب (IOC/TOC)، مع إمكانية اختيار أشكال المنحنيات (IEEE، IEC، IAC، FlexCurves™) لتحقيق التنسيق مع الأجهزة الواقعة لاحقًا في الدائرة

• يمنع ارتفاع درجة حرارة القلب المغناطيسي بشكل مفرط – حماية من الإثارة الزائدة (V/هيرتز) (عنصرين) باستخدام منحنى زمني ثابت أو منحنيات حسب معايير IEC

• يدعم إسقاط الأحمال وكشف التشغيل المعزول (Islanding) – عناصر للكشف عن انخفاض التردد (عنصرين)، وارتفاع التردد، ومعدل تغير التردد (أربعة عناصر) مع حدود قابلة للبرمجة

• يراقب حالة صحة محول الطاقة كأصل استثماري – يحسب درجة حرارة النقطة الأكثر سخونة، وعامل الشيخوخة، والحياة المتبقية للعازل وفقاً لمعايير IEEE لتخطيط الصيانة التنبؤية

• ينفّذ منطق أتمتة مخصّص – محرك FlexLogic™ يقوم بالقفل المحلي، والتبديل الدينامي لمجموعات الإعدادات، والتشغيل المسموح للقطع الكهربائي دون الحاجة إلى ريلايزات خارجية أو وحدات تحكم منطقية قابلة للبرمجة (PLCs)

• يسجّل بيانات الأعطال وتسلسل الأحداث – يلتقط ١٢٨ حدثاً مؤرخاً زمنياً (بدقة ١ ملي ثانية)، و١٠ تسجيلات اهتزازية (٣٢ دورة كهربائية)، وسجلات البيانات؛ ويمكن استرجاعها عبر لوحة التحكم الأمامية أو برنامج EnerVista

• يُكوِّن إعدادات مدخلات المحولات الحالية تلقائيًا – يصحح زاوية الطور، والقيمة المطلقة، وتعويض التسلسل الصفري تلقائيًا لتبسيط إعداد المحول

• يتم مزامنته مع وقت نظام تحديد المواقع العالمي (GPS) – يتيح مدخل إشارة IRIG-B وضع علامات زمنية دقيقة عبر محطة التحويل بأكملها لتحليل الأحداث بشكل منسق

• يتواصل مع أنظمة الإشراف والتحكم والإدارة الآلية (SCADA/DCS) – يرسل بيانات القياس في الوقت الفعلي، وحالة أجهزة الحماية، وسجلات الأعطال، والتسجيلات الذبذبية عبر بروتوكول Modbus RTU أو بروتوكول DNP 3.0 المستوى 2 أو عبر بروتوكول Modbus TCP/IP الاختياري

• يتيح إجراء اختبارات جهاز الحماية دون تشغيله على الخط – يسمح وضع المحاكاة بتشغيل الموجات المسجلة دون تطبيق طاقة كهربائية فعلية، للتحقق من منطق الحماية قبل التشغيل الفعلي
