Übersicht

Markenname:	General Electric
Modellnummer:	8750-CA-NS
Herkunftsland:	USA
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	Lieferzeit bei Lagerbestand
Zahlungsbedingungen:	T/T

Kontakt für Angebot

Verkaufsleiter:	Stella
E-Mail senden:	[email protected]
Kontakt über WhatsApp:	+86 18159889985

Spezifikationen

Parameter	Spezifikation
Teilenummer	8750-CA-NS
Produkttyp	Steuerungs-Träger / Rückwandplatine
Hersteller	Emerson (GE Fanuc / MTL)
Systemkompatibilität	PAC8000 Remote-I/O-System
Zulassung für explosionsgefährdete Bereiche	Klasse 1, Zone 2, Gruppen A–D, T6 / Zone 2, IIC T6
Modulkapazität	Zwei Steuergeräte/EBIMs (8521-XX-XX) + ein Netzteilüberwachungsgerät (8410-NS-PS)
Eingänge des Netzteilüberwachungsgeräts	Sieben (7) Stromausfall-Eingänge (Schraubklemmen)
Serielle Schnittstellen der Steuergeräte	Zwei (2) 9-polige D-Sub-Buchsen (weiblich)
Benutzersteuerung	Zwei „Statusänderungs“-Taster (Failover)
Netzteil	12,0 V Gleichstrom (±5 %) über 6-poligen Stecker (nur für Trägerplatine und PSM)
Masseanschlüsse	Zwei M4-Schraubklemmen
Railbus-Anschluss	Männlich außen
Montage	Flachplatte (4 Befestigungspunkte)
Abmessungen	25,2 × 20,7 × 6 cm
Höhe	28 mm (PCB-Oberseite); 55 mm (gesamt)
Gewicht	1,28 kg
Material	Träger: Lackiertes 1,6-mm-ZINTEC (BS EN 10152); PCB: Epoxidharz-Glasgewebe-Laminat
Betriebstemperatur	-40°C bis +70°C
Lagertemperatur	-40°C bis +85°C
Relative Luftfeuchtigkeit	5 % bis 95 % rel. Feuchte (nicht kondensierend)
ZERTIFIZIERUNGEN	FM Klasse 3611, CSA C22.2 Nr. 213, ATEX Kategorie 3 (EN 50021:1999)

Beschreibung

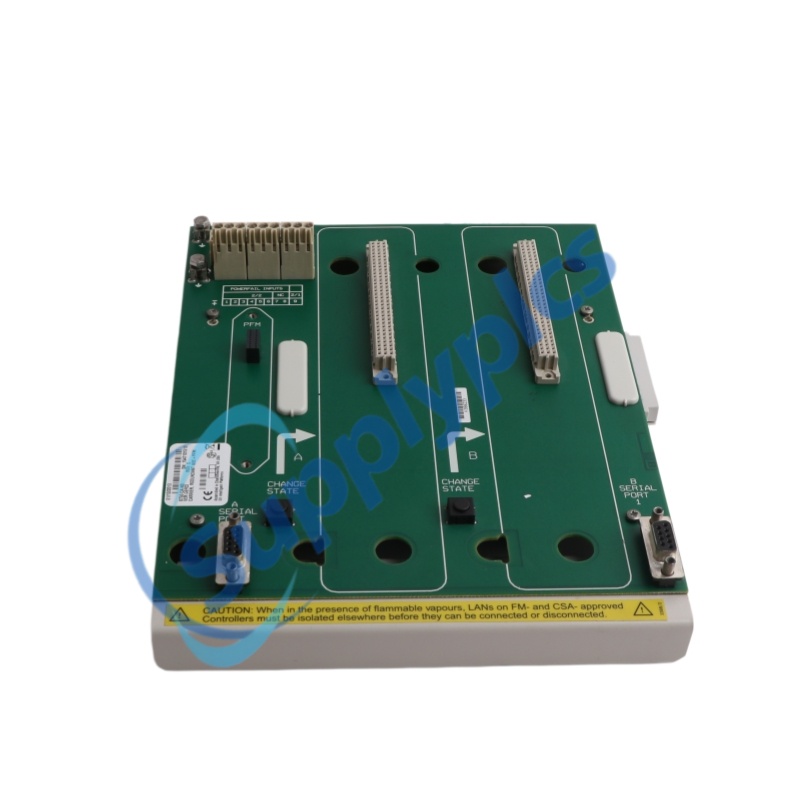

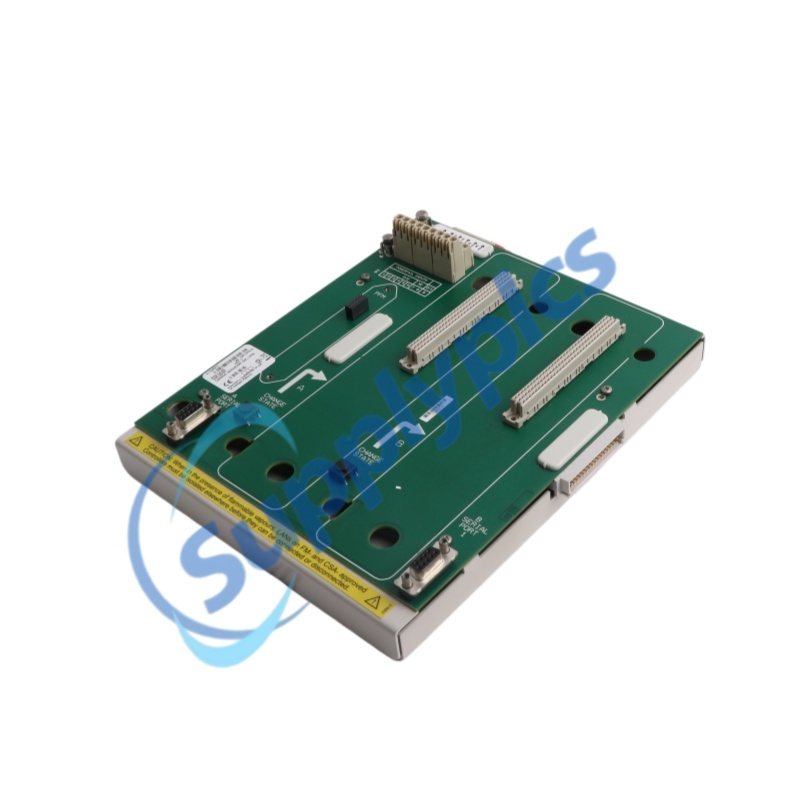

Die 8750-CA-NS ist ein Controller-Träger, der für das Emerson PAC8000 Remote-I/O-System konzipiert ist und die Montageplattform sowie die Backplane-Anbindung für bis zu zwei 8521‑XX‑XX Controller oder EBIMs und ein 8410‑NS‑PS Modul zur Überwachung der Stromversorgung. Dieses 8750‑CA‑NS trägermodul verteilt Steuersignale über den Railbus und verfügt über einen am hinteren Ende montierten Schraubklemmenblock für sieben Eingänge zur Erkennung von Stromausfällen, wodurch das 8410‑NS‑PS die Überwachung bis zu sieben Stromversorgungen ermöglicht und den Controller bei Ausfällen warnt. Mit manuellen Umschalttasten für Failover, integrierten seriellen Anschlüssen sowie Zertifizierung für explosionsgefährdete Bereiche der Klasse 1, Division 2 bzw. Zone 2 bietet das 8750‑CA‑NS eine robuste und wartbare Montageplattform für Controller in kritischen Anwendungen der industriellen Automatisierung.

Funktionen

Controller/EBIM-Hosting – Stellt mechanische Montage und Backplane-Anbindung für bis zu zwei Controller oder EBIMs des Typs 8521‑XX‑XX bereit
Überwachung der Stromversorgung – Nimmt bis zu sieben Signale für Stromausfälle über Schraubklemmen entgegen, wodurch der 8410‑NS‑PS den Controller über Stromversorgungsausfälle informieren kann
Manuelle Failover-Steuerung – Zwei Tasten ermöglichen die manuelle Zustandsänderung (Master/Standby/Offline) für jeden Controller/EBIM
Serielles Kommunikationszugriff – Zwei 9-polige D-Sub-Seriellanschlüsse bieten lokale Konnektivität für jeden Controller/EBIM
Träger-Stromversorgungsverteilung – Verteilt 12-V-DC-Strom an das PSM und nachgeschaltete Träger über einen dedizierten 6-poligen Stecker

Merkmale

Doppelte Controller/EBIM-Kapazität – Unterstützt zwei 8521-XX-XX-Controller oder EBIMs für redundante oder erweiterte Steuerkonfigurationen
Unterstützung für integrierten Stromversorgungsmonitor – Nimmt das Modul 8410-NS-PS mit sieben schraubklemmenbasierten Stromausfall-Eingängen für umfassendes Systemmonitoring auf
Manuelle Failover-Tasten – Zwei „Zustandswechsel“-Tasten ermöglichen manuelle Übergänge zwischen Master/Standby/Offline ohne Softwareeingriff
Serielle Anschlussmöglichkeit – Zwei 9-polige D-Sub-Buchsen (weiblich) ermöglichen lokalen seriellen Zugriff auf jeden Controller/EBIM
Zertifiziert für explosionsgefährdete Bereiche – FM-, CSA- und ATEX-Kategorie-3-Zulassung für den Einsatz in Klasse 1, Zone 2 / Division 2
Robuste Konstruktion – Lackierter Träger aus 1,6 mm starkem ZINTEC-Stahl mit Leiterplatte aus Epoxidharz-geflochtener Glasfaser-Laminat-Ausführung für hohe Haltbarkeit
Railbus-Integration – Stecker-Anschluss für Railbus ermöglicht nahtloses Verkettungsanschluss (Daisy-Chaining) zu I/O-Trägern

Betriebstheorie

Die 8750-CA-NS fungiert als zentrale Montage- und Interconnect-Grundstruktur für das Controller-Subsystem innerhalb eines PAC8000 Remote-I/O-Knotens. Der Träger nimmt bis zu zwei 8521‑XX‑XX controller oder EBIMs auf, die über den männlichen Ausgangsanschluss des Trägers mit dem Railbus verbunden werden, um mit nachgeschalteten I/O-Trägern und Modulen zu kommunizieren.

Ein Hauptmerkmal der 8750-CA-NS ist die Unterstützung für die 8410‑NS‑PS Modul zur Überwachung der Stromversorgung. Sieben Paar Schraubklemmen an der Rückseite des Trägers nehmen „Gesundheits“-Signale von externen Stromversorgungen entgegen. Der PSM überwacht diese Signale und warnt die Steuergeräte bei einem Ausfall einer Stromversorgung, um geeignete Failover- oder Abschaltmaßnahmen einzuleiten. Nicht genutzte Klemmpaare müssen kurzgeschlossen werden, um Fehlalarme zu vermeiden.

Zwei Taster mit Zustandswechsel ermöglichen die manuelle Steuerung des Status der Steuergeräte. Das Drücken des Tasters für ein Mastersteuergerät versetzt es in den Standby-Modus (sofern das aktuelle Standby-Gerät funktionsfähig ist); das Drücken des Tasters für ein Standby-Gerät versetzt es in den Offline-Modus; das Drücken des Tasters für ein Offline- oder Backup-Steuergerät führt eine erneute Synchronisierung durch und versetzt es zurück in den Standby-Modus. Dadurch ist ein manueller Failover, eine Wartungsisolation oder eine erneute Synchronisierung ohne Softwareeingriff möglich.

Der Träger bietet außerdem zwei 9-polige D-Sub-Seriellanschlüsse für die lokale Verbindung zu jedem Controller/EBIM sowie einen 6-poligen Anschluss an der Oberseite, der 12 V DC-Strom an das PSM und andere nachgeschaltete Träger verteilt. Dieser Stromanschluss versorgt die Controller/EBIMs selbst NICHT.

Häufig gestellte Fragen

F1: Welche Module können auf dem 8750-CA-NS montiert werden?

Die 8750-CA-NS nimmt bis zu zwei 8521‑XX‑XX controller oder EBIMs sowie ein 8410‑NS‑PS Power Supply Monitor-Modul auf.

F2: Welchen Zweck erfüllen die „Zustandsänderungs“-Tasten?

Die beiden Drucktasten ermöglichen manuelles Failover oder Statusänderungen des Controllers. Das Drücken der Taste für einen Master-Controller versetzt ihn in den Standby-Modus (sofern der Standby-Controller fehlerfrei ist); das Drücken der Taste für einen Standby-Controller versetzt ihn in den Offline-Modus; das Drücken der Taste für einen Offline- oder Backup-Controller führt eine Neusynchronisierung durch und versetzt ihn wieder in den Standby-Modus.

F3: Wie viele Stromversorgungen kann der 8750-CA-NS überwachen?

Die 8750-CA-NS bietet sieben Schraubklemmenpaare für Stromversorgungs-„Gesundheits“-Signale, wodurch das 8410‑NS‑PS bis zu sieben Systemstromversorgungen überwachen kann.

Q4: Was ist mit ungenutzten Power-Health-Anschlüssen zu tun?

Jedes ungenutzte Anschlusspaar muss mit einer Kurzschlussbrücke versehen werden, um zu verhindern, dass dem Controller/EBIM ein falscher Alarm gemeldet wird.

Q5: Ist das Modell 8750-CA-NS für den Einsatz in explosionsgefährdeten Bereichen zugelassen?

Ja. Die 8750-CA-NS es ist für explosionsgefährdete Bereiche der Klasse 1, Zone 2, Gruppen A–D, Temperaturklasse T6 sowie für Zone 2, IIC, Temperaturklasse T6 zertifiziert. Es erfüllt die Normen FM Class 3611, CSA C22.2 No. 213 und ATEX Kategorie 3 (EN 50021:1999).
