โมดูลกระจายพลังงานเครื่องกำเนิดไฟฟ้า GE EX2100 สำหรับระบบควบคุมการเหนี่ยวนำ (Excitation Control) รุ่น IS200EPDMG1BAA พร้อมจัดส่งทันที

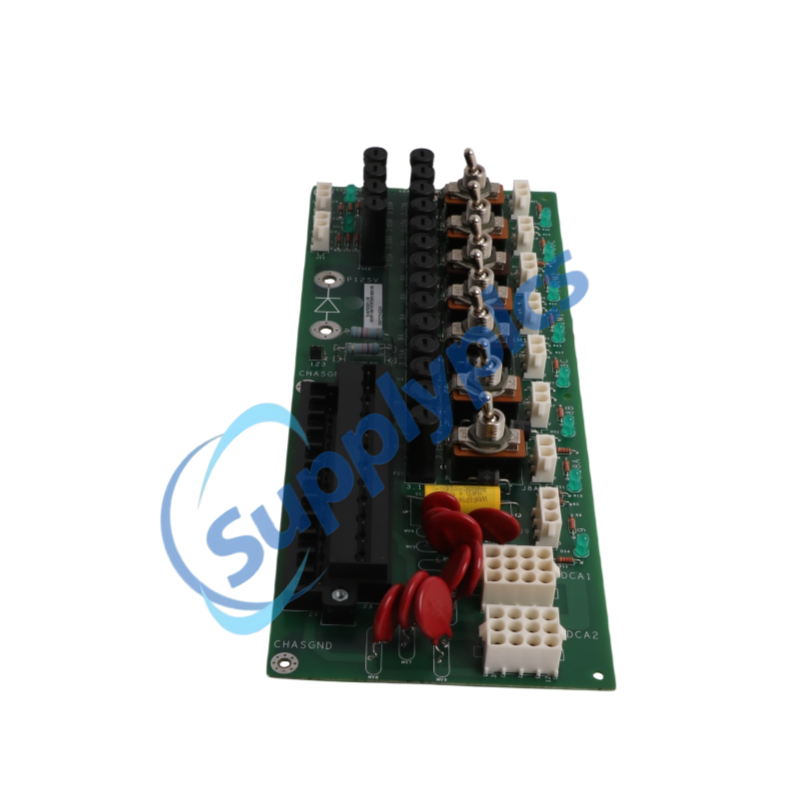

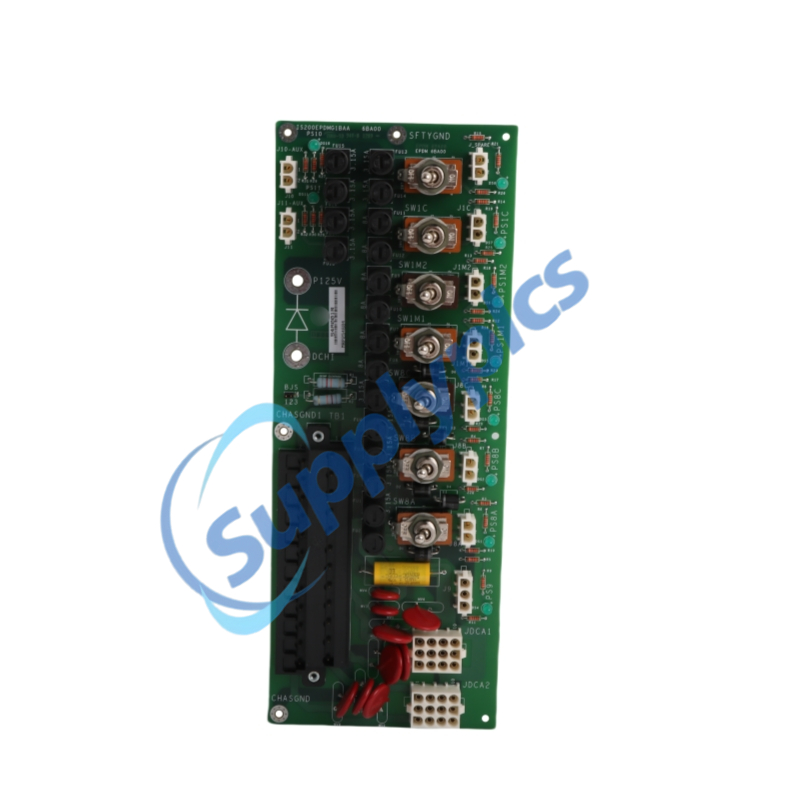

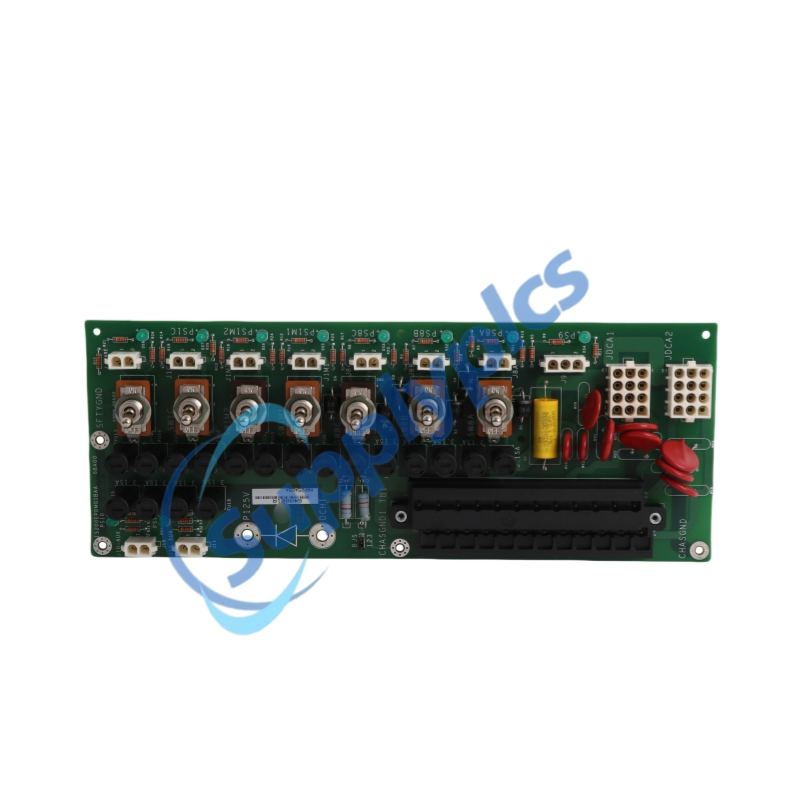

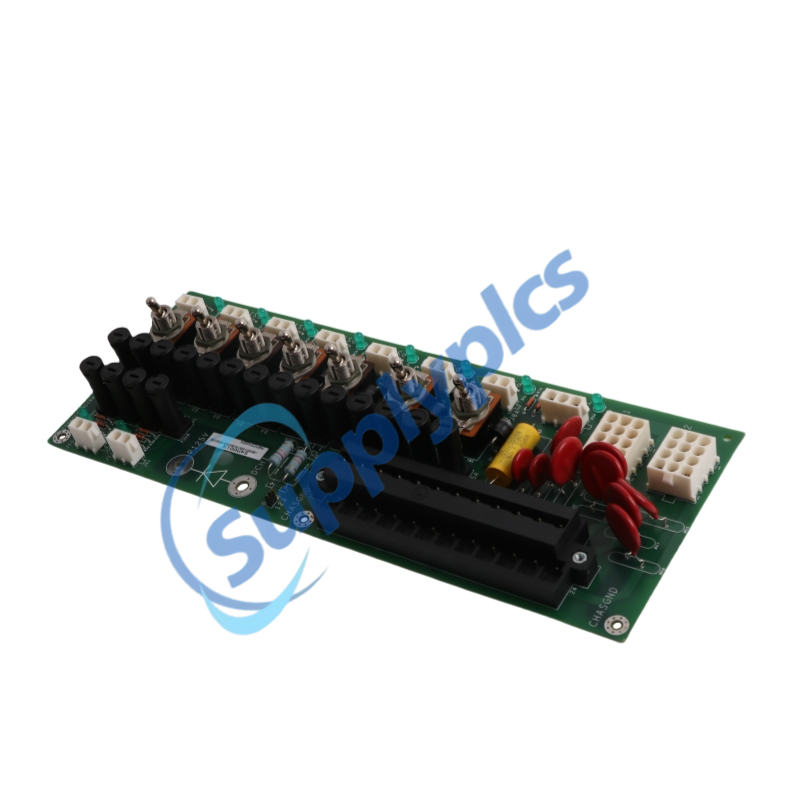

The IS200EPDMG1BAA โมดูลกระจายพลังงานสนามแม่เหล็ก (EPDM – Exciter Power Distribution Module) เป็นศูนย์กลางจ่ายพลังงานควบคุมระดับแรงดันต่ำหลัก ซึ่งออกแบบโดยบริษัท General Electric สำหรับระบบควบคุมการให้สนามแม่เหล็ก EX2100 ซึ่งเป็นส่วนหนึ่งของแพลตฟอร์มกังหัน Speedtronic Mark VI / Mark VIe ทั้งนี้ IS200EPDMG1BAA รับพลังงานกระแสตรง 125 โวลต์แบบกรองแล้วจากแบตเตอรี่สถานี และอาจรับแหล่งจ่ายไฟสำรองแบบเอซี 120 โวลต์ได้หนึ่งหรือสองช่องทางแบบสำรองกัน (redundant) ซึ่งจะถูกแปลงเป็นพลังงานกระแสตรง 125 โวลต์ภายนอกโดยตัวแปลง DACA จากนั้นพลังงานจะถูกแจกจ่ายผ่านแผงวงจรย่อย EPBP ไปยังบอร์ดควบคุมสนามแม่เหล็ก บอร์ดอินพุต/เอาต์พุต (I/O cards) แอมพลิฟายเออร์สัญญาณพัลส์ควบคุมประตู (EGPA) บอร์ดขั้วต่อ (EXTB) และโมดูลจ่ายพลังงาน EPSM โดยมีฟิวส์ 14 ตัว สวิตช์แบบโยก (toggle switch) 7 ตัว และไฟแสดงสถานะ LED 8 ดวง ดังนั้น IS200EPDMG1BAA จึงให้พลังงานแบบแยกส่วน มีการป้องกันอย่างเหมาะสม และมีการตรวจสอบอย่างต่อเนื่อง เพื่อความปลอดภัยในการสตาร์ทกังหันและปฏิบัติการในภาวะคงที่

• ระบบควบคุมการให้สนามแม่เหล็ก EX2100 / EX2100e – จัดสรรแหล่งพลังงานหลักแบบ AC / DC ไปยังบอร์ดควบคุมการให้สนามแม่เหล็ก

• ชุดเครื่องกำเนิดไฟฟ้าก๊าซและไอน้ำแบบ Speedtronic ของ GE Mark VI / Mark VIe – จ่ายพลังงานควบคุมแรงดันต่ำให้กับระบบย่อยการให้สนามแม่เหล็ก

• โรงไฟฟ้า (แบบผสมวงจร ถ่านหิน ไฮโดรพลังงาน และนิวเคลียร์ – ส่วนเกาะทั่วไป) – เป็นศูนย์กลางการจ่ายพลังงานภายในตู้ควบคุมการให้สนามแม่เหล็ก

• การผลิตพลังงานภาคอุตสาหกรรมและการผลิตพลังงานร่วม – จัดหาการจ่ายพลังงานแบบ AC + DC แบบสำรองเพื่อความพร้อมใช้งานอย่างต่อเนื่อง

• สถานีสูบก๊าซและน้ำมันที่ขับเคลื่อนด้วยกังหัน – จ่ายพลังงานให้กับระบบควบคุมการให้สนามแม่เหล็กในพื้นที่อันตรายหรือพื้นที่ห่างไกล

• โครงการปรับปรุงและอัปเกรดตัวกระตุ้น EX2100 – ใช้แทนโมดูล EPDM รุ่นเก่าโดยตรง

• การควบคุมกังหันสำหรับระบบขับเคลื่อนเรือและการควบคุมกังหันบนแท่นขุดเจาะนอกชายฝั่ง – รองรับระบบกราวด์แบบแยกเดี่ยว (isolated grounding) และแหล่งจ่ายไฟสำ dựรองแบบซ้ำซ้อน

• ระบบกระตุ้นที่มีความพร้อมใช้งานสูง – โดยมีแหล่งจ่ายไฟสำรองแบบ AC สองชุดและแบตเตอรี่สถานีแบบ DC เพื่อให้มั่นใจว่ากระแสสนามแม่เหล็กจะไม่ขาดตอน

• แหล่งจ่ายไฟหลักแบบ DC 125 V + แหล่งจ่ายไฟสำรองแบบ AC 120 V สองชุด – โมดูล EPDM รับไฟฟ้า DC 125 V จากแบตเตอรี่สถานีเป็นแหล่งจ่ายหลัก และสามารถรับไฟฟ้า AC 120 V ความถี่ 50/60 Hz ได้สูงสุดสองแหล่งแยกจากกัน (เชื่อมต่อผ่านขั้วต่อ JDACA1 และ JDACA2) เพื่อใช้เป็นแหล่งจ่ายสำรองแบบซ้ำซ้อน

• การแปลงไฟฟ้า AC เป็น DC ภายนอกโดยโมดูล DACA – แหล่งจ่ายไฟสำรองแบบ AC จะถูกแปลงเป็นไฟฟ้า DC 125 V โดยตัวแปลงไฟฟ้า AC เป็น DC ภายนอก (DACA#1 และ DACA#2) แล้วส่งกลับไปยังโมดูล EPDM ผ่านขั้วต่อ JDACA ก่อนกระจายจ่ายต่อ

• รางส่งกระแสตรงแบบศูนย์กลาง ±62.5 โวลต์ – พลังงานกระแสตรง 125 โวลต์ที่ได้จะถูกกำหนดค่าให้มีค่าโดยประมาณเป็น +62.5 โวลต์ และ –62.5 โวลต์ เทียบกับจุดศูนย์ศักย์ (Ground) เพื่อให้แน่ใจว่ามีการอ้างอิงที่สมดุลและแหล่งจ่ายไฟที่เสถียรสำหรับวงจรควบคุมอะนาล็อกของเครื่องกำเนิดสนามแม่เหล็ก (Exciter) และวงจรอินพุต/เอาต์พุต (I/O)

• ฟิวส์แบบเปลี่ยนได้ 14 ตัว พร้อมระบบป้องกันกระแสเกินสำหรับแต่ละเอาต์พุต – ให้การแยกข้อผิดพลาด (Fault Isolation) สำหรับแต่ละเอาต์พุตของพลังงาน: ใช้ฟิวส์ 3.15 แอมแปร์สำหรับบอร์ด EGPA และโมดูล EXTB; ใช้ฟิวส์ 8.0 แอมแปร์สำหรับโมดูล EPSM (ฟิวส์ FU1–FU6 และ FU7–FU12 ติดตั้งไว้แล้ว)

• สวิตช์แบบเลื่อน (Toggle Switch) จำนวน 7 ตัว สำหรับการแยกวงจรแต่ละวงจร – SW1–SW6 ควบคุมการจ่ายพลังงานไปยังบอร์ด EGPA สามตัวและโมดูล EPSM สามตัว โดยแต่ละสวิตช์มีค่าความทนทานที่ 125 โวลต์กระแสตรง / 6 แอมแปร์ ซึ่งช่วยให้สามารถบำรุงรักษาและวินิจฉัยปัญหาในแต่ละสาขาได้ขณะระบบยังทำงานอยู่ (Live Maintenance and Troubleshooting)

• ไฟแสดงสถานะ LED สีเขียว 8 ดวง สำหรับแจ้งว่ามีพลังงานพร้อมใช้งาน – DS1–DS3 จะติดขึ้นเมื่อบอร์ด EGPA ได้รับพลังงาน, DS4 สำหรับโมดูล EXTB, DS5 สำหรับโมดูล EPSM M1, DS6 สำหรับโมดูล EPSM M2, และ DS7 สำหรับโมดูล EPSM C — ทำให้สามารถตรวจสอบสถานะของรางส่งแรงดันไฟฟ้าทั้งหมดได้ทันทีด้วยสายตา

• บล็อกขั้วต่อแบบ 24 จุด (TB1) สำหรับรับพลังงานขาเข้าที่ผ่านการกรองและกระจายพลังงาน – บล็อกขั้วต่อแบบ 24 ขา ที่มีค่าแรงดันสูงสุด 300 V / กระแสสูงสุด 10 A รับและส่งสัญญาณไฟฟ้ากระแสสลับ (AC) และกระแสตรง (DC) ที่ผ่านการกรองแล้ว ซึ่งให้ทางเลือกการต่อสายภาคสนามที่ยืดหยุ่น

• การป้องกันแรงดันเกิน กระแสเกิน ขั้วกลับ และความร้อนสูงเกิน – มีวาไรสเตอร์ (MOVs) ฟิวส์ และวงจรเริ่มต้นแบบนุ่มนวล (soft-start circuit) ติดตั้งไว้ภายในเส้นทางสัญญาณเข้า เพื่อจำกัดกระแสเริ่มต้น (inrush current) และป้องกันอุปกรณ์อิเล็กทรอนิกส์ในส่วนถัดไปจากคลื่นแรงดันกระชาก (power surges) และการต่อขั้วผิดพลาด (accidental reverse connections)

• สถาปัตยกรรมการต่อสายดินแบบแยกกัน (มีเครือข่ายสายดินสามชุดแยกจากกัน) – CHASGND1 (จุดคืนสัญญาณของตัวกรองสัญญาณเข้า), CHASGND (สายดินโครงสร้างหลัก) และ SFTYGND (สายดินความปลอดภัยของตัวสวิตช์) แต่ละจุดเชื่อมต่อกับจุดดินแยกกันอย่างอิสระ เพื่อป้องกันการเกิดวงจรรั่ว (ground loops) และเพิ่มความทนทานของระบบต่อสัญญาณรบกวน

• รองรับการเปลี่ยนโมดูลขณะระบบยังทำงาน (hot-swap) โดยไม่ต้องต่อแหล่งจ่ายไฟด้านต้นทาง – รองรับการเปลี่ยนโมดูลภายในตู้ควบคุมโดยที่ตัวกระตุ้น (exciter) ยังคงอยู่ในสถานะปิดไฟ ทำให้เวลาหยุดทำงานสำหรับการเปลี่ยนโมดูลสั้นที่สุด

• อินเทอร์เฟซการสื่อสารแบบอนุกรม RS-485 สำหรับรายงานสถานะ – ให้ช่องทางการวินิจฉัยแก่ตัวควบคุมเครื่องกำเนิดไฟฟ้า (exciter controller) เพื่อการตรวจสอบระยะไกลเกี่ยวกับความพร้อมใช้งานของพลังงาน สถานะของฟิวส์ และสัญญาณเตือนความร้อน โดยไม่จำเป็นต้องตรวจสอบด้วยตนเอง

• การเคลือบผิวแบบคอนฟอร์มัล (Conformal Coating) สำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง – แผงวงจรพิมพ์ (PCB) ถูกเคลือบผิวด้วยสารกันน้ำแบบคอนฟอร์มัลโค้ต (conformally coated) เพื่อต้านทานความชื้น ฝุ่น การปนเปื้อนจากสารเคมี และการสั่นสะเทือน ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในตู้ครอบเครื่องกังหัน (turbine enclosures) และสถานีไฟฟ้าย่อยกลางแจ้ง (outdoor substations)

• การออกแบบติดตั้งแบบข้าง (Side-mount) บนแผ่นหลังของ EPBP – ยึดติดโดยตรงเข้ากับด้านข้างของแผ่นหลังของแหล่งจ่ายไฟเครื่องกำเนิดไฟฟ้า (Exciter Power Backplane: EPBP) และเชื่อมต่อผ่านขั้วต่อแบบปลั๊กหลายจุด ซึ่งช่วยตัดการเดินสายภายนอกระหว่างขั้นตอนการจ่ายไฟและขั้นตอนการแจกจ่ายพลังงาน

• การเปลี่ยนชิ้นส่วนในสนามได้อย่างง่ายดายโดยไม่ต้องบัดกรี – ขั้วต่อ ปุ่มสวิตช์ และฟิวส์ทั้งหมดยึดติดด้วยวิธีเชิงกลหรือแบบเสียบปลั๊ก ไม่จำเป็นต้องบัดกรีในการถอดออกหรือติดตั้งใหม่

• การรับรองสถานที่ที่มีอันตรายระดับโลก (แบบเลือกเสริม) – รุ่นที่เลือกไว้ได้รับการรับรองสำหรับพื้นที่อันตรายตามมาตรฐาน ATEX Zone 2, IECEx และ UL Class I Division 2 เมื่อใช้งานร่วมกับตู้ครอบและวิธีการเดินสายที่เหมาะสม

• เข้ากันได้ทั้งหมดกับระบบที่ใช้อะไหล่สำรองของ EX2100 และ Mark VI – สามารถใช้แทนกันได้กับรุ่น EPDM รุ่นเก่า รองรับการอัปเกรดระบบเดิมโดยไม่ต้องเปลี่ยนสายไฟหรือปรับปรุงซอฟต์แวร์

• รับและกรองกระแสไฟฟ้าขาเข้าแบบ DC 125 V (หลัก) และกระแสไฟฟ้าขาเข้าแบบ AC 120 V สูงสุดสองชุด (สำรอง) ผ่านบล็อกขั้วต่อ 24 จุด (TB1) จากนั้นส่งกระแสไฟฟ้าที่ผ่านการกรองแล้วไปยังขั้วต่อ JDACA เพื่อแปลงภายนอก

• แปลงกระแสไฟฟ้าแบบ DC 125 V ที่ถูกเรียงกระแสภายนอกจากโมดูล DACA ให้เป็นแรงดันไฟฟ้าแบบ ±62.5 V ที่มีศูนย์กลาง บนสาย P125V และ R125V เพื่อจ่ายพลังงานแบบ DC ที่สมดุลและแยกจากกันสำหรับวงจรควบคุมเครื่องกำเนิดสนามแม่เหล็ก (exciter) และวงจร I/O

• จ่ายกระแสไฟฟ้าแบบ DC 125 V ผ่านแผ่นวงจรหลัง (backplane) EPBP ไปยังบอร์ดเครื่องกำเนิดสนามแม่เหล็ก (exciter) ได้สูงสุด 6–8 แผง – โดยเฉพาะบอร์ดขยายสัญญาณพัลส์ควบคุมเครื่องกำเนิดสนามแม่เหล็ก (EGPA) สามแผง บอร์ดขั้วต่อเครื่องกำเนิดสนามแม่เหล็ก (EXTB) หนึ่งแผง และโมดูลแหล่งจ่ายพลังงานเครื่องกำเนิดสนามแม่เหล็ก (EPSM) สามโมดูลสำหรับตัวควบคุม M1, M2 และ C

• ป้องกันแต่ละสาขาของเอาต์พุตด้วยฟิวส์เฉพาะ (รวมทั้งหมด 14 ตัว) – ฟิวส์ขนาด 3.15 A ทำหน้าที่ป้องกันวงจร EGPA และ EXTB; ฟิวส์ขนาด 8.0 A ทำหน้าที่ป้องกันสาขา EPSM; ฟิวส์ที่ขาดจะตัดการจ่ายไฟที่ขาออกของมันและดับไฟ LED ที่สอดคล้องกัน ซึ่งบ่งชี้ว่าสาขานั้นมีความผิดปกติ

• อนุญาตให้แยกการจ่ายไฟแต่ละช่องด้วยตนเองผ่านสวิตช์แบบสลับ (toggle switch) จำนวน 6 ตัว (SW1–SW6) – สวิตช์ที่ระบุค่าความทนทานไว้ที่ 125 V DC / 6 A ช่วยให้สามารถตัดการจ่ายไฟแต่ละวงจร EGPA และ EPSM ได้โดยอิสระ เพื่อการบำรุงรักษาขณะใช้งานจริง การวินิจฉัยปัญหา หรือการแยกสาเหตุความผิดพลาด โดยไม่รบกวนการทำงานอื่นๆ ของเครื่องกำเนิดไฟฟ้า

• แสดงสถานะการพร้อมใช้งานของพลังงานแบบเรียลไทม์ผ่านไฟ LED สีเขียว 7 ดวง – ไฟ LED จะสว่างขึ้นเมื่อแต่ละขาออกได้รับพลังงานและอยู่ในสภาพสมบูรณ์; ไฟ LED ที่ดับลงทันทีจะบ่งชี้ว่าไม่มีพลังงานจ่ายไปยังสาขานั้น ช่วยให้การวินิจฉัยปัญหาในสถานที่เป็นไปอย่างรวดเร็วและมีประสิทธิภาพ

• ต่อสายดินให้กับโครงสร้างโมดูลและสวิตช์ผ่านรูต่อสายดินเฉพาะ 4 ตำแหน่ง – สายดินของโครงสร้าง (E2) และสายดินเพื่อความปลอดภัย (E3, E4) ให้เส้นทางกลับที่แยกจากกัน ในขณะที่ CHASGND1 ทำหน้าที่ต่อสายดินตัวกรองพลังงานขาเข้า เพื่อลดสัญญาณรบกวนทางไฟฟ้าบนวงจรควบคุมให้น้อยที่สุด

• จัดการกระแสเริ่มต้น (inrush current) อย่างปลอดภัยในขณะเปิดใช้งานระบบ – วงจรเริ่มต้นแบบนุ่มนวลในตัวและตัวกรองขาเข้าจำกัดกระแสเริ่มต้น ช่วยปกป้องแหล่งจ่ายไฟภายนอก และป้องกันไม่ให้แรงดันตกบนแบตเตอรี่ของสถานีหรือสายสำรอง AC

• รายงานสถานะการวินิจฉัย (ฟิวส์ขาด, สวิตช์เปิด, อุณหภูมิเกินค่าที่กำหนด) ผ่านแผงหลัง EPBP – สัญญาณถูกตรวจสอบโดยตัวควบคุมเครื่องกำเนิดสนามแม่เหล็ก (exciter controller); เงื่อนไขที่อยู่นอกช่วงที่กำหนดจะสร้างสัญญาณเตือนบนหน้าจอแสดงผลแบบมนุษย์-เครื่อง (HMI) และสามารถกระตุ้นตรรกะการเปลี่ยนไปใช้ระบบรักษาความปลอดภัยอัตโนมัติ (fail-safe transfer logic) ได้

• แยกวงจรขาเข้าและขาออกทางไฟฟ้าด้วยอุปสรรคแบบกาล์วานิก (galvanic barriers) – ป้องกันไม่ให้คลื่นรบกวนแม่เหล็กไฟฟ้าที่นำผ่านสายเคเบิล (conducted EMI) และแรงดันกระชากชั่วคราว (surge transients) แพร่กระจายจากสายเดินสนาม (field wiring) ไปยังแผงหลังเครื่องกำเนิดสนามแม่เหล็ก (exciter backplane) เพื่อปกป้องบอร์ดประมวลผลและบอร์ด I/O ที่ไวต่อการรบกวน

• จ่ายพลังงานจากภาวะขัดข้องผ่านวาไรสเตอร์ออกซิเดอร์โลหะ (MOVs) ที่มีแรงดัน 130 V AC – MOV แบบรวมในแต่ละขาออกดูดซับแรงดันกระชากที่เกิดจากการสลับโหลดแบบเหนี่ยวนำ (เช่น ตัวตัดวงจรสนาม (field breakers) และคอยล์คอนแทคเตอร์) เพื่อกดระดับแรงดันกระชากชั่วคราวที่อาจทำลายอุปกรณ์อิเล็กทรอนิกส์ที่ต่ออยู่ด้านหลัง

• ส่งผ่านคำร้องขอการวินิจฉัยจากตัวควบคุมเครื่องกำเนิดสนามแม่เหล็ก (exciter controller) ผ่านลิงก์ซีเรียล RS-485 – ช่วยให้ตรวจสอบความสมบูรณ์ของฟิวส์ ตำแหน่งของสวิตช์ และสภาพของแหล่งจ่ายไฟจากระยะไกล รวมสถานะของ EPDM เข้ากับระบบการตรวจสอบภาพรวมของโรงงานโดยไม่จำเป็นต้องเข้าไปตรวจสอบหน้างาน

• รองรับการอัปเกรดการกำหนดค่าในสนามด้วยซอฟต์แวร์ ToolboxST – ซีพียูของเอ็กไซเตอร์ที่เกี่ยวข้องสามารถอ่านรหัสประจำตัวอิเล็กทรอนิกส์ (Electronic ID) และรุ่นของแผงวงจร EPDM ได้ โดยไม่จำเป็นต้องใช้จัมเปอร์แบบปรับด้วยตนเอง และพารามิเตอร์ทั้งหมดที่เกี่ยวข้องกับการจ่ายพลังงานจะถูกตั้งค่าไว้ในเฟิร์มแวร์ของระบบ

คำถามข้อที่ 1: บทบาทหลักของ IS200EPDMG1BAA ในระบบเอ็กไซเทชัน EX2100 คืออะไร?
คำตอบที่ 1: IS200EPDMG1BAA (EPDM) ทำหน้าที่เป็นศูนย์กลางสำหรับการจ่ายพลังงานแรงดันต่ำ โดยรับกระแสตรง 125 V DC ที่ผ่านการกรองจากแบตเตอรี่สถานี และกระแสสลับสำรอง 120 V AC (แบบเลือกใช้) จากนั้นจึงจ่ายพลังงานที่มีการป้องกันและควบคุมแรงดันอย่างเหมาะสมไปยังบอร์ดขยายสัญญาณเกต EGPA บอร์ดขั้วต่อ EXTB และโมดูลจ่ายพลังงาน EPSM ผ่านแผงหลัง EPBP

คำถามข้อที่ 2: IS200EPDMG1BAA รองรับอินพุตพลังงานประเภทใด และจัดการอินพุตกระแสสลับอย่างไร?
A2: รองรับอินพุตกระแสตรง (DC) หลักหนึ่งชุดที่ระดับแรงดัน 125 V (แบตเตอรี่สถานี) และอินพุตกระแสสลับ (AC) แยกกันได้สูงสุดสองชุดที่ระดับแรงดัน 120 V (50/60 Hz) เพื่อใช้เป็นระบบสำรองแบบซ้ำซ้อน โดยอินพุตกระแสสลับแต่ละชุดจะถูกส่งไปยังตัวแปลงกระแสสลับเป็นกระแสตรงภายนอก (โมดูล DACA) ซึ่งทำหน้าที่ปรับแรงดันให้เป็น 125 V DC ก่อนส่งกลับเข้าสู่ EPDM เพื่อจ่ายพลังงานต่อไป

Q3: IS200EPDMG1BAA มีฟิวส์ ก้านควบคุม (switches) และไฟแสดงสถานะ LED กี่ตัว?
A3: การ IS200EPDMG1BAA มีฟิวส์แบบเปลี่ยนได้ 14 ตัว (มีค่ากระแสกำหนดไว้ที่ 3.15 A และ 8.0 A) ก้านควบคุมแบบเลื่อน (toggle switches) จำนวน 6 ตัวสำหรับการแยกวงจรของแต่ละเอาต์พุต (รวมถึงตำแหน่งก้านควบคุมสำรองอีกหนึ่งตำแหน่ง) และไฟแสดงสถานะ LED สีเขียว 7 ดวง — หนึ่งดวงต่อแผง EGPA ที่จ่ายไฟแล้ว หนึ่งดวงต่อ EXTB และหนึ่งดวงต่อโมดูล EPSM แต่ละตัว

Q4: บอร์ดตัวกระตุ้น (exciter boards) ชนิดใดบ้างที่ได้รับพลังงานจาก IS200EPDMG1BAA?
A4: จ่ายพลังงานให้กับบอร์ดตัวขยายสัญญาณพัลส์ประตูตัวกระตุ้น (Exciter Gate Pulse Amplifier: EGPA) ได้สูงสุดสามแผง บอร์ดขั้วต่อตัวกระตุ้น (Exciter Terminal Board: EXTB) หนึ่งแผง และโมดูลแหล่งจ่ายไฟตัวกระตุ้น (Exciter Power Supply Modules: EPSM) สามตัวสำหรับคอนโทรลเลอร์ M1, M2 และ C ผ่านแผงวงจรย่อย EPBP หลังจากผ่านการจัดเส้นทางผ่าน EPDM แล้ว

Q5: สามารถเปลี่ยน IS200EPDMG1BAA ได้ในขณะที่ระบบตัวกระตุ้นยังจ่ายไฟอยู่หรือไม่?
A5: หัวตัด IS200EPDMG1BAA is ไม่ สามารถเปลี่ยนโมดูลแบบร้อนได้ (hot-swappable) การเปลี่ยนโมดูลใหม่จำเป็นต้องปิดแหล่งจ่ายไฟทั้งหมดของตู้ควบคุมตัวเหนี่ยวนำ (exciter cabinet) โดยการถอดการเชื่อมต่อทั้งส่วนกระแสสลับ (AC) และกระแสตรง (DC) พร้อมปฏิบัติตามขั้นตอนการล็อกและติดป้ายแจ้ง (lockout/tagout) อย่างถูกต้อง เพื่อป้องกันการช็อกจากไฟฟ้าและความเสียหายต่ออุปกรณ์ เมื่อแน่ใจว่าระบบไม่มีพลังงานแล้ว โมดูลสามารถถอดออกจากแผงวงจรหลัง (EPBP backplane) ได้ และเปลี่ยนโมดูลใหม่โดยไม่ต้องใช้การบัดกรีหรือเดินสายใหม่
